1x12/1 × 24 Plc Splitter Stahlrohrpaket 60x12x4 und 80x20x4mm, mit 900 μm loser Rohr 1,0+0,1/-0 m, SC/APC-Anschluss.
| Parameter | Symbol | Spezifikationen | Einheit | |
| Kanalnummer | Ch | 1 × 12 | 1 × 24 | |
| Betriebswellenlänge | 1260 ~ 1650 | nm | ||
| Testwellenlänge | 1310/1550 | nm | ||
| Spektralverhältnis | 8,333% | 4,166% | % | |
| Einfügen Verlust1 | Il | ≤12,5 | ≤ 16,0 | db |
| Gleichmäßigkeit | Uni | ≤ 1,2 | ≤ 1,6 | db |
| Polarisationsabhängiger Verlust | PDL | ≤ 0,35 | ≤ 0,40 | db |
| Renditeverlust | Rl | ≥55 | db | |
| Direktivität2 | Dir | ≥55 | db | |
| Eingabeoptikleistung | P | 100 | MW | |
| Fasertyp | ITU-T G657 A1 Faser | |||
| Zopftyp | Alle Port | |||
| Eingangslänge | 1,0 +0,1/-0 | m | ||
| Ausgangslänge | 1,0 +0,1/-0 | m | ||
| Stecker | Alle Ports: SC/APC | |||
| Kabelmarke | 1x12 plc: in 、 1、2…… 11 、 12 1x24 plc: in 、 1、2…… 23 、 24 |
|||
| Paketdimension (l) × (W) × (H) | Pkg | 1x12 plc: 60x12x4 1x24 plc: 80x20x6 |
mm | |
| Betriebstemperatur | Spitze | -40 ~ +85 | ℃ | |
| Lagertemperatur | Tst | -40 ~ +85 | ℃ | |
*Hinweise: 1. Alle Einfügungsverlustwerte enthalten den Verlust des Steckers.

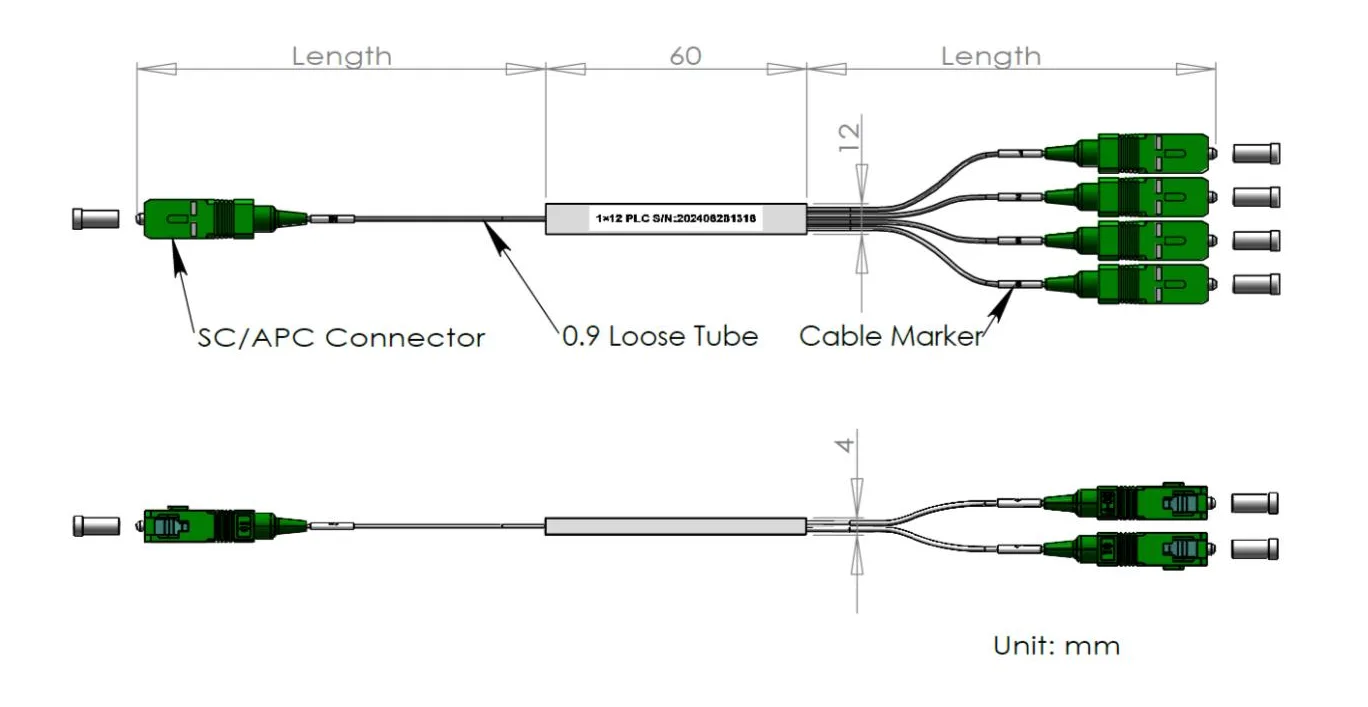

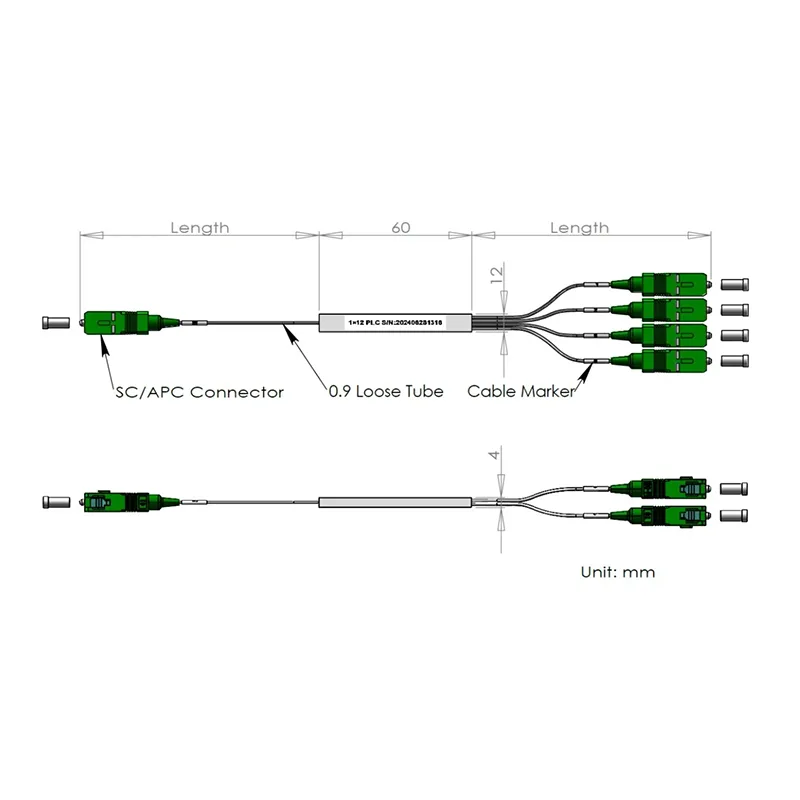

1x12 Plc Splitter

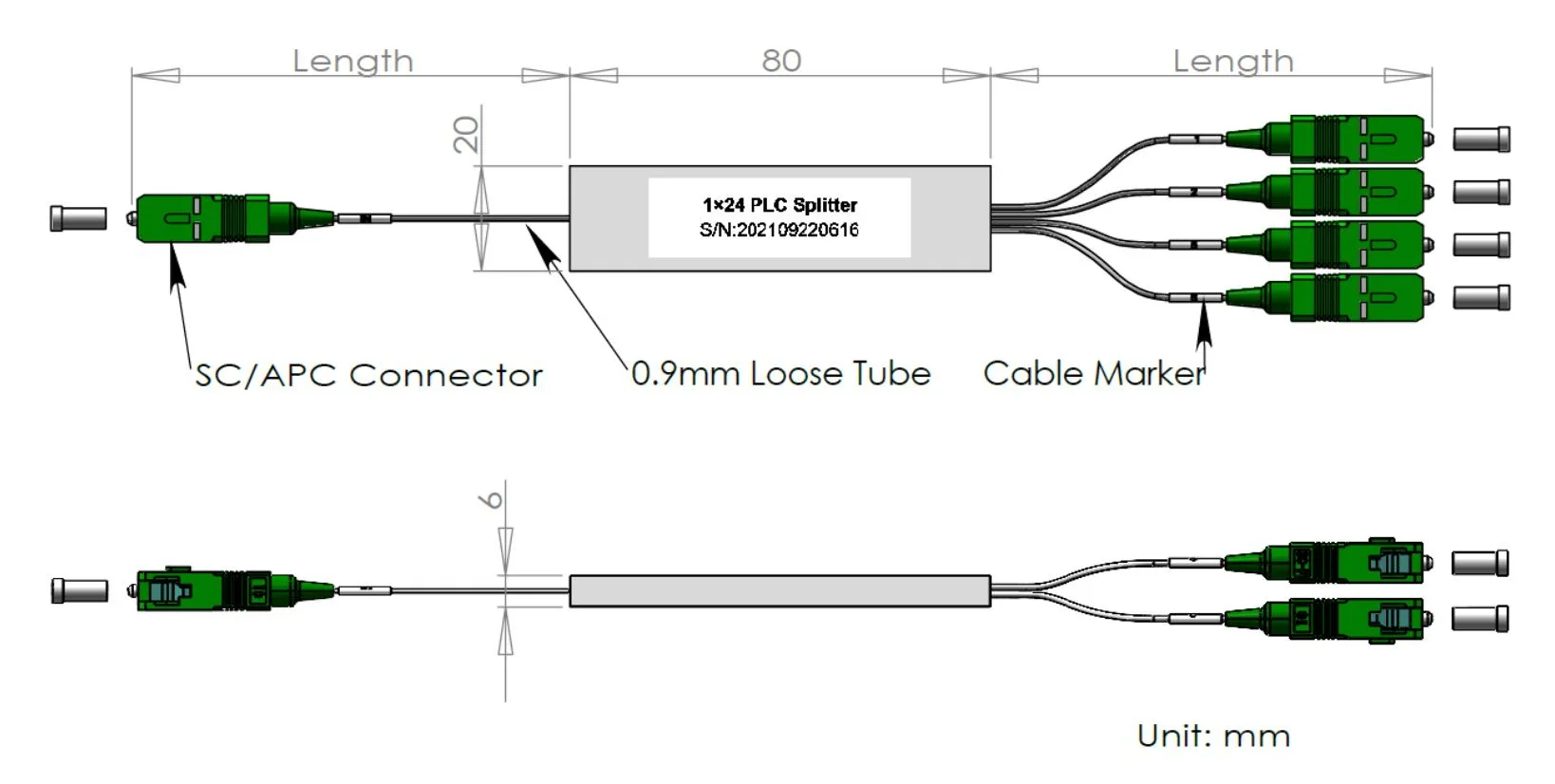

1x24 Plc Splitter
1. Testbericht mit genauen Werten, die in die Verpackung enthalten sind.
Beispielbericht: 1x12 Mini 0,9mm SPS -Splitterdatenblatt
| Betriebswellenlänge (NM) | 1260-1650 | Datum inspiziert | 2024/11/30 |
| P/N: | 1x12-0,9-in 1,0m-Out 1,0 m-SCAPC | SÜNDE: | 21113000001 |
| Fasertyp | G657A2 | Faserlänge (m) | In ≥ 1,0 m/aus> 1,0 m |
| Anschlusstyp | Sciapc | Paketdimension (MM) | 60x12x4 |
| Lagertemperatur | -40 ~+85 ℃ | Betriebstemperatur | -40 ~+85 ℃ |
| Ltem | Die (db) | PDL (DB) | RL (DB) | |||
| Wellenlänge (NM) | @1310 | @1550 | @1310 | @1550 | @1310 | @1550 |
| Spezifikation. | Max.12.50 | Max.0.35 | ≥55 | |||
| Port 1 | 12.43 | 12.38 | 0.14 | 0.07 | Passieren | Passieren |
| Port 2 | 12.24 | 12.35 | 0.16 | 0.06 | Passieren | Passieren |
| Port 3 | 12.22 | 12.20 | 0.12 | 0.07 | Passieren | Passieren |
| Port 4 | 12.30 | 12.24 | 0.04 | 0.04 | Passieren | Passieren |
| Port 5 | 12.24 | 12.25 | 0.11 | 0.05 | Passieren | Passieren |
| Port 6 | 12.35 | 12.29 | 0.11 | 0.01 | Passieren | Passieren |
| Port 7 | 12.42 | 12.44 | 0.21 | 0.11 | Passieren | Passieren |
| Port 8 | 12.23 | 12.18 | 0.11 | 0.01 | Passieren | Passieren |
| Port 9 | 12.27 | 12.19 | 0.21 | 0.10 | Passieren | Passieren |
| Port 10 | 12.38 | 12.17 | 0.02 | 0.04 | Passieren | Passieren |
| Port 11 | 12.29 | 12.21 | 0.11 | 0.06 | Passieren | Passieren |
| Port 12 | 12.42 | 12.27 | 0.08 | 0.07 | Passieren | Passieren |
| Eingang | N / A | N / A | ||||
| Max | 12.43 | 12.44 | 0.21 | 0.11 | N / A | |
| Min. | 12.22 | 12.18 | 0.04 | 0.01 | N / A | |
| Durchschnitt | 12.30 | 12.29 | 0.13 | 0.05 | N / A | |
| Einheitlichkeit (≤ 0,8 dB) | 0.21 | 0.27 | Direktivität (DB) | > 55 | ||
