1.1 Beschreibung
Die Ausrüstung wird als Terminierungspunkt für das Tropfenkabel verwendet, um mit einem ONU -Internal der Wohnung im FTTX -Kommunikationsnetzwerk eine Verbindung herzustellen. Das Faserspleißen kann in dieser Box durchgeführt werden und bietet inzwischen solide Schutz und Verwaltung für das FTTX -Netzwerkgebäude.
| Produktionstyp | Einstufung |
| GFS-1F | Glasfaser -Kabel -Zugangsanschlussfeld |

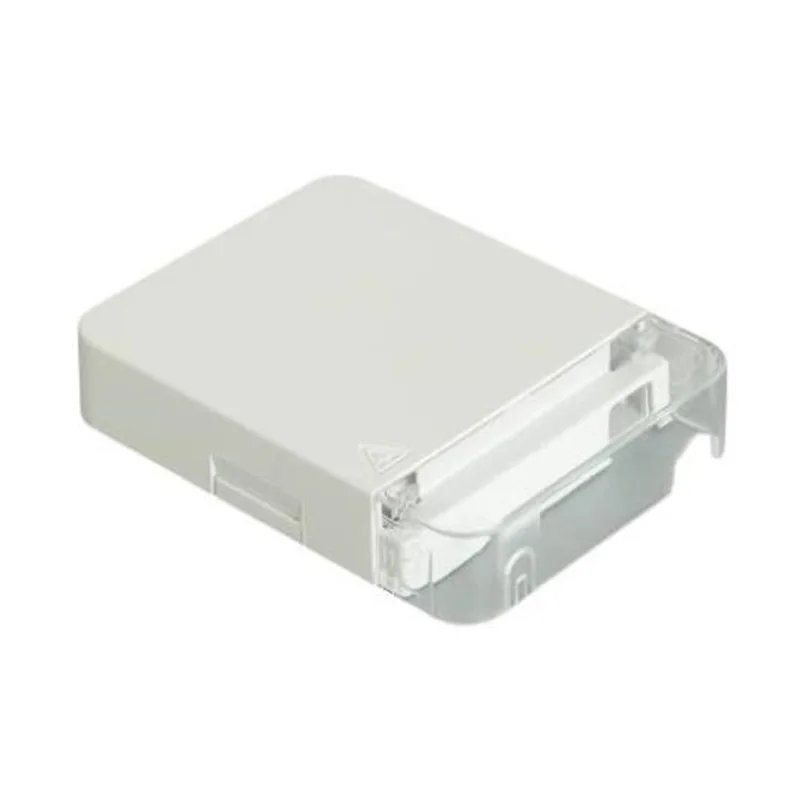

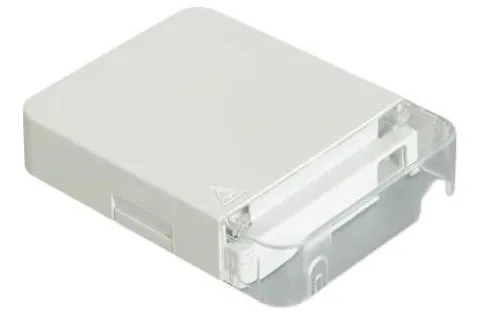

Aussehen von GFS-1F
1.2 Standards entsprechen
Die angebotene Produktion wird gemäß den Standards wie folgt entworfen, hergestellt und getestet:
| IEC61300-2 | Glasfaserverbindungsgeräte und passive Komponenten - grundlegende Test- und Messverfahren |
| IEC60068-2 | Grundlegende Umwelttestverfahren für elektrische und elektronische Produkte |
1.3 Anwendungsumgebung
| Artikel | Wert |
| Betriebstemperatur | -40 ºC ～+60 ºC |
| Installationstemperatur | -5 ºC ～+40 ºC |
| Lagertemperatur | -45ºC ～+65 ºC |
1. Für den Familienbereich für den Familienarbeit wird der Zugang und die Ausgabe der einzelnen oder doppelten Kernfasern abgeschlossen, kann die Anforderungen des Biegeradius der Faser vollständig erfüllen und den Zugang zum optischen Glasfaser schützen, um Sicherheitsschutz für den Kern zu gewährleisten.
2. Einfache Installation, bequemer Betrieb und Wartung.
3. Nach Kundenanforderungen können Logo gedruckt werden.
4.. Hergestellt aus ABS+PC Hochwertiges Kunststoffmaterial mit hervorragender Intensität.
5. Sie können einen SC -Adapter installieren.
3.1 Mechanische Spezifikationen
| Artikel | Spezifikationen | Bemerkung |
| Externe Dimension (MM) | 115*86*23 | |
| Farbe | Weiß | |
| Anzahl der Einlasshäfen | 3 | |
| Faserkabeldurchmesser des Eingangsanschlusses (mm) | Φ2 ~ φ3, 2*3 | |
| Kapazität (max) | 2 Kerne | |
| IP -Schutzstufe | IP20 | |
| Entflammbarkeit | UL94-HB | Es kann entsprechend den Bedürfnissen angepasst werden. |

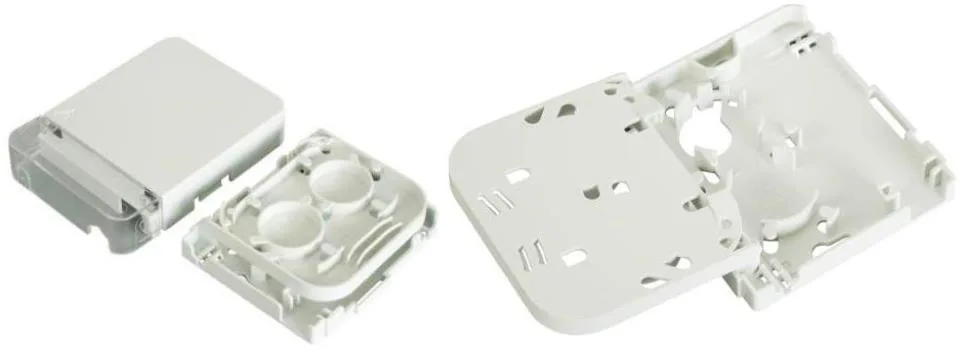

GFS-1F Routing Map
3.2 Optische Spezifikationen
| Artikel | Testmethode | Spezifikation |
| Einfügungsverlust (DB) | IEC61300-3-4-Methode b | Mittelwert ≤ 0,1 dB, maximal ≤ 0,3 dB |
| Renditeverlust (DB) | IEC61300-3-6-Methode 1 | APC ≥ 60 dB, UPC -≥ 50 dB |
| Zufällige Verbindung | IEC61300-3-4 | Mittelwert ≤ 0,15 dB, maximal ≤ 0,3 dB |
| Wiederholbarkeit | IEC 61300-2-2 500 Zyklen |
Während des Tests muss die Differenz zwischen der anfänglichen Messung und jeder der Messungen nach einem Zyklus weniger als 0,20 dB betragen und sollte ansonsten mit einer Grenze von 25 Reinigungen gereinigt werden |

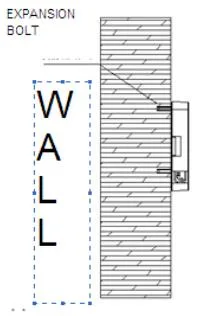

3.3. An der Wand montierte Installation
Bohrern Sie 2 Löcher in der Wand gemäß der Dimension in Tabelle 2, platzieren Sie den Expansionsstopfen φ6*30, platzieren Sie die Box, um die Löcher abzustimmen, und verwenden Sie die Schrauben zum Befestigen.
PIC.5 WALL MOUNDIERT
4.1 Abschnitt Zubehör
| Teilname | Einheit | Menge | Notiz |
| Schrauben und Gummistopfen | Satz | 2 | M4*25 Philips Kopfschraube, φ6*30 Gummistopfen |
| Wärmeschreinsschutzhülle | PCs | 1 | L = 45 mm |
Standard -Doppelwellkarton, 520*360*390 mm, 200 in Karton, ca. 19,5 kg.
