Hybrid optische und elektrisch gestrandete lose Röhrchen -GDTs

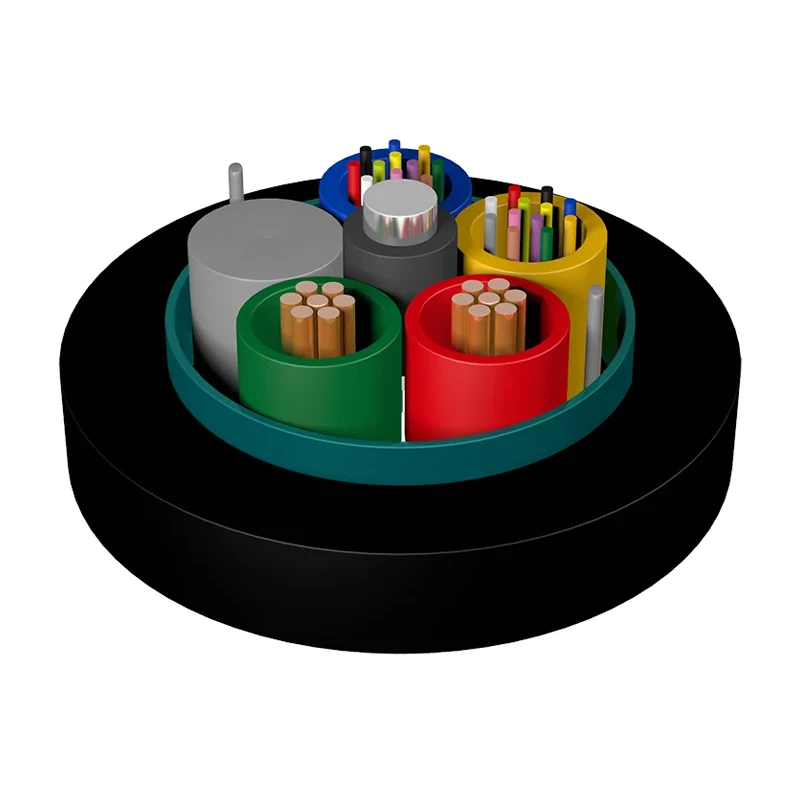

Hybrid optische und elektrisch gestrandete lose Rohrkabel -GDTs wird in einem losen Rohr aus hochem Modul aus Kunststoff umgehüllt und mit Füllstoffen gefüllt. Die Mitte des optischen Kabels ist ein Metallverstärkungskern. Der loses Rohr und das Kupferdraht (wie nach den Spezifikationen erforderlich) werden um den Mittelverstärkungskern gedreht, um einen Kabelkern zu bilden. Der Kabelkern ist mit optischen Kabelfüllern gefüllt und mit Wellstahlband gepanzert, und schließlich ist eine Polyethylenscheide extrudiert.

Anfrage absenden

Produktbeschreibung

Merkmale

● Gute mechanische und Temperaturleistung;

● Das optisch-elektrische Hybridkonstruktion löst die Stromversorgungs- und Signalübertragungsprobleme und bietet eine zentralisierte Überwachung und Wartung der Stromversorgung für Geräte.

● Verbessert die Verwaltbarkeit der Stromversorgung und verringert die Koordination und Aufrechterhaltung der Stromversorgung.

● Reduziert die Beschaffungskosten und spart Baukosten.

● hauptsächlich für die Verbindung zwischen BBU und RRU in verteilten Basisstation DC Remote Netzteilsystemen verwendet;

● Geeignet für Pipeline und Overhead -Installation

Hybrid Optical and Electrical Stranded Loose Tube Cable GDTS

Technisches Merkmal

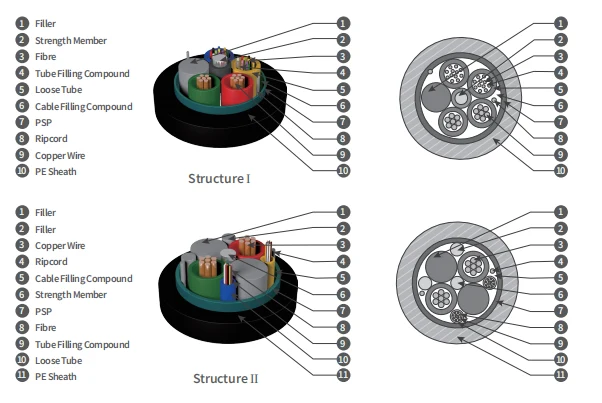

Typ	O.D. (mm)	Gewicht (kg/km)	Zugfestigkeit Lang/kurzfristig (n)	Zerquetschen Lang/kurzfristig (N/100 mm)	Struktur
GDTS-02-24XN+2 × 1,5	11.6	157	600/1500	300/1000	Struktur i
GDTS-02-24XN+2 × 2,5	12.5	190	600/1500	300/1000	Struktur i
GDTS-02-24XN+2 × 4,0	14.6	241	600/1500	300/1000	Struktur II
GDTS-02-24XN+2 × 5,0	15.0	282	600/1500	300/1000	Struktur II
GDTS-02-24XN+2 × 6,0	15.7	300	600/1500	300/1000	Struktur II
GDTS-02-24XN+2 × 8,0	16.9	383	600/1500	300/1000	Strukturii

Notiz:

1. xn bezieht sich auf den Fischtyp.

2. 2*1,5/2*2,5/2*4.0/2*6,0/2*8.0 Zeigt die Anzahl und Größe der Kupferdrähte an.

3.. Hybridkabel mit unterschiedlichen Zahlen und Größen von Kupferdrähten können auf Anfrage bereitgestellt werden.

4. Hybridkabel mit unterschiedlichen Anforderungen können auf Anfrage bereitgestellt werden.

Elektrische Leistung des Leiters

Querschnitt (MM2)	Max. Gleichstromresistenz von Einzelleiter (20 ℃) (ω/km)	Isolationswiderstand (20 ℃) (Mω.km)	Dielektriefest
Querschnitt (MM2)	Max. Gleichstromresistenz von Einzelleiter (20 ℃) (ω/km)	Zwischen jedem Leiter und anderen Metallelemente, die im Kabel angeschlossen sind	Zwischen Leiter	Zwischen Leiter und metallische Rüstung	Zwischen Leiter und Stahldraht
1.5	13.3	Nicht weniger als 5.000	5	5	3
2.5	7.98
4.0	4.95
5.0	3.88
6.0	3.30
8.0	2.47
