Mehrzweckverteilungsfaserkabel (≥24F)

Multi-purpose distribution fiber optic cable (≥24f) uses multi-core sub-units (Φ900μm tight-buffered optical fiber, aramid reinforcement elements), non-metallic central reinforcement core, the optical cable sub-units are twisted in the central reinforcement core to form a cable core, and a layer of polyvinyl chloride (PVC) or low-smoke zero-halogen material (LSZH, Low-Rauch, halogenfrei, flammenretardant) Die Scheide wird außen extrudiert.

Anfrage absenden

Produktbeschreibung

Eigenschaften

Strang nicht metallische Festigkeitsmitgliedsstruktur sorgt dafür, dass das Kabel eine größere Zugfestigkeit erträgt

Enge Pufferfaser hat eine ausgezeichnete flammretardante Leistung

Aramidgarn als Festigkeitsmitglied Makingkabel hat eine ausgezeichnete Zugfestigkeit

Das äußere Material ist korrosionsresistent, wasserdicht, uvresistent, flammrettig und umweltfreundlich.

Anwendungen

Zweckkabelverteilung

Rückgrat -Verteilungskabel in einem Gebäude

Multi -optischer Faser -Patchcord

Standards

Erfüllen Sie die Standards von YD/T 1258.4, ICEA-596, GR-409, IEC 60794-2-20/20 usw. Zusätzlich zu normalen PVC-Produkten gibt es auch Produkte, die UL OFNR- und OFNP-Zertifizierungen bestanden haben. LSZH-Produkte verwenden verschiedene Materialien, um IEC60332-1 oder IEC60332-3C zu erfüllen.

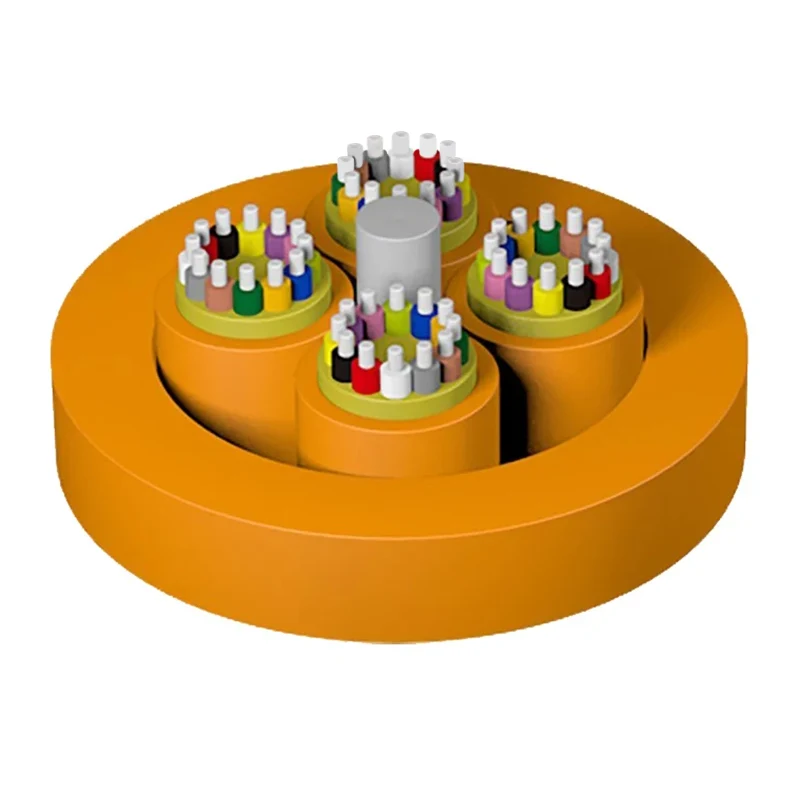

Strukturzeichnung

1. Faser

2. Subunit

3. Aramidgarn

4. Mitglied zentraler Stärke

5. Jacke

Multi-Purpose Distribution Fiber Optic Cable (≥24f)

Technische Parameter

Kabelmodell	Kabeldurchmesser (Ref) (mm)	Kabelgewicht (Ref) (kg/km)		Zugfestigkeit Lang/kurzfristig (N)	Crush -Widerstand Lang/kurzfristig (N/100 mm)	Biegeradius Dynamisch/statisch (mm)
Kabelmodell	Kabeldurchmesser (Ref) (mm)	PVC -Jacke	LSZH Jacke	Zugfestigkeit Lang/kurzfristig (N)	Crush -Widerstand Lang/kurzfristig (N/100 mm)	Biegeradius Dynamisch/statisch (mm)
24	12,3 ± 0,5	117	124	200/660	300/1000	20d/10d
36	14,5 ± 0,5	171	180	200/660	300/1000	20d/10d
48	14,8 ± 0,5	161	170	400/1320	300/1000	20d/10d
72	17,5 ± 0,5	244	254	400/1320	300/1000	20d/10d
96	20,7 ± 0,5	351	366	400/1320	300/1000	20d/10d
144	24,8 ± 0,5	443	451	400/1320	300/1000	20d/10d

Optische Eigenschaften

Fasertyp	Dämpfung				Ofl	Bandbreite der effektiven Modus	10 Gbit/S Ethernet Link Länge	Mindestbogenradius
Zustand	1310/1550nm		850/1300nm		850/1300nm	850 nm	850 nm	/
Typischer Wert	Maximalwert	Typischer Wert	Maximalwert		850/1300nm	850 nm	850 nm	/
Einheit	DB/km	DB/km	DB/km	DB/km	Mhz.km	Mhz.km	m	mm
G652d	0,36/0,22	0,5/0,4	---	---	---	---	---	16
G657A1	0,36/0,22	0,5/0,4	---	---	---	---	---	10
G657A2	0,36/0,22	0,5/0,4	---	---	---	---	---	7.5
50/125	---	---	3.0/1.0	3,5/1,5	≥500/500	---	---	30
62,5/125	---	---	3.0/1.0	3,5/1,5	≥200/500	---	---	30
OM3	---	---	3.0/1.0	3,5/1,5	≥ 1500/500	≥2000	≤ 300	30
Om4	---	---	3.0/1.0	3,5/1,5	≥3500/500	≥ 4700	≤ 550	30

Transport/ Speicher/ Betriebstemperatur: -20 ℃ -+60 ℃, Installationstemperatur: -5 ℃ -+50 ℃

Multi-Purpose Distribution Fiber Optic Cable (≥24f)
