1.1 Beschreibung
Vorverbundene optische Verteilungsbox als die fortschrittlichsten FTTX-Netzwerkverteilungsknotengeräte bieten eine schnelle und zuverlässige Verbindung, einen guten Schutz und eine gute Verwaltung für das FTTX-Netzwerk.
| Produktionstyp | Einstufung |
| GFS-008-028C | Vorverbundene Glasfaserkabelverteilungsbox |
GFS-008-028C
1.2 Standards entsprechen
Die angebotene Produktion wird gemäß den Standards wie folgt entworfen, hergestellt und getestet:
| IEC61300-2 | Glasfaserverbindungsgeräte und passive Komponenten - grundlegende Test- und Messverfahren |
| IEC60068-2 | Grundlegende Umwelttestverfahren für elektrische und elektronische Produkte |
1.3 Anwendungsumgebung
| Artikel | Wert |
| Betriebstemperatur | -40 ºC ～+65 ºC |
| Installationstemperatur | -5 ºC ～+40 ºC |
| Lagertemperatur | -40ºC ～+65 ºC |
| Atmosphärischer Druck | 70 ～ 106 kPa |
| Relative Luftfeuchtigkeit | ≤ 93 ％ (+40 ℃) |
1. Die untere Schale und die obere Abdeckung werden durch Heißplattenschweißen geschweißt, was nicht abnehmbar ist.
2. Material: PP+GF.
3. Feuchtigkeitssicher, wasserdicht, staubdicht, Anti-Aging.
4. Schutzstufe bis zu IP68.
5. Der Innenraum ist mit 1x2 FBT -Splitter+ 1x8 Plc Splitter oder 1x9 Plc Splitter ausgestattet.
6. Installationsmethode: Pole montiert, an der Luft montiert, wand montiert.
3.1 Mechanische Spezifikationen
| Artikel | Spezifikationen | Bemerkung |
| Wohnmaterial | Modifizierter PP -Kunststoff | |
| Material der internen Komponenten | PC+ABS/ABS | |
| Material des Metallzubehörs | Hochwertiger Edelstahl | |
| Externe Dimension (MM) | 299*104*76 mm | Ohne Adapter |
| Farbe | Schwarz | |
| Installationslochposition (mm) | 286*88 | |
| Anzahl der vorverbindlichen Adapter | 10 | 1 rot, 1 blau, 8 schwarz |
| Splitter | 1x2 FBT Splitter+ 1x8 Plc Splitter | |
| IP -Note | IP68 | |
| Entflammbarkeit | UL94-HB | Es kann entsprechend den Bedürfnissen angepasst werden. |
| Neutrales Salzspray -Test (NSS) | 48H |
Optische Hauptparameter
| Splitter | Die (db) | RL (DB) | Die (db) | Testmethode | |
| Splitter | Verteilungsbox | ||||
|
Zopf-SC/APC-00-SM-SX (1C1F) -OD0.9mm-PVC-G657A2-Kabel Farbe (Standardeinstellungen) -indoor-rohs-1,5m |
Zopf | ≤ 0,3 | ≥55 dB | ≤ 0,5 |
IL: IEC61300-3-4 Methode b RL: IEC61300-3-6 Methode 1 |
| 1x2 Plc Splitter, mit SCAPC -Anschluss |
1*2 plc | ≤4,0 | ≥55 dB | ≤4,2 | |
|
1x4 Plc Splitter, mit SCAPC -Anschluss |
1*4 plc | ≤ 7,4 | ≥55 dB | ≤ 7,6 | |
|
1x8 plc splitter, mit SCAPC -Anschluss |
1*8 plc | ≤ 10,5 | ≥55 dB | ≤ 10,7 | |
|
1x2 FBT (90/10) + 1x8 Plc Splitter, mit SCAPC -Anschluss |
1x2 FBT (90%) | ≤ 0,83 | ≥55 dB | ≤ 1,03 | |
|
1x2 FBT (10%) +1x8 plc |
≤21,7 | ≥55 dB | ≤21,9 | ||
|
1x2 FBT (80/20) + 1x8 Plc Splitter, mit SCAPC -Anschluss |
1x2 FBT (80%) | ≤ 1,4 | ≥55 dB | ≤ 1,6 | |
|
1x2 FBT (20%) +1x8 plc |
≤ 18,3 | ≥55 dB | ≤ 18,5 | ||
|
1x2 FBT (70/30) + 1x8 Plc Splitter, mit SCAPC -Anschluss |
1x2 FBT (70%) | ≤ 2,1 | ≥55 dB | ≤ 2,3 | |
|
1x2 FBT (30%) +1x8 plc |
≤ 16,5 | ≥55 dB | ≤ 16,7 | ||
|
1x2 FBT (60/40) + 1x8 Plc Splitter, mit SCAPC -Anschluss |
1x2 FBT (60%) | ≤ 2,8 | ≥55 dB | ≤3,0 | |
|
1x2 FBT (40%) +1x8 plc |
≤ 155.2 | ≥55 dB | ≤ 155.4 | ||
|
1x2 FBT (50/50) + 1x8 Plc Splitter, mit SCAPC -Anschluss |
1x2 FBT (50%) | ≤3,8 | ≥55 dB | ≤4,0 | |
|
1x2 FBT (50%) +1x8 plc |
≤ 134.3 | ≥55 dB | ≤ 134.5 | ||
Die in der obigen Tabelle angezeigten optischen Parameter sind Standardwerte und können nach Anmeldung nach angepasst werden Anforderungen.

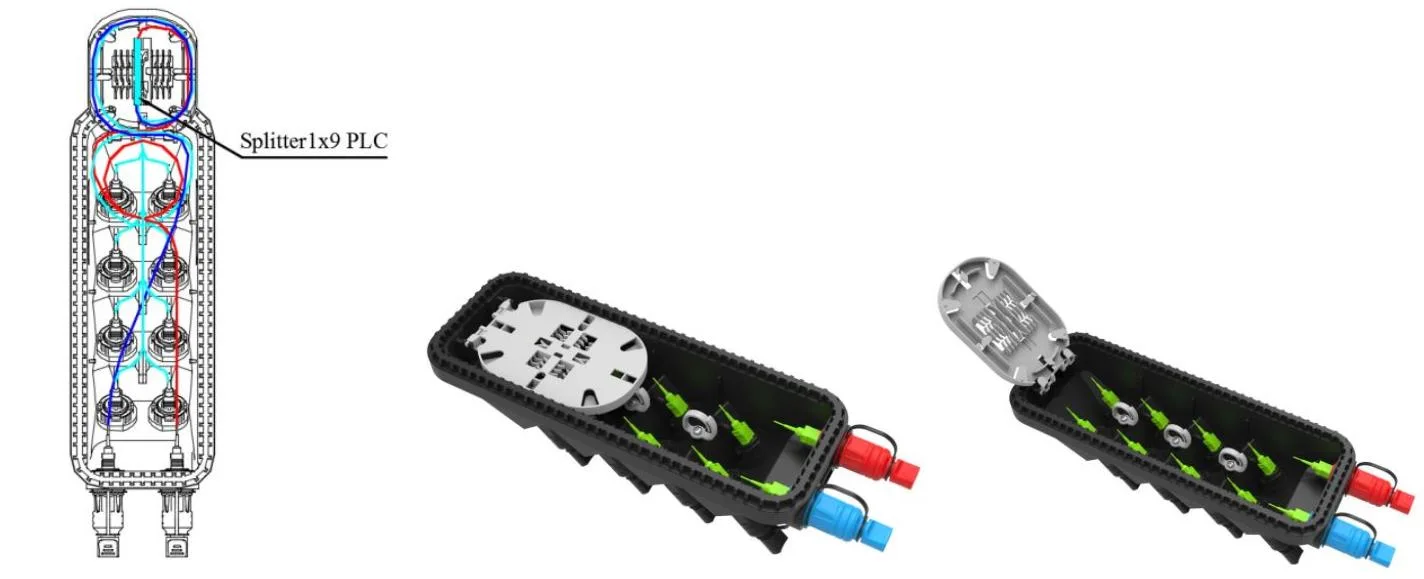

5.1 Produktkabelwege:

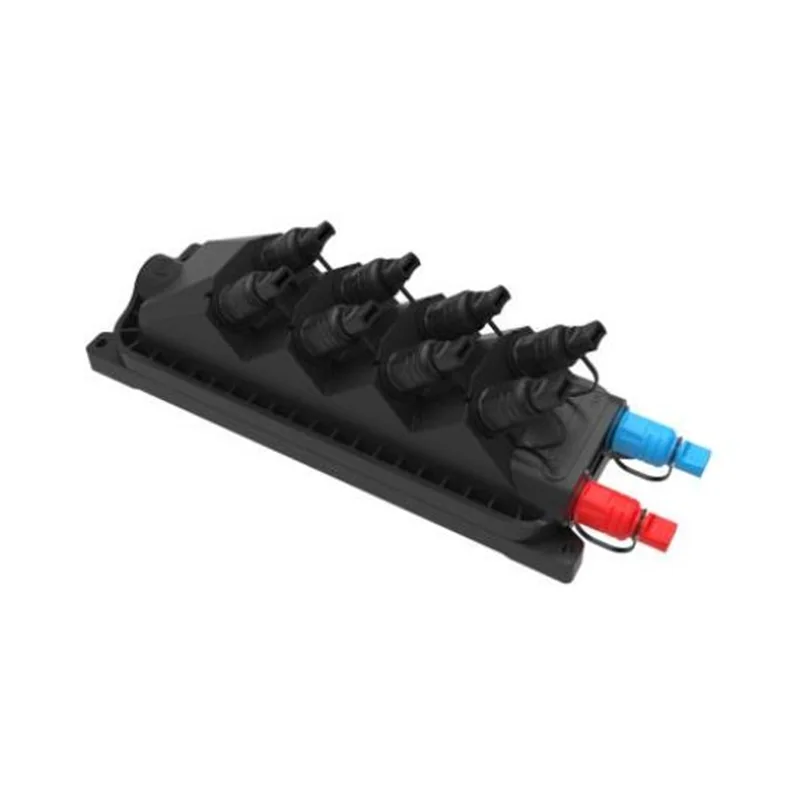

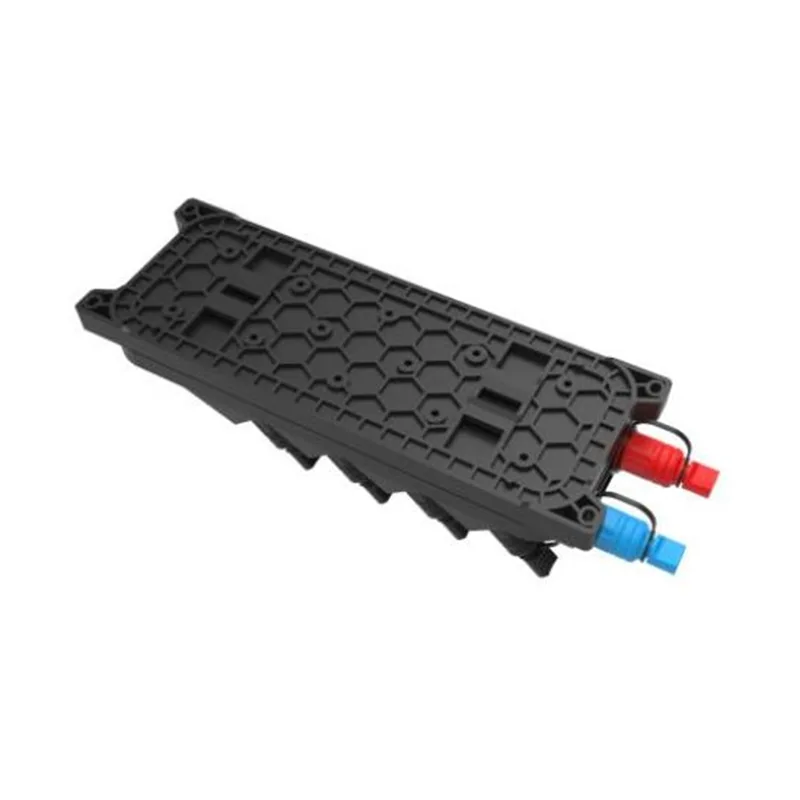

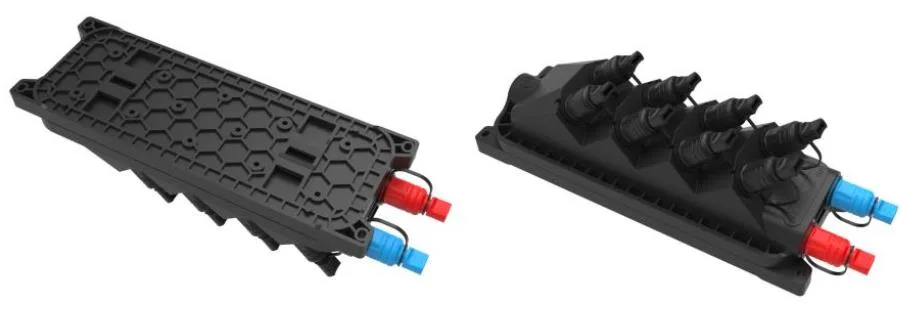

GFS-008-028C Produktbild
Dieses Produkt entspricht der Richtlinie der ROHS -Umweltschutz und dem Gehalt an Blei, Cadmium, Quecksilber, hexavalentem Chrom, polybrominiertem Biphenyl (PBB) (PBB) und polybrominiertem Diphenylether (PBDE) überschreitet die Grenze nicht.
7.1. An der Wand montierte Installation
Bohrern Sie 4 Löcher in die Wand basierend auf der Größe in Tabelle 1, platzieren Sie die Expansionsschraube φ8*40, platzieren Sie die Box, um die Löcher abzustimmen, und verwenden Sie die Bolzen, um sich zu befestigen.
Wand montierte Installation
7.2. An der Pole montierte Installation
Fix 1 Set des Stangenrings am Telekommunikationsmast
Pole montierte Installation

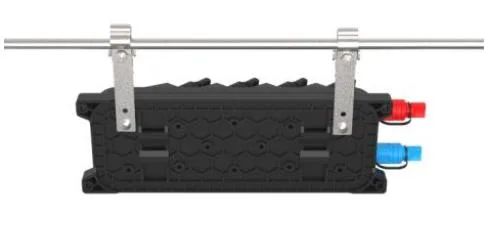

7.3. Die Overhead -Struktur
Binden Sie die beiden auf dem Chassis des Overheads an den Draht eingebauten und verschraubt dann, verhindern, dass der Gehäuse abfällt.
Die Overhead -Struktur
8.1 Vorverbundener Adapter - a （e）
⚫ Drehen Sie den Pfeil Teil des Faseranschlusss gegen den Uhrzeigersinn und nehmen Sie die Staubkappe heraus.
⚫ Der Pfeilteil des Faseranschlusses befindet sich oben. Führen Sie den Faseranschluss in den Sockel ein und drehen Sie dann den Pfeil Teil im Uhrzeigersinn.
8.2 vorverbundenes Adapter - B （xl）
⚫ Führen Sie den optischen Faseranschluss einfügen, das sich um die losen Teile verbindet, und schließen Sie sie dann in den Adapter an.
⚫ XL Pre angeschlossene Adapterscheide am Adapter mit Kunststoffschlüssel einbauen.
⚫ Einlegen Sie den Stecker der Schnappfeder in die Hülle.
⚫ Die Kabelklemme muss installiert sein und die Leitung muss in der Nähe des Steckers liegen.
⚫ Schrauben Sie die Lederkabelklemmsitzkappe auf der Hülle im Uhrzeigersinn ab
8.3 Vorverbundener Adapter - C.
⚫ Drücken Sie den Gleitring auf den vorgeformten optischen Faserstopfen in Richtung des Pfeils, um die Staubkappe zu entfernen. Drücken Sie die Taste, um die Staubkappe am Adapter in Richtung des Pfeils herauszunehmen.
⚫ Richten Sie den Körper des vorgeformten Steckers mit der Adapterschnalle aus, bis er befestigt ist. Schließen Sie die beiden Staubabdeckungen auf die gleiche Weise an.
⚫ Der installierte vorgefertigte Stecker drückt den Gleitring, um die Schnalle abzulassen, und ziehen Sie dann den Hauptkörper nach hinten, um ihn zu trennen.
8.4 vorverbundenes Adapter - D.
⚫ Drehen Sie den Pre angeschlossenen Stecker gegen den Uhrzeigersinn und öffnen Sie die vor verbundene Steckerabdeckung in Richtung des Pfeils.
⚫ Schließen Sie den vor verbundenen Stecker D und den Pre -angeschlossenen Adapter D in Richtung des Pfeils an und drehen Sie den Stecker im Uhrzeigersinn, um ihn zu beheben.
8.5 vorverbundenes Adapter - e (a)
⚫ Drehen Sie den Pre -angeschlossenen Stecker gegen den Uhrzeigersinn und öffnen Sie die vor verbundene Steck- und Staubabdeckung in Richtung des Pfeils
⚫ Schließen Sie den vor verbundenen Stecker E und den Pre -angeschlossenen Adapter E in Richtung des Pfeils an und drehen Sie den Stecker im Uhrzeigersinn, um ihn zu beheben.
8.6 Vorverbundener Adapter -f
⚫ Führen Sie den optischen Faseranschluss einfügen, das sich um die losen Teile verbindet, und schließen Sie sie dann in den Adapter an.
⚫ XL Pre angeschlossene Adapterscheide am Adapter mit Kunststoffschlüssel einbauen.
⚫ Einlegen Sie den Stecker der Schnappfeder in die Hülle.
⚫ Die Kabelklemme muss installiert sein und die Leitung muss in der Nähe des Steckers liegen.
⚫ Schrauben Sie die Lederkabelklemmsitzkappe im Uhrzeigersinn auf der Hülle.
8.7 Vorverbundener Adapter - G.
8.8 Vorverbundener Adapter-H-1
8.9 Vorverbundener Adapter-J-1
| Artikel | Material | Größe (mm) | Menge | Bruttogewicht (kg) |
| Unabhängige Produktverpackung | Karton | 345*115*110 | 1 | 0.7 |
| Außenverpackungskarton | Karton | 485*360*575 | 20 | 15 |
| Hinweis: Die Verpackung dient nur als Referenz, und verschiedene Konfigurationen entsprechen unterschiedlichen Größen und Gewichten | ||||
