1.1 Beschreibung
Vorverbundene optische Verteilungsbox als fortschrittlichste FTTX-Netzwerkverteilungsknotengeräte, bieten Sie eine schnelle und zuverlässige Verbindung, einen guten Schutz und eine gute Verwaltung für die FTTX Netzwerk.
| Produktionstyp | Einstufung |
| GFS-016-009c | Vorverbundene Glasfaserkabelverteilungsbox |

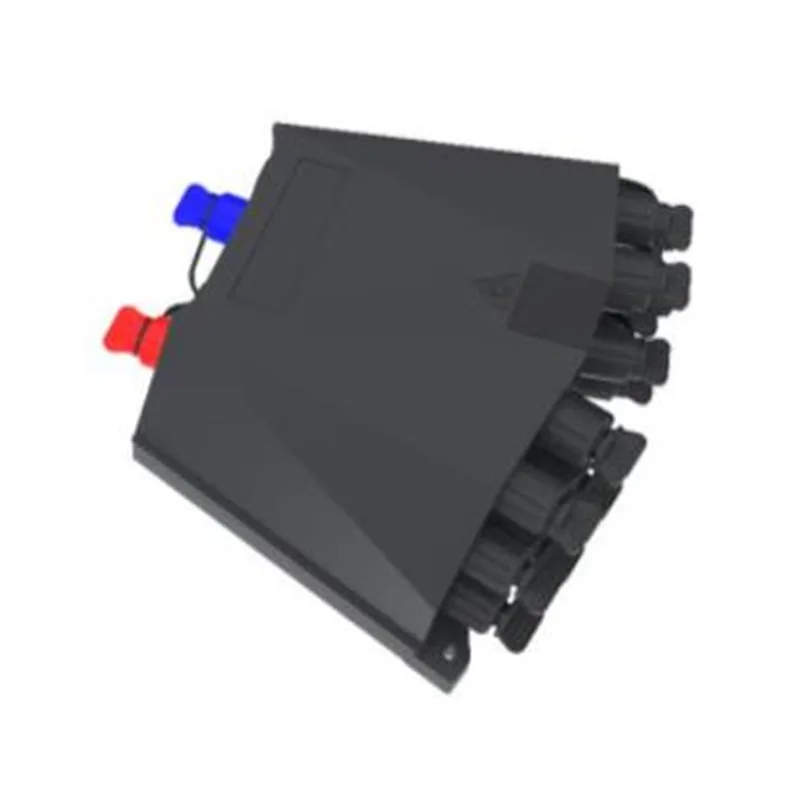

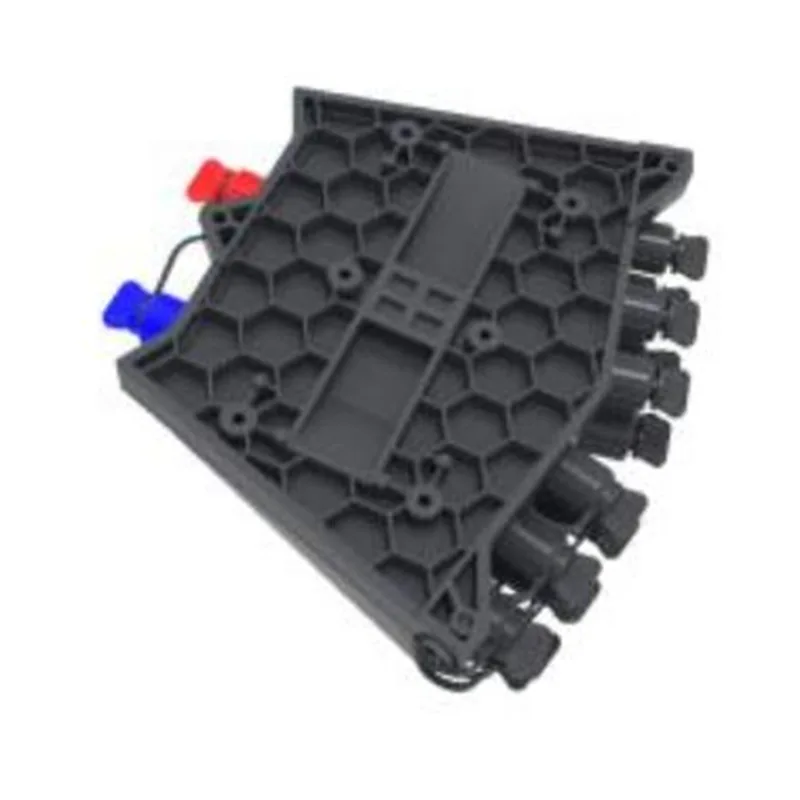

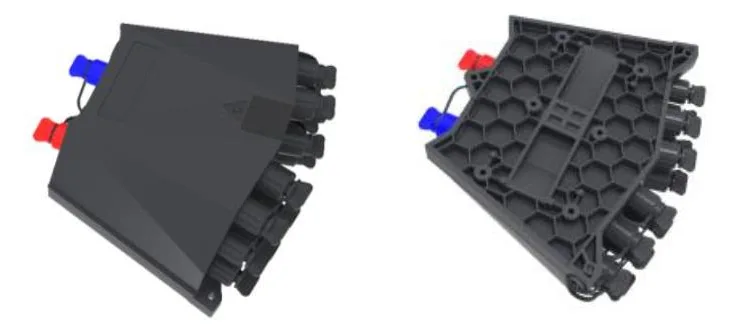

Aussehen von GFS-016-009c
1.2 Standards entsprechen
Die angebotene Produktion wird gemäß den Standards wie folgt entworfen, hergestellt und getestet:
| Das-t G.652 | Eigenschaften einer einzelmodischen optischen Faser |
| IEC 60794-1-1 | Optische Glasfaser-Kabel-Teil 1-1: Generika-Generalspezifikationen |
| IEC 60794-1-2 | Optische Glasfaser-Kabel-Teil 1-2: Generische Spezifikationsbasic optische Kabelprüfungsverfahren |
1.3 Anwendungsumgebung
| Artikel | Wert |
| Betriebstemperatur | -40 ºC ～+65 ºC |
| Installationstemperatur | -5 ºC ～+40 ºC |
| Lagertemperatur | -40ºC ～+65 ºC |
| Atmosphärischer Druck | 70 ～ 106 kPa |
| Relative Luftfeuchtigkeit | ≤ 93 ％ (+40 ℃) |
1. Die untere Schale und die obere Abdeckung werden durch Heißplattenschweißen geschweißt, was nicht abnehmbar ist.
2. Material: PP+GF.
3. Feuchtigkeitssicher, wasserdicht, staubdicht, Anti-Aging.
4. Schutzstufe bis zu IP68.
5. Der Innenraum ist mit 1x2 FBT -Splitter+ 1x16 Plc Splitter oder 1x16 Plc Splitter ausgestattet.
6. Installationsmethode: Pole montiert, an der Luft montiert, wand montiert.
3.1 Mechanische Spezifikationen
| Artikel | Spezifikationen | Bemerkung |
| Wohnmaterial | PP +GF | |
| Material des Metallzubehörs | Hochwertiger Edelstahl | |

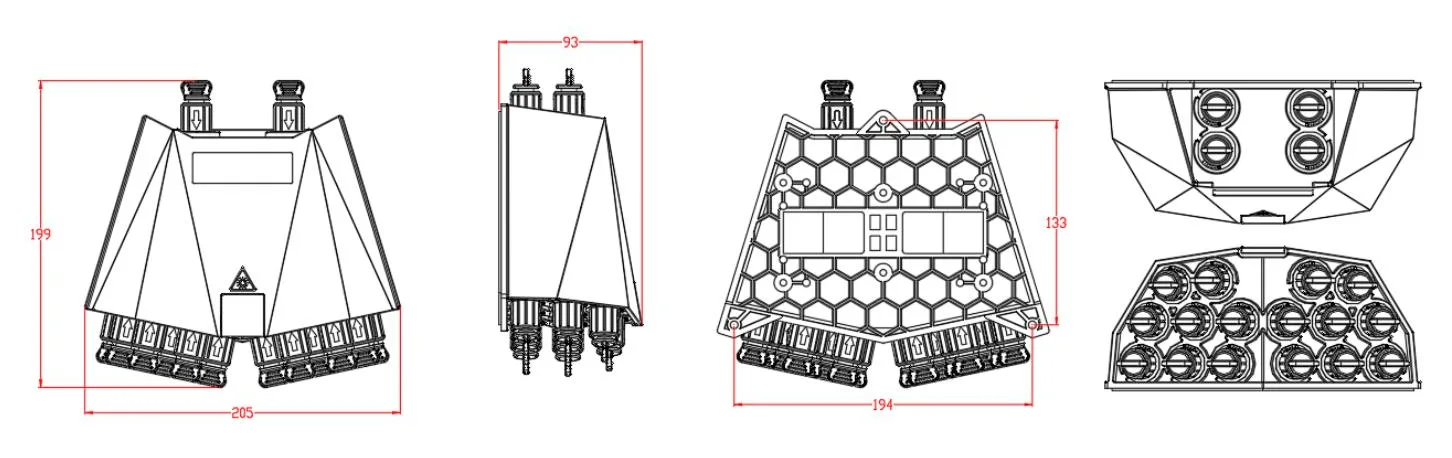

| Externe Dimension (MM) | 205*199*93 mm | |
| Farbe | Schwarz | |
| Installationslochposition (mm) | 194*133 | |
| Anzahl der vorverbindlichen Adapter | 18 | |
| Splitter | 1x2 FBT Splitter+ 1x16 Plc Splitter | |
| IP -Note | IP68 | |
| Entflammbarkeit | UL94-HB | Standard |
| Neutrales Salzspray -Test (NSS) | 48 h |
4.1 optische Hauptparameter
| Splitter | Die (db) | RL (DB) | Die (db) | Testmethode | |
| Splitter | Verteilungsbox | ||||
|
1*2 FBT (90/10) + 1* 16 Plc Splitter, mit SCAPC -Anschluss |
1*2 FBT (90%) | ≤ 1 | ≥55 | ≤ 1,2 |
IL: IEC61300-3-4 Methode b RL: IEC61300-3-6 Methode 1 |
| 1*2 FBT (10%) +1*16 plc |
≤ 24,8 | ≥55 | ≤25 | ||
|
1*2 FBT (80/20) + 1* 16 Plc Splitter, mit SCAPC -Anschluss |
1*2 FBT (80%) | ≤ 1. 4 | ≥55 | ≤ 1,6 | |
| 1*2 FBT (20%) +1* 16 plc |
≤21,6 | ≥55 | ≤21,8 | ||
|
1*2 FBT (70/30) + 1* 16 Plc Splitter, mit SCAPC -Anschluss |
1*2 FBT (70%) | ≤ 2,1 | ≥55 | ≤ 2,3 | |
| 1*2 FBT (30%) +1*16 plc |
≤19.6 | ≥55 | ≤19,8 | ||
|
1*2 FBT (60/40) + 1*16 Plc Splitter, mit SCAPC -Anschluss |
1*2 FBT (60%) | ≤ 2,8 | ≥55 | ≤3,0 | |
| 1*2 FBT (40%) +1*16 plc |
≤ 18,3 | ≥55 | ≤ 18,5 | ||
|
1*2 FBT (50/50) + 1* 16 Plc Splitter, mit SCAPC -Anschluss |
1*2 FBT (50%) | ≤3,7 | ≥55 | ≤3,9 | |
| 1*2 FBT (50%) +1* 16 plc |
≤ 17,2 | ≥55 | ≤ 17,4 | ||
|
1* 16 Plc Splitter, mit SCAPC -Anschluss |
1* 16 plc | ≤ 133,5 | ≥55 dB | ≤ 133,7 | |
Die in der obigen Tabelle angezeigten optischen Parameter sind Standardwerte und können gemäß den Anforderungen angepasst werden.

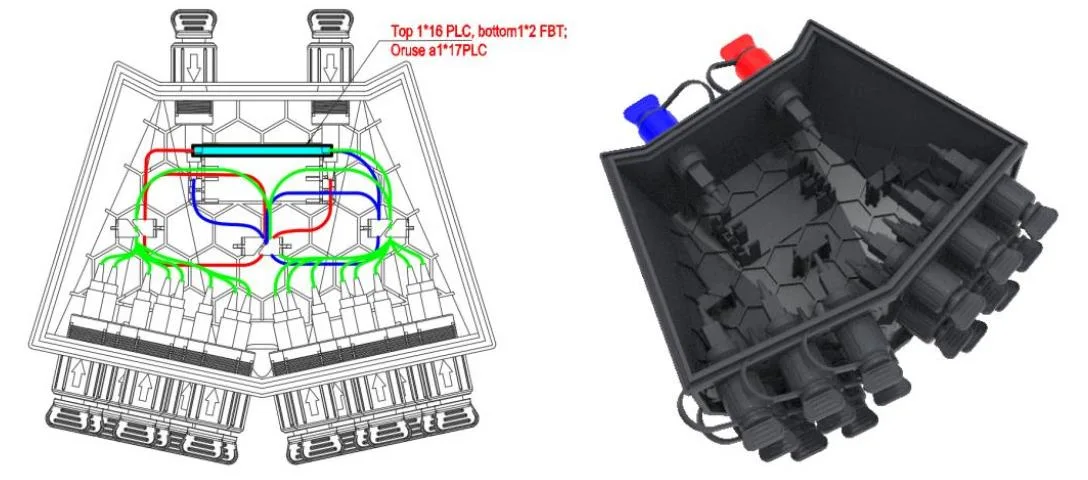

5.1 Produktkabelwege:
1 * 2 FBT + 1 * 16 Plc Splitter Cable Ways
5.2 Zubehör
| NEIN. | Teilname | Referenzbild | Einheit | Menge | Bemerkung |
| 1 | Benutzermanual | / | PCs | 1 | IN |
| 2 | Splitter -Testbericht | / | PCs | 1 | IN |
| 3 | Wand montiertes Kit |
|
Satz | 1 | Optional als Kundenanfrage |

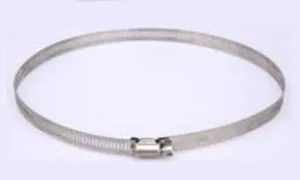

| 4 | Stabs-Kit |
|
Satz | 1 | Optional als Kundenanfrage |
| 5 | Antennen montiertes Kit |
|
Satz | 1 | Optional als Kundenanfrage |
Dieses Produkt entspricht der Richtlinie der ROHS -Umweltschutz und dem Gehalt an Blei, Cadmium, Quecksilber, hexavalentem Chrom, polybrominiertem Biphenyl (PBB) und polybrominiertem Diphenylether (PBDE) überschreitet die Grenze nicht.
7.1. An der Wand montierte Installation
Bohrern Sie 3 Löcher in der Wand gemäß der Abmessung, platzieren Sie den Expansionsstopfen φ7.5*40, platzieren Sie die Box, um die Löcher abzustimmen, und verwenden Sie die Schrauben, um sich zu befestigen.
Wand montierte Installation

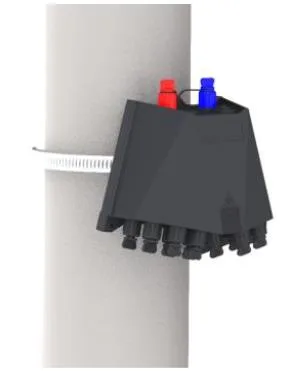

7.2. An der Pole montierte Installation
Geben Sie den Reifenring durch den Schlitz der Rückplatte und reparieren Sie ihn auf dem Telekommunikationsmast
Pole montierte Installation

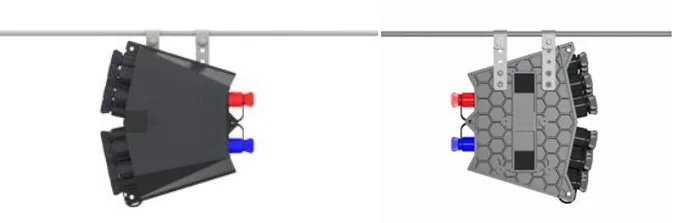

7.3 Die Gemeinkostenstruktur
Binden Sie das am Kabel angelegte Chassis des Overheads zusammen und verblieben Sie dann, verhindern Sie, dass der Gehäuse abfällt.
Die Overhead -Struktur
8.1 Vorverbundener Adapter - a （e）
⚫ Drehen Sie den Pfeil Teil des Faseranschlusss gegen den Uhrzeigersinn und nehmen Sie die Staubkappe heraus.
⚫ Der Pfeilteil des Faseranschlusses befindet sich oben. Führen Sie den Faseranschluss in den Sockel ein und drehen Sie dann den Pfeil Teil im Uhrzeigersinn.
8.2 vorverbundenes Adapter - B （xl）
⚫ Führen Sie den optischen Faseranschluss einfügen, das sich um die losen Teile verbindet, und schließen Sie sie dann in den Adapter an.
⚫ XL Pre angeschlossene Adapterscheide am Adapter mit Kunststoffschlüssel einbauen.
⚫ Einlegen Sie den Stecker der Schnappfeder in die Hülle.
⚫ Die Kabelklemme muss installiert sein und die Leitung muss in der Nähe des Steckers liegen.
⚫ Schrauben Sie die Lederkabelklemmsitzkappe auf der Hülle im Uhrzeigersinn ab
8.3 Vorverbundener Adapter - C.
⚫ Drücken Sie den Gleitring auf den vorgeformten optischen Faserstopfen in Richtung des Pfeils, um die Staubkappe zu entfernen. Drücken Sie die Taste, um die Staubkappe am Adapter in Richtung des Pfeils herauszunehmen.
⚫ Richten Sie den Körper des vorgeformten Steckers mit der Adapterschnalle aus, bis er befestigt ist. Schließen Sie die beiden Staubabdeckungen auf die gleiche Weise an.
⚫ Der installierte vorgefertigte Stecker drückt den Gleitring, um die Schnalle abzulassen, und ziehen Sie dann den Hauptkörper nach hinten, um ihn zu trennen.
8.4 vorverbundenes Adapter - D.
⚫ Drehen Sie den Pre angeschlossenen Stecker gegen den Uhrzeigersinn und öffnen Sie die vor verbundene Steckerabdeckung in Richtung des Pfeils.
⚫ Schließen Sie den vor verbundenen Stecker D und den Pre -angeschlossenen Adapter D in Richtung des Pfeils an und drehen Sie den Stecker im Uhrzeigersinn, um ihn zu beheben.
8.5 vorverbundenes Adapter - e (a)
⚫ Drehen Sie den Pre -angeschlossenen Stecker gegen den Uhrzeigersinn und öffnen Sie die vor verbundene Steck- und Staubabdeckung in Richtung des Pfeils
⚫ Schließen Sie den vor verbundenen Stecker E und den Pre -angeschlossenen Adapter E in Richtung des Pfeils an und drehen Sie den Stecker im Uhrzeigersinn, um ihn zu beheben.
8.6 Vorverbundener Adapter -f
⚫ Führen Sie den optischen Faseranschluss einfügen, das sich um die losen Teile verbindet, und schließen Sie sie dann in den Adapter an.
⚫ XL Pre angeschlossene Adapterscheide am Adapter mit Kunststoffschlüssel einbauen.
⚫ Einlegen Sie den Stecker der Schnappfeder in die Hülle.
⚫ Die Kabelklemme muss installiert sein und die Leitung muss in der Nähe des Steckers liegen.
⚫ Schrauben Sie die Lederkabelklemmsitzkappe im Uhrzeigersinn auf der Hülle.
8.7 Vorverbundener Adapter - G.
| Artikel | Material | Größe (mm) | Menge | Bruttogewicht (kg) |
| Unabhängige Produktverpackung | Karton | 225x210x115 | 1 | 0.8 |
| Außenverpackungskarton | Karton | 470x440x615 | 20 | 17 |
| HINWEIS: Ohne Drop -Kabel -Aufbewahrungsfach | ||||
