Vorverbundene Glasfaserkabel-Kabelverteilungsbox GFS-16QX

1. General

1.1 Beschreibung

Vorverbundene optische Verteilungsbox als die fortschrittlichsten FTTX-Netzwerkverteilungsknotengeräte bieten eine schnelle und zuverlässige Verbindung, einen guten Schutz und eine gute Verwaltung für das FTTX-Netzwerk.

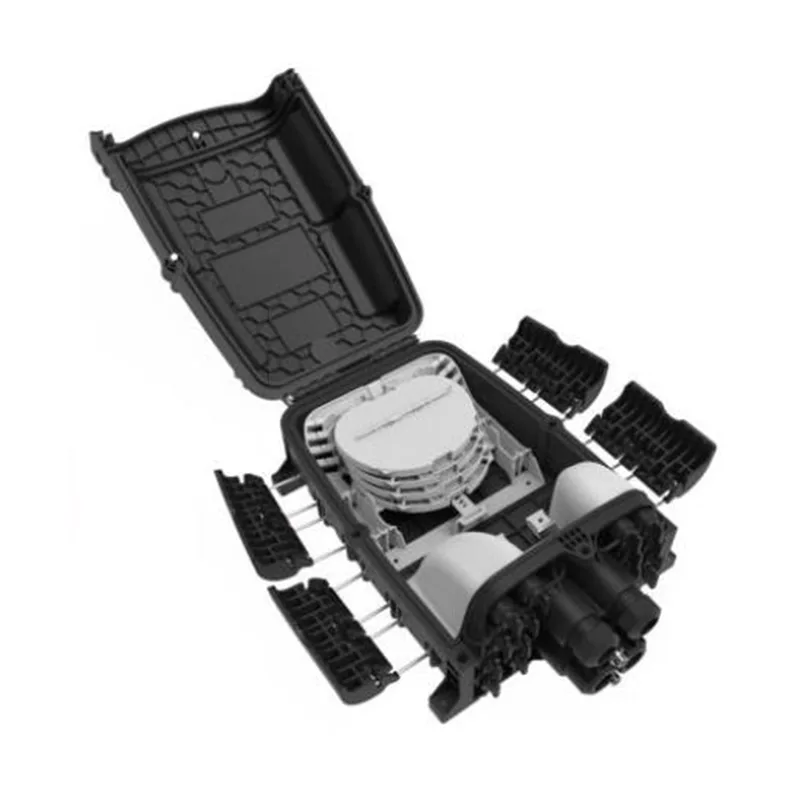

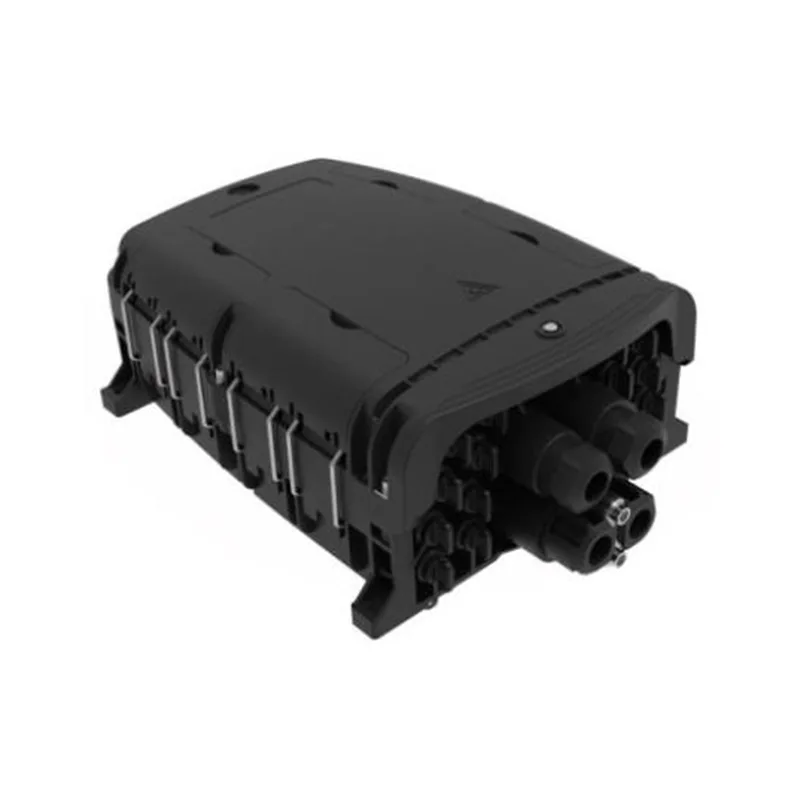

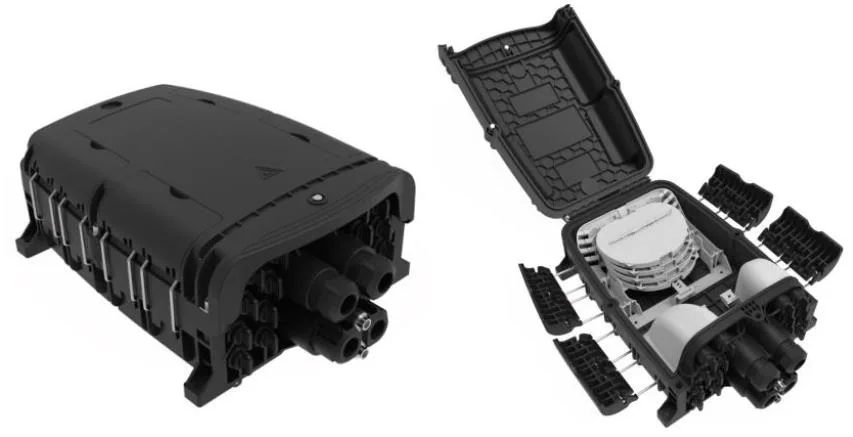

Aussehen von GFS-16QX

1.2 Standards entsprechen

Die angebotene Produktion wird gemäß den Standards wie folgt entworfen, hergestellt und getestet:

1.3 Anwendungsumgebung

2. Eigenschaften

1. Konstruktionsdesign, einfacher Betrieb und angemessenes Routing.

2. Material: PP+GF.

3. Feuchtigkeitssicher, wasserdicht, staubdicht, Anti-Aging.

4. Schutzstufe bis zu IP68.

5. 1 Oval optischer Kabeleintrag, 2 Zweig-optische Kabeleinträge und 16 vorgezogene Adapter.

6. 2 Spleißschale Typ optional.

7. Installationsmethode: Pole montiert, an der Luft montiert, wand montiert.

1. Spezifikationen

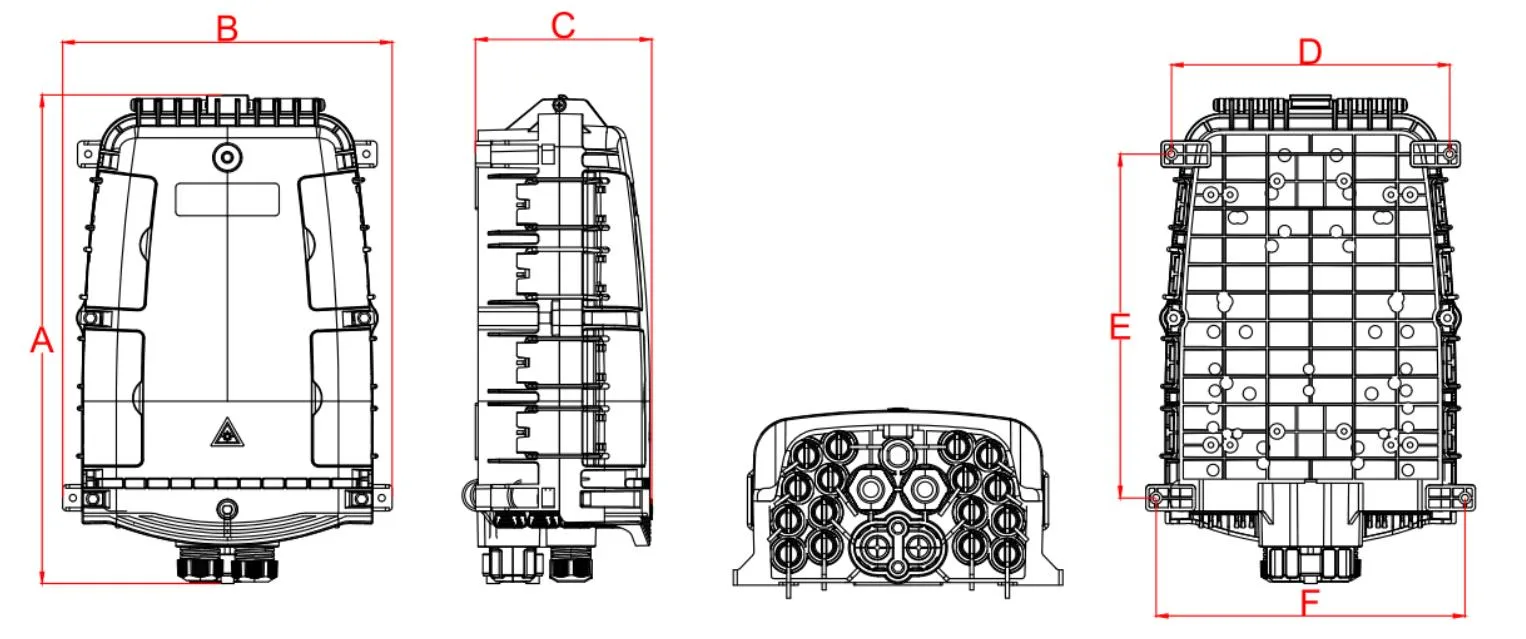

3.1 Mechanische Spezifikationen

4. Konfiguration

4.1 optische Hauptparameter

Die in der obigen Tabelle angezeigten optischen Parameter sind Standardwerte und können gemäß den Anforderungen angepasst werden.

5. Produktbild

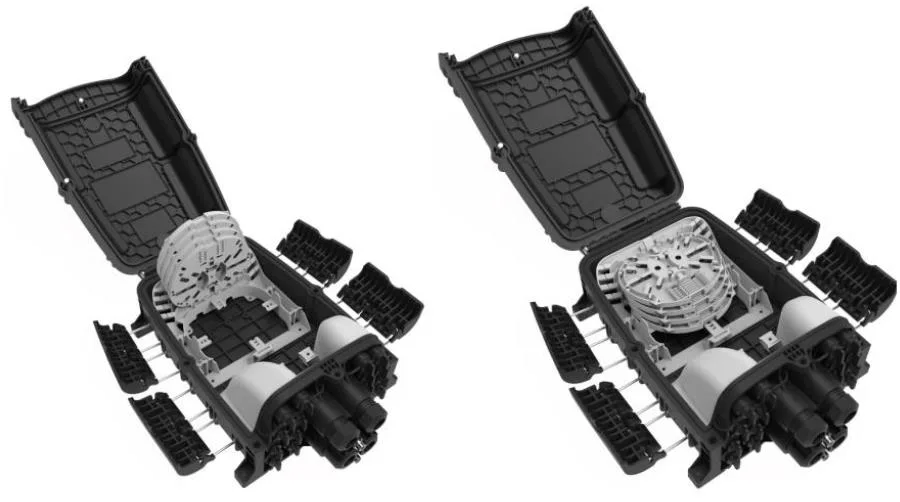

5.1 Produktkabelwege:

GFS-16QX-Routing-Diagramm

5.2 Spleißschale

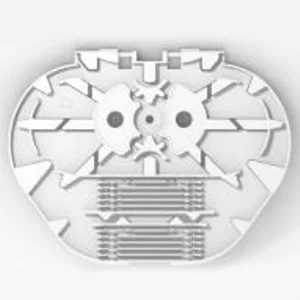

Artikel	Spleißschale a	Spleißschale b	Splitterschale A-1	Spleißschale c
Abmessungen (H*w*d, mm)	134*104*8	134*104*4	134*104*8	136*104*4
Nettogewicht (kg)	0.021	0.015	0.021	0.018
Farbe	Ral7035	Ral7035	Ral7035	Ral7035
Material	PC+ABS	PC+ABS	PC+ABS	PC+ABS
Spleißkapazität eines Tabletts (Kerne)	12 (2 Schichten von Wärme schrumpfbarer Schutzhülle)	8 (1 Schicht Wärme schrumpfbarer Schutzhülle)	6  (2 Schichten von Wärme schrumpfbarer Schutzhülle)	12 (1 Schicht Wärme schrumpfbarer Schutzhülle)
Splitterkapazität eines Tabletts (PCs)	1  (SPS 1x2, 1x4, 1x8, 0,9 mm Faser, 60x7x4mm)	/	1  (SPS 1x16, 0,9 mm Faser, 60x12x4mm)	/
Maximal (PCs)	4	8	4	8
Standard (PCs)	2	/	/	2
Hinweis: 1. Die oben genannten Tabletts können entsprechend den Anforderungen gemischt werden. 2. Konfigurationsregeln: 1A = 2B = 2C = 1D = 1E = 2F 3. Die Arten von Faserscheiben nehmen kontinuierlich zu

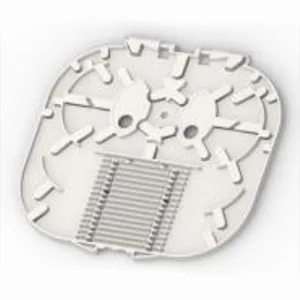

Artikel	Spleißschale d	Spleißschale e	Spleißschale E-1	Spleißschale f
Abmessungen (H* W*d, mm)	136 * 104 * 8	135 *125 *8	135 *125 *8	135 *125 *4
Nettogewicht (kg)	0.024	0.033	0.033	0.021
Farbe	Ral7035	Ral7035	Ral7035	Ral7035
Material	PC+ABS	PC+ABS	PC+ABS	PC+ABS
Spleißkapazität eines Tabletts (Kerne)	24 (2 Schichten schrumpfbarer Schutzhülle)	24 (2 Schichten schrumpfbarer Schutzhülle)	18 (2 Schichten schrumpfbarer Schutzhülle)	16 (1 Schicht Wärme schrumpfbarer Schutzhülle)
Splitterkapazität eines Tabletts (PCs)	/	1 (SPS 1x2, 1x4, 1x8, 0,9 mm Faser, 60x7x4mm)	1 (SPS 1x16, 0,9 mm Faser, 60x12x4mm)	/
Maximal (PCs)	4	4	4	8
Standard (PCs)	/	/	/	/
Notiz: 1. Die oben genannten Tabletts können entsprechend den Anforderungen gemischt werden. 4. Konfigurationsregeln: 1A = 2B = 2C = 1D = 1E = 2F 3. Die Arten von Faserscheiben nehmen kontinuierlich zu

5.3 Zubehör

NEIN.	Teilname	Referenzbild	Einheit	Menge	Bemerkung
1	Benutzermanual	/	PCs	1	IN
2	Splitter -Testbericht	/	PCs	1	IN
3	Schlüssel		PCs	1	"D" -Typ
4	Wärme-sanfbare Schutzhülle		PCs	16	L = 45 mm, Optional als Kundenanfrage
5	Nylon -Kabelbindung		PCs	10	3x100 mm

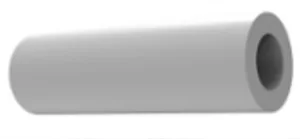

6	Backfaserschutzrohr		PCs	1	OD5mm x 50 cm
7	Wand montiertes Kit		Satz	1	Optional als Kundenanfrage. Erweiterter Plastikstopfen φ7.5x40 mm, PHILLIPS-Self-Tapping-Schrauben M5x40mm.

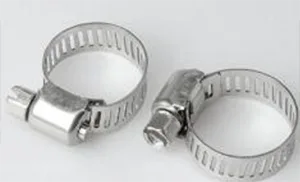

8	Band		PCs	2	ᴓ13-19mm
9	OPTISCHER Kabeleingangsdichtungsstopfen		PCs	2

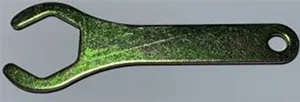

10	Brach -Kabel -Versiegelungsnussschlüssel		PCs	1

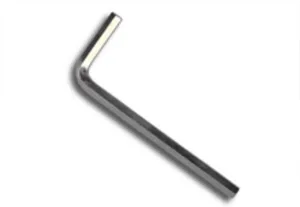

11	M6 Allen Key		PCs	1	M6

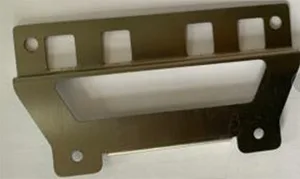

12	Pole montiertes Kit-A		Satz	1	Optional als Kundenanfrage
13	Pole montierte Kit-B		Satz	1	Optional als Kundenanfrage
14	Antennen montiertes Kit		Satz	1	Optional als Kundenanfrage
15	Drop -Kabelspeicher -Tablett		PCs	2	Optional als Kundenanfrage

6. Umweltmerkmale

Dieses Produkt entspricht der Richtlinie der ROHS -Umweltschutz und dem Gehalt an Blei, Cadmium, Quecksilber, hexavalentem Chrom, polybrominiertem Biphenyl (PBB) und polybrominiertem Diphenylether (PBDE) überschreitet die Grenze nicht.

7. Installation

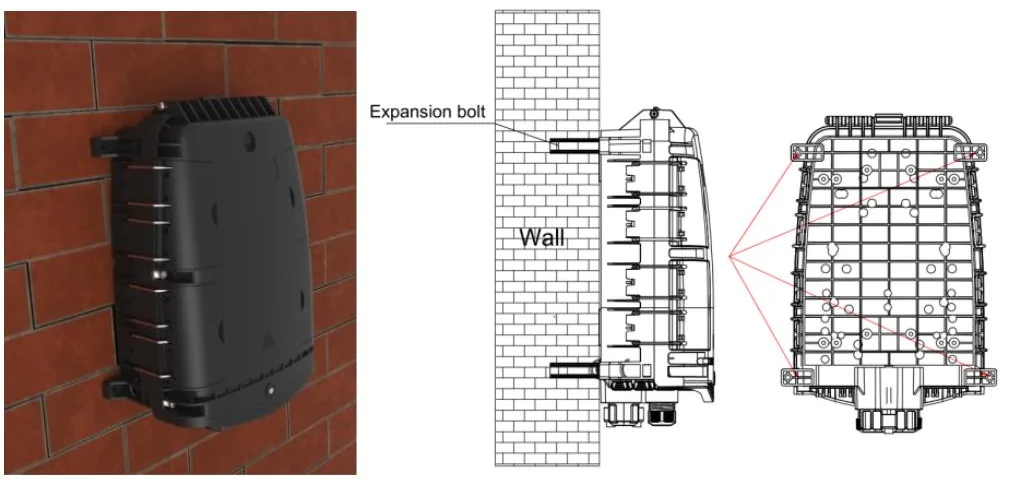

7.1. An der Wand montierte Installation

Bohren Sie 4 Löcher in der Wand gemäß der Dimension in Tabelle 3.1, platzieren Sie den Expansions -PlugGGGGGER 7,5*40, platzieren Sie die Box, um die Löcher zu stimmen, und verwenden Sie die Schrauben, um sich zu befestigen.

Wand montierte Installation

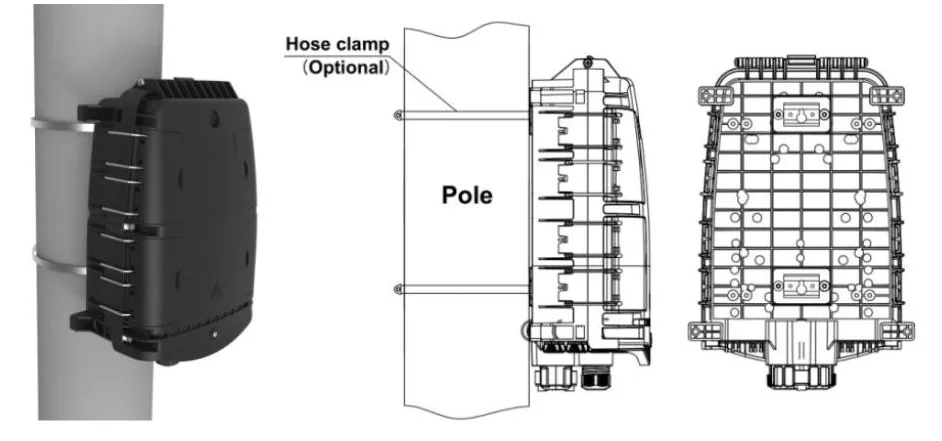

7.2. An der Pole montierte Installation

Geben Sie den Reifenring durch den Schlitz der Rückplatte und reparieren Sie ihn auf dem Telekommunikationsmast

Pole montierte Installation

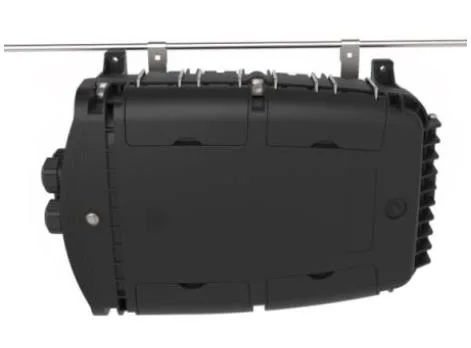

7.3 Die Gemeinkostenstruktur

Binden Sie die beiden auf dem Chassis des Overheads an den Draht eingebauten und verschraubt dann, verhindern, dass der Gehäuse abfällt.

Die Overhead -Struktur

8. Steckerbetrieb

8.1 Vorverbundener Adapter - a （e）

⚫ Drehen Sie den Pfeil Teil des Faseranschlusss gegen den Uhrzeigersinn und nehmen Sie die Staubkappe heraus.

⚫ Der Pfeilteil des Faseranschlusses befindet sich oben. Führen Sie den Faseranschluss in den Sockel ein und drehen Sie dann den Pfeil Teil im Uhrzeigersinn.

8.2 vorverbundenes Adapter - B （xl）

⚫ Führen Sie den optischen Faseranschluss einfügen, das sich um die losen Teile verbindet, und schließen Sie sie dann in den Adapter an.

⚫ XL Pre angeschlossene Adapterscheide am Adapter mit Kunststoffschlüssel einbauen.

⚫ Einlegen Sie den Stecker der Schnappfeder in die Hülle.

⚫ Die Kabelklemme muss installiert sein und die Leitung muss in der Nähe des Steckers liegen.

⚫ Schrauben Sie die Lederkabelklemmsitzkappe auf der Hülle im Uhrzeigersinn ab

8.3 Vorverbundener Adapter - C.

⚫ Drücken Sie den Gleitring auf den vorgeformten optischen Faserstopfen in Richtung des Pfeils, um die Staubkappe zu entfernen. Drücken Sie die Taste, um die Staubkappe am Adapter in Richtung des Pfeils herauszunehmen.

⚫ Richten Sie den Körper des vorgeformten Steckers mit der Adapterschnalle aus, bis er befestigt ist. Schließen Sie die beiden Staubabdeckungen auf die gleiche Weise an.

⚫ Der installierte vorgefertigte Stecker drückt den Gleitring, um die Schnalle abzulassen, und ziehen Sie dann den Hauptkörper nach hinten, um ihn zu trennen.

8.4 vorverbundenes Adapter - D.

⚫ Drehen Sie den Pre angeschlossenen Stecker gegen den Uhrzeigersinn und öffnen Sie die vor verbundene Steckerabdeckung in Richtung des Pfeils.

⚫ Schließen Sie den vor verbundenen Stecker D und den Pre -angeschlossenen Adapter D in Richtung des Pfeils an und drehen Sie den Stecker im Uhrzeigersinn, um ihn zu beheben.

8.5 vorverbundenes Adapter - e (a)

⚫ Drehen Sie den Pre -angeschlossenen Stecker gegen den Uhrzeigersinn und öffnen Sie die vor verbundene Steck- und Staubabdeckung in Richtung des Pfeils

⚫ Schließen Sie den vor verbundenen Stecker E und den Pre -angeschlossenen Adapter E in Richtung des Pfeils an und drehen Sie den Stecker im Uhrzeigersinn, um ihn zu beheben.

8.6 Vorverbundener Adapter - SC

⚫ Führen Sie den optischen Faseranschluss einfügen, das sich um die losen Teile verbindet, und schließen Sie sie dann in den Adapter an.

⚫ XL Pre angeschlossene Adapterscheide am Adapter mit Kunststoffschlüssel einbauen.

⚫ Einlegen Sie den Stecker der Schnappfeder in die Hülle.

⚫ Die Kabelklemme muss installiert sein und die Leitung muss in der Nähe des Steckers liegen.

⚫ Schrauben Sie die Lederkabelklemmsitzkappe im Uhrzeigersinn auf der Hülle.

8.7 Vorverbundener Adapter - G.

9. Paket

1PC in einem Bubble -Beutel, 400*480 mm;

1pc in einem kleinen Karton, 385*260*150 mm, Bruttogewicht beträgt 3,5 kg;

8pcs in einem großen Wellkarton, 540*405*640 mm, das Bruttogewicht beträgt 29 kg.
