Vorverbundene Glasfaserkabel-Kabelverteilungsbox GFS-16SX

1. General

1.1 Beschreibung

Vorverbundene optische Verteilungsbox als die fortschrittlichsten FTTX-Netzwerkverteilungsknotengeräte bieten eine schnelle und zuverlässige Verbindung, einen guten Schutz und eine gute Verwaltung für das FTTX-Netzwerk.

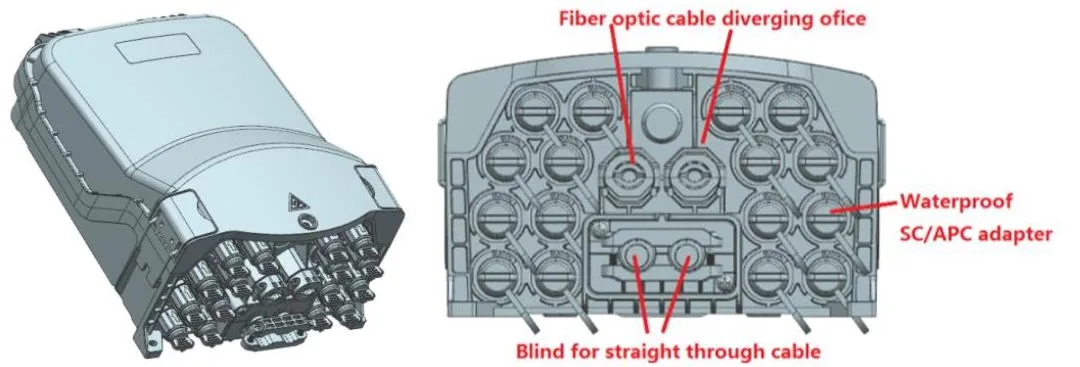

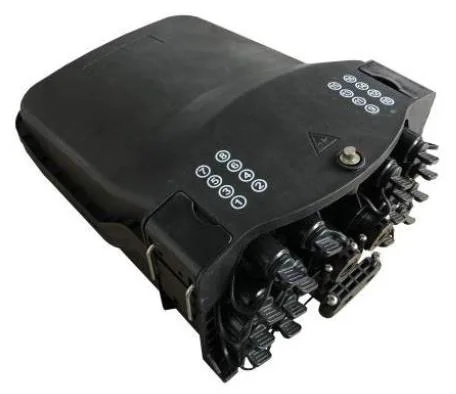

Aussehen von GFS-16SX

1.2 Standards entsprechen

Die angebotene Produktion wird gemäß den Standards wie folgt entworfen, hergestellt und getestet:

1.3 Anwendungsumgebung

2. Eigenschaften

1. Konstruktionsdesign, einfacher Betrieb und angemessenes Routing.

2. Material: PP+GF.

3. Feuchtigkeitssicher, wasserdicht, staubdicht, Anti-Aging.

4. Schutzstufe bis zu IP65.

5. 1 Oval optischer Kabeleintrag, 2 Zweig-optische Kabeleinträge und 16 vorgezogene Adapter.

6. Es gibt eine Vielzahl von Spleißschalen.

7. Installationsmethode: Pole montiert, an der Luft montiert, wand montiert.

8. Es kann mit einem Drop -Kabel -Aufbewahrungsfach ausgestattet werden, um die Lagerung von 50 Metern 5 mm rundem Kabel zu erfüllen.

1. Spezifikationen

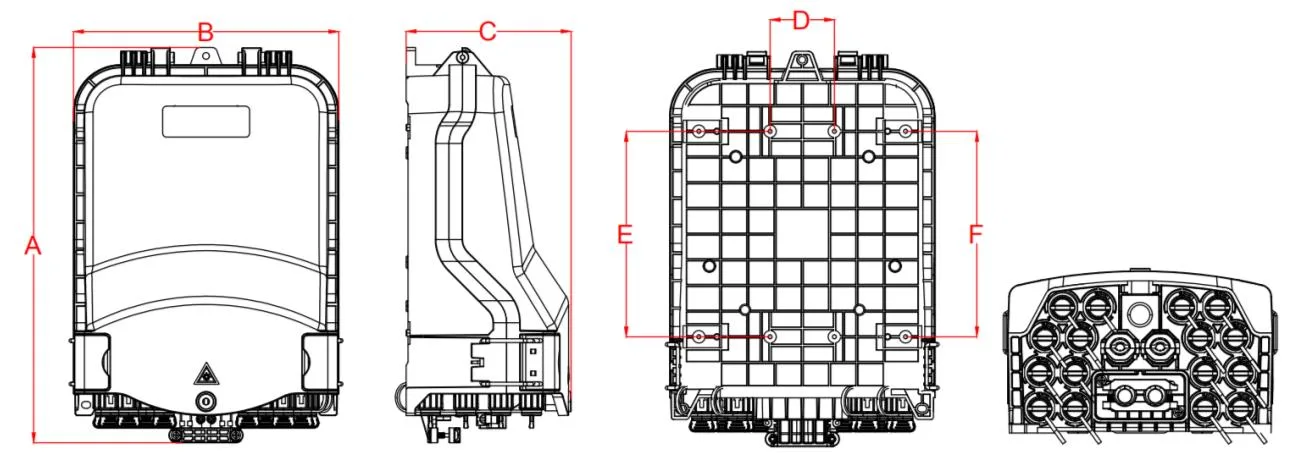

3.1 Mechanische Spezifikationen

4. Konfiguration

4.1 optische Hauptparameter

Die in der obigen Tabelle angezeigten optischen Parameter sind Standardwerte und können gemäß den Anforderungen angepasst werden.

5. Produktbild

5.1 Produktkabelwege:

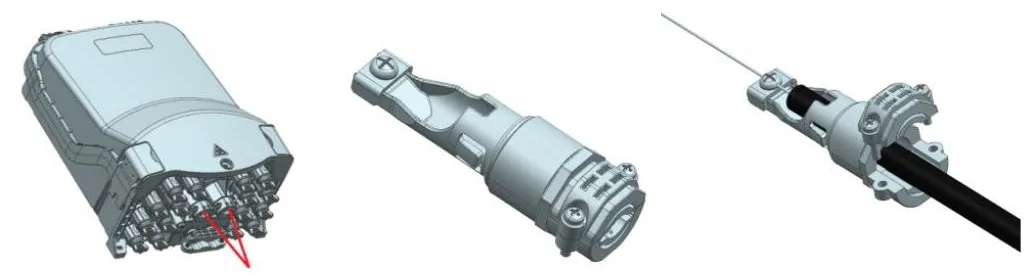

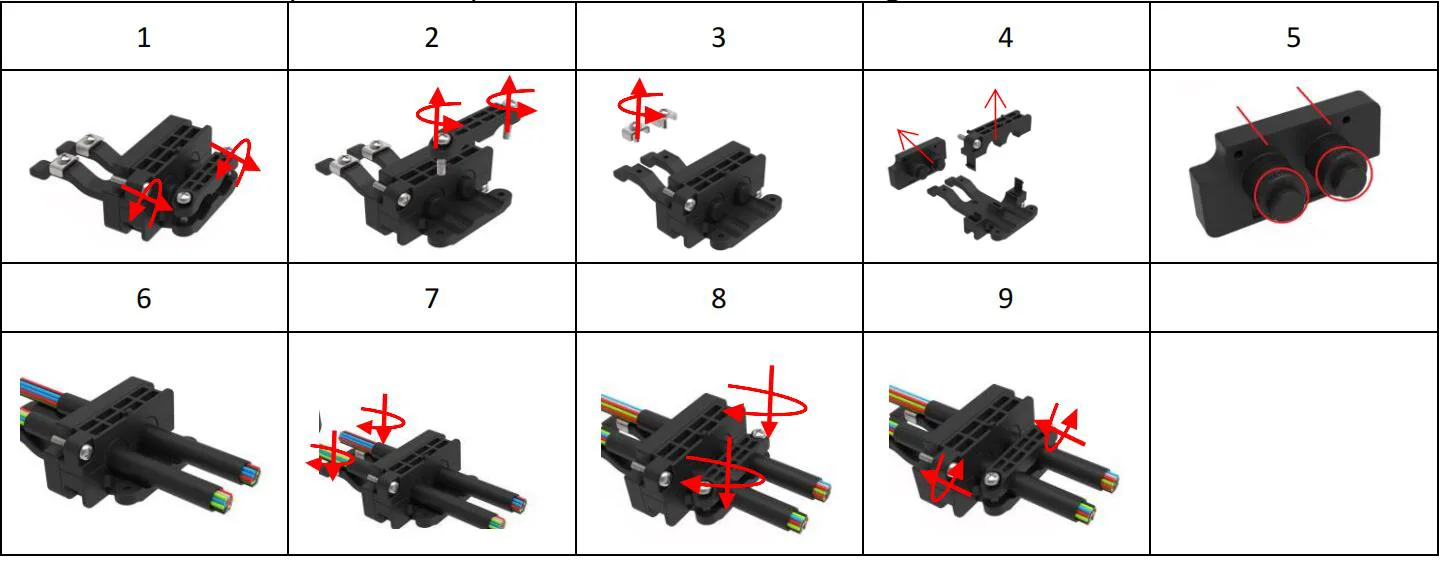

5.2 Schneller Stecker

1. Lösen Sie die Schraube und entfernen Sie die Verbindung.

2. Lösen Sie die Schraube und entfernen Sie die Druckplatte.

3. Lösen Sie die Schraube auf der Kompressionsplatte des Festigkeitselements.

4. Entfernen Sie den Gummistopfen und die Kunststoffteile.

5. Schneiden Sie den Gummistopfen gemäß der erforderlichen Kabelgröße.

6. Das gestreifte Kabel durch den Gummistopfen füllen und das Kabel mit dem Gummistopfen zusammenstellen.

7. Führen Sie das Festigkeitselement in die Abdeckung ein, drücken Sie die Druckplatte hinunter und ziehen Sie die Schraube an, um das Festigkeitselement zu reparieren.

8. Drücken Sie die Druckplatte hinunter und ziehen Sie die Schraube an, um das optische Kabel zu fixieren.

9. Drücken Sie die Komponenten mit optischem Kabel in den Boden und ziehen Sie die Schrauben fest.

5.3 Glasfaserkabelbifurkation

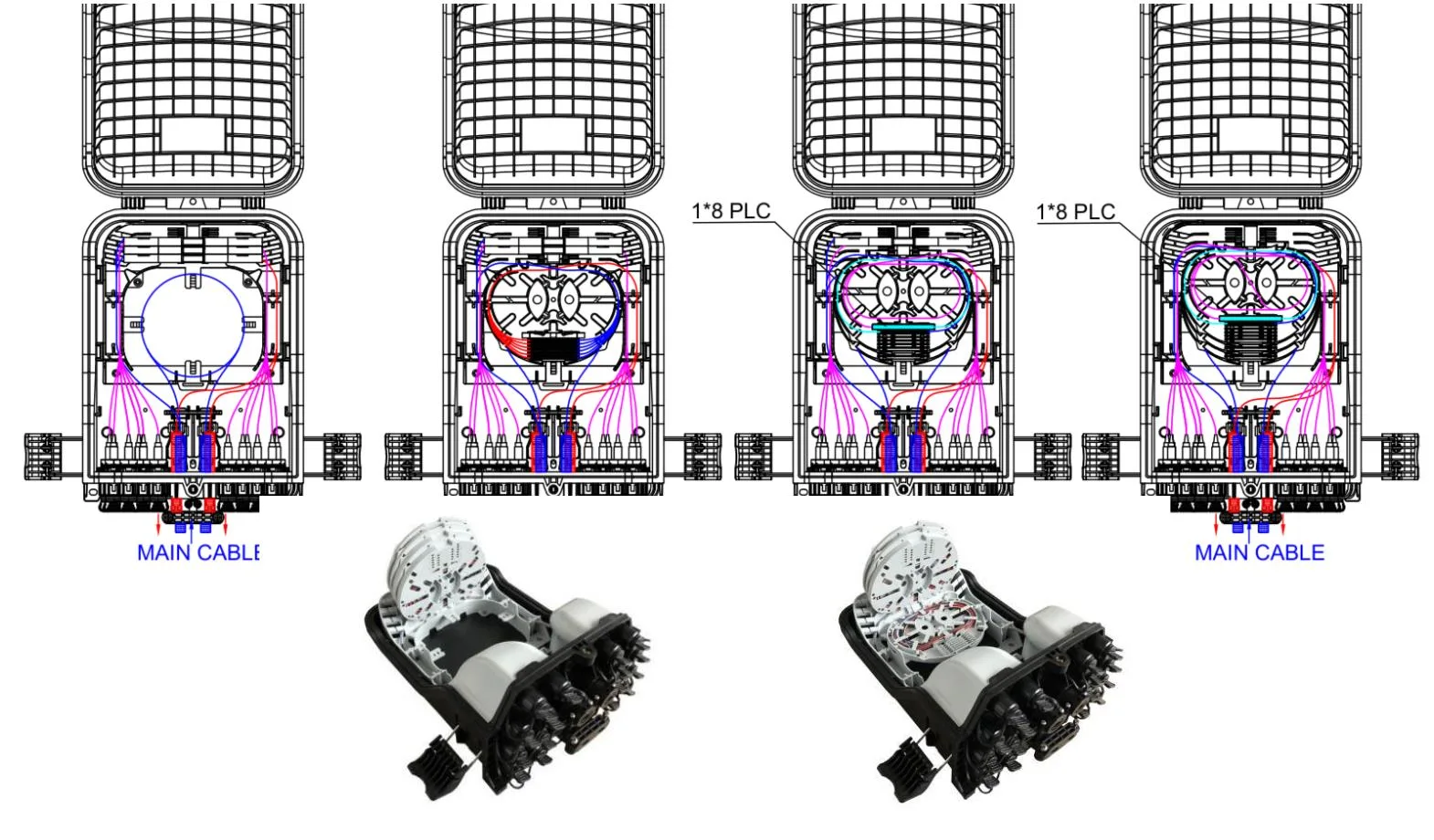

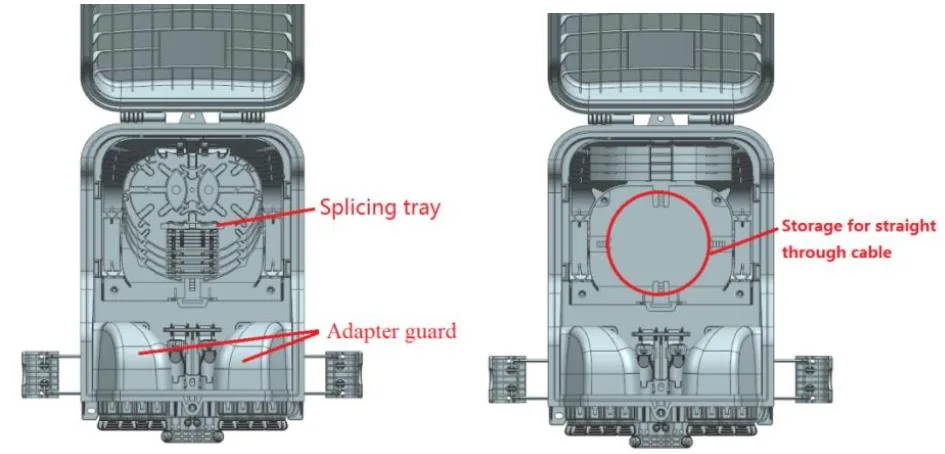

5.4 Produktkabelwege

GFS-16SX-Routing-Diagramm

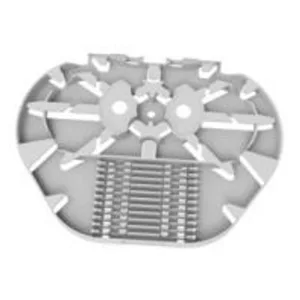

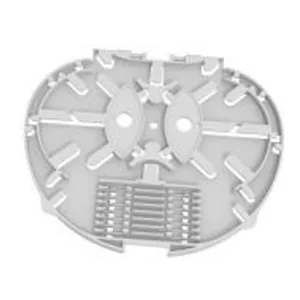

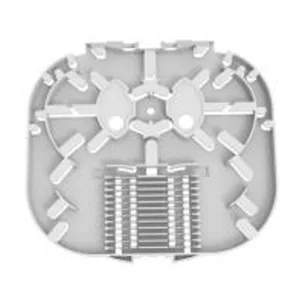

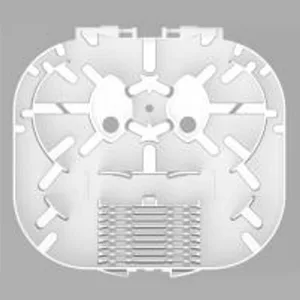

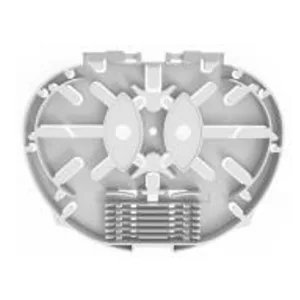

5.5 Spleißschale

Artikel	Spleißschale a	Spleißschale b	Splitterschale A-1	Spleißschale c
Abmessungen (H*w*d, mm)	134*104*8	134*104*4	134*104*8
Nettogewicht (kg)	0.021	0.015	0.021
Farbe	Ral7035	Ral7035	Ral7035
Material	PC+ABS	PC+ABS	PC+ABS
Spleißkapazität eines Tabletts (Kerne)	12 (2 Schichten von Wärme schrumpfbarer Schutzhülle)	8 (1 Schicht Wärme schrumpfbarer Schutzhülle)	6 (2 Schichten von Wärme schrumpfbarer Schutzhülle)
Splitterkapazität eines Tabletts (PCs)	1 (SPS 1x2, 1x4, 1x8, 0,9 mm Faser, 60x7x4mm)	/	1  (SPS 1x16, 0,9 mm Faser, 60x12x4mm)
Maximal (PCs)	4	8	4
Standard (PCs)	2	/	/
Hinweis: 1. Die oben genannten Tabletts können entsprechend den Anforderungen gemischt werden. 2. Konfigurationsregeln: 1A = 2B = 2C = 1D = 1E = 2F 3. Die Arten von Faserscheiben nehmen kontinuierlich zu

Artikel	Spleißschale c	Spleißschale d	Spleißschale e	Spleißschale E-1
Abmessungen (H* W*d, mm)	136*104*4	136*104*8	135*125*8	135*125*8
Nettogewicht (kg)	0.018	0.024	0.033	0.033
Farbe	Ral7035	Ral7035	Ral7035	Ral7035
Material	PC+ABS	PC+ABS	PC+ABS	PC+ABS
Spleißkapazität eines Tabletts (Kerne)	12 (1 Schicht Wärme schrumpfbarer Schutzhülle)	24 (2 Schichten schrumpfbarer Schutzhülle)	24 (2 Schichten schrumpfbarer Schutzhülle)	18 (2 Schichten schrumpfbarer Schutzhülle)
Splitterkapazität eines Tabletts (PCs)	/	/	1 (SPS 1x2, 1x4, 1x8, 0,9 mm Faser, 60x7x4mm)	1 (SPS 1x16, 0,9 mm Faser, 60x12x4mm)
Maximal (PCs)	8	4	4	4
Standard (PCs)	/	/	/	/
Notiz: 1. Die oben genannten Tabletts können entsprechend den Anforderungen gemischt werden. 4. Konfigurationsregeln: 1A = 2B = 2C = 1D = 1E = 2F 3. Die Arten von Faserscheiben nehmen kontinuierlich zu

5.3 Zubehör

NEIN.	Teilname	Referenzbild	Einheit	Menge	Bemerkung
1	Benutzermanual	/	PCs	1	IN
2	Splitter -Testbericht	/	PCs	1	IN
3	Schlüssel		PCs	1	"D" -Typ

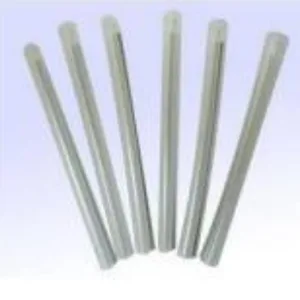

4	Wärme-sanfbare Schutzhülle		PCs	16	L = 45 mm, Optional als Kundenanfrage

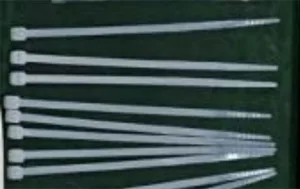

5	Nylon -Kabelbindung		PCs	10	3x100 mm

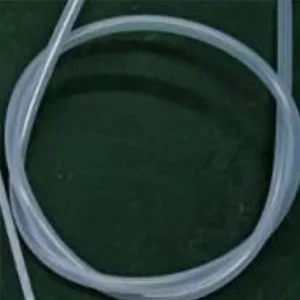

6	Backfaserschutzrohr		PCs	1	OD5mm x 50 cm

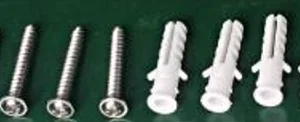

7	Wand montiertes Kit		Satz	1	Optional als Kundenanfrage. Erweiterter Plastikstopfen φ7.5x40 mm, PHILLIPS-Self-Tapping-Schrauben M5x40mm.

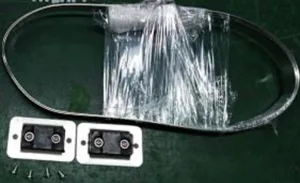

8	Stabs-Kit		Satz	1	Optional als Kundenanfrage
9	Antennen montiertes Kit		Satz	1	Optional als Kundenanfrage
10	Drop -Kabelspeicher -Tablett		PCs	2	Optional als Kundenanfrage

6. Umweltmerkmale

Dieses Produkt entspricht der Richtlinie der ROHS -Umweltschutz und dem Gehalt an Blei, Cadmium, Quecksilber, hexavalentem Chrom, polybrominiertem Biphenyl (PBB) und polybrominiertem Diphenylether (PBDE) überschreitet die Grenze nicht.

7. Installation

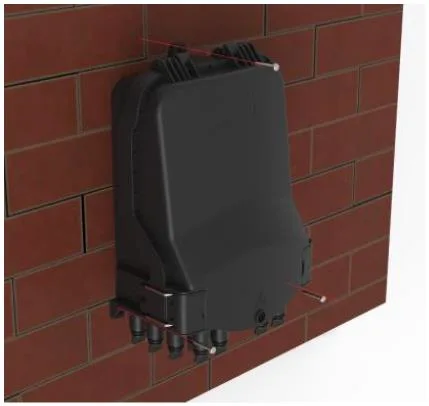

7.1. An der Wand montierte Installation

Bohrern Sie 3 Löcher in der Wand gemäß der Dimension in Tabelle 2, platzieren Sie den Expansions -PlugGGGGGER 7.5*40, platzieren Sie die Box, um die Löcher abzustimmen, und verwenden Sie die Schrauben zum Befestigen.

Wand montierte Installation

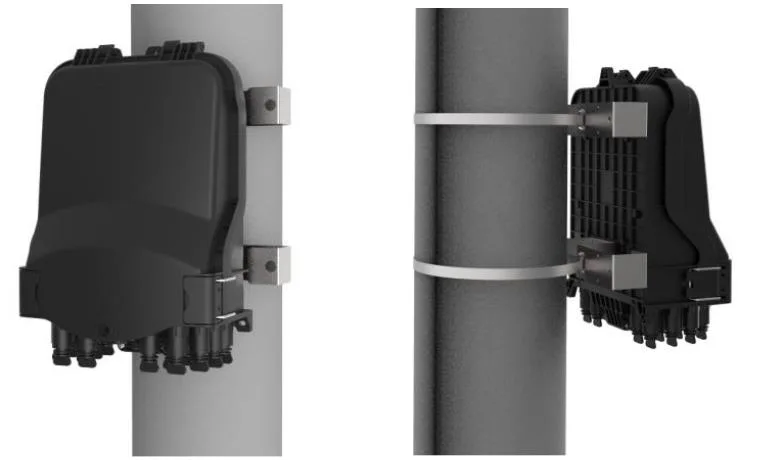

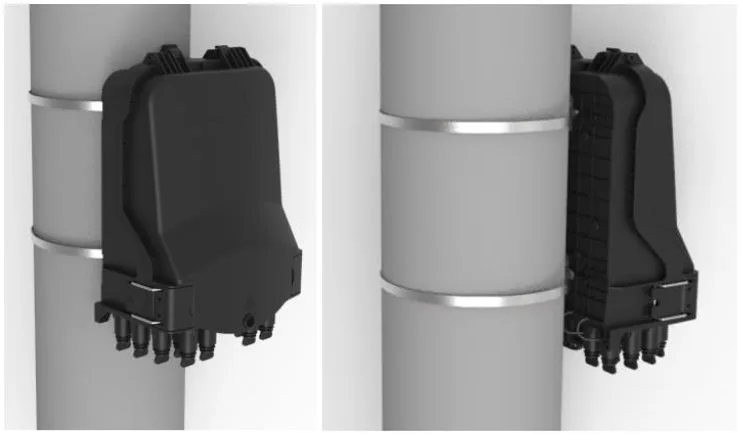

7.2. An der Pole montierte Installation

Geben Sie den Reifenring durch den Schlitz der Rückplatte und reparieren Sie ihn auf dem Telekommunikationsmast

Pole montierte Installation

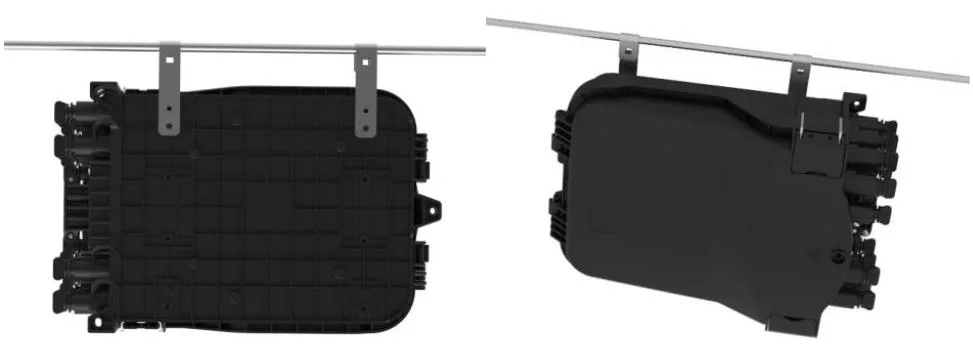

7.3 Die Gemeinkostenstruktur

Binden Sie die beiden auf dem Gehäuse des Overheads an dem Draht ein und verhindern, verhindern, dass der Gehäuse abfällt. (Bild 6)

Die Overhead -Struktur

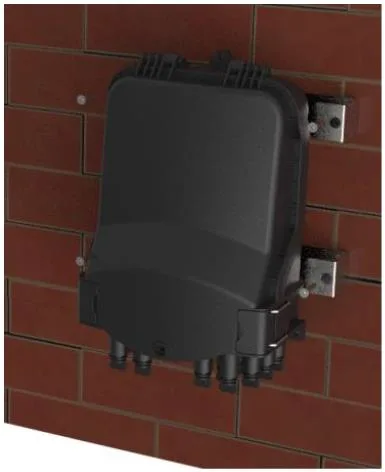

7.4 an der Wand montierte Installation (mit Drop-Kabelspeicher-Tablett)

Bohren Sie 4 Löcher in der Wand gemäß der Abmessung des Sturzkabel -Aufbewahrungsfachlochs, platzieren Sie den Expansionsstopfen φ 7,5 * 40, platzieren Sie die Schachtel, um die Löcher abzustimmen, und befestigen Sie sie mit den Schrauben.

An der Wand montierte Installation (mit Drop-Kabel-Aufbewahrungsfach)

7.5 Pole-montierte Installation (mit Drop-Kabelspeicher-Tablett)

Führen Sie den Edelstahlriemen durch den Schlitz des Drop -Cable -Lagerfachs und fixieren Sie ihn mit Schnalle auf der Stange.

An der Pole montierte Installation (mit Drop-Kabelspeicher-Tablett)

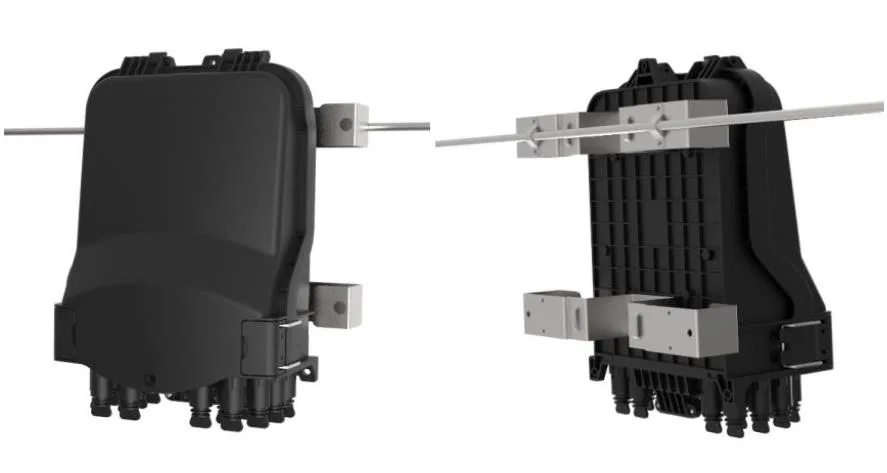

7.6. Antenneninstallation (mit Drop-Kabel-Speicherblech)

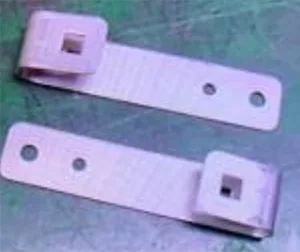

Verwenden Sie die kleine Metallplatte, um die Verteilungsbox am Messenger zu reparieren.

Antenneninstallation (mit Drop-Kabel-Speicherblech)

8. Steckerbetrieb

8.1 Vorverbundener Adapter - a （e）

⚫ Drehen Sie den Pfeil Teil des Faseranschlusss gegen den Uhrzeigersinn und nehmen Sie die Staubkappe heraus.

⚫ Der Pfeilteil des Faseranschlusses befindet sich oben. Führen Sie den Faseranschluss in den Sockel ein und drehen Sie dann den Pfeil Teil im Uhrzeigersinn.

8.2 vorverbundenes Adapter - B （xl）

⚫ Führen Sie den optischen Faseranschluss einfügen, das sich um die losen Teile verbindet, und schließen Sie sie dann in den Adapter an.

⚫ XL Pre angeschlossene Adapterscheide am Adapter mit Kunststoffschlüssel einbauen.

⚫ Einlegen Sie den Stecker der Schnappfeder in die Hülle.

⚫ Die Kabelklemme muss installiert sein und die Leitung muss in der Nähe des Steckers liegen.

⚫ Schrauben Sie die Lederkabelklemmsitzkappe auf der Hülle im Uhrzeigersinn ab

8.3 Vorverbundener Adapter - C.

⚫ Drücken Sie den Gleitring auf den vorgeformten optischen Faserstopfen in Richtung des Pfeils, um die Staubkappe zu entfernen. Drücken Sie die Taste, um die Staubkappe am Adapter in Richtung des Pfeils herauszunehmen.

⚫ Richten Sie den Körper des vorgeformten Steckers mit der Adapterschnalle aus, bis er befestigt ist. Schließen Sie die beiden Staubabdeckungen auf die gleiche Weise an.

⚫ Der installierte vorgefertigte Stecker drückt den Gleitring, um die Schnalle abzulassen, und ziehen Sie dann den Hauptkörper nach hinten, um ihn zu trennen.

8.4 vorverbundenes Adapter - D.

⚫ Drehen Sie den Pre angeschlossenen Stecker gegen den Uhrzeigersinn und öffnen Sie die vor verbundene Steckerabdeckung in Richtung des Pfeils.

⚫ Schließen Sie den vor verbundenen Stecker D und den Pre -angeschlossenen Adapter D in Richtung des Pfeils an und drehen Sie den Stecker im Uhrzeigersinn, um ihn zu beheben.

8.5 vorverbundenes Adapter - e (a)

⚫ Drehen Sie den Pre -angeschlossenen Stecker gegen den Uhrzeigersinn und öffnen Sie die vor verbundene Steck- und Staubabdeckung in Richtung des Pfeils

⚫ Schließen Sie den vor verbundenen Stecker E und den Pre -angeschlossenen Adapter E in Richtung des Pfeils an und drehen Sie den Stecker im Uhrzeigersinn, um ihn zu beheben.

8.6 Vorverbundener Adapter - SC

⚫ Führen Sie den optischen Faseranschluss einfügen, das sich um die losen Teile verbindet, und schließen Sie sie dann in den Adapter an.

⚫ XL Pre angeschlossene Adapterscheide am Adapter mit Kunststoffschlüssel einbauen.

⚫ Einlegen Sie den Stecker der Schnappfeder in die Hülle.

⚫ Die Kabelklemme muss installiert sein und die Leitung muss in der Nähe des Steckers liegen.

⚫ Schrauben Sie die Lederkabelklemmsitzkappe im Uhrzeigersinn auf der Hülle.

8.7 Vorverbundener Adapter - G.

9. Paket

1pc in einem Bubble -Beutel, 420*350 mm;

1pc in einem kleinen Karton, 340*230*150 mm, Bruttogewicht beträgt 1,5 kg;

10pcs in einem großen Wellkarton, 480*360*805 mm, das Bruttogewicht beträgt 16 kg.
