1.1 Beschreibung
Vorverbundene optische Verteilungsbox als fortschrittlichste FTTX-Netzwerkverteilungsknotengeräte, bieten Sie eine schnelle und zuverlässige Verbindung, einen guten Schutz und eine gute Verwaltung für die FTTX Netzwerk.
| Produktionstyp | Einstufung |
| GFS-18BYK | Vorverbundene Glasfaserkabelverteilungsbox |

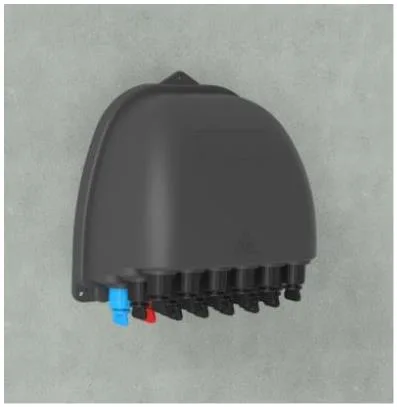

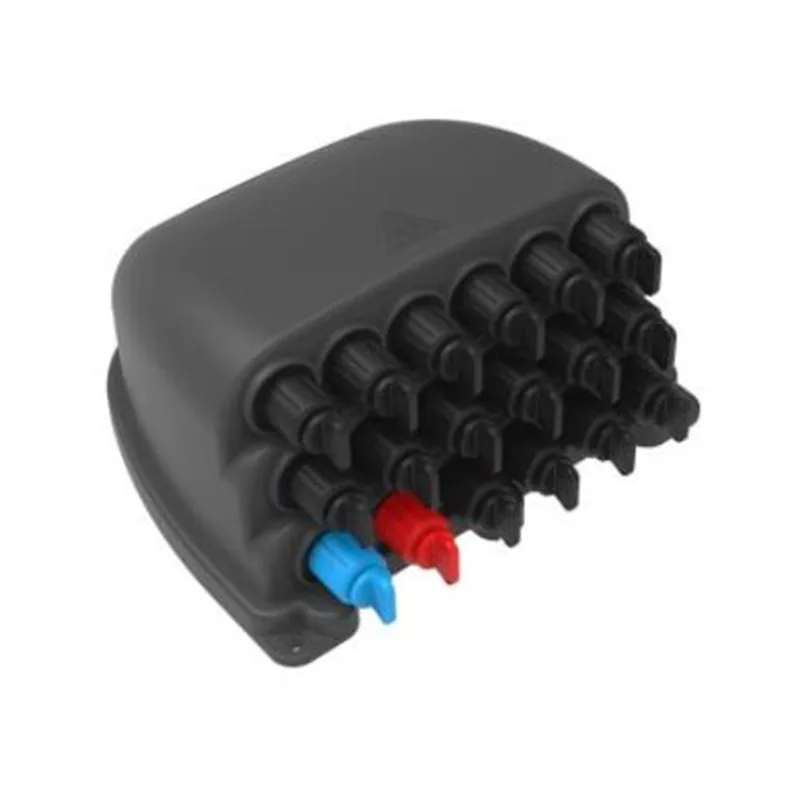

Aussehen von GFS-18Byk
1.2 Standards entsprechen
Die angebotene Produktion wird gemäß den Standards wie folgt entworfen, hergestellt und getestet:
| Das-t G.652 | Eigenschaften einer einzelmodischen optischen Faser |
| IEC 60794-1-1 | Optische Glasfaser-Kabel-Teil 1-1: Generika-Generalspezifikationen |
| IEC 60794-1-2 | Optische Glasfaser-Kabel-Teil 1-2: Generische Spezifikationsbasic optische Kabelprüfungsverfahren |
1.3 Anwendungsumgebung
| Artikel | Wert |
| Betriebstemperatur | -40 ºC ～+65 ºC |
| Installationstemperatur | -5 ºC ～+40 ºC |
| Lagertemperatur | -40ºC ～+65 ºC |
| Atmosphärischer Druck | 70 ～ 106 kPa |
| Relative Luftfeuchtigkeit | ≤ 93 ％ (+40 ℃) |
1. Die untere Schale und die obere Abdeckung sind abnehmbar mit Schrauben befestigt.
2. Material: pp.
3. Feuchtigkeitssicher, wasserdicht, staubdicht, Anti-Aging.
4. Schutzstufe bis zu IP68.
5. Der Innenraum ist mit 1x2 FBT -Splitter + 1x16 Plc Splitter ausgestattet.
6. Installationsmethode: Pole montiert, an der Luft montiert, wand montiert.
3.1 Mechanische Spezifikationen
| Artikel | Spezifikationen | Bemerkung |
| Wohnmaterial | Modifizierter PP -Kunststoff | |
| Material des Metallzubehörs | Hochwertiger Edelstahl | |

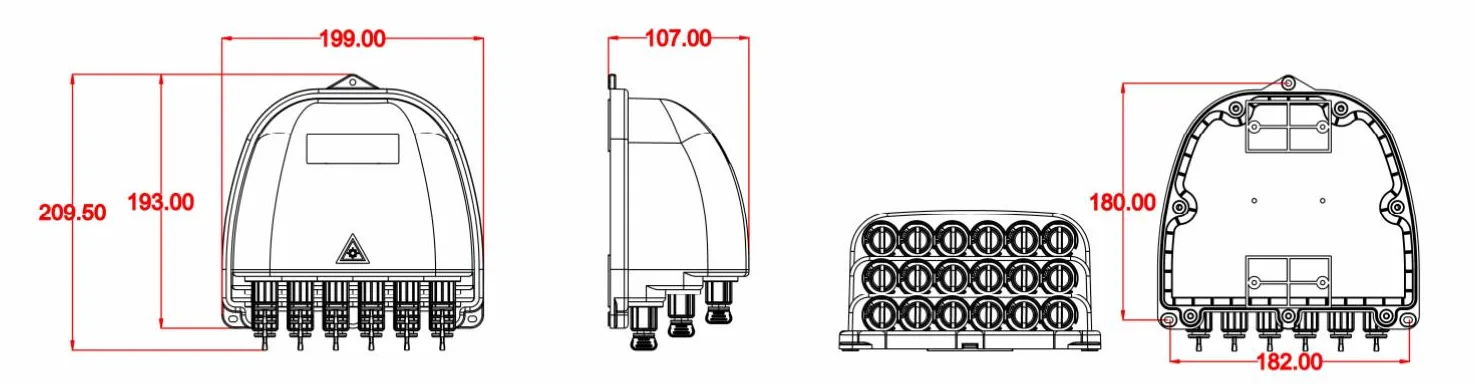

| Externe Dimension (MM) | 199*193*107 mm | Ohne Adapter |
| Farbe | Schwarz | |
| Installationslochposition (mm) | 180*182 | |
| Anzahl der vorverbindlichen Adapter | 18 | |
| Splitter | 1x2 FBT Splitter + 1x16 Plc Splitter | |
| IP -Note | IP68 | |
| Entflammbarkeit | UL94-HB | Es kann entsprechend den Bedürfnissen angepasst werden. |
| Neutrales Salzspray -Test (NSS) | 48H |
3.2 Optische Spezifikationen
| Splitter oder Zopf | Die (db) | RL (DB) | Die (db) | Testmethode |
| Zopf/Splitter | Verteilungsbox | |||
| Zopf-SC/APC-00-SM-SX (1C1F)- OD0.9mm-PVC-G657A2-Kable Farbe (Standardeinstellungen) -indoor-rohs-1,5m |
≤ 0,3 | ≥55 dB | ≤ 0,5 | IL: IEC61300-3-4 Methode b RL: IEC61300-3-6 Methode 1 |
| 1x2 Plc Splitter mit SCAPC Stecker |
≤4,0 | ≥55 dB | ≤4,2 | |
| 1x4 Plc Splitter mit SCAPC Stecker |
≤ 7,4 | ≥55 dB | ≤ 7,6 | |
| 1x 8 Plc Splitter mit SCAPC Stecker |
≤ 10,5 | ≥55 dB | ≤ 10,7 | |
| 1x 16 Plc Splitter mit SCAPC Stecker |
≤ 133,5 | ≥55 dB | ≤ 133,7 | |
Die in der obigen Tabelle angezeigten optischen Parameter sind Standardwerte und können gemäß den Anforderungen angepasst werden.

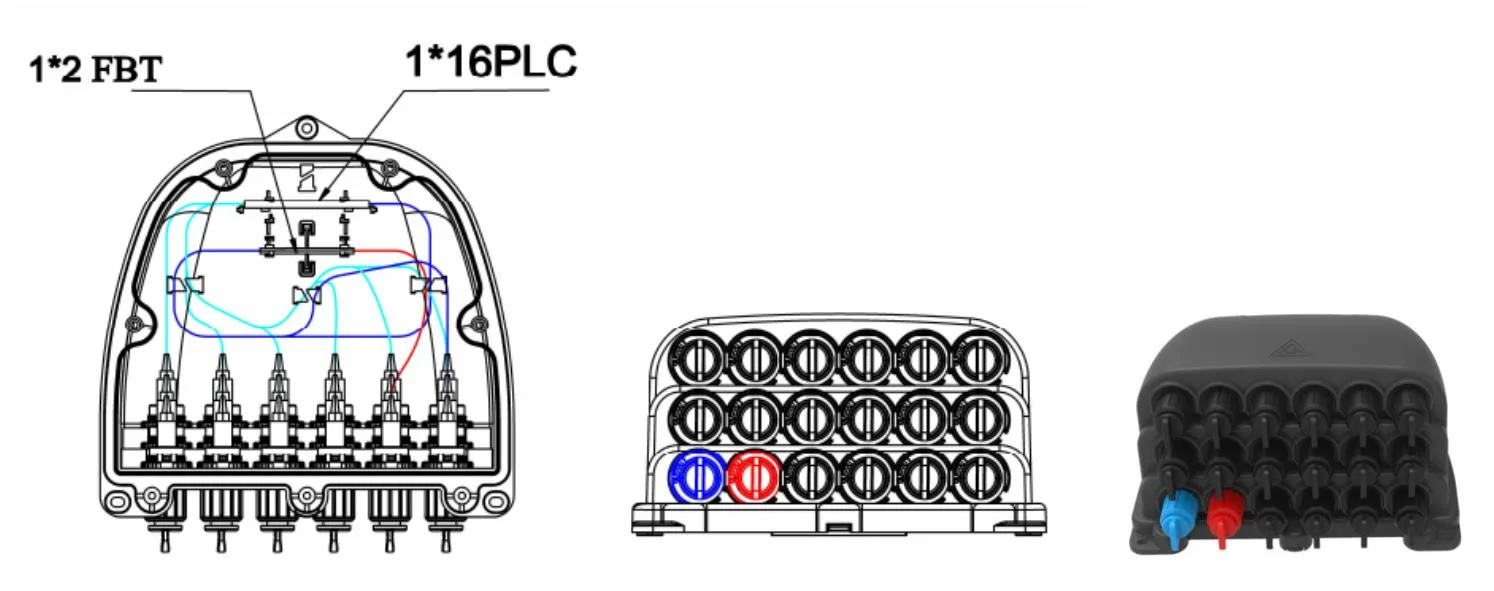

4.1 Produktkabelwege:
GFS-18BYK (1 * 2FBT + 1 * 16 Plc Splitter Cable Ways)

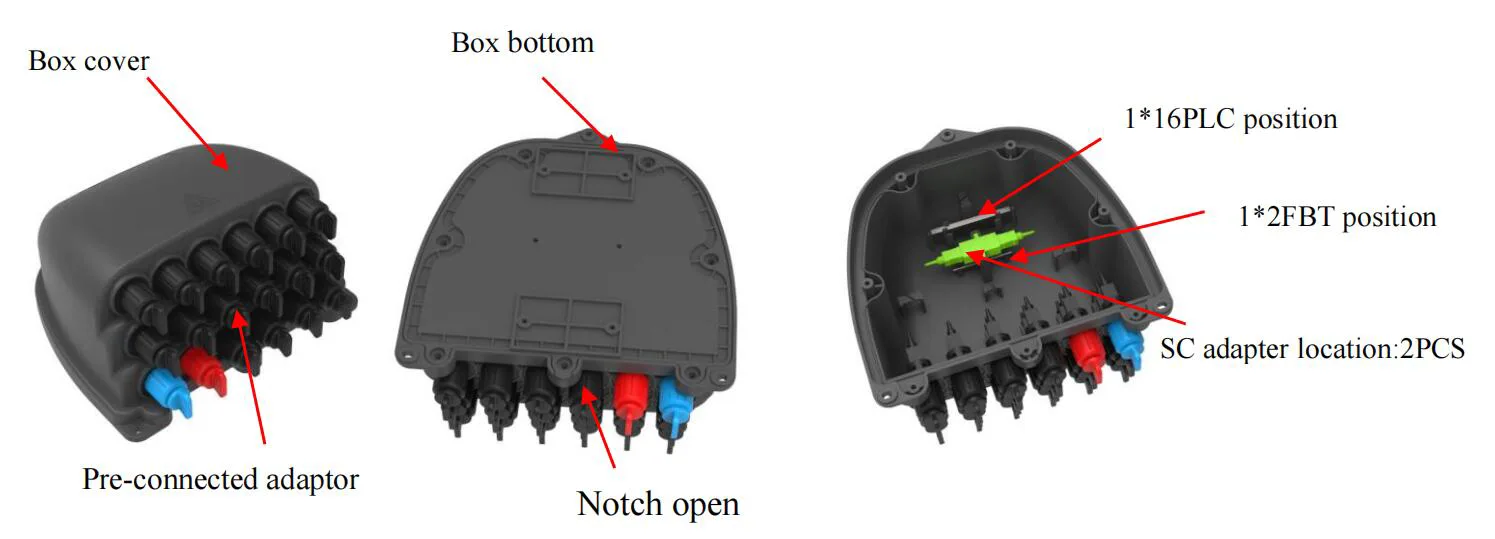

4.2.1 Hauptteile
| NEIN. | Teilname | Einheit | Menge | Bemerkung |
| 1 | Box unten | PCs | 1 | |
| 2 | Boxabdeckung | PCs | 1 | |
| 3 | Vorverbundener Adapter | PCs | 18 | |
| 4 | 1 * 2FBT + 1 * 16 Plc Splitter | PCs | 9 |
4.2.2 Zubehör
| NEIN. | Teilname | Referenzbild | Einheit | Menge | Bemerkung |
| 1 | Benutzermanual | / | PCs | 1 | IN |
| 2 | Splitter -Testbericht | / | PCs | 1 | IN |
| 3 | Wand montiertes Kit |
|
Satz | 1 | Optional als Kundenanfrage |
| 4 | Stabs-Kit |
|
Satz | 1 | Optional als Kundenanfrage |
| 5 | Antennen montiertes Kit |
|
Satz | 1 | Optional als Kundenanfrage |
Dieses Produkt entspricht der Richtlinie der ROHS -Umweltschutz und dem Gehalt an Blei, Cadmium, Quecksilber, hexavalentem Chrom, polybrominiertem Biphenyl (PBB) (PBB) und polybrominiertem Diphenylether (PBDE) überschreitet die Grenze nicht.
6.1. An der Wand montierte Installation
Bohrern Sie 3 Löcher in der Wand gemäß der Abmessung, platzieren Sie den Expansionsstopfen φ7.5*40, platzieren Sie die Box, um die Löcher abzustimmen, und verwenden Sie die Schrauben, um sich zu befestigen.
Wand montierte Installation

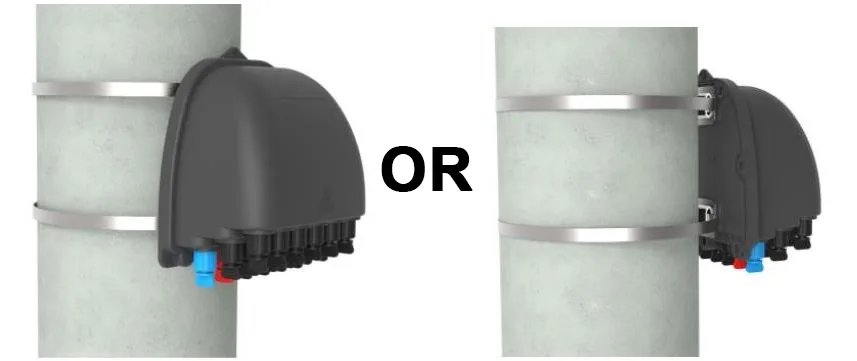

6.2. An der Pole montierte Installation
Geben Sie den Reifenring durch den Schlitz der Rückplatte und reparieren Sie ihn auf dem Telekommunikationsmast
Pole montierte Installation

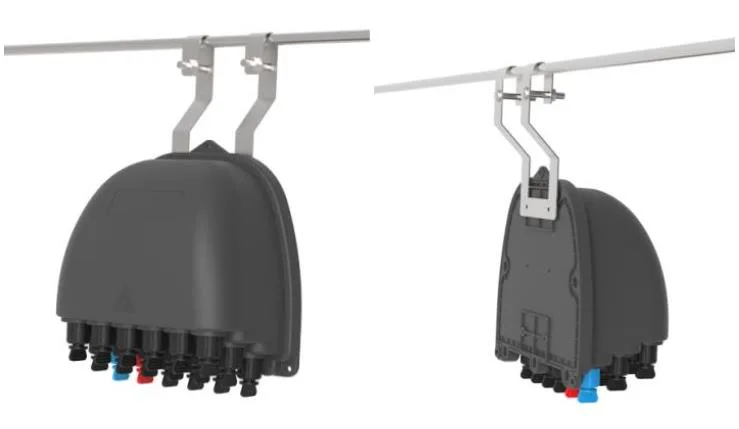

6.3 Die Gemeinkostenstruktur
Binden Sie die beiden auf dem Gehäuse des Overheads an dem Draht ein und verhindern, verhindern, dass der Gehäuse abfällt. (Bild 6)
An der Pole montierte Installation
7.1 Vorverbundener Adapter - a （e）
⚫ Drehen Sie den Pfeil Teil des Faseranschlusss gegen den Uhrzeigersinn und nehmen Sie die Staubkappe heraus.
⚫ Der Pfeilteil des Faseranschlusses befindet sich oben. Führen Sie den Faseranschluss in den Sockel ein und drehen Sie dann den Pfeil Teil im Uhrzeigersinn.
7.2 vorverbundenes Adapter - B （xl）
⚫ Führen Sie den optischen Faseranschluss einfügen, das sich um die losen Teile verbindet, und schließen Sie sie dann in den Adapter an.
⚫ XL Pre angeschlossene Adapterscheide am Adapter mit Kunststoffschlüssel einbauen.
⚫ Einlegen Sie den Stecker der Schnappfeder in die Hülle.
⚫ Die Kabelklemme muss installiert sein und die Leitung muss in der Nähe des Steckers liegen.
⚫ Schrauben Sie die Lederkabelklemmsitzkappe auf der Hülle im Uhrzeigersinn ab
7.3 Vorverbundener Adapter - C.
⚫ Drücken Sie den Gleitring auf den vorgeformten optischen Faserstopfen in Richtung des Pfeils, um die Staubkappe zu entfernen. Drücken Sie die Taste, um die Staubkappe am Adapter in Richtung des Pfeils herauszunehmen.
⚫ Richten Sie den Körper des vorgeformten Steckers mit der Adapterschnalle aus, bis er befestigt ist. Schließen Sie die beiden Staubabdeckungen auf die gleiche Weise an.
⚫ Der installierte vorgefertigte Stecker drückt den Gleitring, um die Schnalle abzulassen, und ziehen Sie dann den Hauptkörper nach hinten, um ihn zu trennen.
7.4 vorverbundenes Adapter - D.
⚫ Drehen Sie den Pre angeschlossenen Stecker gegen den Uhrzeigersinn und öffnen Sie die vor verbundene Steckerabdeckung in Richtung des Pfeils.
⚫ Schließen Sie den vor verbundenen Stecker D und den Pre -angeschlossenen Adapter D in Richtung des Pfeils an und drehen Sie den Stecker im Uhrzeigersinn, um ihn zu beheben.
7.5 Vorverbundener Adapter - e (a)
⚫ Drehen Sie den Pre -angeschlossenen Stecker gegen den Uhrzeigersinn und öffnen Sie die vor verbundene Steck- und Staubabdeckung in Richtung des Pfeils
⚫ Schließen Sie den vor verbundenen Stecker E und den Pre -angeschlossenen Adapter E in Richtung des Pfeils an und drehen Sie den Stecker im Uhrzeigersinn, um ihn zu beheben.
7.6 Vorverbundener Adapter - SC
⚫ Führen Sie den optischen Faseranschluss einfügen, das sich um die losen Teile verbindet, und schließen Sie sie dann in den Adapter an.
⚫ XL Pre angeschlossene Adapterscheide am Adapter mit Kunststoffschlüssel einbauen.
⚫ Einlegen Sie den Stecker der Schnappfeder in die Hülle.
⚫ Die Kabelklemme muss installiert sein und die Leitung muss in der Nähe des Steckers liegen.
⚫ Schrauben Sie die Lederkabelklemmsitzkappe im Uhrzeigersinn auf der Hülle.
| Artikel | Material | Größe (mm) | Menge | Bruttogewicht (kg) |
| Unabhängige Produktverpackung | Karton | 220*210*120 | 1 | 0.9 |
| Außenverpackungskarton | Karton | 460*440*635 | 20 | 19 |
| HINWEIS: Ohne Drop -Kabel -Aufbewahrungsfach | ||||
