1.1 Beschreibung
Vorverbundene optische Verteilungsbox als die fortschrittlichsten FTTX-Netzwerkverteilungsknotengeräte bieten eine schnelle und zuverlässige Verbindung, einen guten Schutz und eine gute Verwaltung für das FTTX-Netzwerk.
| Produktionstyp | Einstufung |
| GFS-8SX | Vorverbundene Glasfaserkabelverteilungsbox |

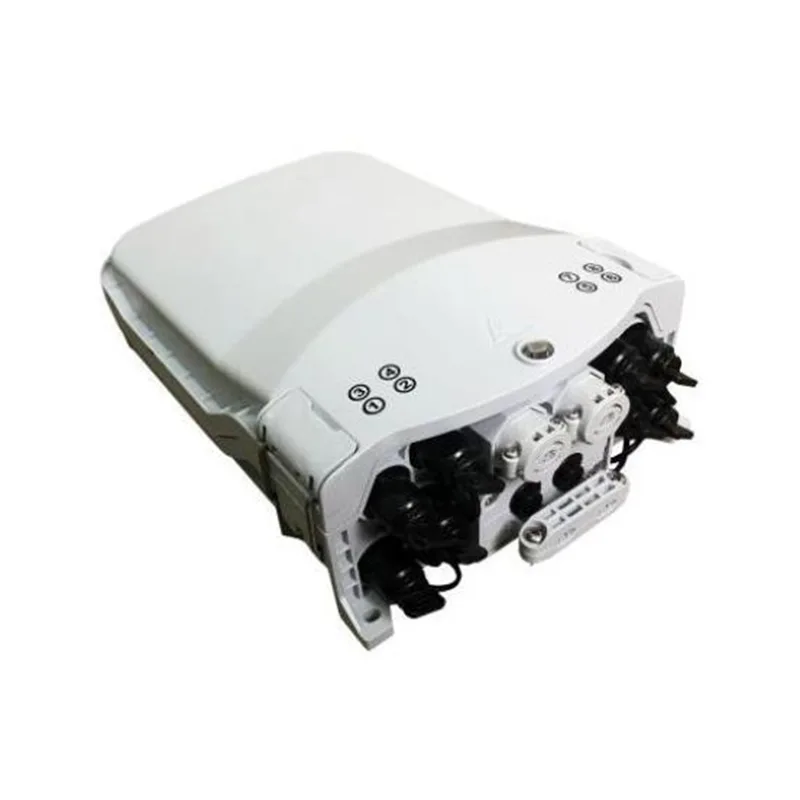

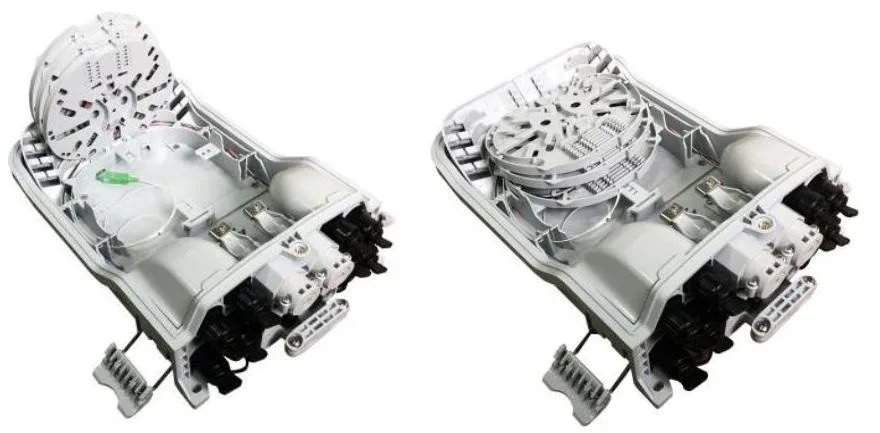

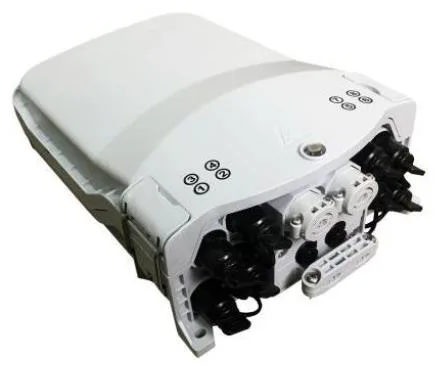

Aussehen von GFS-8SX
1.2 Standards entsprechen
Die angebotene Produktion wird gemäß den Standards wie folgt entworfen, hergestellt und getestet:
| Das-t G.652 | Eigenschaften einer einzelmodischen optischen Faser |
| IEC 60794-1-1 | Optische Glasfaser-Kabel-Teil 1-1: Generika-Generalspezifikationen |
| IEC 60794-1-2 | Optische Glasfaser-Kabel-Teil 1-2: Generische Spezifikationsbasic optische Kabelprüfungsverfahren |
1.3 Anwendungsumgebung
| Artikel | Wert |
| Betriebstemperatur | -40 ºC ～+65 ºC |
| Installationstemperatur | -5 ºC ～+40 ºC |
| Lagertemperatur | -40ºC ～+65 ºC |
| Atmosphärischer Druck | 70 ～ 106 kPa |
| Relative Luftfeuchtigkeit | ≤ 85 ％ (+30 ℃) |
1. Konstruktionsdesign, einfacher Betrieb und angemessenes Routing.
2. Material: PC+ABS.
3. Feuchtigkeitssicher, wasserdicht, staubdicht, Anti-Aging.
4. Schutzstufe bis zu IP65.
5. 1 ovaler optischer Kabeleintrag, 2 Zweig-optische Kabeleinträge und 8 vorgezogene Adapter.
6. Verschiedene Arten von Spleißschalen sind verfügbar.
7. Installationsmethode: Pole montiert, an der Luft montiert, wand montiert.
8. Es kann mit einem Drop -Kabel -Aufbewahrungsfach ausgestattet werden, um die Lagerung von 50 Metern 5 mm rundem Kabel zu erfüllen.
3.1 Mechanische Spezifikationen
| Artikel | Spezifikationen | Bemerkung |
| Wohnmaterial | PC+ABS | |
| Material der internen Komponenten | PC+ABS/ABS | |
| Material des Metallzubehörs | Hochwertiger Edelstahl | |

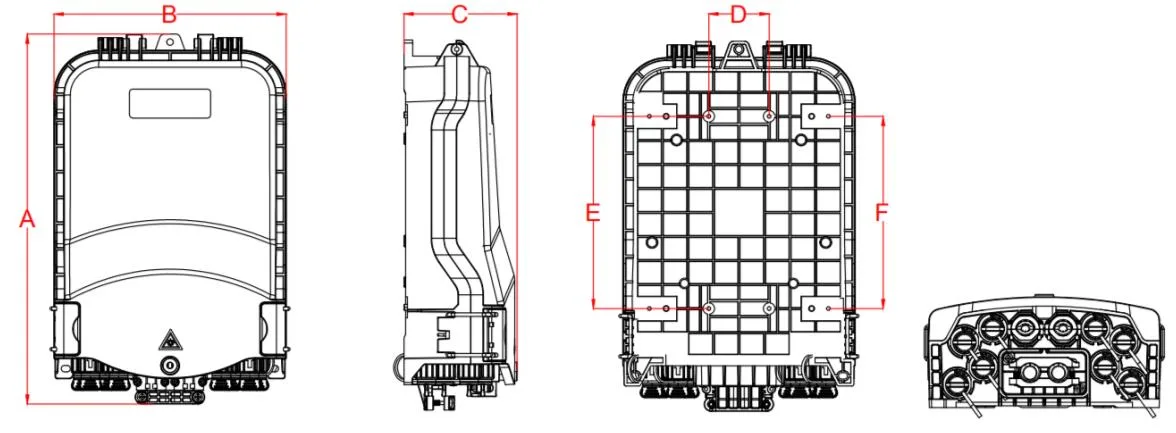

| Externe Dimension (MM) | 319.3*200*97,5 (a*b*c) | |
| Installationslochposition (mm) | 52*166*166 (DXEXF) | |
| Farbe | Pantone 428c | Anpassbar |
| Größe und Menge des optischen Kabellochs |
1 ovaler optischer Kabeleintrag, 2 Zweig optische Kabeleinträge und 8 vorgezogene Adapter |
|
| Fusionskapazität (max) | 48 |
Tablett A, 12x4 = 48, 2 Schichten von Wärmevernetzung Spleißschutzhülle. |
| 64 |
Tablett B, 8x8 = 64, 1 Schicht hitzebrückbarer Schicht Spleißschutzhülle. |
|
| 96 |
Tablett C, 8x12 = 96, 1 Schicht hitzebrückbarer Schicht Spleißschutzhülle. |
|
| 96 |
Tablett D, Tablett E, 24x4 = 96, 2 Schichten von Wärmevernetzung Spleißschutzhülle. |
|
| 108 | Max: 1c+4d = 108 | |
| Micro Plc Splitter | 1x2 | Splittergröße: 60x7x4mm. Kann in Typ A installiert werden und tippen 1 PC pro Spleißschale. |
| 1x4 | ||
| 1x8 | ||
| 1*16 | Splittergröße: 60x12x4mm. Kann in Typ A-1 installiert werden, und Typ E-1 Spleißschale, 1 PC pro Spleißschale. |
|
|
Faserkabeldurchmesser des ungeschnittenen Durchgangs durch den Hafen (mm) |
Φ8 ~ φ18 | |
|
Faserkabeldimension Kabelanschluss (mm) |
Φ16 | |
| IP -Schutzstufe | IP65 | |
| Entflammbarkeit | Hb | Es kann entsprechend den Bedürfnissen angepasst werden. |
| Neutrales Salzspray -Test (NSS) | 48 h |
Optische Hauptparameter
| Splitter oder Zopf | Die (db) | RL (DB) | Die (db) | Testmethode |
| Zopf/Splitter | Verteilungsbox | |||
|
Zopf-SC/APC-00-SM-SX (1C1F)- OD0.9mm-PVC-G657A2-Kable Farbe (Standardeinstellungen) -indoor-rohs-1,5m |
≤ 0,3 | ≥55 dB | ≤ 0,5 |
IL: IEC61300-3-4 Methode bRL: IEC61300-3-6 Methode 1 |
|
1x2 Plc Splitter, mit SCAPC -Anschluss |
≤4,0 | ≥55 dB | ≤4,2 | |
|
1x4 Plc Splitter, mit SCAPC -Anschluss |
≤ 7,4 | ≥55 dB | ≤ 7,6 | |
|
1x 8 plc splitter, mit SCAPC -Anschluss |
≤ 10,5 | ≥55 dB | ≤ 10,7 | |
|
1x 16 Plc Splitter, mit SCAPC -Anschluss |
≤ 133,5 | ≥55 dB | ≤ 133,7 | |
Die in der obigen Tabelle angezeigten optischen Parameter sind Standardwerte und können gemäß den Anforderungen angepasst werden.
5.1 Produktkabelwege:

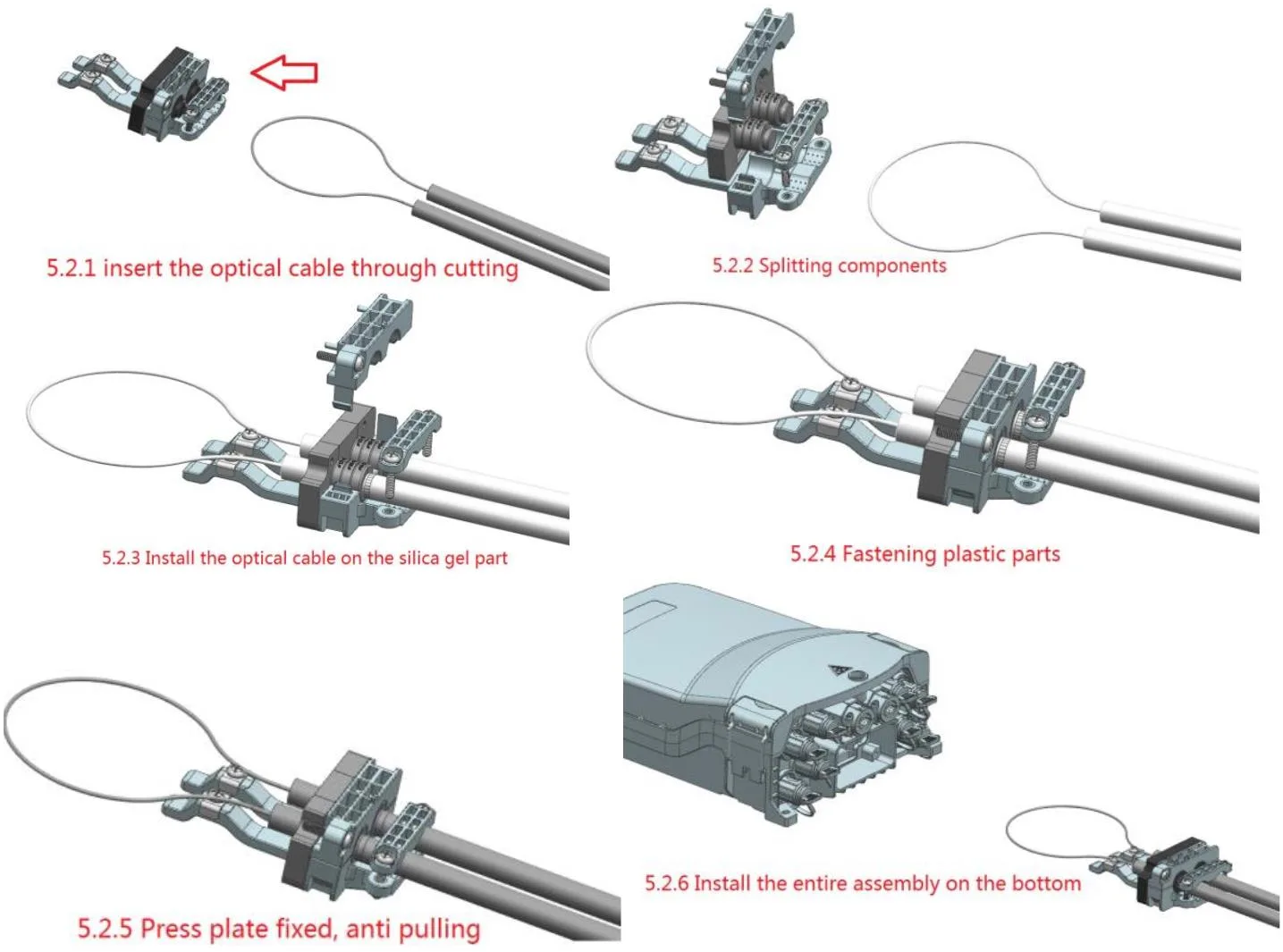

Schnelle Installation, Befestigung und Versiegelung des optischen Kabels mit dem schnellen Stecker.

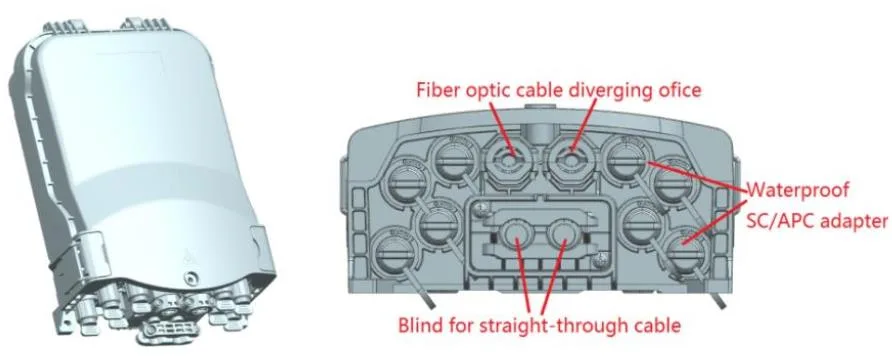

5.3 Glasfaserkabelbifurkation
5.4 Produktkabelwege

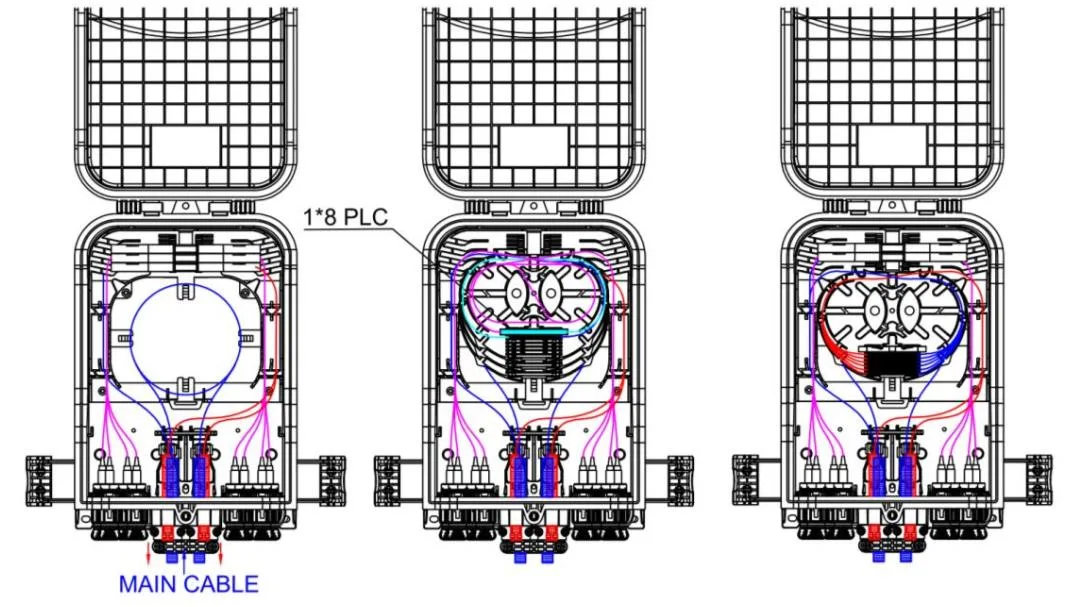

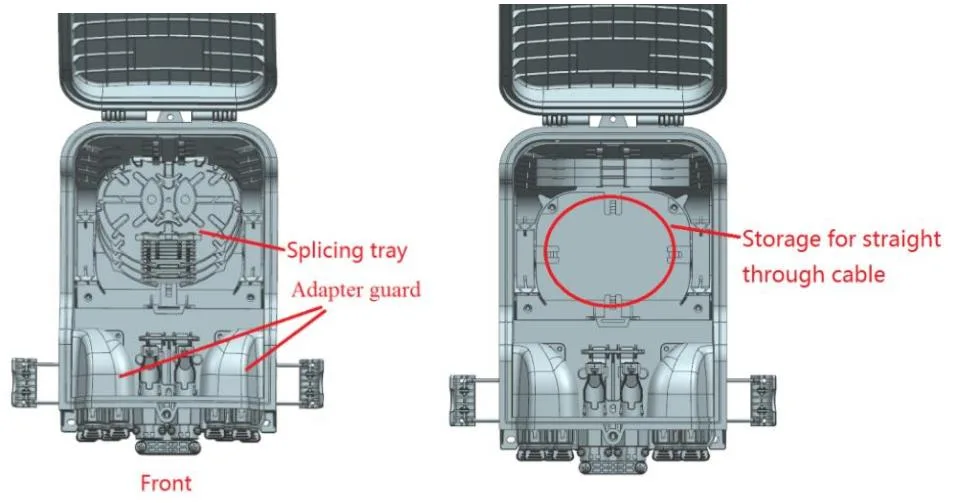

GFS-8SX-Routing-Diagramm
5.5 Spleißschale

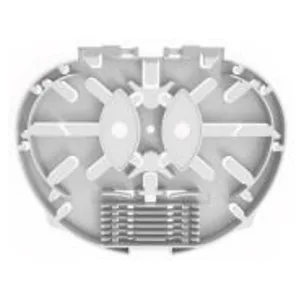

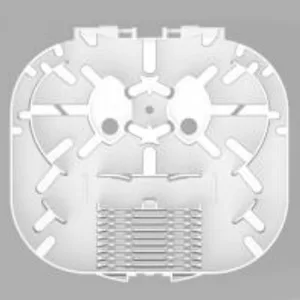

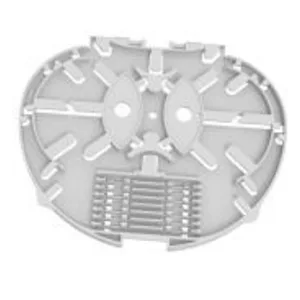

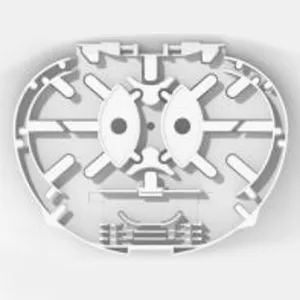

| Artikel | Spleißschale a | Spleißschale b | Splitterschale A-1 |
| Abmessungen (H* W*d, mm) |
134*104*8 | 134*104*4 | 134*104*8 |
| Nettogewicht (kg) | 0.021 | 0.015 | 0.021 |
| Bild |
 |
 |
 |
| Farbe | Ral7035 | Ral7035 | Ral7035 |
| Material | PC+ABS | PC+ABS | PC+ABS |
|
Spleißkapazität eines Tabletts (Kerne) |
12 (2 Schichten Wärme schrumpfbarer Schutzhülle) | 8 (1 Schicht Wärme schrumpfbarer Schutzhülle) | 6 (2 Schichten Wärme schrumpfbarer Schutzhülle) |
| Splitterkapazität eines Tabletts (PCs) | 1 (SPS 1x2, 1x4, 1x8, 0,9 mm Faser, 60x7x4mm) | / | 1 (SPS 1x16, 0,9 mm Faser, 60x12x4mm) |
| Maximal (PCs) | 4 | 8 | 4 |
| Standard (PCs) | 1 | / | / |
Notiz:
1. Die oben genannten Tabletts können entsprechend den Anforderungen gemischt werden.
2. Konfigurationsregeln: 1A = 2B = 2C = 1D = 1E
3. Die Arten von Faserscheiben nehmen kontinuierlich zu

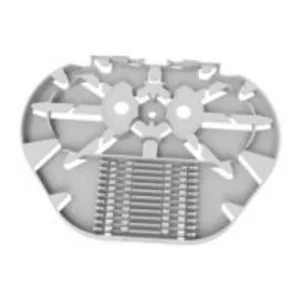

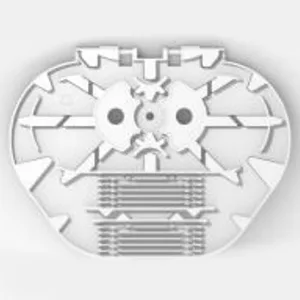

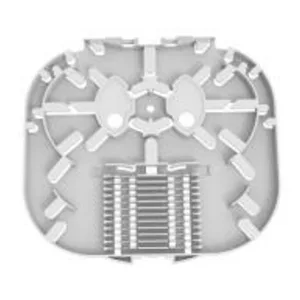

| Artikel | Spleißschale c | Spleißschale d | Spleißschale e | Spleißschale E-1 |
| Abmessungen (H* W*d, mm) |
136 * 104 * 4 | 136 * 104 * 8 | 135 *125 *8 | 135 *125 *8 |
| Nettogewicht (kg) | 0.018 | 0.024 | 0.033 | 0.033 |
| Bild |
 |
 |
 |
 |
| Farbe | Ral7035 | Ral7035 | Ral7035 | Ral7035 |
| Material | PC+ABS | PC+ABS | PC+ABS | PC+ABS |
| Spleißkapazität eines Tabletts (Kerne) | 12 (1 Schicht Wärme schrumpfbarer Schutzhülle) | 24 (2 Schichten Wärme schrumpfbarer Schutzhülle) | 24 (2 Schichten Wärme schrumpfbarer Schutzhülle) | 18 (2 Schichten Wärme schrumpfbarer Schutzhülle) |
| Splitterkapazität eines Tabletts (PCs) | / | / | 1 (SPS 1x2, 1x4, 1x8, 0,9 mm Faser, 60x7x4mm) | 1 (SPS 1x16, 0,9 mm Faser, 60x12x4mm) |
| Maximal (PCs) | 8 | 4 | 4 | 4 |
| Standard (PCs) | 2 | / | / | / |
Notiz:
1. Die oben genannten Tabletts können entsprechend den Anforderungen gemischt werden.
3. Konfigurationsregeln: 1A = 2B = 2C = 1D = 1E
3. Die Arten von Faserscheiben nehmen kontinuierlich zu
5.6 Zubehör
| NEIN. | Teilname | Referenzbild | Einheit | Menge | Bemerkung |
| 1 | Benutzermanual | / | PCs | 1 | IN |
| 2 | Splitter -Testbericht | / | PCs | 1 | IN |

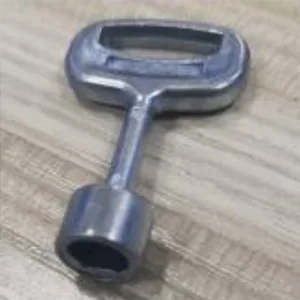

| 3 | Schlüssel |
|
PCs | 1 | "D" -Typ |

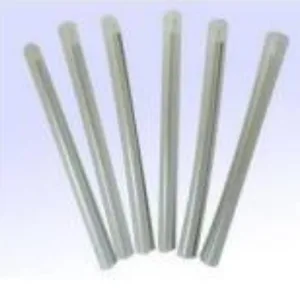

| 4 | Wärme-sanfbare Schutzhülle |
|
PCs | 8 | L = 45 mm |

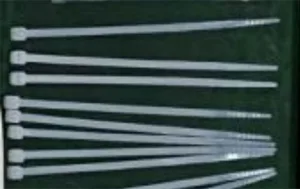

| 5 | Nylon -Kabelbindung |
|
PCs | 10 | 3x100 mm |

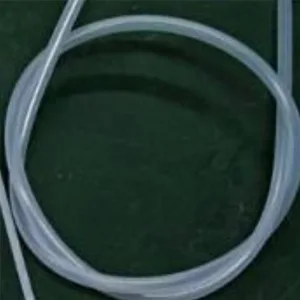

| 6 | Backfaserschutzrohr |
|
PCs | 1 | OD4mm x 50 cm |

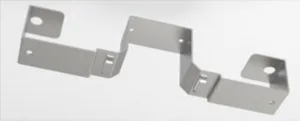

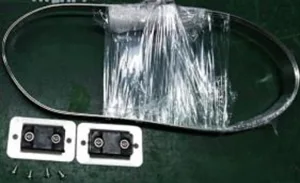

| 7 | Wand montiertes Kit |
|
Satz | 1 |

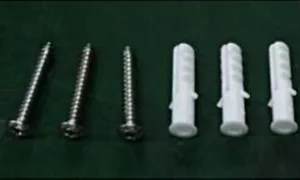

Optional als Kundenanfrage. (Erweiterter Kunststoffstopfen φ7.5x40mm, Phillips Selbstschleppschrauben M5x40 mm.) |
| 8 | Stabs-Kit |
|
Satz | 10 | Optional als Kundenanfrage |

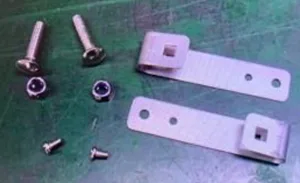

| 9 | Antennen montiertes Kit |
|
Satz | 10 | Optional als Kundenanfrage |
| 10 | Drop -Kabelspeicher -Tablett |
|
Satz | 10 | Optional als Kundenanfrage |
Dieses Produkt entspricht der Richtlinie der ROHS -Umweltschutz und dem Gehalt an Blei, Cadmium, Quecksilber, hexavalentem Chrom, polybrominiertem Biphenyl (PBB) und polybrominiertem Diphenylether (PBDE) überschreitet die Grenze nicht.
7.1. An der Wand montierte Installation

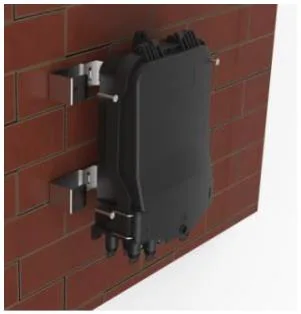

Bohrern Sie 3 Löcher in der Wand gemäß der Dimension in Tabelle 2, platzieren Sie den Expansionsstopfen φ7.5*40, platzieren Sie die Box, um die Löcher abzustimmen, und verwenden Sie die Schrauben, um sich zu befestigen.

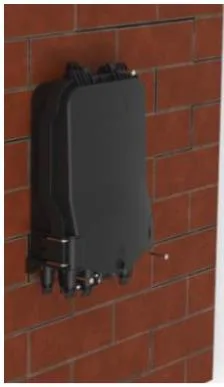

Wand montierte Installation

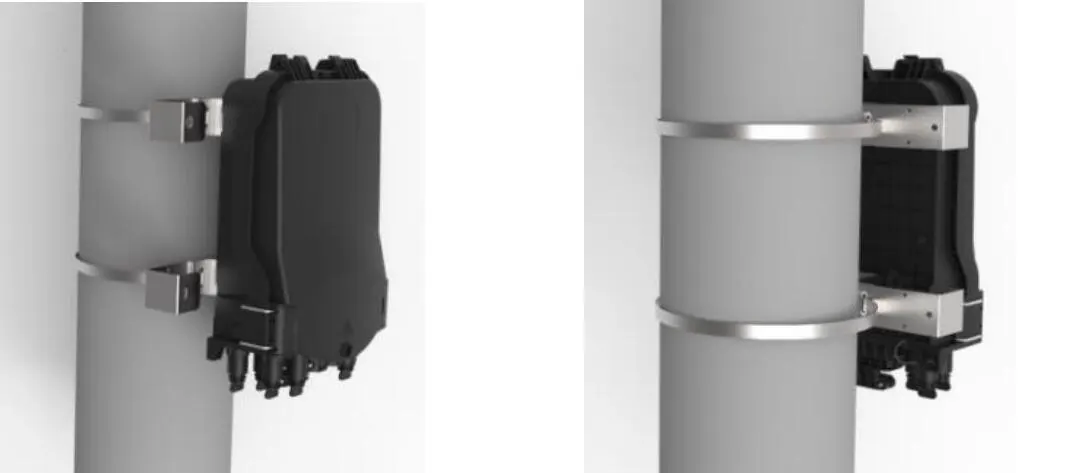

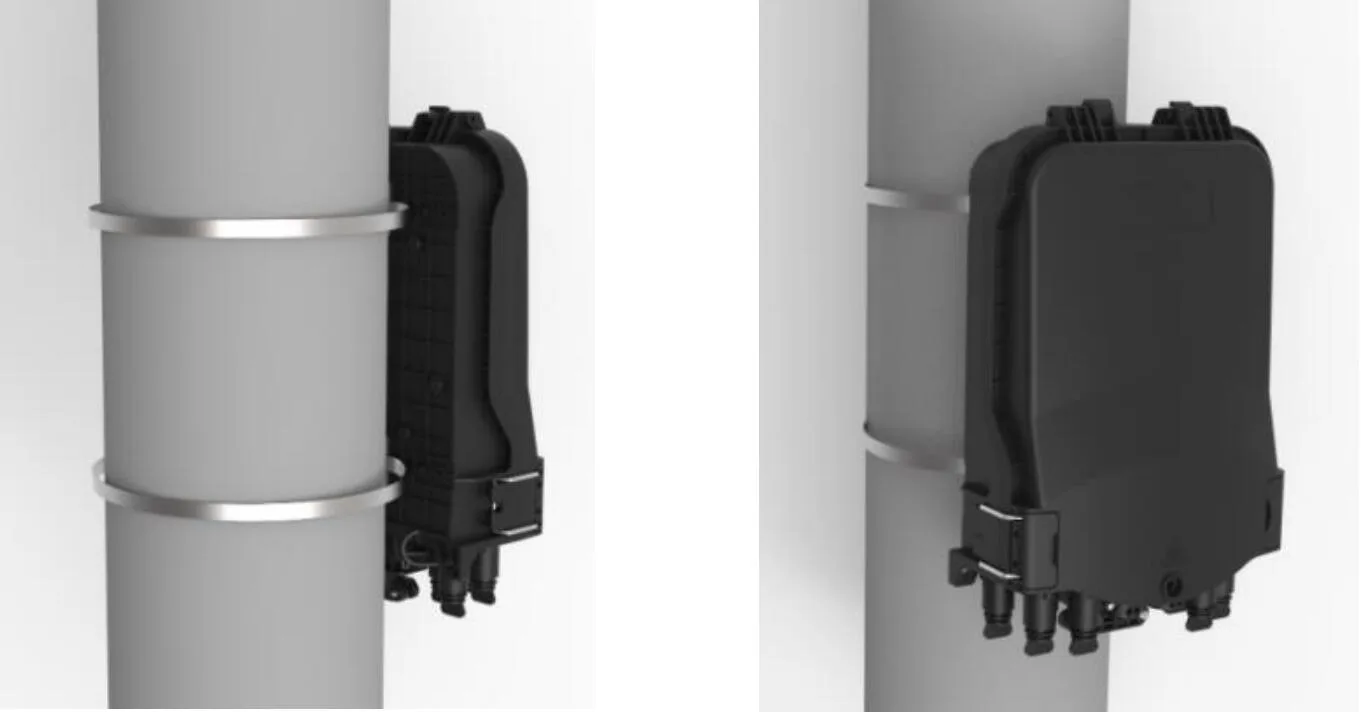

7.2. An der Pole montierte Installation
Geben Sie den Reifenring durch den Schlitz der Rückplatte und reparieren Sie ihn auf dem Telekommunikationsmast
Pole montierte Installation
7.3 Die Gemeinkostenstruktur
Binden Sie die beiden auf dem Chassis des Overheads an den Draht eingebauten und verschraubt dann, verhindern, dass der Gehäuse abfällt.
Die Overhead -Struktur
7.4 an der Wand montierte Installation (mit Drop-Kabelspeicher-Tablett)
Bohren Sie 4 Löcher in der Wand gemäß der Abmessung des Sturzkabel -Aufbewahrungsfachlochs, platzieren Sie den Expansionsstopfen φ 7,5 * 40, platzieren Sie die Schachtel, um die Löcher abzustimmen, und befestigen Sie sie mit den Schrauben.
An der Wand montierte Installation (mit Drop-Kabel-Aufbewahrungsfach)
7.5 Pole-montierte Installation (mit Drop-Kabelspeicher-Tablett)
Führen Sie den Edelstahlriemen durch den Schlitz des Drop -Cable -Lagerfachs und fixieren Sie ihn mit Schnalle auf der Stange.
An der Pole montierte Installation (mit Drop-Kabelspeicher-Tablett)

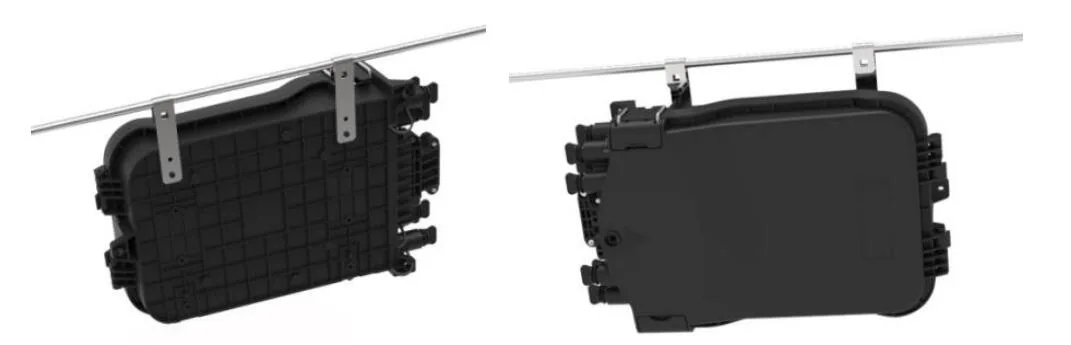

7.6 Antenneninstallation (mit Tropfenkabelspeicher)

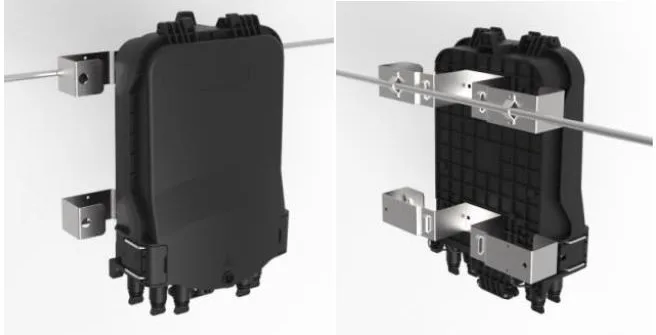

Verwenden Sie die kleine Metallplatte, um die Verteilungsbox am Messenger zu reparieren.
Antenneninstallation (mit Drop-Kabel-Speicherblech)
8.1 Vorverbundener Adapter - a （e）
⚫ Drehen Sie den Pfeil Teil des Faseranschlusss gegen den Uhrzeigersinn und nehmen Sie die Staubkappe heraus.
⚫ Der Pfeilteil des Faseranschlusses befindet sich oben. Führen Sie den Faseranschluss in den Sockel ein und drehen Sie dann den Pfeil Teil im Uhrzeigersinn.

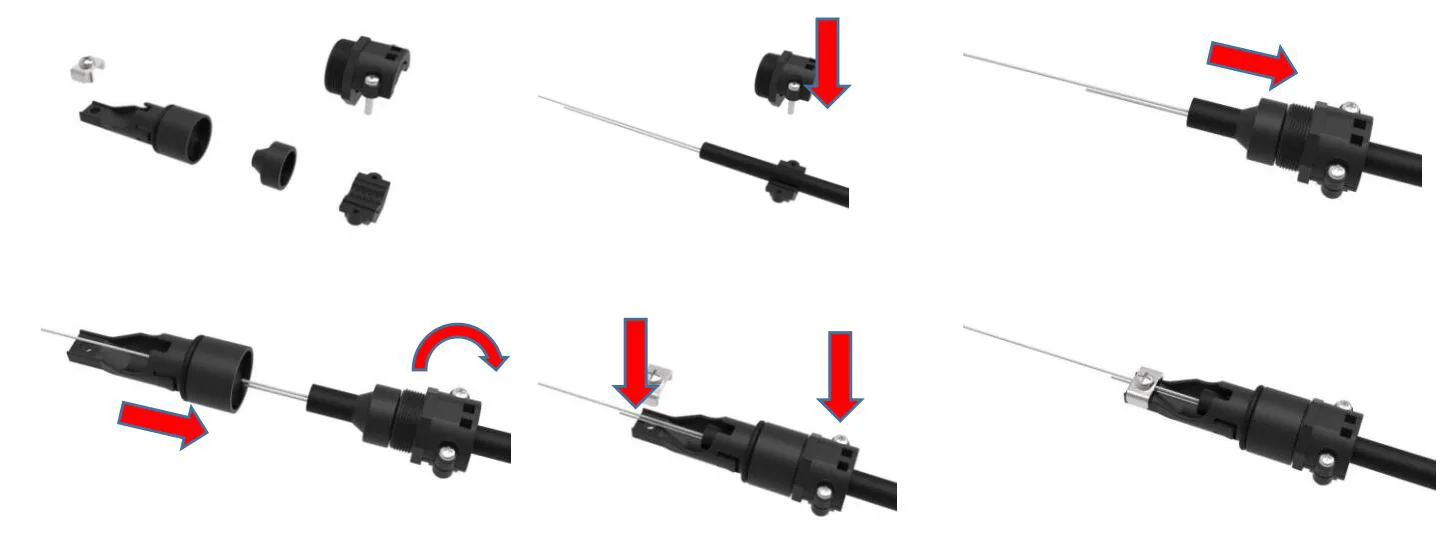

8.2 vorverbundenes Adapter - B （xl）
⚫ Führen Sie den optischen Faseranschluss einfügen, das sich um die losen Teile verbindet, und schließen Sie sie dann in den Adapter an.
⚫ XL Pre angeschlossene Adapterscheide am Adapter mit Kunststoffschlüssel einbauen.
⚫ Einlegen Sie den Stecker der Schnappfeder in die Hülle.
⚫ Die Kabelklemme muss installiert sein und die Leitung muss in der Nähe des Steckers liegen.
⚫ Schrauben Sie die Lederkabelklemmsitzkappe auf der Hülle im Uhrzeigersinn ab
8.3 Vorverbundener Adapter - C.
⚫ Drücken Sie den Gleitring auf den vorgeformten optischen Faserstopfen in Richtung des Pfeils, um die Staubkappe zu entfernen. Drücken Sie die Taste, um die Staubkappe am Adapter in Richtung des Pfeils herauszunehmen.
⚫ Richten Sie den Körper des vorgeformten Steckers mit der Adapterschnalle aus, bis er befestigt ist. Schließen Sie die beiden Staubabdeckungen auf die gleiche Weise an.
⚫ Der installierte vorgefertigte Stecker drückt den Gleitring, um die Schnalle abzulassen, und ziehen Sie dann den Hauptkörper nach hinten, um ihn zu trennen.
8.4 vorverbundenes Adapter - D.
⚫ Drehen Sie den Pre angeschlossenen Stecker gegen den Uhrzeigersinn und öffnen Sie die vor verbundene Steckerabdeckung in Richtung des Pfeils.
⚫ Schließen Sie den vor verbundenen Stecker D und den Pre -angeschlossenen Adapter D in Richtung des Pfeils an und drehen Sie den Stecker im Uhrzeigersinn, um ihn zu beheben.
8.5 vorverbundenes Adapter - e (a)
⚫ Drehen Sie den Pre -angeschlossenen Stecker gegen den Uhrzeigersinn und öffnen Sie die vor verbundene Steck- und Staubabdeckung in Richtung des Pfeils
⚫ Schließen Sie den vor verbundenen Stecker E und den Pre -angeschlossenen Adapter E in Richtung des Pfeils an und drehen Sie den Stecker im Uhrzeigersinn, um ihn zu beheben.
8.6 Vorverbundener Adapter -f
⚫ Führen Sie den optischen Faseranschluss einfügen, das sich um die losen Teile verbindet, und schließen Sie sie dann in den Adapter an.
⚫ XL Pre angeschlossene Adapterscheide am Adapter mit Kunststoffschlüssel einbauen.
⚫ Einlegen Sie den Stecker der Schnappfeder in die Hülle.
⚫ Die Kabelklemme muss installiert sein und die Leitung muss in der Nähe des Steckers liegen.
⚫ Schrauben Sie die Lederkabelklemmsitzkappe im Uhrzeigersinn auf der Hülle.
8.7 Vorverbundener Adapter - G.
| Artikel | Material | Größe (mm) | Menge | Bruttogewicht (kg) |
| Unabhängige Produktverpackung | Karton | 340*215*120 | 1 | 1.3 |
| Außenverpackungskarton | Karton | 450*360*630 | 10 | 14 |
| HINWEIS: Ohne Drop -Kabel -Aufbewahrungsfach | ||||
