Orientalfiber bietet das vorkonfektionierte runde Glasfaserkabel als Hochleistungslösung für den privaten und gewerblichen Glasfasereinsatz an. Dieses von Jiangsu Xuben Photoelectric Technology Co., Ltd. entwickelte Kabel vereint robusten mechanischen Schutz mit präzisionsgefertigten Anschlüssen, um eine stabile Signalübertragung unter verschiedenen Umgebungsbedingungen zu gewährleisten.
Das vorkonfektionierte runde Glasfaser-Abzweigkabel ist eine spezielle optische Baugruppe, die aus einem hochfesten 5-mm-Rundkabel besteht, das werkseitig mit einem verstärkten SC/APC-Stecker konfektioniert ist. Im Gegensatz zu standardmäßigen, vor Ort konfektionierten Kabeln macht diese vorkonfektionierte Lösung das Spleißen vor Ort auf der Teilnehmerseite überflüssig und nutzt eine hochwertige Zirkonium-Ferrule, um über die gesamte Lebensdauer des Netzwerks eine niedrige Einfügungsdämpfung und eine hohe Rückflussdämpfung aufrechtzuerhalten.
1. Präzisionstechnik
Das vorkonfektionierte runde Glasfaserkabel verfügt über einen verstärkten SC/APC-Stecker auf Seite A, der eine abgedichtete, wetterbeständige Verbindung gewährleistet. Die Verwendung von Zirkonium-Ferrulen garantiert eine stabile Ausrichtung und verringert das Risiko einer Signalverschlechterung aufgrund von Temperaturschwankungen oder mechanischen Vibrationen.
2. Verbesserte Haltbarkeit
Die auf Langlebigkeit ausgelegte Kabelkonstruktion umfasst:
HDPE/LSZH-Außenmantel: Bietet Beständigkeit gegen UV-Strahlung und Umwelteinflüsse.
Wasserblockierende Komponenten: Integrierte Glasfaser- und Aramidgarne verhindern das Eindringen von Feuchtigkeit.
G657A1/A2-Glasfaser: Bietet überragende biegeunempfindliche Leistung, entscheidend für enge Verlegung in städtischen FTTH-Umgebungen.
3. Optimierte Bereitstellungseffizienz
Durch die Verwendung des vorkonfektionierten runden Glasfaserkabels können Telekommunikationsbetreiber die Installationszeit erheblich verkürzen. Das „offene Ende“ auf Seite B ermöglicht ein einfaches Durchziehen der Leitungen vor dem endgültigen Anschluss am Verteilungspunkt.
Die Vielseitigkeit des vorkonfektionierten runden Glasfaserkabels macht es für verschiedene Bereiche mit hoher Nachfrage geeignet:
Telekommunikation: FTTH-Verbindungen auf der letzten Meile für private Internetdienstanbieter.
Rundfunk: Signalübertragung für Radio- und Fernsehsender.
Industrielle Infrastruktur: Front-End-Verbindungen für intelligente Netze, Schienenverkehr und Autobahnüberwachungssysteme.
Lokale Netzwerke (LAN): Hochgeschwindigkeits-Datenübertragung für Campus- oder Bürokomplexe.

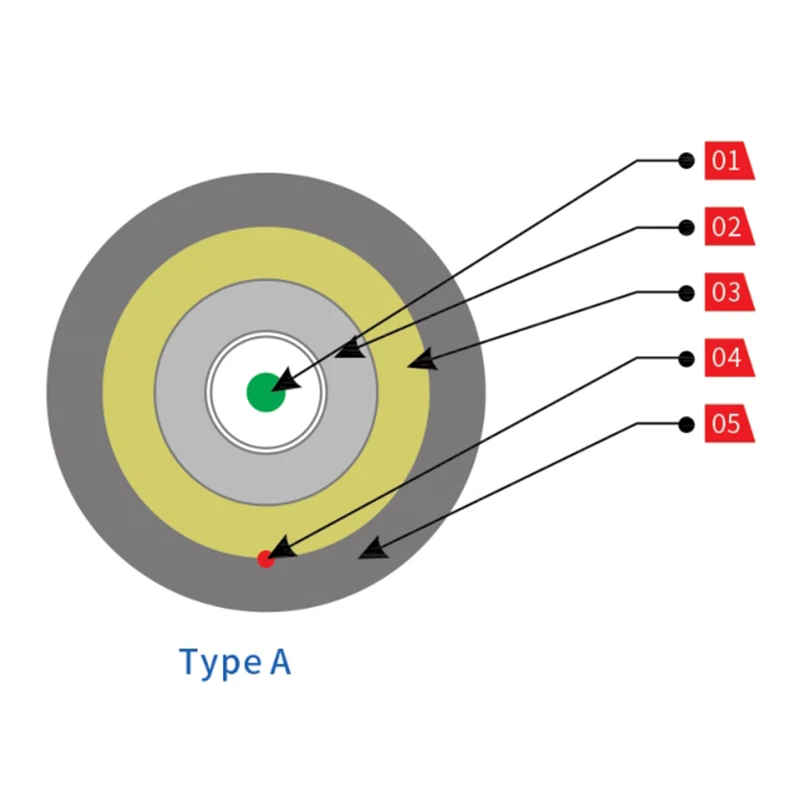

900μm Puffer
PBT-Rohr
Wasserblockierende Glasfaser- und Aramidgarn-Faserpuffer
Reißleine
LSZH-Jacke
Typ A
900μm Puffer
Innenhülle
Wasserblockierende Glasfaser- und Aramidgarn-Faserpuffer
Kraftmitglied
Reißleine
Äußere Hülle
Blaue Farblinie
Typ B
Anschlussdetails
Modell: Typ E
Farbe: Schwarz
Material: PC+ABS
Anschluss: SC/APC
Anwendbares Kabel: 5-mm-Drop-Kabel
Modularer Aufbau, leicht erweiterbar
Es kann funktionieren und draußen installiert werden
Schutzart: IP68
RL: ≥55 dB
|
Parameter |
Wert |
|
Steckertyp |
E-Typ |
|
Einfügedämpfung des Steckverbinders (dB) |
IL: ≤0,3 dB Max. 0,3 dB + 0,4 dB/km * L(km) bei 1310 nm Max. 0,3 dB + 0,35 dB/km * L(km) bei 1550 nm gemäß IEC 61300-3-4 Methode B |
|
Rückflussdämpfung des Steckers (dB) |
RL: ≥55 dB Min. 60 dB bei 1310 und 1550 nm Gemäß IEC 61300-3-6 |
|
Kabellänge (m) |
50, 100, 150, 200, 250 usw |
|
Schutzgrad |
IP 68 |
Einfügedämpfung: Max. 0,3 dB + 0,35 dB/km * L(km) bei 1310 nm
Max. 0,3 dB + 0,21 dB/km * L(km) bei 1550 nm
Gemäß IEC 61300-3-4 Methode B
Rückflussdämpfung: Min. 60 dB bei 1310 und 1550 nm
Gemäß IEC 61300-3-6
|
Artikel |
Testmethode |
Erfordernis |
|
Zugfestigkeit |
IEC 60794-1-E1 (1000N/1h) |
Faserdehnung ≤0,40 % Restdehnung ≤ 0,05 % Dämpfungsänderung ≤ 0,1 dB bei 1550 nm |
|
Abflachung |
IEC 60794-1-E3 (1000 N/100 mm in 15 Minuten) |
Dämpfungsänderung ≤ 0,1 dB bei 1550 nm |
|
Auswirkungen |
IEC 60794-1-2-E4 (5 Nm Schlagkraft und D=300 mm) |
Dämpfungsänderung ≤ 0,1 dB bei 1550 nm |
|
Torsion |
IEC 60794-1-2-E7 (25N Last und 10 Zyklen) |
Dämpfungsänderung ≤ 0,1 dB bei 1550 nm |
|
Krümmung |
IEC 60794-1-2-E6 (D=100mm und 55N Last, 25 Zyklen) |
Dämpfungsänderung ≤ 0,1 dB bei 1550 nm |
|
Temperaturbereich |
IEC 60794-1-2-F1 (-15°C ~ + 65°C) |
Dämpfungsänderung ≤ 0,2 dB bei 1550 nm |
|
Eindringen von Wasser |
IEC 60794-1-2-F5A (3 m lang, 1 m hoch, 24 Std.) |
Wasserleck beenden |
|
Mantelschrumpfung |
EIA-RS-455-86 (85 °C, 4 Std.) EIA-RS-455-86 (85 °C, 4 Monate) |
≤ 5,0 % |
|
RoHs (2011/65/EU) |
Entspricht |
|
