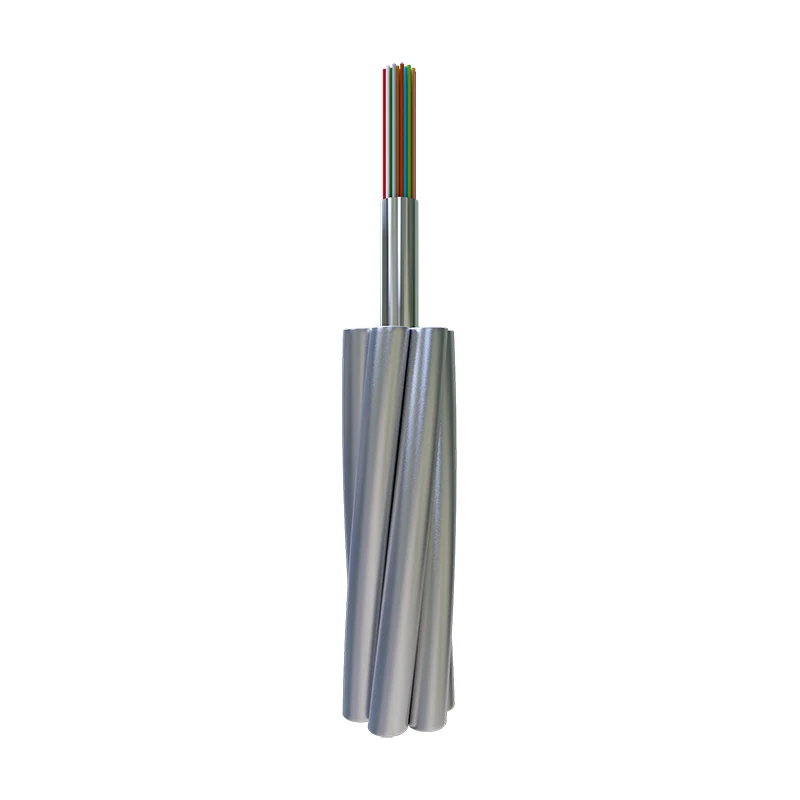

Uni-Tube-Oberstock-Oberhauptdraht für optische Faserverbundstoff

Dämpfung

Bandbreite

Polarisationsmodus Dispersion

@850nm

@1300nm

@1310nm

@1550nm

@850nm

@1300nm

Einzelne Faser

Konstruktionsverbindungswert (M = 20, q = 0,01%)

G652d

—

—

≤ 0,35 dB/km

≤ 0,21 dB/km

—

—

≤ 0,20 PS/ km

≤ 0,1ps/ km

G655

—

—

—

≤ 0,22 dB/km

—

—

≤ 0,20 PS/ km

≤ 0,1ps/ km

50/125 μm

≤3,0 dB/km

≤ 1,0 dB/km

—

—

≥ 600 MHz.km

≥1200 MHz.km

—

—

62,5/125 μm

≤3,5 dB/km

≤ 1,0 dB/km

—

—

≥200 MHz.km

≥ 600 MHz.km

—

—

Klassifizierung

Material

Wert

Konstruktion

Glasfaser

G652D/G655 usw.

2 - 48

Schutzrohr

Edelstahlrohr

1,5 - 6 mm

Gestrandete Linie

Als Draht/AA Draht/Al -Stange

1,5 - 6 mm

Max. Durchmesser

18 mm

Max. Querschnitt

200mm2

Merkmal

Nach den Standards als DL/T 832, IEC60794-4-10, IEEE1138

Max. Zugfestigkeit (RTS) (KN)

280

Max. Quetschstärke （n/100 mm）

2200

Max. Kurzstromkapazität (40 ℃ -200 ℃) (Ka2s)

100

Min. Biegeradius (dynamisch)

20d

Min. Biegeradius (statisch)

15d

Umweltleistung

Installation (℃)

-10 bis +50

Transport und Betrieb (℃)

-40 bis +65

NEIN.

Technische Daten

Produkttyp

Strukturtyp

Max. Faserzahl

Abschnitt von AS Draht
(mm²)

Durchmesser

（Mm）

Kabelgewicht
(kg/km)

Rate Zugfestigkeit

（KN）

20 ℃ dc

Widerstand

（Ω/km）

Kurzzeitstromkapazität

（40-200 ℃ Ka2.s）

1

OPGW-24B1.3-40- [51; 9]

6/3.0/20As, optische Einheit 1/3.0

24

~ 40

9.0

≤ 304

≥51

≤ 2,10

≥9

2

OPGW-24B1.3-50- [58; 11.5]

6/3.2/20As, optische Einheit 1/3.2

24

~ 50

9.6

≤345

≥58

≤ 1,82

≥11,5

3

OPGW-48B1.3-70- [77; 24]

6/3.8/20As, optische Einheit 1/3.8

48

~ 70

11.4

≤475

≥77

≤ 1,30

≥24

4

OPGW-48B1.3-70- [42; 38]

6/3.8/40As, optische Einheit 1/3.8

48

~ 70

11.4

≤340

≥42

≤ 0,70

≥38

Artikel

Testmethode

Anforderungen

Spannung

IEC 60794-1-2-E1

Last: gemäß Kabelstruktur

Probenlänge: Nicht weniger als 10 m, verknüpfte Länge mindestens 100 m

Dauerzeit: 1 min

40%RTS Kein zusätzlicher Fischstamm （0,01%）, keine zusätzliche Abschwächung (0,03 dB).

60%RTS -Fischstamm ≤ 0,25%， zusätzliche Abschwächung ≤ 0,05 dB

(Keine zusätzliche Dämpfung nach dem Test).

Zerquetschen

IEC 60794-1-2-E3

Last: Gemäß der obigen Tabelle drei Punkte Dauerzeit: 10 min

Zusätzliche Dämpfung bei 1550 nm ≤ 0,05 dB/faser; Kein Schaden an den Elementen

Wasserdurchdringung

IEC 60794-1-2-F5B

Zeit: 1 Stunde Probenlänge: 0,5 m Wasserhöhe: 1 m

Keine Wasserleckage.

Temperaturzyklus

IEC 60794-1-2-F1

Probenlänge: Nicht weniger als 500 m Temperaturbereich: -40 ℃ bis +65 ℃

Zyklen: 2

Temperaturkreislauf -Testzeit: 12h

Die Änderung des Dämpfungskoeffizienten muss bei 1550 nm weniger als 0,1 dB/km betragen.
