• FTTX -Systeme
• LAN-, WAN- und Metro -Netzwerke
• Analoge/digitale passive optische Netzwerke
• CATV -Netzwerke
• Andere Anwendungen in Glasfasersystemen
• Niedriger Einfügungsverlust
• niedrige PDL (polarisationsabhängige Verlust)
• Kompaktes Design
• Außergewöhnliche Zuverlässigkeit und Stabilität
• Weitbetriebswellenlänge: 1260 ~ 1650 nm
• Breite Betriebstemperatur: -40 ~ 85 ° C
Der planare Lightwave Circuit (PLC) -Plitter ist eine Art optischer Stromverwaltungsgerät, das mit der optischen Wellenleitertechnologie der Kieselsäure hergestellt wird, um optische Signale von Central Office (CO) auf mehrere Prämisse zu verteilen Standorte. Es verfügt über eine geringe Größe, eine hohe Zuverlässigkeit, einen breiten Betriebswellenlängenbereich und eine gute Gleichmäßigkeit des Kanals-Kanals. Diese werden in PON-Netzwerken weit verbreitet, um die Aufteilung der optischen Signalleistung als kostengünstige zu realisieren Lösung.
| Parameter | Symbol | Spezifikationen | Einheit | ||
| Kanalnummer | Ch | 1 × 2 | 2 × 16 | 2 × 32 | |
| Betriebswellenlänge | 1260 ~ 1650 | nm | |||
| Testwellenlänge | 1310/1550 | nm | |||
| Einfügen Verlust1 | Il | ≤4,2 | ≤ 134.4 | ≤ 17,8 | db |
| Gleichmäßigkeit | ≤ 0,6 | ≤ 1,5 | ≤ 1,8 | db | |
| Polarisationsabhängiger Verlust | PDL | ≤ 0,25 | ≤ 0,35 | ≤ 0,35 | db |
| Renditeverlust | Rl | ≥55 | db | ||
| Direktivität | Dir | ≥55 | db | ||
| Eingabeoptikleistung | P | ≤ 100 | MW | ||
| Fasertyp | G657.A1 | ||||
| Stecker | SC/APC | ||||
| Fasermarke | Ausgabe: blau/orange/grün/braun/ grau/weiß/rot/schwarz |
||||
| Paketdimension (l) × (W) × (H) | Pkg | 482 × 200 × 43,5 | mm | ||
| Betriebstemperatur | Spitze | -40 ~ +85 | ℃ | ||
| Lagertemperatur | Tst | -40 ~ +85 | ℃ | ||
* Notiz:
1. ohne Anschlüsse angegeben.
2. Fügen Sie einen zusätzlichen 0,2 dB -Verlust pro Stecker hinzu.

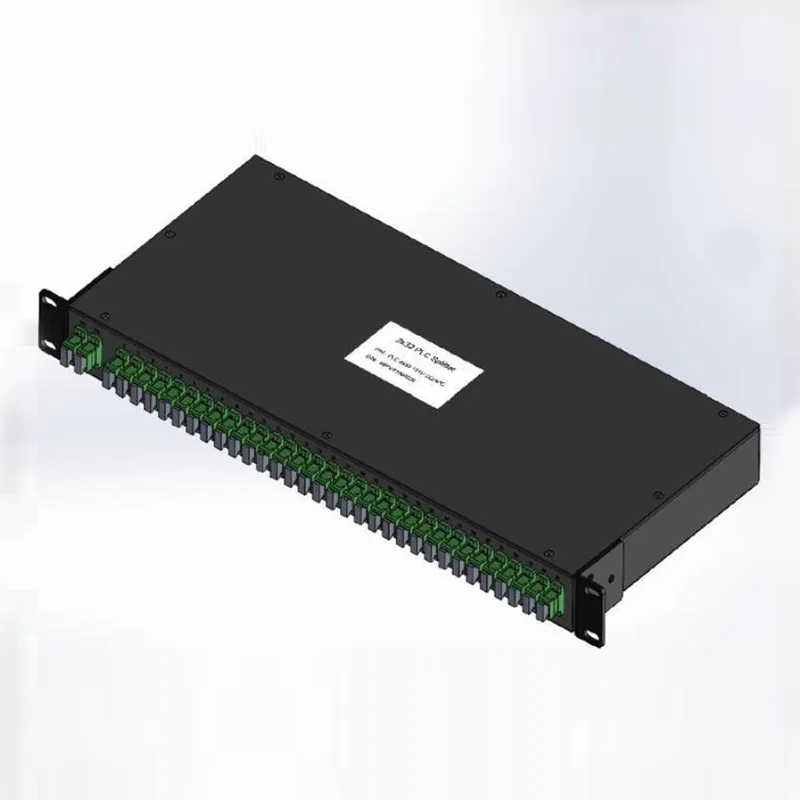

1x2/2x16/2 × 32 SPS -Splitterspezifikation (1RU 19 -Zoll -Rack -Montentyp)

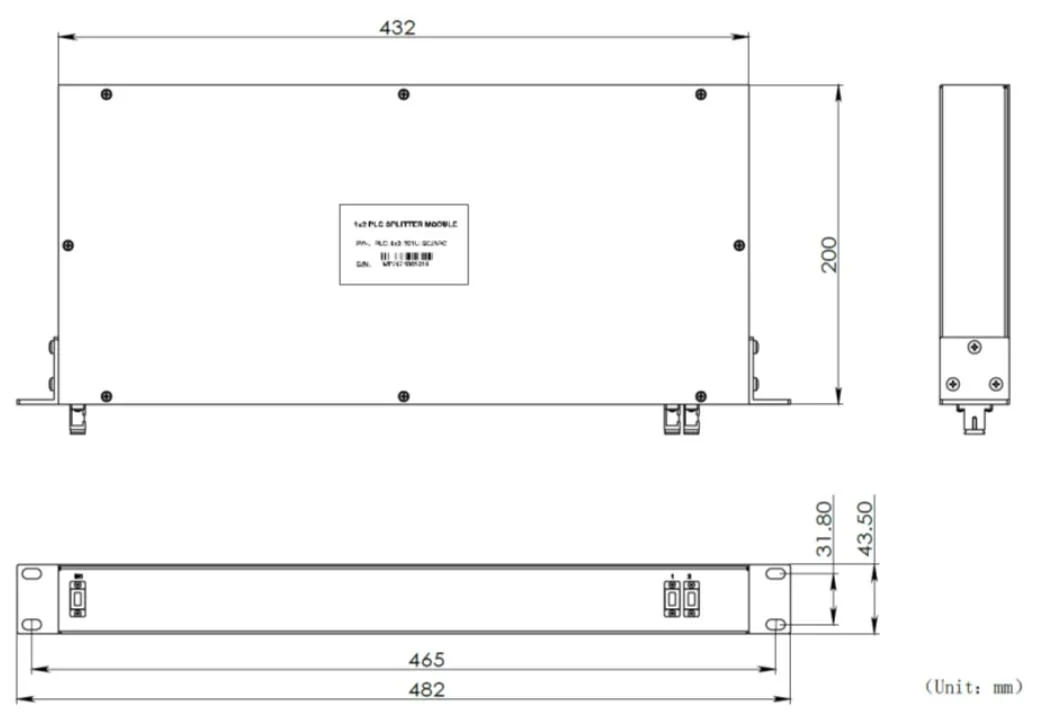

1 × 2 SPS -Splittermodul
2 × 16 SPS -Splittermodul
1x2/2x16/2 × 32 SPS -Splitterspezifikation (1RU 19 -Zoll -Rack -Montentyp)

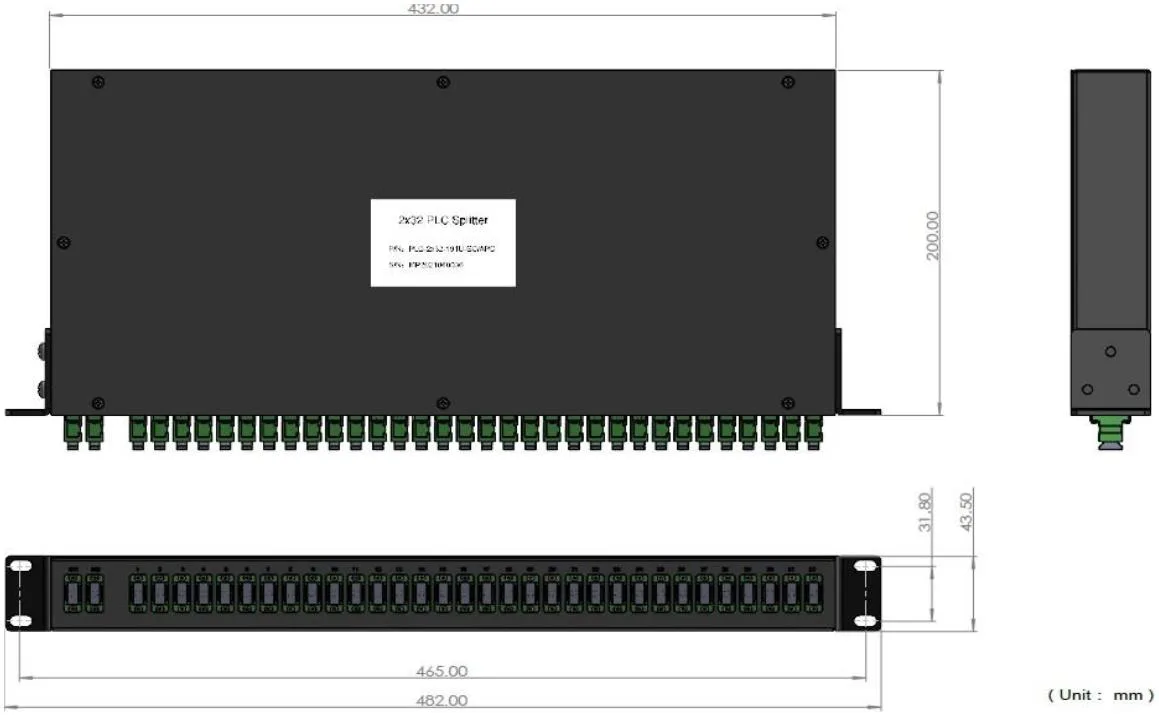

2 × 32 SPS -Splittermodul
| Plc | SPS -Typ | Wellenlänge | Boxtyp | Fasertyp | Faserlänge | Stecker |
| Plc Splitter |
102 = 1x2 104 = 1x4 108 = 1x8 116 = 1x16 132 = 1x32 164 = 1x64 204 = 2x4 208 = 2x8 216 = 2x16 232 = 2x32 264 = 2x64 |
1 = 1310nm 2 = 1550 nm 3 = 1310 & 1550 nm 4 = 1260 ~ 1650 nm X = speziell |
1 = Metallröhre+nackte Faser 1 = Metallrohr+loser Rohr 2 = 90x20x10 ABS -Box 3 = 100x80x10 ABS -Box 4 = 120x80x18 ABS -Box 5 = 140x120x20 ABS -Box 6 = Metallbox 7 = 1RU 19 ”Rack Mount X = speziell |
1 = G652d 2 = G657A1 3 = G657A2 X = speziell |
1 = 0,5 m 2 = 1m 3 = 2m 4 = 3m 5 = Adapter X = speziell |
1 = keine 2 = FC/UPC 3 = FC/APC 4 = LC/UPC 5 = LC/APC 6 = SC/UPC 7 = SC/APC X = speziell |
