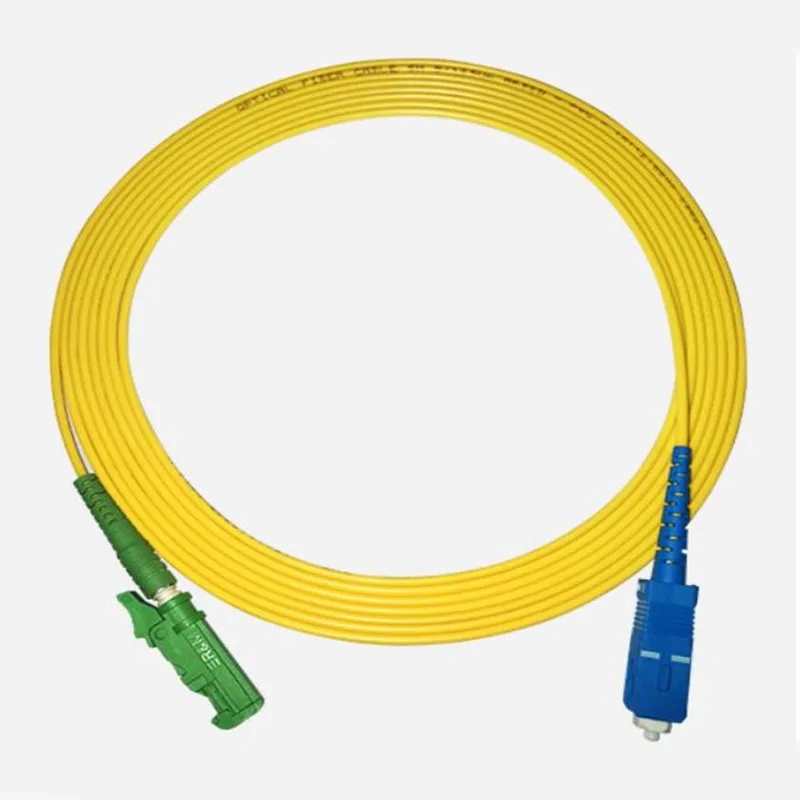

Die 3-mm-Rundkabel E2000/APC-SC/UPC-Patchkabel von Orientalfiber werden nach strengen Fertigungsstandards entwickelt. Die Kabel sorgen unter verschiedenen Bedingungen für eine stabile optische Leistung, reduzieren die Signaldämpfung und gewährleisten eine zuverlässige Konnektivität. Sie eignen sich je nach Netzwerkdesign sowohl für Innen- als auch für Außenanwendungen.
Als ProfiLieferant und HerstellerOrientalfiber bietet End-to-End-Lösungen für Glasfasernetze. Mit vier Fabriken für optische Innen- und Außenkabel, ODN-Komponenten und optische Netzwerkausrüstung unterstützt Orientalfiber weltweit groß angelegte Implementierungen und technische Projekte. Ihre Qualitätszertifizierungen, darunter ISO9001 und ISO45001, spiegeln unser Engagement für Präzisionsfertigung und Arbeitssicherheit wider.
Die 3-mm-Rundkabel E2000/APC-SC/UPC-Patchkabel sind für den schnellen Einsatz bereit. Die werkseitige Terminierung gewährleistet eine minimale Einrichtungszeit, während polierte Anschlüsse die Signalreflexion reduzieren. Orientalfiber bietet außerdem Anleitungen für die richtige Verlegung, Handhabung und Prüfung, um über die gesamte Lebensdauer des Kabels eine optimale Leistung aufrechtzuerhalten.
Ja, Orientalfiber bietet anpassbare Längen an, die Ihren Projektanforderungen entsprechen.
SC-, LC- und andere Einzelfaseranschlüsse werden sowohl mit UPC- als auch mit APC-Polieroptionen unterstützt.
Ja, alle3-mm-Rundkabel E2000/APC-SC/UPC-Patchkabelist zu 100 % werkseitig terminiert und getestet, um eine zuverlässige Leistung zu gewährleisten.
Für Großhandelsbestellungen, Großbestellungen oder detaillierte Produktspezifikationen wenden Sie sich an Orientalfiber. Ihr professionelles Team bietet umfassende Unterstützung bei Beschaffung, Projektplanung und After-Sales-Service.

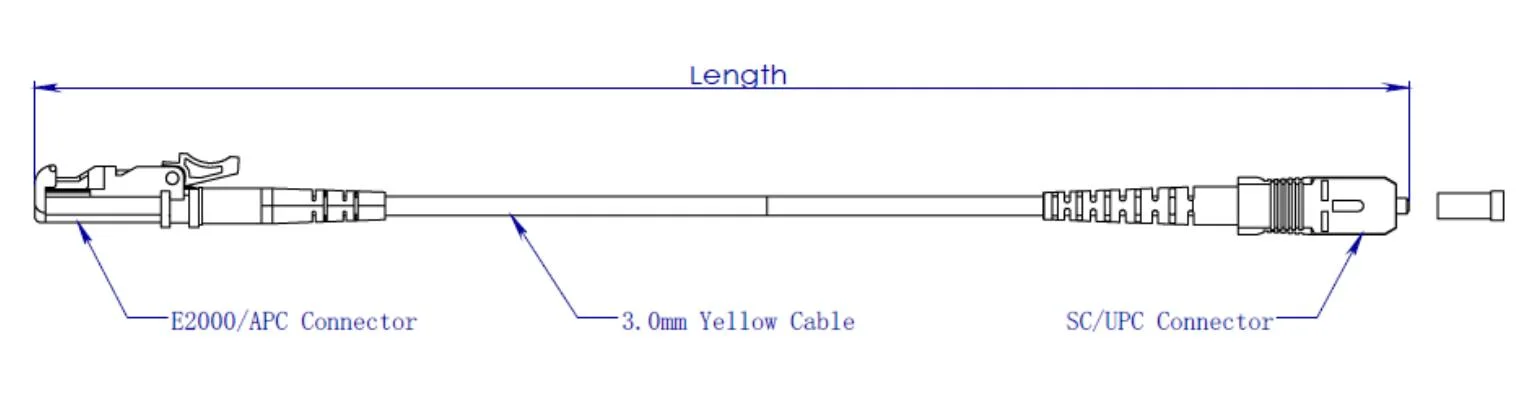

| Konstruktionen | Einheit | Beschreibungen |
| Fasermodus | Einzelmodus: ITU-T G657A1 | |
| Faseranzahl | Simplex | |
| Wellenlänge | nm | 1310/1550 |
| Einfügedämpfung | dB | ≤0,30 |
| Rückflussverlust | dB | ≥55 (APC) ≥50 (UPC) |
| Durchmesser der Tight-Buffer-Faser | Äh | 900 |
| Tight-Buffer-Faserfarbe | Weiß | |
| Farbe des Kabelmantels | Gelb | |
| Kabelmantelmaterial | LSZH | |
| Kabeldurchmesser | mm | Φ3,0 ±0,20 |
| Länge | m | 3,0 +0,1/-0 |
| Steckertyp | SC/APC (Grün) SC/UPC (Blau) | |
| Endflächenpolitur | APC und UPC | |
| Ferrulenmaterial | Keramik | |
| Wiederholbarkeit der Verbindung | > 800 Mal | |
| Minimaler Biegeradius | mm | ≥20 |
| Faser-/Kabel-Retention erfüllt | N | 50N±2N bei 5N/s 120s Dauer |
| Betriebstemperatur | ℃ | -25℃ ~ +65 ℃ |
| Lagertemperatur | ℃ | -25℃ ~ +65 ℃ |

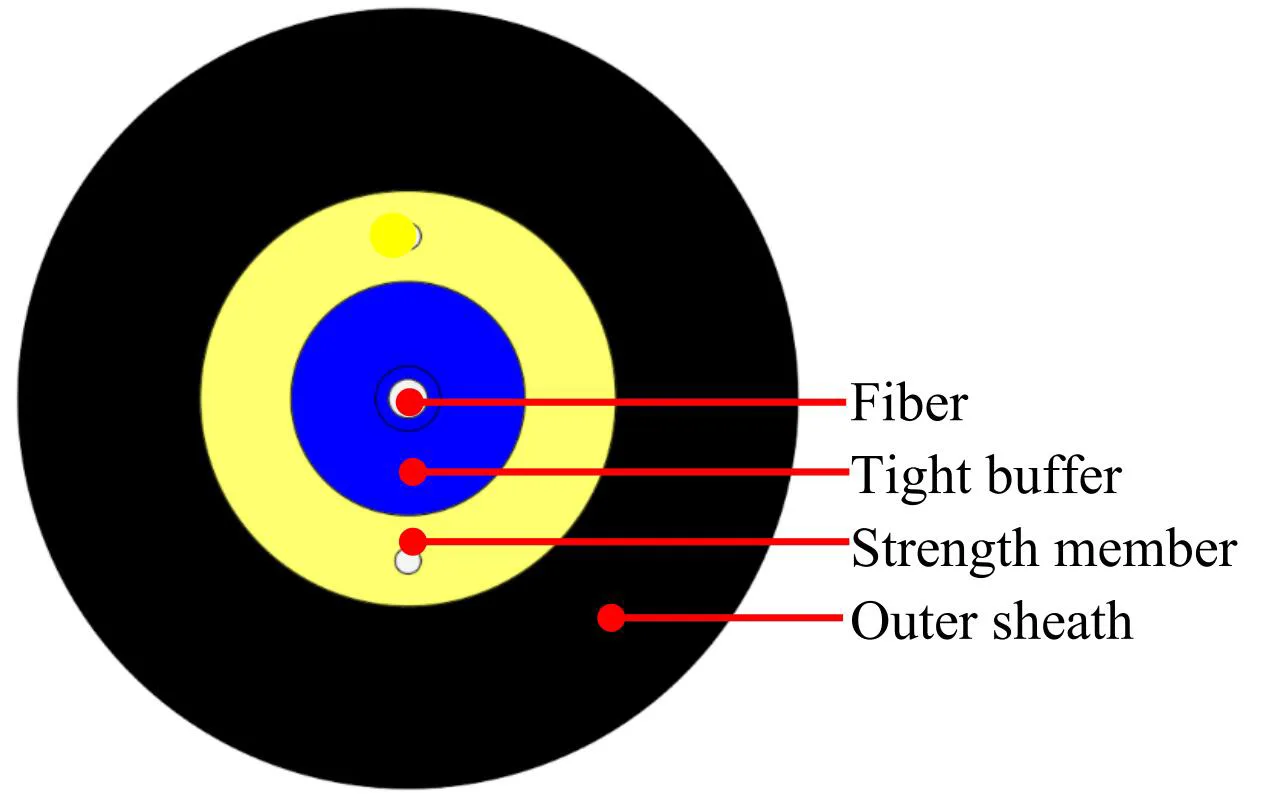

| Artikel | Spezifikationen | |
| Enge Pufferfaser | Faseranzahl | 1 |
| Fasertyp | G.657A1 | |
| Faserfarbe | Blau | |
| Material | LSZH | |
| Durchmesser | Φ0,9 ± 0,05 mm | |
| Enge Pufferfarbe | Weiß | |
| Kraftmitglied | Material | Polyestergarn |
| Außenmantel | Material | LSZH |
| Durchmesser | Φ3,0 ± 0,2 mm | |
| Außenmantelfarbe | Gelb | |
| Tintenfleck | Farbe | Schwarz |
Alle Eigenschaften der Kabelfaser (Faser des fertigen Kabels) müssen mindestens der ITU-T-Empfehlung G.657A1 entsprechen und wie folgt sein.
| Artikel | Spezifikation |
| Fasertyp | Einzelmodus |
| Fasermaterial | Dotiertes Siliziumdioxid |
| Dämpfungskoeffizient @ 1310 nm @ 1383 nm @ 1460 nm @ 1550 nm @ 1625 nm |
≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,25 dB/km ≤ 0,21 dB/km ≤ 0,23 dB/km |
| Grenzwellenlänge des Kabels | ≤ 1260 nm |
| Wellenlänge ohne Dispersion | 1300 ~ 1324 nm |
| Nulldispersionssteigung | ≤ 0,092 ps/(nm2.km) |
| PMD bei 1550 nm | ≤0,1 ps/km1/2 |
| Chromatische Dispersion @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm |
≤3 ps/(nm. km) ≤5,3 ps/(nm. km) ≤18,0 ps/(nm. km) ≤22 ps/(nm. km) |
| Modenfelddurchmesser bei 1310 nm | 8,8 ± 0,4 um |
| Konzentrizitätsfehler Kern/Mantel | ≤ 0,5 um |
| Verkleidungsdurchmesser | 125,0 ± 0,7 um |
| Unrundheit der Verkleidung | ≤5 % |
| Durchmesser der Primärbeschichtung | 242 ± 7 um |
| Konzentrizität Primärbeschichtung / Beschichtung | ≤10 µm |
| Unrundheit der Beschichtung | ≤0,7 % |
| Dämpfung mit Kabelbiegeverlust 1 Umdrehung 1 Radius 10 mm 10 Windungen 1 Radius 15 mm |
1550 nm ≤Δ0,75 dB/km 1625 nm ≤Δ1,5 dB/km 1550 nm ≤Δ0,25 dB/km 1625 nm ≤Δ1,0 dB/km |
