Herkömmliche SC/UPC-LC/UPC 3,0-mm-Patchkabel

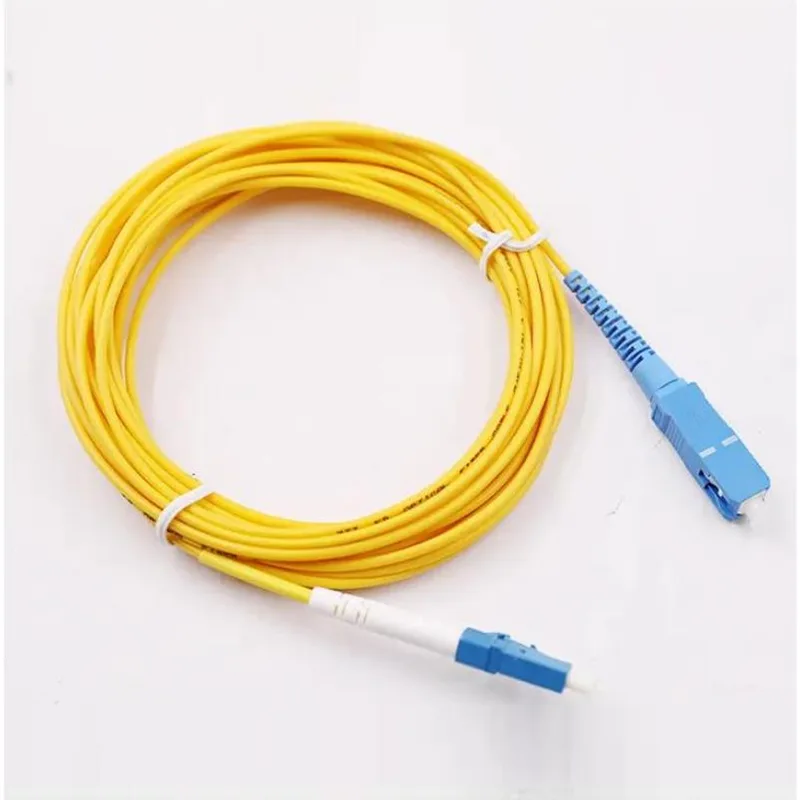

Konventionelle SC/UPC-LC/UPC 3,0-mm-Patchkabel von Orientalfiber sind Singlemode-Glasfaser-Patchkabel mit SC/UPC- und LC/UPC-Anschlüssen an beiden Enden und einem Kabelmantel mit 3,0 mm Durchmesser. Diese Patchkabel sind zu 100 % werkseitig konfektioniert und getestet und gewährleisten so eine gleichbleibende Leistung und stabile Signalübertragung. Das Produkt verwendet ein raucharmes, halogenfreies (LSZH) Mantelmaterial, das umweltfreundlich und sicher ist und sich für verschiedene Anwendungsszenarien im Innen- und Halbaußenbereich eignet. Die herkömmlichen SC/UPC-LC/UPC 3,0-mm-Patchkabel von Orientalfiber sind so konzipiert, dass sie die grundlegenden Anforderungen optischer Netzwerkverbindungen erfüllen und eine zuverlässige Qualität und lange Lebensdauer bieten.

Kernfunktionen

1. Hochpräziser Stecker: Die Patchkabel sind mit hochpräzisen SC- und LC-Einzelfasersteckern ausgestattet, die mit Keramikzwingen versehen sind, um eine genaue Ausrichtung der optischen Fasern zu gewährleisten, Signalverluste zu reduzieren und die Stabilität der Signalübertragung zu verbessern. Die Steckverbinder sind mit einem Push-Pull-Verriegelungsmechanismus ausgestattet, der sich leicht ein- und ausstecken lässt und ein versehentliches Trennen während des Gebrauchs wirksam verhindern kann.

2. UPC-Endflächenpolitur: Die Endfläche des Steckverbinders ist mit der UPC-Technologie poliert, die über eine mikrokonvexe Oberfläche verfügt, die einen guten Kontakt zwischen den Endflächen der optischen Fasern gewährleistet, die Rückreflexion reduziert und die Rückflussdämpfung nicht weniger als 50 dB beträgt, wodurch die Anforderungen der Hochgeschwindigkeits- und Langstreckensignalübertragung erfüllt werden.

3. Einzelfaser-Design: Alle Anschlüsse der herkömmlichen SC/UPC-LC/UPC 3,0-mm-Patchkabel von Orientalfiber sind Einzelfaser-Anschlüsse, die für die optische Signalübertragung im Singlemode geeignet sind, zur ITU-T G652D Singlemode-Faser passen und in verschiedenen optischen Hochgeschwindigkeitsnetzwerksystemen verwendet werden können.

4. Anpassbare Länge: Wir bieten anpassbare Längendienste entsprechend den Kundenbedürfnissen mit einer Standardlänge von 5 m (mit einer Toleranz von +0,3/-0 m) an. Andere Längen können angepasst werden, um den unterschiedlichen Layoutanforderungen verschiedener Netzwerkprojekte gerecht zu werden.

5. Strenge Werkstests: Jedes herkömmliche SC/UPC-LC/UPC 3,0-mm-Patchkabel von Orientalfiber wird vor Verlassen des Werks einer 100-prozentigen Werkskonfektionierung und -prüfung unterzogen, einschließlich Einfügedämpfung, Rückflussdämpfung und anderen wichtigen Leistungsindikatoren, um sicherzustellen, dass jedes Produkt den relevanten Standards entspricht und direkt nach der Lieferung verwendet werden kann.

6. ROHS-konform: Das Produkt entspricht den ROHS-Umweltstandards, enthält keine Schadstoffe, ist umweltfreundlich und sicher und kann in verschiedenen umweltsensiblen Bereichen wie Rechenzentren und Wohngebieten eingesetzt werden.

Anwendungsszenarien

Konventionelle SC/UPC-LC/UPC 3,0-mm-Patchkabel von Orientalfiber werden häufig in verschiedenen optischen Netzwerkszenarien verwendet, hauptsächlich in den folgenden Bereichen:

• Rechenzentren: Wird für optische Hochgeschwindigkeitssignalverbindungen zwischen Servern, Switches, Speichergeräten und anderen Geräten in Rechenzentren verwendet, um Übertragungsanforderungen mit hoher Bandbreite zu unterstützen und den stabilen Betrieb von Rechenzentren sicherzustellen.

• Ethernet-Anwendungen: Geeignet für Ethernet-Systeme verschiedener Größenordnungen, ermöglicht eine schnelle und stabile Datenübertragung zwischen Netzwerkgeräten und verbessert die Netzwerkeffizienz und -zuverlässigkeit.

• FTTH-Anwendungen: Wird in FTTH-Systemen (Fiber-to-the-Home) verwendet, verbindet optische Leitungsterminals (OLT) und optische Netzwerkeinheiten (ONU) und bietet Hochgeschwindigkeits-Breitbanddienste für Anwohner und Unternehmen.

• Backbone-, Horizontal- und Riser-Anwendungen: Wird in der Backbone-, Horizontal- und Riser-Verkabelung umfassender Gebäudeverkabelungssysteme eingesetzt, um die Verbindung optischer Signale zwischen verschiedenen Etagen und verschiedenen Bereichen zu realisieren und die Anforderungen eines groß angelegten Netzwerklayouts zu erfüllen.

• Video-, Daten- und Sprachdienste: Werden zur Übertragung von Video-, Daten- und Sprachsignalen verwendet, sorgen für eine klare und stabile Signalübertragung und eignen sich für Kommunikationssysteme wie Radio, Fernsehen und Videoüberwachung.

• Anwendungen für Testgeräte: Wird als Verbindungskabel für optische Testgeräte verwendet, gewährleistet die Genauigkeit und Zuverlässigkeit von Testergebnissen und wird häufig in der Forschung, Entwicklung und Prüfung optischer Kommunikationsprodukte eingesetzt.

Kabelkonstruktion und Material

Die herkömmlichen SC/UPC-LC/UPC 3,0-mm-Patchkabel von Orientalfiber verfügen über eine vernünftige Kabelstruktur mit einer 900-μm-Pufferfaser im Inneren, die den Glasfaserkern effektiv schützen und die Auswirkungen äußerer Kräfte auf die Glasfaser reduzieren kann. Die Pufferfaser ist weiß, was beim Bau und bei der Wartung leicht zu erkennen ist.

Der Kabelmantel ist gelb und besteht aus raucharmem, halogenfreiem (LSZH) Material, das die Eigenschaften flammhemmend, raucharm und ungiftig aufweist. Im Brandfall werden keine schädlichen Gase freigesetzt, was die Sicherheit von Personal und Ausrüstung wirksam schützen kann. Der Durchmesser des Kabels beträgt Φ3,0 ±0,20 mm, was flexibel und leicht zu biegen ist, und der minimale Biegeradius beträgt nicht weniger als 20 mm, was für die Verkabelung in engen Räumen praktisch ist.

Produktvorteile

Zuverlässige Leistung

Herkömmliche SC/UPC-LC/UPC 3,0-mm-Patchkabel von Orientalfiber verwenden hochwertige Materialien und Präzisionsfertigungstechnologie mit einer Einfügedämpfung von ≤ 0,25 dB und einer Rückflussdämpfung von ≥ 50 dB (UPC), was eine verlustarme und stabile Signalübertragung gewährleistet. Die Verbindungswiederholbarkeit beträgt mehr als das 800-fache und die Faser-/Kabelhaltekraft beträgt 50 N ± 2 N bei 5 N/s für 120 Sekunden, was sich an den langfristigen Einsatz in verschiedenen Umgebungen anpassen lässt.

Große Anpassungsfähigkeit an die Umwelt

Das Produkt verfügt über einen breiten Betriebstemperaturbereich von -20 °C bis +70 °C und einen Lagertemperaturbereich von -40 °C bis +85 °C, wodurch es sich an verschiedene raue Umgebungsbedingungen anpassen kann, darunter hohe Temperaturen, niedrige Temperaturen und feuchte Umgebungen, und für den Innen- und Halbaußeneinsatz geeignet ist.

Einfach zu installieren und zu warten

Die SC- und LC-Stecker der Patchkabel verfügen über einen Push-Pull-Verriegelungsmechanismus, der sich leicht ein- und ausstecken lässt und mit einer Hand bedient werden kann, was die Effizienz bei Installation und Wartung verbessert. Das standardisierte Design gewährleistet eine gute Austauschbarkeit und die Steckverbinder können mit anderen Standard-SC/UPC- und LC/UPC-Adaptern und -Geräten verwendet werden.

Kostengünstig

Als professioneller Hersteller verfügt Orientalfiber über eine eigene komplette Produktionskette, die die Produktionskosten effektiv kontrollieren kann. Die herkömmlichen SC/UPC-LC/UPC 3,0-mm-Patchkabel bieten hochwertige Leistung zu einem angemessenen Preis, was für große Netzwerkprojekte und den langfristigen Einsatz kostengünstig ist.

Technische Spezifikation:

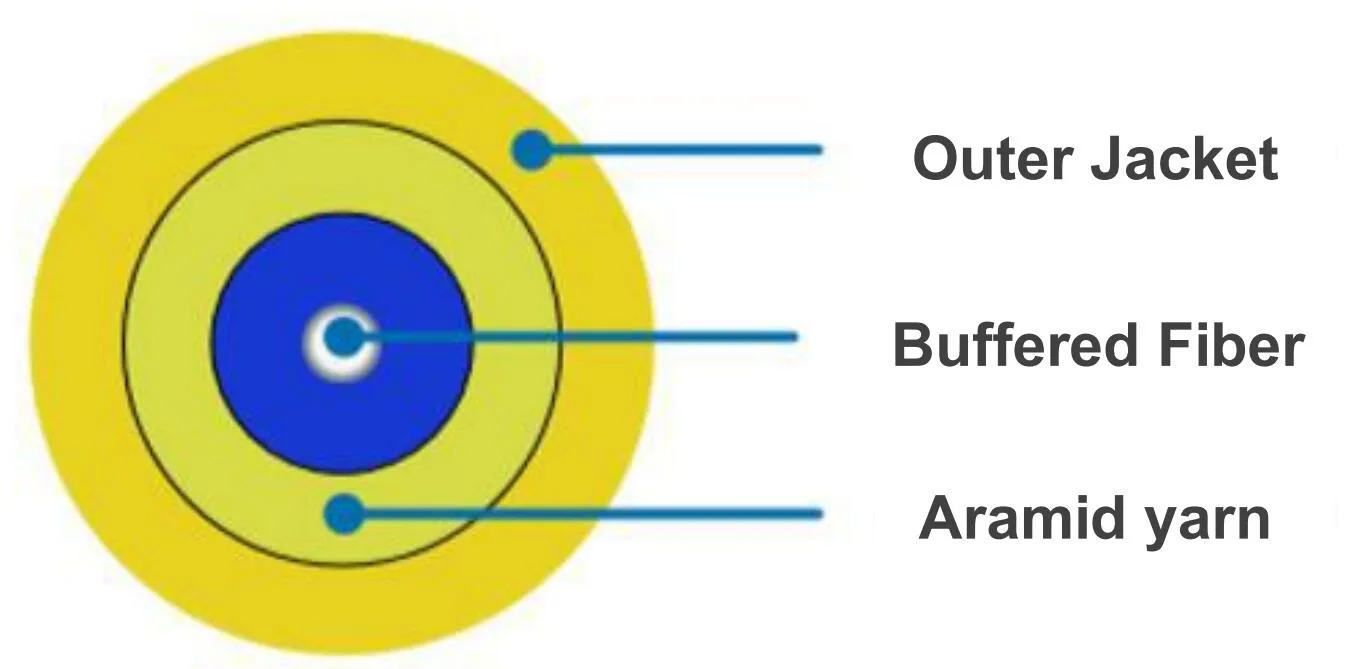

Kabelaufbau:

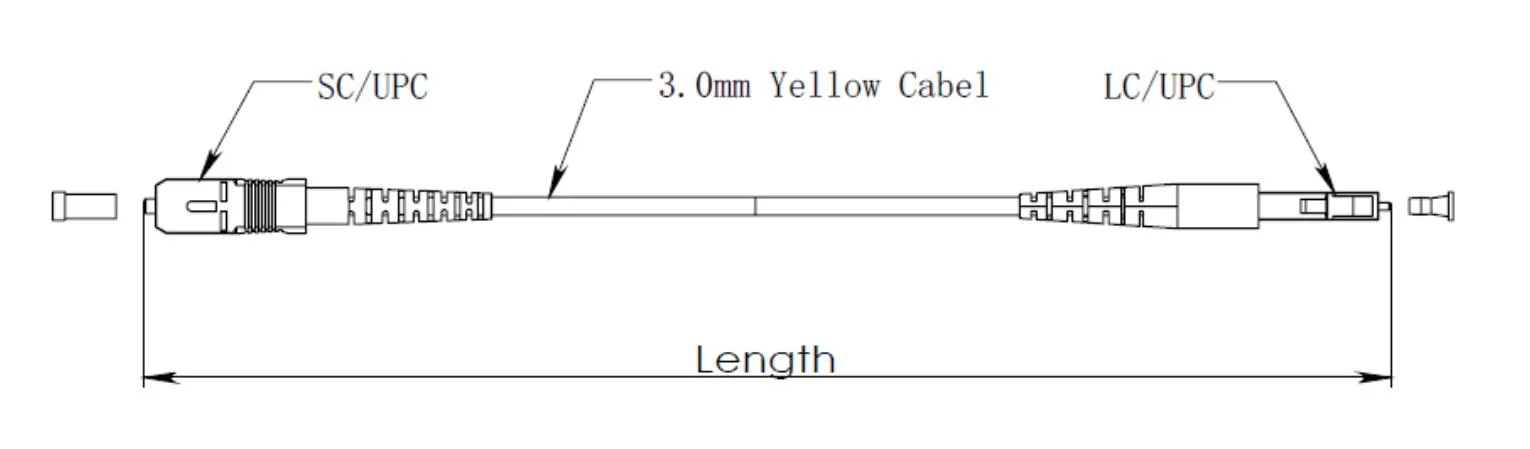

Maßzeichnung:

FAQ (häufig gestellte Fragen)

F1: Kann die Länge der herkömmlichen SC/UPC-LC/UPC 3,0-mm-Patchkabel von Orientalfiber angepasst werden?

A1: Ja, wir bieten anpassbare Längendienste an. Die Standardlänge beträgt 5 m, andere Längen können je nach Ihren spezifischen Anforderungen angepasst werden. Sie können sich an unser Vertriebsteam wenden, um die Anpassungsdetails zu bestätigen.

F2: Was ist der Unterschied zwischen SC/UPC- und LC/UPC-Anschlüssen?

A2: SC/UPC-Steckverbinder haben ein rechteckiges Gehäuse und verfügen über einen Push-Pull-Verriegelungsmechanismus, der sich leicht ein- und ausstecken lässt und eine hohe Installationsdichte aufweist. LC/UPC-Steckverbinder sind klein, mit einem Aderendhülsendurchmesser von 1,25 mm, was der Hälfte des SC-Steckverbinders entspricht, und eignen sich für Installationsszenarien mit hoher Dichte wie Rechenzentren. Beide Steckverbinder verfügen über eine UPC-Endflächenpolitur, die eine gute Signalübertragungsleistung gewährleisten kann.

F3: Sind die herkömmlichen SC/UPC-LC/UPC 3,0-mm-Patchkabel von Orientalfiber für den Außenbereich geeignet?

A3: Das Produkt ist hauptsächlich für die Verwendung im Innen- und Halbaußenbereich konzipiert. Das LSZH-Jackenmaterial verfügt über bestimmte wasserdichte und alterungsbeständige Eigenschaften, wird jedoch nicht für den langfristigen Einsatz in offenen Außenumgebungen mit rauem Wetter empfohlen. Für Außenanwendungen empfehlen wir die Wahl unserer speziellen Glasfaser-Patchkabel für den Außenbereich.

F4: Wie kann die Qualität der Patchkabel sichergestellt werden?

A4: Wir haben strenge Qualitätskontrollverfahren. Jedes Patchkabel wird im Werk zu 100 % terminiert und getestet, einschließlich Einfügedämpfung, Rückflussdämpfung, Steckerleistung und anderen Indikatoren. Gleichzeitig hat das Unternehmen die Zertifizierung des Qualitätsmanagementsystems ISO9001 erhalten, um sicherzustellen, dass der Produktionsprozess internationalen Standards entspricht und jedes Produkt die Qualitätsanforderungen erfüllen kann, bevor es das Werk verlässt.

F5: Wie lange ist die Lieferzeit für herkömmliche SC/UPC-LC/UPC 3,0-mm-Patchkabel von Orientalfiber?

A5: Die Lieferzeit hängt von der Bestellmenge und den Anpassungsanforderungen ab. Bei Produkten mit Standardlänge beträgt die Lieferzeit in der Regel 3-7 Werktage. Bei Großbestellungen oder kundenspezifischen Produkten verlängert sich die Lieferzeit angemessen und unser Vertriebsteam bestätigt Ihnen nach Eingang der Bestellung die konkrete Lieferzeit.
