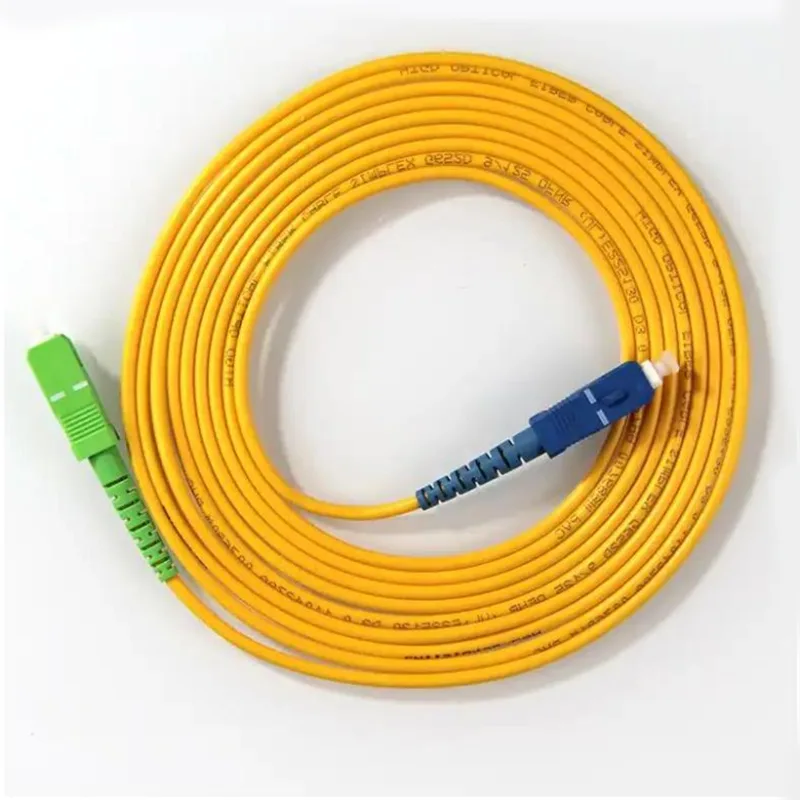

Die 3-mm-Rundkabel SC/APC-SC/UPC-Patchkabel von Orientalfiber bestehen aus G657A1-Singlemode-Fasern und unterstützen Anwendungen, die sowohl Biegefestigkeit als auch geringe Signaldämpfung erfordern. Mit einem Außendurchmesser von 3,0 mm und einem LSZH-Mantel eignet sich das Kabel für Innenräume, in denen Sicherheit und Kabelmanagement wichtig sind.
Als chinesischer Hersteller und Lieferant stellt Orientalfiber sicher, dass jedes Patchkabel vor der Auslieferung im Werk terminiert und getestet wird. Die Kombination von SC/APC- und SC/UPC-Anschlüssen ermöglicht eine flexible Bereitstellung über verschiedene Netzwerkschnittstellen hinweg und reduziert so Kompatibilitätsprobleme während der Installation.
Stabile Steckerleistung
Kontrollierte optische Leistung
Flexibles und langlebiges Kabeldesign
Sicherheit und Compliance
| Konstruktionen | Einheit | Beschreibungen |
| Fasermodus | Einzelmodus: ITU-T G657A1 | |
| Faseranzahl | Simplex | |
| Wellenlänge | nm | 1310/1550 |
| Einfügedämpfung | dB | ≤0,30 |
| Rückflussverlust | dB | ≥55 (APC) ≥50 (UPC) |
| Durchmesser der Tight-Buffer-Faser | Äh | 900 |
| Tight-Buffer-Faserfarbe | Weiß | |
| Farbe des Kabelmantels | Gelb | |
| Kabelmantelmaterial | LSZH | |
| Kabeldurchmesser | mm | Φ3,0 ±0,20 |
| Länge | m | 3,0 +0,1/-0 |
| Steckertyp | SC/APC (Grün) SC/UPC (Blau) | |
| Endflächenpolitur | APC und UPC | |
| Ferrulenmaterial | Keramik | |
| Wiederholbarkeit der Verbindung | > 800 Mal | |
| Minimaler Biegeradius | mm | ≥20 |
| Faser-/Kabel-Retention erfüllt | N | 50N±2N bei 5N/s 120s Dauer |
| Betriebstemperatur | ℃ | -25℃ ~ +65 ℃ |
| Lagertemperatur | ℃ | -25℃ ~ +65 ℃ |
| Artikel | Spezifikationen | |
| Enge Pufferfaser | Faseranzahl | 1 |
| Fasertyp | G.657A1 | |
| Faserfarbe | Blau | |
| Material | LSZH | |
| Durchmesser | Φ0,9 ± 0,05 mm | |
| Enge Pufferfarbe | Weiß | |
| Kraftmitglied | Material | Polyestergarn |
| Außenmantel | Material | LSZH |
| Durchmesser | Φ3,0 ± 0,2 mm | |
| Außenmantelfarbe | Gelb | |
| Tintenfleck | Farbe | Schwarz |
Alle Eigenschaften der Kabelfaser (Faser des fertigen Kabels) müssen mindestens der ITU-T-Empfehlung G.657A1 entsprechen und wie folgt sein.
| Artikel | Spezifikation |
| Fasertyp | Einzelmodus |
| Fasermaterial | Dotiertes Siliziumdioxid |
| Dämpfungskoeffizient @ 1310 nm @ 1383 nm @ 1460 nm @ 1550 nm @ 1625 nm |
≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,25 dB/km ≤ 0,21 dB/km ≤ 0,23 dB/km |
| Grenzwellenlänge des Kabels | ≤ 1260 nm |
| Wellenlänge ohne Dispersion | 1300 ~ 1324 nm |
| Nulldispersionssteigung | ≤ 0,092 ps/(nm2.km) |
| PMD bei 1550 nm | ≤0,1 ps/km1/2 |
| Chromatische Dispersion @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm |
≤3 ps/(nm. km) ≤5,3 ps/(nm. km) ≤18,0 ps/(nm. km) ≤22 ps/(nm. km) |
| Modenfelddurchmesser bei 1310 nm | 8,8 ± 0,4 um |
| Konzentrizitätsfehler Kern/Mantel | ≤ 0,5 um |
| Verkleidungsdurchmesser | 125,0 ± 0,7 um |
| Unrundheit der Verkleidung | ≤5 % |
| Durchmesser der Primärbeschichtung | 242 ± 7 um |
| Konzentrizität Primärbeschichtung / Beschichtung | ≤10 µm |
| Unrundheit der Beschichtung | ≤0,7 % |
| Dämpfung mit Kabelbiegeverlust 1 Umdrehung 1 Radius 10 mm 10 Windungen 1 Radius 15 mm |
1550 nm ≤Δ0,75 dB/km 1625 nm ≤Δ1,5 dB/km 1550 nm ≤Δ0,25 dB/km 1625 nm ≤Δ1,0 dB/km |
Jedes 3-mm-Rundkabel SC/APC-SC/UPC-Patchkabel von Orientalfiber wird 100 % im Werk getestet, einschließlich der Überprüfung der Einfügungsdämpfung und der Rückflussdämpfung. Als chinesische Fabrik mit strukturierten Produktionsabläufen konzentriert sich Orientalfiber auf die Aufrechterhaltung einer gleichbleibenden Qualität über alle Chargen hinweg, was für große Beschaffungs- und Konstruktionsprojekte wichtig ist.
Jiangsu Xuben Photoelectric Technology Co., Ltd ist ein Konzernunternehmen mit vier Fabriken, die Glasfaserkabel für den Innenbereich, Kabel für den Außenbereich, optische ODN-Komponenten und optische Netzwerkausrüstung abdecken. Die gesamte Produktionsfläche beträgt 15.000 Quadratmeter, mit einem jährlichen Produktionswert von 20 Millionen USD.
Das Unternehmen bietet komplette Glasfasernetzwerklösungen für Telekommunikationsbetreiber, Rundfunksysteme und industrielle Kommunikationsprojekte. Produkte werden häufig in Energiesystemen, im Schienenverkehr, auf Autobahnen und in großen Infrastrukturnetzen eingesetzt.
Mit dem Qualitätsmanagementsystem ISO9001 und der Zertifizierung für Arbeitssicherheit und Gesundheitsschutz nach ISO45001 unterhält das Unternehmen standardisierte Produktions- und Qualitätskontrollprozesse. Die 3-mm-Rundkabel SC/APC-SC/UPC-Patchkabel von Orientalfiber werden sowohl an inländische als auch an internationale Märkte geliefert und unterstützen verschiedene mittlere und große technische Projekte.
Was ist der Unterschied zwischen SC/APC- und SC/UPC-Anschlüssen?
SC/APC-Steckverbinder verfügen über eine abgewinkelte Endfläche (typischerweise 8 Grad), die die Rückreflexion reduziert und sie für hochpräzise optische Systeme geeignet macht. SC/UPC-Steckverbinder haben eine flache, polierte Oberfläche und werden häufig in allgemeinen Netzwerkverbindungen verwendet.
Kann die Kabellänge individuell angepasst werden?
Ja, Orientalfiber 3-mm-Rundkabel SC/APC-SC/UPC-Patchkabel unterstützen benutzerdefinierte Längen, um unterschiedlichen Installationsanforderungen gerecht zu werden.
Ist dieses Patchkabel für Innenräume geeignet?
Ja, das LSZH-Mantelmaterial eignet sich für den Innenbereich, insbesondere in Umgebungen, in denen Brandschutz und geringe Rauchentwicklung erforderlich sind.
Wie oft kann der Stecker wiederverwendet werden?
Der Steckverbinder unterstützt unter normalen Nutzungsbedingungen mehr als 800 Steckzyklen und sorgt so für eine stabile optische Leistung.
