Abbildung 8 Glasfaserkabel

Kernübersicht

Das Glasfaserkabel Figure 8 von Orientalfiber ist ein selbsttragendes optisches Freileitungskommunikationsprodukt, das unabhängig von Jiangsu Xuben Photoelectric Technology Co., Ltd. entwickelt und hergestellt wird. Dieses Produkt wurde entwickelt, um die Anforderungen an die Verlegung über große Entfernungen und hohe Stabilität in der Kommunikations-, Energie-, Schienenverkehrs- und anderen Industriezweigen zu erfüllen. Es vereint hervorragende mechanische Eigenschaften, Wasserdichtigkeit und Konstruktionskomfort und ist eine kostengünstige Wahl für die Massenbeschaffung und technische Anwendungen.

Grundstruktur des Produkts

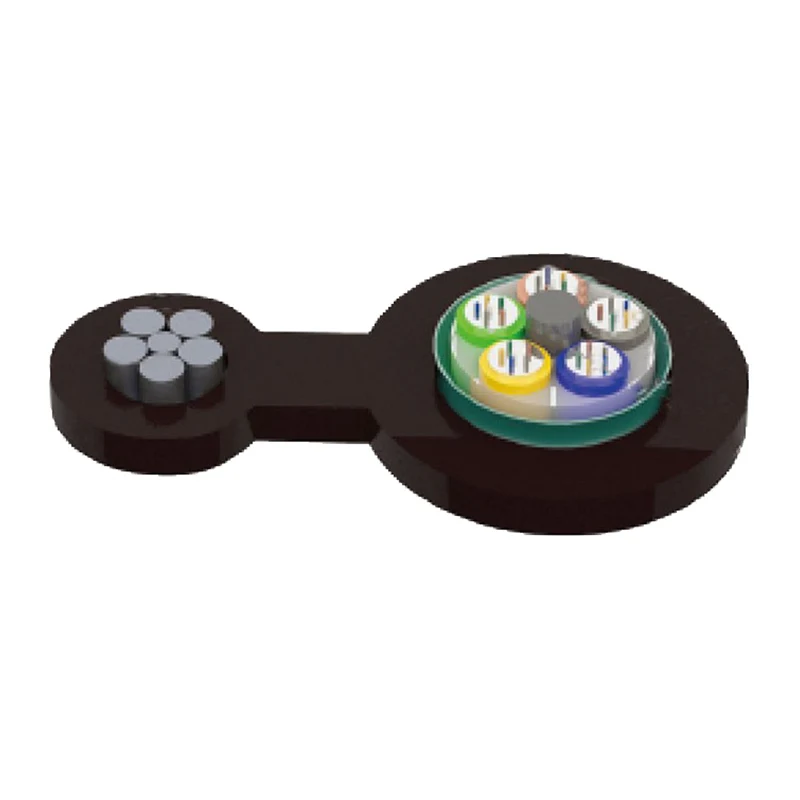

Das Glasfaserkabel Figure 8 von Orientalfiber verfügt über ein standardisiertes und praktisches Strukturdesign: 250 μm optische Fasern werden in einem Bündelader aus hochmoduligem Material platziert, und das Bündelader ist vollständig mit einer speziellen wasserdichten Verbindung gefüllt. Im Kern des Kabels ist ein zentrales Verstärkungselement aus Metall angebracht, um das herum die Bündelader und das Füllseil verseilt sind, um einen kompakten kreisförmigen Kabelkern zu bilden. Der Kabelkern ist in Längsrichtung mit einer Schicht aus kunststoffbeschichtetem Aluminiumband (APL) ummantelt und mit Stahldrahtlitzen integral verbunden, um einen 8-förmigen Polyethylenmantel zu bilden, der den wesentlichen strukturellen Vorteil des Figure 8-Glasfaserkabels darstellt.

Wichtige Produktvorteile für Beschaffungskunden

Hohe Zugfestigkeit und Konstruktionskomfort

Der im Abbildung 8-Glasfaserkabel konfigurierte verseilte Stahldraht bietet eine extrem hohe Zugfestigkeit und unterstützt die direkte selbsttragende Überkopfverlegung. Durch diese Konstruktion entfällt die Notwendigkeit zusätzlicher tragender Hilfskomponenten im Ingenieurbau, was den Installationsaufwand und die Materialkosten vor Ort effektiv reduziert und die Gesamtbauzeit für große Beschaffungsprojekte verkürzt.

Stabile mechanische und Temperaturanpassungsfähigkeit

Das Figure 8-Glasfaserkabel verfügt über eine hervorragende mechanische Leistung und eine große Temperaturtoleranz und passt sich an komplexe Verlegeumgebungen im Freien wie hohe Temperaturen, niedrige Temperaturen und Wind an. Es sorgt für eine stabile Übertragungsleistung im Langzeitbetrieb im Freien und reduziert so die Ausfallrate und spätere Wartungskosten von Kommunikationsleitungen, was für den langfristigen Projektbetrieb von entscheidender Bedeutung ist.

Überlegene Wasserdichtigkeit und Feuchtigkeitsbeständigkeit

Beim Abbildung-8-Glasfaserkabel werden mehrere wasserdichte Technologien angewendet, um langfristige Zuverlässigkeit zu gewährleisten: Das zentrale Festigkeitselement besteht aus Stahldrahtmaterial, die Bündelader ist mit einer speziellen wasserdichten Verbindung gefüllt, der Kabelkern ist zu 100 % vollständig gefüllt und die APL-Feuchtigkeitsbarriere ist hinzugefügt. Die mehrschichtige wasserdichte Struktur blockiert effektiv das Eindringen von Wasser und Feuchtigkeit, schützt die interne Glasfaser und verlängert die Lebensdauer des Kabels.

Hochfeste Schutzmaterialien

Die Bündelader des Abbildung-8-Glasfaserkabels besteht aus hydrolysebeständigen, hochfesten Materialien, die chemischer Korrosion und physischen Schäden in komplexen Umgebungen widerstehen können. Die spezielle Rohrfüllmasse bietet gezielten Schutz für die Glasfaser, vermeidet Signaldämpfung und Schäden durch externe Extrusion und Vibration und sorgt so für eine stabile Datenübertragung.

Compliance-Standards

Das Glasfaserkabel Figure 8 von Orientalfiber (Typ GYTC8A) entspricht vollständig den internationalen und nationalen Industriestandards YD/T 1155 und IEC 60794-1. Alle Produkte werden vor Verlassen des Werks einer strengen Qualitätsprüfung unterzogen, um die Standardanforderungen der globalen Beschaffung von Kommunikationstechnik zu erfüllen und sich an die Ausschreibungs- und Anwendungsstandards verschiedener Länder und Regionen anzupassen.

Strukturkomponenten

Die komplette Struktur des Orientalfiber Figure 8 Glasfaserkabels besteht aus 9 Kernkomponenten, jede mit einer klaren funktionalen Positionierung, um die Gesamtleistung des Produkts sicherzustellen:

1. Litzendrähte
2. PE-Mantel
3. Faser
4. Tubenfüllmasse
5. Lose Röhre
6. Kabelfüllmasse
7. Zentrales Stärkemitglied
8. APL
9. PE-Mantel

Anwendungsszenarien des Glasfaserkabels Abbildung 8

Orientalfiber Figure 8 Glasfaserkabel wird häufig in in- und ausländischen Telekommunikationsbetreibern, Radio- und Fernsehkommunikations- und Informationsübertragungssystemen verwendet. Es eignet sich auch für die Datenübertragung in lokalen Netzwerken sowie für industrielle Front-End-Verbindungen in den Bereichen Elektrizität, Schienenverkehr, Autobahnen und anderen Infrastrukturbranchen. Das selbsttragende Design des Produkts macht es zum bevorzugten optischen Kabel für die Freilandverlegung in Fern- und ländlichen Gebieten.

Technische Parameter

Lager-/Betriebstemperatur: -40℃-+70℃

Optische Eigenschaften

Notiz:

A. Das Suffix Xn bezeichnet den Fasertyp

B. Die Farbanordnungen von Faser und Schlauch sind in der Farbidentifikationstabelle angegeben

C. Um den guten Zustand der Kabeltrommel zu erhalten, sollte das Kabel nicht länger als 6 Monate im Freien gelagert werden

Anwendung: Selbsttragende Antenne

FAQ

F1: Was ist der Hauptvorteil des Abbildung-8-Glasfaserkabels von Orientalfiber für die Massenbeschaffung? A1: Das Abbildung-8-Glasfaserkabel verfügt über eine selbsttragende Struktur, wodurch die Baukosten gesenkt werden. Es verfügt über ein mehrschichtiges wasserdichtes Design mit hoher Stabilität. Das Produkt erfüllt zwei Standards und der Hersteller verfügt über ein vollständiges Produktionssystem, das eine stabile Versorgung und gleichbleibende Qualität bei der Beschaffung großer Mengen gewährleistet.

F2: Ist das Figure 8-Glasfaserkabel für den langfristigen Einsatz im Freien über Kopf geeignet? A2: Ja. Das Produkt verfügt über eine hervorragende mechanische und Temperaturbeständigkeit, ist mit einem wasserdichten und feuchtigkeitsbeständigen Strukturdesign ausgestattet und kann in langfristigen Überkopf-Verlegeumgebungen im Freien stabil betrieben werden.

F3: Unterstützt das Figure 8-Glasfaserkabel die maßgeschneiderte Beschaffung für technische Projekte? A3: Ja. Als professioneller Hersteller optischer Kabel kann Orientalfiber gezielte Struktur- und Parameteranpassungsdienste für das Figure 8-Glasfaserkabel entsprechend den tatsächlichen Anforderungen technischer Beschaffungsprojekte anbieten.
