Bei der Konstruktion von FTTH (Faser zum Haus) umfassen die häufig verwendeten Arten von optischen Kabeln hauptsächlich ein Schmetterlings-Drop-Kabel und deren Derivatstrukturen.

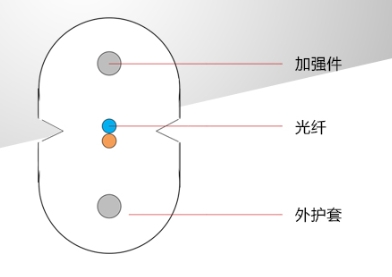

Strukturelle Merkmale:
Die optische Faser befindet sich in der Mitte und zwei parallele Stahldrähte werden auf beiden Seiten als Verstärkungselemente platziert. Der Querschnitt ist 8-förmig und die optische Faser befindet sich im geometrischen Zentrum.
Anwendungsszenario:
Wand montiert: Geeignet für die Wallrouting in Innen- und Außenanlagen, mit starkem Biegewiderstand und einem Biegeradius von bis zu 20 mm.
Rohrablagerung: Geeignet für Kurzstreckenpipeline und anpassungsfähig an schmale Räume.
Vorteile:
Die Struktur ist kompakt und die Zugfestigkeit ist hoch, wodurch dem Seitendruck der Menschen, die darauf treten, und der Zog -Kraft während des Baus standhalten können.
Es ist einfach vor Ort zu enden und ist mit einer Vielzahl von schnellen Anschlüssen kompatibel.

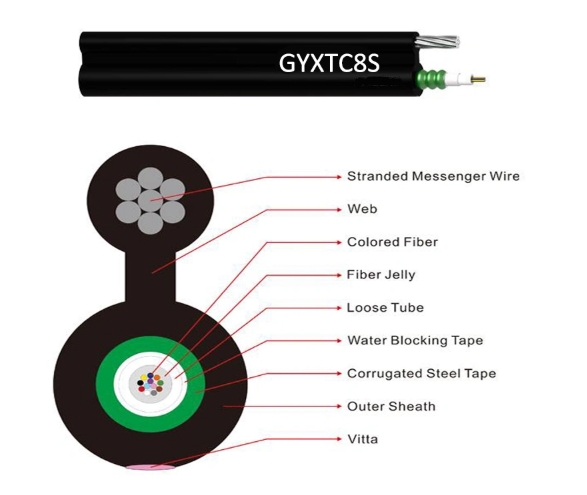

Strukturelle Merkmale:
Ein Stahldraht oder ein Stahlseil wird an der Außenseite des gewöhnlichen optischen Kabels als Verstärkungselement zur Bildung einer selbsttragenden Struktur hinzugefügt.
Anwendungsszenario:
Overhead Lead-In: Geeignet für die Überkopfverkabelung von Außenstangen bis hin zu Innenräumen. Es hat eine hohe Zugfestigkeit und kann einer Zeitspanne von 50 Metern standhalten.
Pipelessumgebung: Es sind keine zusätzlichen Hängedrähte erforderlich, was den Bauprozess vereinfacht.
Vorteile:
Eine starke Zugfestigkeit verringert das Risiko von Schäden durch äußere Kräfte.
Hohe Bauwirkungsgrad und gesenkte Arbeitskosten.
Strukturelle Merkmale:
Der mittlere Teil ist eine einkernige, eng gepufferte optische Faser (G.657), die mit einer 0,9-mm-transparenten Hülle mit einem dünnen Außendurchmesser gewickelt ist und vollständig transparent ist.
Anwendungsszenario:
Legen Sie die Verkabelung entlang der Gebäudefußleisten und um Tür- und Fenster dekorative Streifen und fixieren Sie sie mit Kleber.
Orte mit hohen ästhetischen Anforderungen: Hotels, High-End-Residenzen usw., wo die Verkabelung verborgen werden muss.
Vorteile
Visuell verborgen, wirkt sich nicht auf die Innenausstattung aus.
Die transparente Abdeckung ist weastbeständig und an verschiedene Umgebungen anpassbar.
Strukturelle Merkmale:
Das optische Lederkabel werden eine "8" -Fischstruktur mithilfe von Metall-Federdrahteinheiten hinzugefügt.
Anwendungsszenario:
Outdoor-Overhead-Einführung: Geeignet für Overhead-Verkabelung von elektrischen Polen bis hin zu Benutzerkorridoren mit hoher Zugfestigkeit.
Szenario mit hohen Spannweitenanforderungen: Kann Spannweiten von mehr als 50 Metern standhalten und eine starke Stabilität aufweist.
Vorteile:
Die Zugleistung wird erheblich verbessert, wodurch das Risiko eines faserfasernden Bruchs verringert wird.
Einfach zu konstruieren und an komplexes Gelände anzupassen.
-
