Produktdefinition und technischer Überblick
Das Flachfaserband-Glasfaserkabel ist ein optisches Übertragungsmedium mit hoher Dichte, bei dem mehrere einzelne Fasern in einer flachen, organisierten Reihe miteinander verbunden sind. Dieser Bandkern wird durch eine Schicht aus hochwertigem Aramidgarn geschützt, das als kraftverstärkte Einheit für die nötige Zugfestigkeit für die Installation und den Langzeitbetrieb sorgt. Um den unterschiedlichen Sicherheits- und Umweltanforderungen gerecht zu werden, ist das Kabel mit einem robusten Außenmantel aus Polyvinylchlorid (PVC) oder raucharmem, halogenfreiem Material (LSZH) ausgestattet.
Hochintegriertes Banddesign: Die flache Geometrie organisiert Fasern in Gruppen und ermöglicht so einen deutlich kleineren Kabeldurchmesser im Vergleich zu herkömmlichen Bündeladerkonfigurationen.
Aramidverstärkung: Der Einsatz von hochmoduligem Aramidgarn verleiht dem Flachfaserband-Glasfaserkabel die für vertikale und horizontale Zugvorgänge erforderliche Festigkeit, ohne dass die Gefahr einer Beschädigung der Glaskerne besteht.
Umweltbeständigkeit: Die Außenjacke ist korrosionsbeständig, wasserdicht und UV-beständig und gewährleistet eine stabile Leistung in verschiedenen Innen- und geschützten Außenumgebungen.
Sicherheitskonformität: Mit LSZH-Manteloptionen erfüllt das Kabel internationale Flammschutznormen (IEC 60332-1 oder IEC 60332-3C), wodurch es für Gebäude mit hoher Belegung und Verkehrssysteme geeignet ist.
Fasertyp: Kompatibel mit Singlemode- (G.652D, G.657A) und Multimode-Fasern (OM1 bis OM4).
Verstärkungseinheit: Mehrsträngiges Aramidgarn.
Außenmantelmaterialien: PVC (entspricht den UL OFNR/OFNP-Anforderungen) oder LSZH (raucharm, halogenfrei).
Mechanische Standards: Vollständig konform mit YD/T 1258.5, ICEA-596, GR-409 und IEC 60794-2-30.
Temperaturbereich: Entwickelt für zuverlässigen Betrieb bei Standard-Telekommunikationsumgebungstemperaturen.
Die Vielseitigkeit des Flachfaserband-Glasfaserkabels macht es zur bevorzugten Wahl für zahlreiche Branchen:
Rechenzentren: Ideal für die Verbindung von Server-Racks mit hoher Dichte mithilfe der MPO/MTP-Terminierungstechnologie.
Innenverteilung: Wird für die Backbone-Verkabelung in gewerblichen Bürogebäuden und zentralen Wechselstuben verwendet.
Kommunikationsausrüstung: Fungiert als primäre Verbindung zwischen Präzisionsinstrumenten und Netzwerkhardware.
Industrielle Systeme: Bietet zuverlässige Datenverbindungen für Stromnetze, die Überwachung des Schienenverkehrs und Autobahnkommunikationssysteme.
Die Qualität des Flachfaserband-Glasfaserkabels wird durch den industriellen Maßstab und das technische Know-how von Jiangsu Xuben Photoelectric Technology Co., Ltd. gestützt.
Infrastruktur: Die Gruppe betreibt vier spezialisierte Fabriken auf einer Gesamtfläche von 15.000 Quadratmetern.
Produktionswert: Mit einem jährlichen Produktionswert von 20 Millionen US-Dollar verfügt das Unternehmen über die Fähigkeit, große globale Ingenieurprojekte zu liefern.
Qualitätsmanagement: Die Anlage verfügt über die Zertifizierungen ISO9001 und ISO45001, um sicherzustellen, dass jeder Meter Kabel den höchsten handwerklichen Anforderungen entspricht.
Weltweiter Ruf: Orientalfiber-Produkte werden von Telekommunikationsbetreibern und Industrieführern auf der ganzen Welt eingesetzt und sind für ihre raffinierte Herstellung und professionelle Konsistenz bekannt.
Im Vergleich zu herkömmlichen Faserdesigns bietet die Orientalfiber-Bandlösung:
Massenspleißeffizienz: Techniker können 12 Fasern gleichzeitig spleißen, was die Installationskosten drastisch senkt.
Besserer Luftstrom: Das kompakte, flache Profil des Flachfaser-Glasfaserkabels ermöglicht eine bessere Belüftung in Kabelkanälen und Serverschränken.
Zuverlässiger Schutz: Im Gegensatz zu preisgünstigen Alternativen stellt unsere Verwendung von hochwertigem Aramid sicher, dass das Kabel bei vertikalen Steigleitungsanwendungen im Laufe der Zeit nicht durchhängt oder sich ausdehnt.
Hochintegriertes Faserbanddesign
Das Aramid-Verstärkungselement verleiht dem Kabel eine hervorragende Zugfestigkeit
Das Außenmaterial ist korrosionsbeständig, wasserdicht, UV-beständig, flammhemmend und umweltfreundlich.
Kabelverteilung im Innenbereich
Verbindung zwischen Instrumenten und Kommunikationsgeräten
Patchkabel und Pigtail
Entspricht den Standards YD/T 1258.5, ICEA-596, GR-409, IEC 60794-2-30 usw., und PVC-Kabel erfüllen die Anforderungen der UL-Zulassung OFNR und OFNP: Verschiedene LSZH-Ummantelungen erfüllen die Zertifizierung IEC 60332-1 oder IEC 60332-3C.

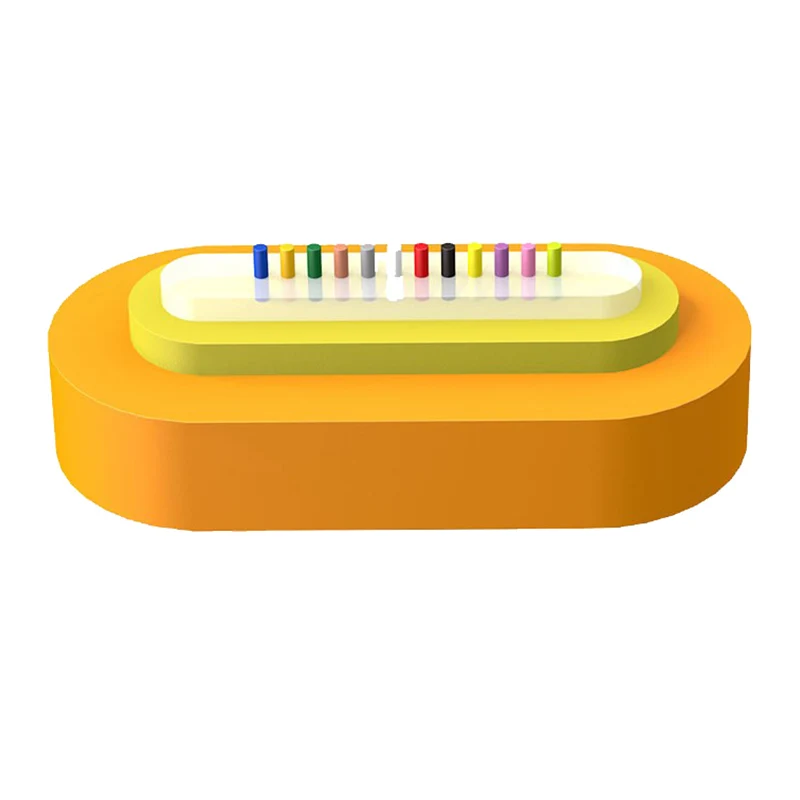

1. Ballaststoffe
2. Faserband
3. Aramidgarn
4. Jacke
|
Kabelmodell |
Faseranzahl |
Kabelgewicht (Ref) (kg/km) |
Zugfestigkeit Langfristig/kurzfristig |
Druckfestigkeit Langfristig/kurzfristig (N/100mm) |
Biegeradius Dynamisch/Statisch (mm) |
||
|
4 |
(3,7±0,3)*(2,3±0,3) |
4 Faserband |
4.7 |
6.6 |
80/150 |
300/1000 |
25D/12,5D |
|
6 |
(4,2±0,4)*(2,5±0,2) |
6 Faserband |
5.1 |
7.3 |
|||
|
12 |
(4,8±034)*(2,3±0,3) |
12 Faserband |
5.9 |
8.0 |
|
Fasertyp |
Dämpfung |
OFL |
Effektive Modusbandbreite |
10 Gbit/s Ethernet-Verbindungslänge |
Mindestbiegeradius |
|||
|
Zustand |
1310/1550 nm |
850/1300 nm |
850/1300 nm |
850 nm |
850 nm |
/ |
||
|
Typischer Wert |
Maximaler Wert |
Typischer Wert |
Maximaler Wert |
|||||
|
Einheit |
dB/km |
dB/km |
dB/km |
dB/km |
MHZ.km |
MHZ.km |
m |
mm |
|
G652D |
0,36/0,22 |
0,5/0,4 |
--- |
--- |
--- |
--- |
--- |
16 |
|
G657A1 |
0,36/0,22 |
0,5/0,4 |
--- |
--- |
--- |
--- |
--- |
10 |
|
G657A2 |
0,36/0,22 |
0,5/0,4 |
--- |
--- |
--- |
--- |
--- |
7.5 |
|
50/125 |
--- |
--- |
3,0/1,0 |
3,5/1,5 |
≥500/500 |
--- |
--- |
30 |
|
62,5/125 |
--- |
--- |
3,0/1,0 |
3,5/1,5 |
≥200/500 |
--- |
--- |
30 |
|
OM3 |
--- |
--- |
3,0/1,0 |
3,5/1,5 |
≥1500/500 |
≥2000 |
≤300 |
30 |
|
OM4 |
--- |
--- |
3,0/1,0 |
3,5/1,5 |
≥3500/500 |
≥4700 |
≤550 |
30 |
Transport-/Lager-/Betriebstemperatur: -20℃-+60℃, Installationstemperatur: -5℃-+50℃
