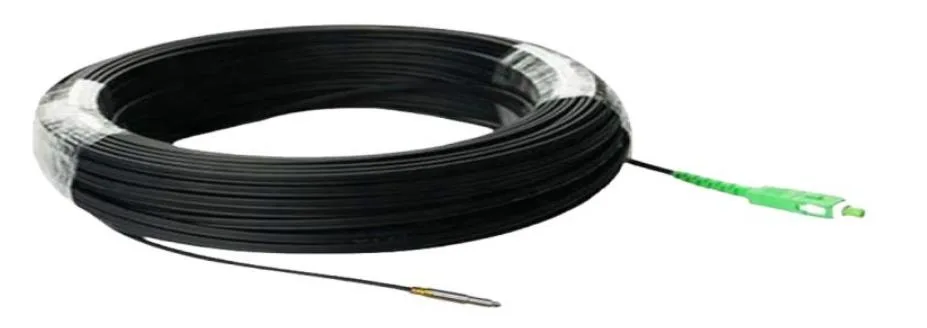

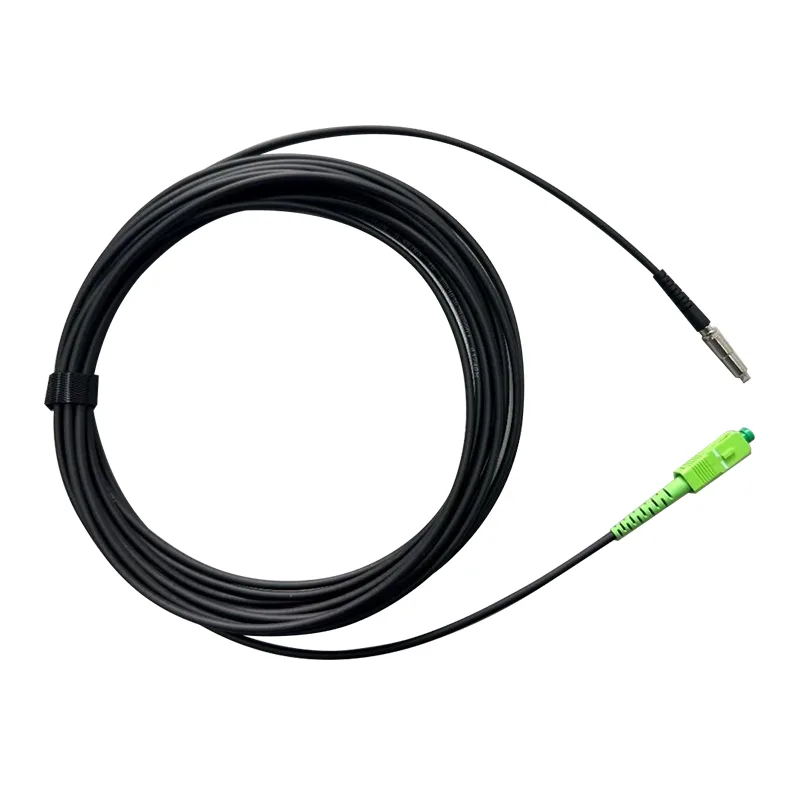

Das Mini SC/APC Patchkabel ist ein Glasfaser-Verbindungskabel mit einem kompakten SC/APC-Stecker. Es ist so konzipiert, dass es eine geringe Einfügedämpfung und eine hohe Rückflussdämpfung bietet und so die Signalintegrität in einer Vielzahl optischer Netzwerke gewährleistet. Unser Produkt wird unter strenger Qualitätskontrolle hergestellt, um den Anforderungen moderner FTTX/FTTH-Systeme und passiver optischer Netzwerke (PON) gerecht zu werden.
FTTX / FTTH-Systeme
Ethernet-Netzwerke
CATV-Links
Optische Signalverteilung
Passive optische Netzwerke (PON)
Geringe Einfügedämpfung, hohe Rückflussdämpfung
Hohe Wiederholgenauigkeit und Austauschbarkeit
100 % auf Einfügung, Rückflussdämpfung, Endfläche und Interferenz getestet
Starke mechanische Ausdauer
Entspricht den Telcordia GR-326-Core-Standards
Schnelle und einfache Installation für die Wanddurchführung
Sorgt für eine stabile Leistung in Umgebungen mit dichter Verkabelung
| Konstruktionen | Einheit | Beschreibungen | ||||
| Faseranzahl | Simplex | |||||
| Wellenlänge | nm | 1310/1550 | ||||
| Einfügedämpfung | dB | ≤0,30 | ||||
| Rückflussverlust | dB | ≥60 (APC) | ||||
| Farbe des Kabelmantels | Schwarz oder anpassbar | |||||
| Kabelaußendurchmesser | mm | φ3,0 ± 0,1 | ||||
| Fasermodus | Einzelmodus: G657 B3 | |||||
| Kabelmantelmaterial | TPU,UVesisn. | |||||
| Kabelgewicht | kg/km | 8,5 (ungefähr) | ||||
| Inhalte drucken | Anpassbar | |||||
| Länge | m | 80 oder anpassbar (Toleranz: ±0,5 m) |
||||
| Steckertyp | Eingang: | Mini-SC/APC-Anschluss | ||||
| Ausgabe: | SC/APC-Anschluss | |||||
| Betriebstemperatur | ℃ | -20°C ~ +60℃ | ||||
| Lagertemperatur | ℃ | -40℃ ~ +85℃ | ||||
| Artikel | Beschreibungen | |
| Glasfaser | Fasertyp | ITU-T G.657B3 Einzelmodus |
| Kerndurchmesser (μm) | 8-11μm | |
| Verkleidungsdurchmesser (μm) |
125,0 ± 0,7 μm | |
| Beschichtungsdurchmesser (μm) | 245 ± 10 μm (vor dem Färben) 250 ± 15 μm (farbig) |
|
| Modenfelddurchmesser | 8,6 ~ 8,8 ± 0,4 μm bei 1310 nm 9,6 ~ 9,8 ± 0,5 μm bei 1550 nm |
|
| Betriebswellenlängen | 1260–1625 nm | |
| Farbe | Blau | |
| Kabeldämpfung | ≤0,35 dB/km λ= 1310 nm ≤0,25 dB/km λ = 1550 nm ≤0,26 dB/km λ = 1625 nm |
|
| Faseranzahl | 1 | |
| Glashersteller | ||

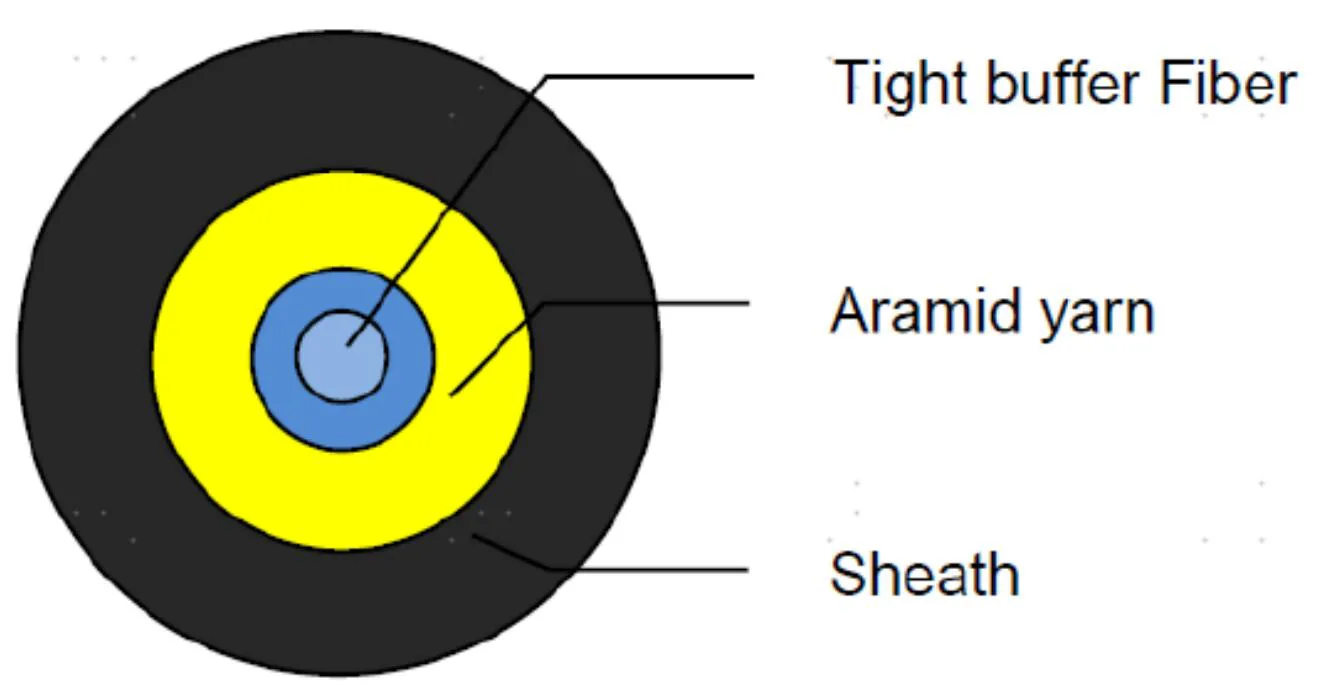

| Enge Pufferfaser | Durchmesser | 0,90 ± 0,05 mm |
| Farbe | Blau | |
| Material | LSZH | |
| Außenjacke | Durchmesser | 3,0 ± 0,1 mm |
| Dicke | 0,8 ± 0,1 mm | |
| Farbe | Schwarz | |
| Material | TPU, UV-beständig. | |
| Kraftmitglied | Material | Aramidgarn |
| Spanne | 1 | 80m |
| Installationsdurchhang | / | 1 % |
| Max. Windgeschwindigkeit | / | 50 km/h |
| Gewicht | / | 8,4 kg/km |
| Betriebszugspannung | 1 | 200N |
| Max. Zugspannung | / | 1000N |
| Kabelanwendung | / | Im Freien, Luft- und Kanalinstallation Selbstversorger |
Präzisionspolieren
Unsere Mini-SC/APC-Steckverbinder werden einer präzisen Winkelpolitur unterzogen, um minimale Rückreflexion und hervorragende optische Leistung zu gewährleisten.
Haltbarkeit und Zuverlässigkeit
Der Kabelmantel ist so konstruiert, dass er Biegung, Zugbeanspruchung und Umwelteinflüssen standhält und eine lange Lebensdauer bei anspruchsvollen Installationen gewährleistet.
Einfache Integration
Das Patchkabel unterstützt eine schnelle Bereitstellung und Neukonfiguration und ist ideal für Dienstanbieter, Netzwerkintegratoren und Unternehmenseinrichtungen.
Qualitätssicherung
Jedes Orientalfiber Mini SC/APC-Patchkabel wird vor Verlassen des Werks zu 100 % auf Einfügedämpfung, Rückflussdämpfung und Endflächenprüfung getestet, um eine gleichbleibende Leistung zu gewährleisten.
Identifizieren Sie die Netzwerkanschlüsse und die erforderliche Kabellänge.
Verbinden Sie die SC/APC-Stecker fest mit den vorgesehenen Geräten.
Vermeiden Sie übermäßiges Biegen oder Verdrehen, um eine optimale Signalqualität zu gewährleisten.
Verwenden Sie ein geeignetes Kabelmanagement, um mehrere Kabel in Umgebungen mit hoher Dichte zu organisieren.
F: Kann das Mini SC/APC-Patchkabel im Freien verwendet werden?
A: Ja, mit einer LSZH- oder Outdoor-Jacke hält sie den üblichen Outdoor-Bedingungen stand.
F: Welche Fasertypen werden unterstützt?
A: Das Patchkabel unterstützt sowohl G.657- als auch G.652-Singlemode-Fasern, die häufig in FTTX- und PON-Netzwerken verwendet werden.
F: Können wir die Kabellänge anpassen?
A: Ja, Längen von 0,5 Metern bis 20 Metern sind verfügbar. Kontaktieren Sie uns für spezifische Anforderungen.
