Wie installiere ich unbemannte Luftfahrzeug -Glasfaser -Optik?

Vorsichtsmaßnahmen für Installation

1. Die Installation der Glasfaserplatten, die Glasfaserdüse sollte so weit wie möglich vom Propeller entfernt sein, aber um der Schwerkraft des Flugzeugs zusätzliche Aufmerksamkeit zu schenken. Der Schwerpunkt des Flugzeugs sollte besonders beachtet werden.

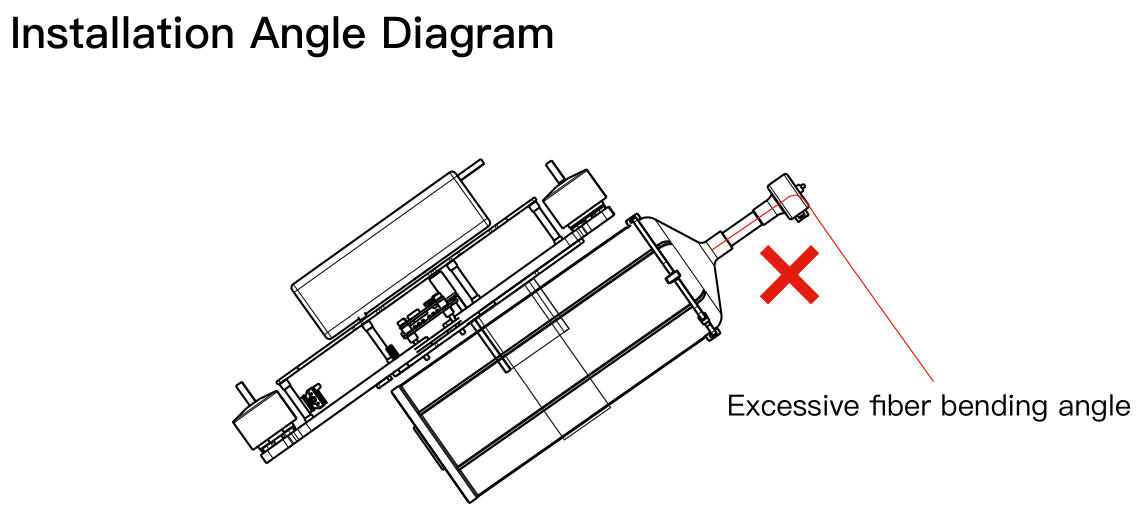

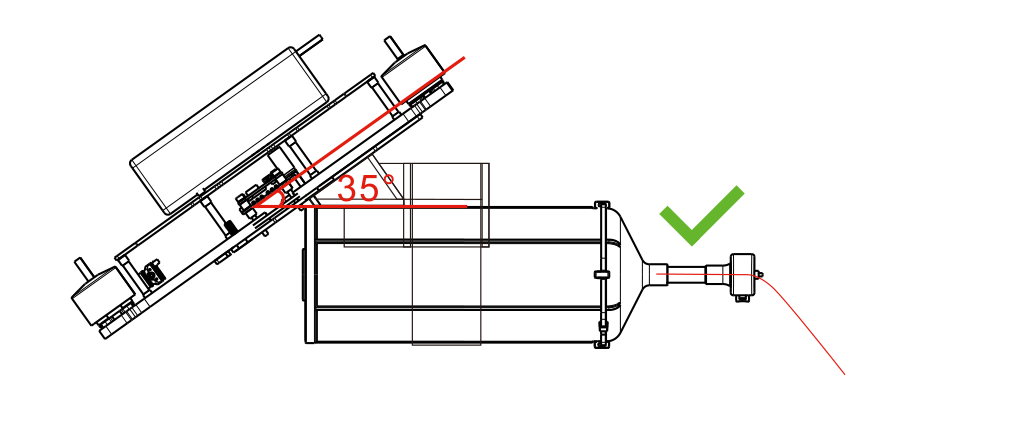

1. Die Installation der Glasfaserplatten sollte auf dem Neigungswinkel des Flugzeugs basieren. Die Montagehalterung sollte für einen bestimmten Winkel reserviert werden (wie in der Abbildung gezeigt). Installation Der Montagwinkel sollte nahe am Neigungswinkel liegen, so dass der Faserscheibenauslasswinkel horizontal ist.

1. Die Glasfaserwicklung verwendet Spezialkleber. Der erste 200 Meter Abstand ist der Kleberwendungsbereich. In diesem Bereich sollte die Fluggeschwindigkeit des Flugzeugs mit einer konstanten Geschwindigkeit von 0,5 Meilen pro Stunde gesteuert werden. Die Fluggeschwindigkeit des Flugzeugs sollte innerhalb von 30 km/h oder 8 m/s gesteuert werden, um Hochgeschwindigkeitsflug im Klebebereich zu vermeiden.

Vorbereitung vor der Verwendung der optischen Festplatte

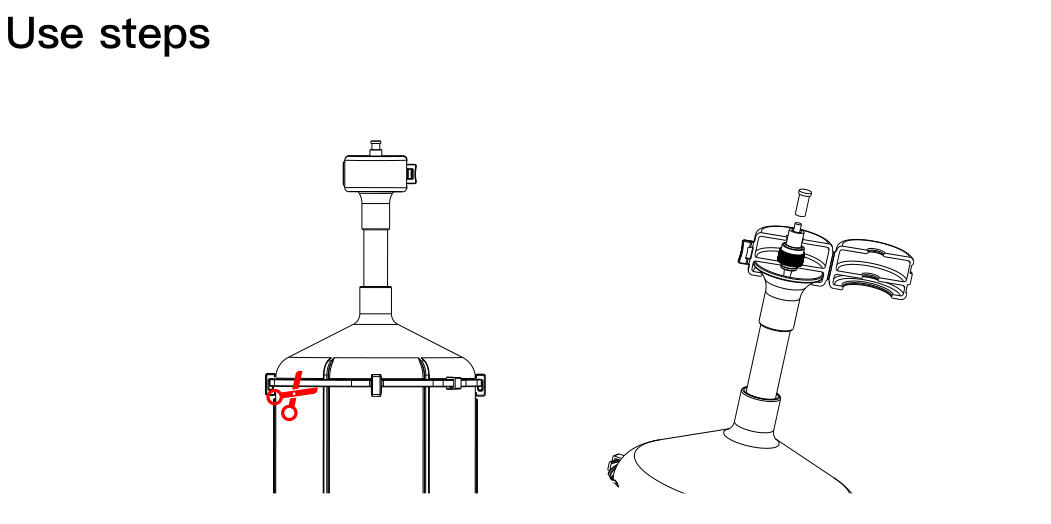

1. Entfernen Sie unbedingt das Transportschutz und 4 Schutzschnappschüsse, bevor Sie die optische Faserscheibe verwenden.
2. (Hinweis: Nehmen Sie die Schnalle nicht direkt aus der Faser heraus, wird gebrochen.)
3. Der faserfaserfaser -Portikum der faserfaser -faser -faser -faser -faser vor der Verwendung muss vor der Verwendung entfernen. Zeichnen Sie die optische Faser in das Bodenende des Moduls.

Drahtlose Bodenanschluss

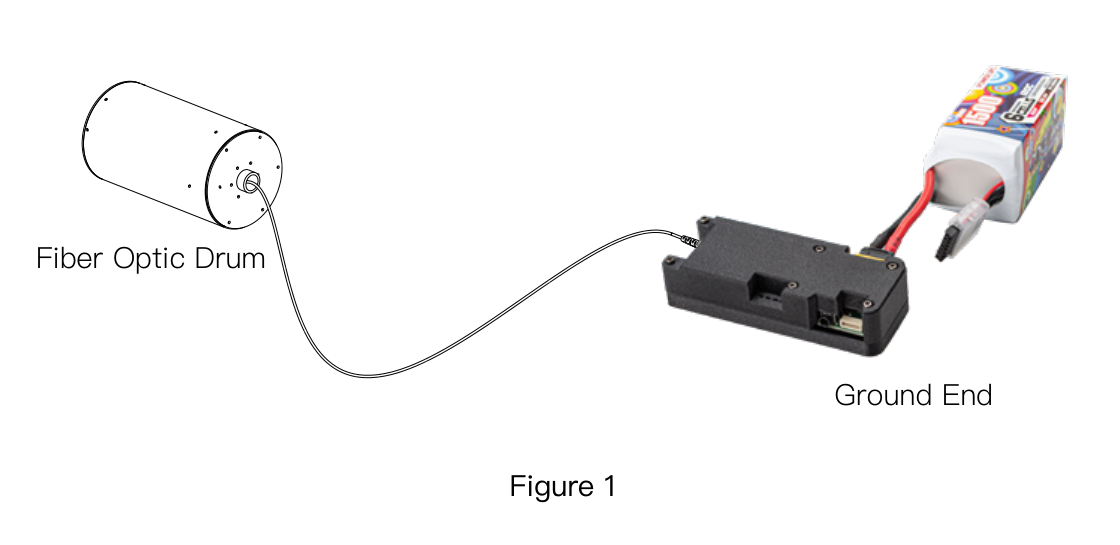

1. Schließen Sie das SH1.0 -Kabel vom Sky -Anschluss an den Flugregler an, wie im Diagramm „Bodenanschlussverbindungsmodus 1 (drahtlos)“ angezeigt.
2. Schließen Sie die gemahlene SH1.0 -Linie an den Empfänger und den Kartensender an.
3. Beheben Sie das Sky End und die Glasfaserscheibe, achten Sie auf die Glasfaserdüse so weit wie möglich vom UAV -Propeller, um einen Verstrickungsunfall zu vermeiden.
4. Schließen Sie den Glasfaserkabelbaum an, verbinden Sie die FC -Anschlüsse an beiden Enden der Glasfaserscheibe mit dem FC -Anschluss am Sky -Ende und dem FC -Anschluss am Bodenende, und beachten Sie, dass das Düsenende am Erdgeschoss mit dem FC -Anschluss angeschlossen ist.

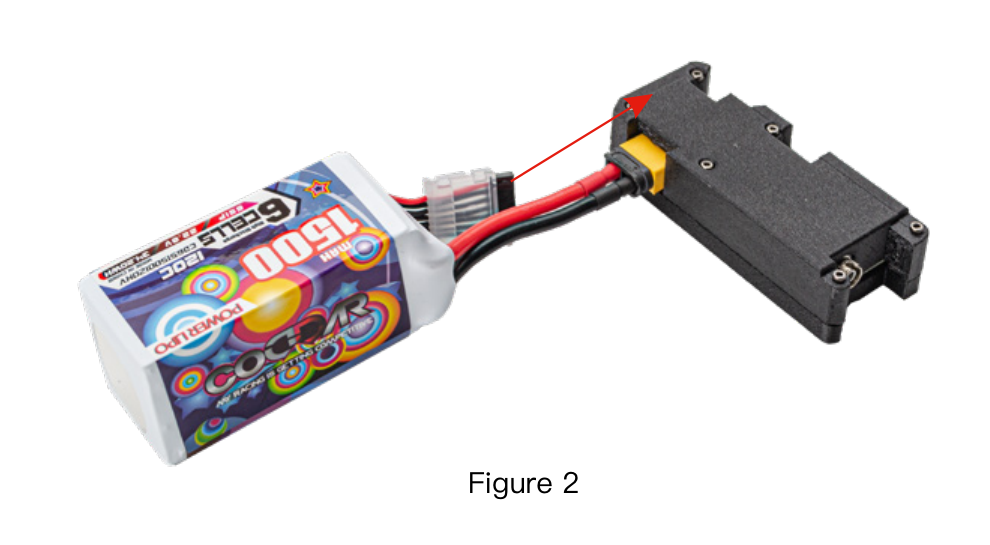

5. Setzen Sie die Lithiumbatterie des Bodens in den Erdungsanschluss ein, nachdem er vollständig geladen ist. (Als Abbildung 2)

Vorsichtsmaßnahmen

1. Die Eingangsspannung 11.1-26V liegt innerhalb des sicheren Bereichs, bitte überschreiten oder fallen nicht unter die Grenzspannung, wobei die positiven und negativen Pole nicht umkehren.
2. Machen Sie den faserfaserfasernden Kreis nicht, um zu vermeiden, dass scharfe Objekte geschnitten werden, und führen Sie zu Faserbruch.
3. Achten Sie auf den Schutz von Glasfaseranschlüssen und FC -Schnittstellen, vermeiden Sie Staub und Öl und Wasser und speichern Sie die Grenzflächenschutzabdeckung gut verdreht.
4. In einem kühlen, trockenen und leuchtenden Bereich aufbewahren.
5. Faser -Scheiben -Präzisionsstruktur, nehmen Sie sanft und setzen Sie die vertikale Speicherung.
