1. General1.1 Beschreibung Vorverbundene optische Verteilungsbox als fortschrittlichste FTTX-Netzwerkverteilungsknotengeräte, bieten Sie eine schnelle und zuverlässige Verbindung, einen guten Schutz und eine gute Verwaltung für die FTTX Netzwerk.ProduktionstypEinstufungGFS-016-007CVor......
Vorverbundene optische Verteilungsbox als fortschrittlichste FTTX-Netzwerkverteilungsknotengeräte, bieten Sie eine schnelle und zuverlässige Verbindung, einen guten Schutz und eine gute Verwaltung für die FTTX
Netzwerk.
Produktionstyp
Einstufung
GFS-016-007C
Vorverbundene Glasfaserkabelverteilungsbox

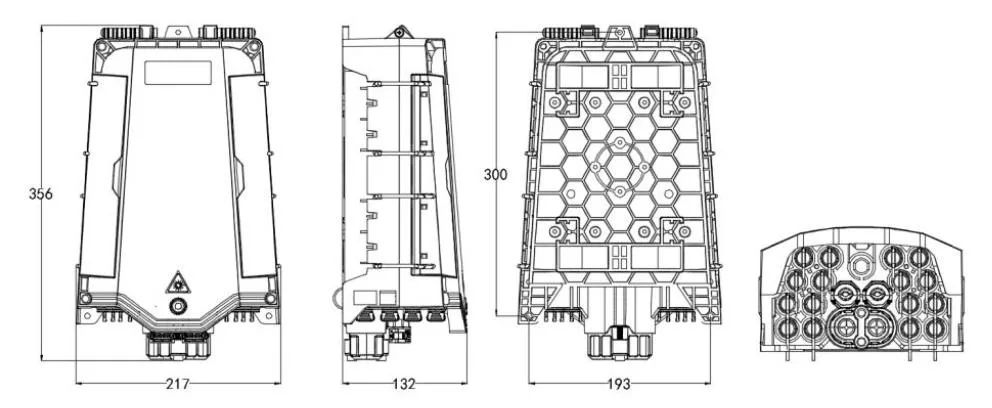

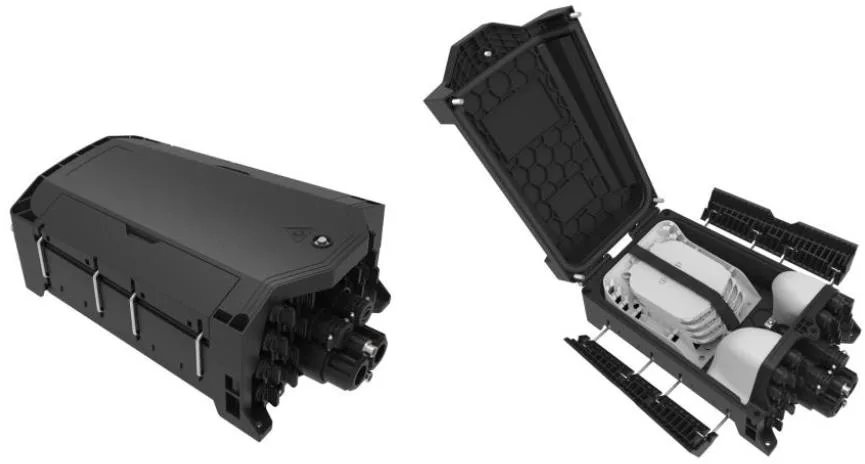

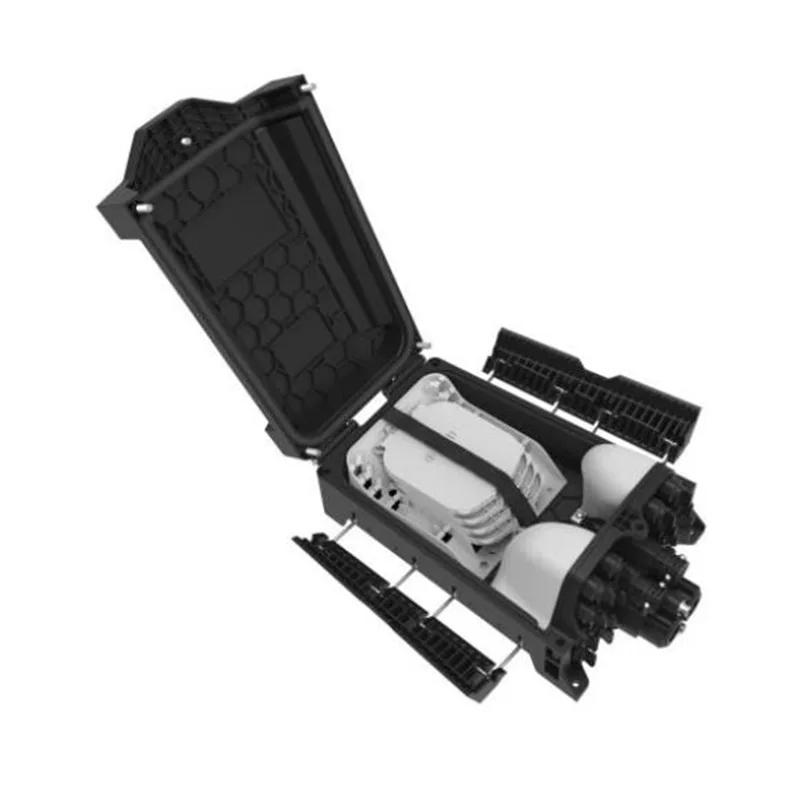

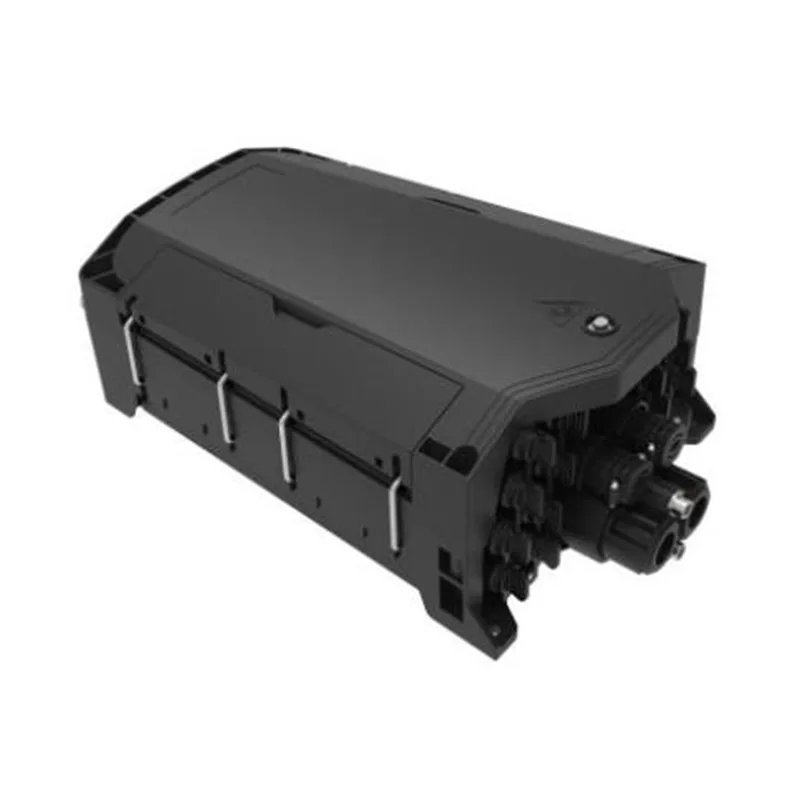

Aussehen von GFS-016-007c
1.2 Standards entsprechen
Die angebotene Produktion wird gemäß den Standards wie folgt entworfen, hergestellt und getestet:
Das-t G.652
Eigenschaften einer einzelmodischen optischen Faser
Fach A, 12x8 = 96, 1 Wärmeschicht- Schrumpfbare Spleißschutzhülle.
100
Max = 1b+7a = 16+7*12 = 100
Micro Plc Splitter
1x2
Splittergröße: 60x7x4mm.
1x4
1x8
Faserkabeldurchmesser der ungeschnittenen durch den Hafen (MM) passieren
Φ18
* Hinweis: Geben Sie den Typ an und Durchmesser des optischen Kabels, wenn Einkauf, um die zu entsprechen entsprechender Versiegelungsstopfen, um sicherzustellen die Versiegelungsleistung.
Faserkabelabmessung des Zweigs Kabelanschluss (MM)
IL: IEC61300-3-4 Methode b RL: IEC61300-3-6 Methode 1
1x2 Plc Splitter mit SCAPC -Anschluss
≤4,0
≥55 dB
≤4,2
1x4 Plc Splitter mit SCAPC -Anschluss
≤ 7,4
≥55 dB
≤ 7,6
1x 8 SPS -Splitter mit SCAPC -Anschluss
≤ 10,5
≥55 dB
≤ 10,7
1x 16 Plc Splitter mit SCAPC -Anschluss
≤ 133,5
≥55 dB
≤ 133,7
Die in der obigen Tabelle angezeigten optischen Parameter sind Standardwerte und können gemäß den Anforderungen angepasst werden.
5. Produktbild

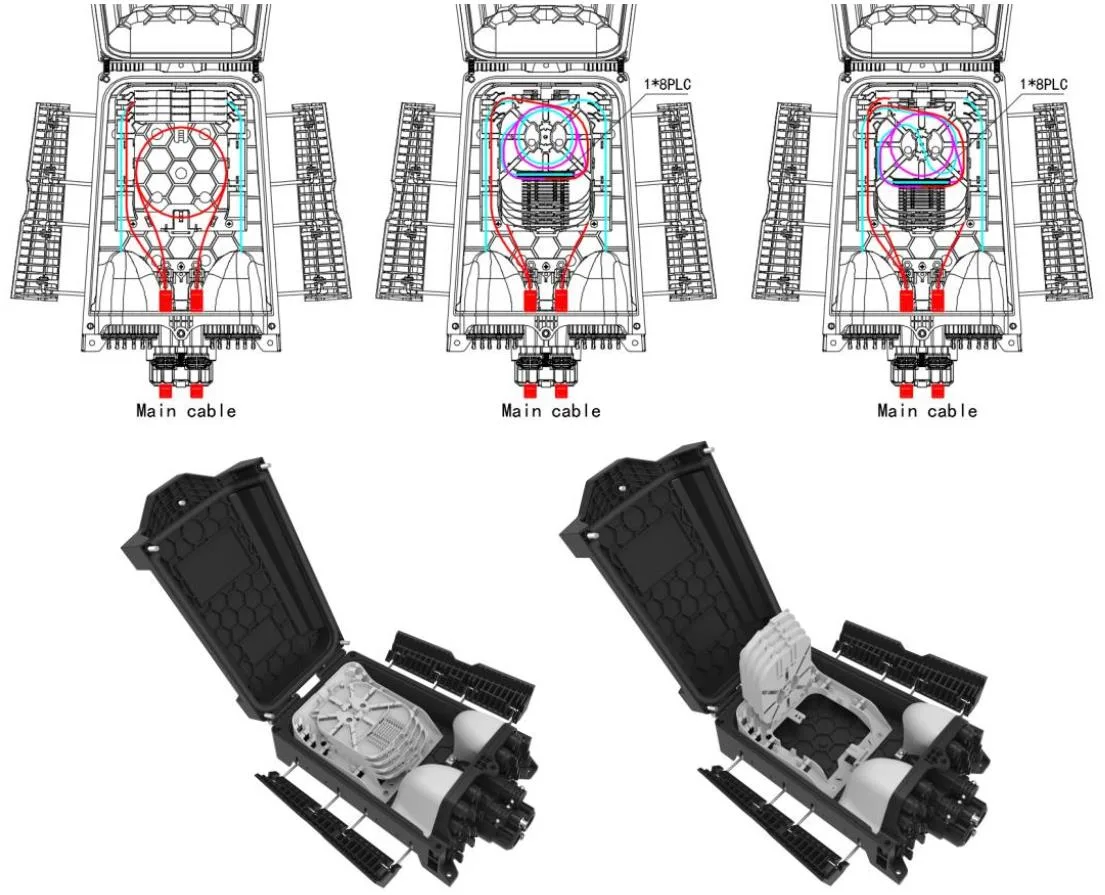

5.1 Produktkabelwege:
GFS-016-007C Routing-Diagramm
5.2 Spleißschale
Artikel
Spleißschale a
Spleißschale b
Spleißschale c
Abmessungen (H*W*D, MM)
121 * 101 * 4
125*101*8
125*101*8
Nettogewicht (kg)
0.017
0.026
0.026
Farbe
Pantone 428c
Pantone 428c
Pantone 428c
Material
PC+ABS/ABS
PC+ABS/ABS
PC+ABS/ABS
Spleißkapazität eines Tabletts
(Kerne)
12
(1 Schicht Wärme schrumpfbarer Schutzhülle)
16
(2 Schichten von Wärme schrumpfbarer Schutzhülle)
2
(2 Schichten von Wärme schrumpfbarer Schutzhülle)
Splitterkapazität von ATRAY
(PCs)
/
1
(SPS 1x2, 1x4, 1x8, 0,9 mm Faser, 60x7x4mm)
2
(SPS 1x2, 1x4, 1x8, 0,9 mm Faser, 60x7x4mm),
1
(SPS 1x16, 0,9 mm Faser, 60x12x4mm),
1
(1*2 FBT, 0,9 mm Faser, Ø3*60 mm)
Maximal (PCs)
8
4
4
Standard (PCs)
/
4
/
Notiz:
1. Die oben genannten Tabletts können entsprechend den Anforderungen gemischt werden.
2. Konfigurationsregeln: 2a = 1b = 1c Die Arten von Faserscheiben nehmen kontinuierlich zu
5.3 Zubehör
NEIN.
Teilname
Referenzbild
Einheit
Menge
Bemerkung
1
Benutzermanual
/
PCs
1
IN
2
Splitter -Testbericht
/
PCs
1
IN
3
Schlüssel
PCs
1
"D" -Typ
4

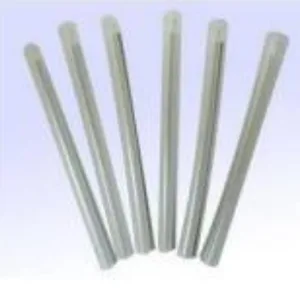

Wärme-sanfbare Schutzhülle
PCs
16
L = 45 mm, optional als Kundenanfrage
5

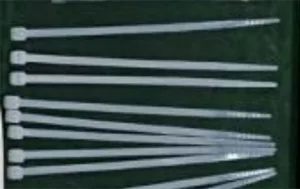

Nylon -Kabelbindung
PCs
10
3x100 mm
6

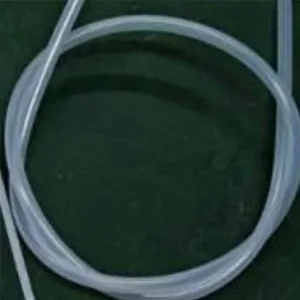

Backfaserschutzrohr
PCs
1
OD5mm x 50 cm

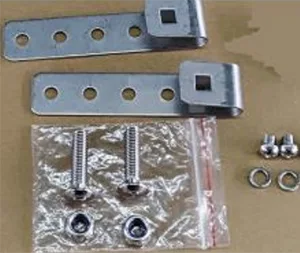

7

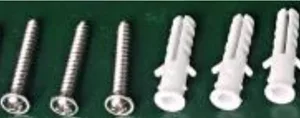

Wand montiertes Kit
Satz
1
Optional als Kundenanfrage. (Erweiterter Plastikstopfen φ8x40mm, Phillips Selbstkippschrauben M5x40 mm.)
8

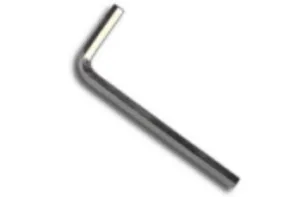

M6 Allen Key
PCs
1
M6
9

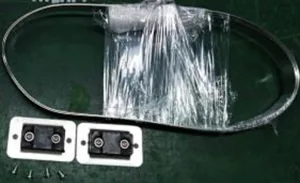

Stabs-Kit
Satz
1
Optional als Kundenanfrage
10
Antennen montiertes Kit
Satz
1
Optional als Kundenanfrage
6. Umweltmerkmale
Dieses Produkt entspricht der Richtlinie der ROHS -Umweltschutz und dem Gehalt an Blei, Cadmium, Quecksilber, hexavalentem Chrom, polybrominiertem Biphenyl (PBB) (PBB) und polybrominiertem Diphenylether (PBDE) überschreitet die Grenze nicht.
7. Installation

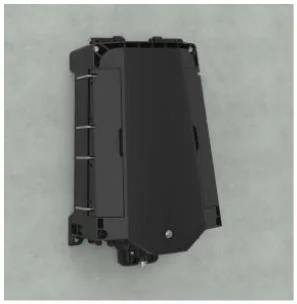

7.1. An der Wand montierte Installation
Bohrern Sie 3 Löcher in der Wand gemäß der Dimension in Tabelle 3.1, platzieren Sie den Expansions -PlugGGGGGGGGGGGGGER.
Wand montierte Installation

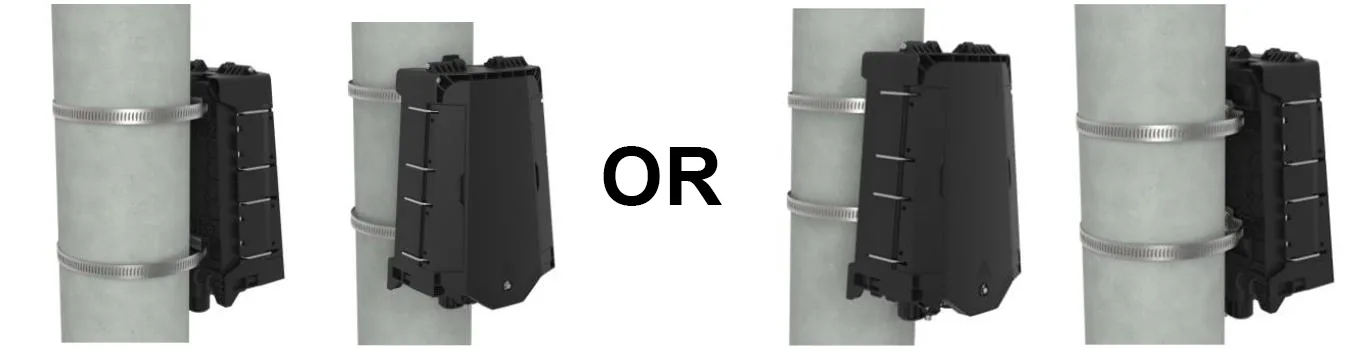

7.2. An der Pole montierte Installation
Geben Sie den Reifenring durch den Schlitz der Rückplatte und reparieren Sie ihn auf dem Telekommunikationsmast
Pole montierte Installation

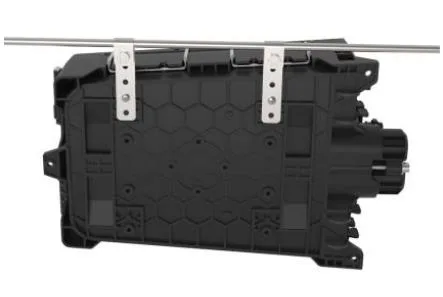

7.3 an der Wand montierte Installation (mit Drop-Kabel-Aufbewahrungsfach)
Binden Sie die beiden auf dem Chassis des Overheads an den Draht eingebauten und verschraubt dann, verhindern, dass der Gehäuse abfällt.
Die Overhead -Struktur
8. Steckerbetrieb
8.1 Vorverbundener Adapter - a (e)
⚫ Drehen Sie den Pfeil Teil des Faseranschlusss gegen den Uhrzeigersinn und nehmen Sie die Staubkappe heraus.
⚫ Der Pfeilteil des Faseranschlusses befindet sich oben. Führen Sie den Faseranschluss in den Sockel ein und drehen Sie dann den Pfeil
Teil im Uhrzeigersinn.
8.2 vorverbundenes Adapter - B (xl)
⚫ Führen Sie den optischen Faseranschluss einfügen, das sich um die losen Teile verbindet, und schließen Sie sie dann in den Adapter an.
⚫ XL Pre angeschlossene Adapterscheide am Adapter mit Kunststoffschlüssel einbauen.
⚫ Einlegen Sie den Stecker der Schnappfeder in die Hülle.
⚫ Die Kabelklemme muss installiert sein und die Leitung muss in der Nähe des Steckers liegen.
⚫ Schrauben Sie die Lederkabelklemmsitzkappe auf der Hülle im Uhrzeigersinn ab
8.3 Vorverbundener Adapter - C.
⚫ Drücken Sie den Gleitring auf den vorgeformten optischen Faserstopfen in Richtung des Pfeils, um die Staubkappe zu entfernen. Drücken Sie die Taste, um die Staubkappe am Adapter in Richtung des Pfeils herauszunehmen.
⚫ Richten Sie den Körper des vorgeformten Steckers mit der Adapterschnalle aus, bis er befestigt ist. Schließen Sie die beiden Staubabdeckungen auf die gleiche Weise an.
⚫ Der installierte vorgefertigte Stecker drückt den Gleitring, um die Schnalle abzulassen, und ziehen Sie dann den Hauptkörper nach hinten, um ihn zu trennen.
8.4 vorverbundenes Adapter - D.
⚫ Drehen Sie den Pre angeschlossenen Stecker gegen den Uhrzeigersinn und öffnen Sie die vor verbundene Steckerabdeckung in Richtung des Pfeils.
⚫ Schließen Sie den vor verbundenen Stecker D und den Pre -angeschlossenen Adapter D in Richtung des Pfeils an und drehen Sie den Stecker im Uhrzeigersinn, um ihn zu beheben.
8.5 vorverbundenes Adapter - e (a)
⚫ Drehen Sie den Pre -angeschlossenen Stecker gegen den Uhrzeigersinn und öffnen Sie die vor verbundene Steck- und Staubabdeckung in Richtung des Pfeils
⚫ Schließen Sie den vor verbundenen Stecker E und den Pre -angeschlossenen Adapter E in Richtung des Pfeils an und drehen Sie den Stecker im Uhrzeigersinn, um ihn zu beheben.
8.6 Vorverbundener Adapter -f
⚫ Führen Sie den optischen Faseranschluss einfügen, das sich um die losen Teile verbindet, und schließen Sie sie dann in den Adapter an.
⚫ XL Pre angeschlossene Adapterscheide am Adapter mit Kunststoffschlüssel einbauen.
⚫ Einlegen Sie den Stecker der Schnappfeder in die Hülle.
⚫ Die Kabelklemme muss installiert sein und die Leitung muss in der Nähe des Steckers liegen.
⚫ Schrauben Sie die Lederkabelklemmsitzkappe im Uhrzeigersinn auf der Hülle.
8.7 Vorverbundener Adapter - G.
9. Paket
1 PC in einem Bubble -Beutel, 480*400 mm;
1pc in einem kleinen Karton, 365*225*145 mm, Bruttogewicht beträgt 2,1 kg;
8pcs in einem großen Wellkarton, 470*385*615 mm, Bruttogewicht beträgt 18 kg.
