1.1 Beschreibung

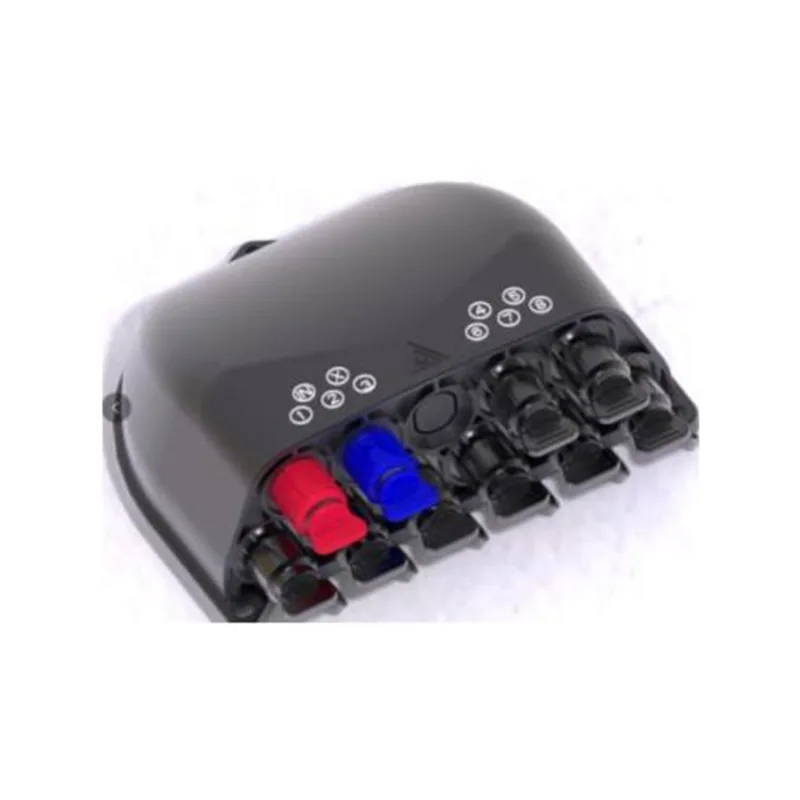

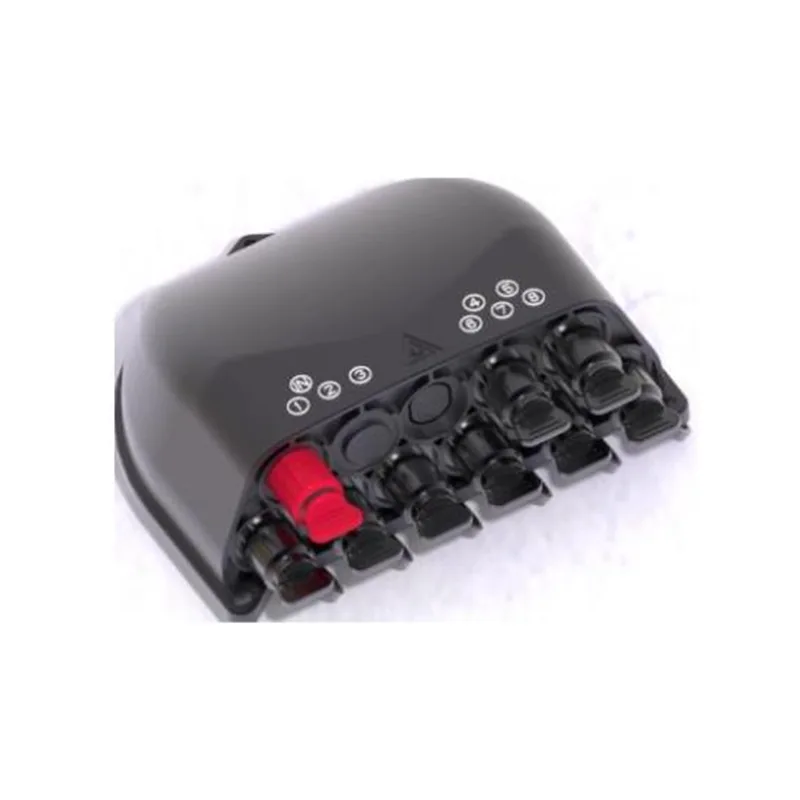

Vorverbundene optische Verteilungsbox als die fortschrittlichsten FTTX-Netzwerkverteilungsknotengeräte bieten eine schnelle und zuverlässige Verbindung, einen guten Schutz und eine gute Verwaltung für das FTTX-Netzwerk.
| Produktionstyp | Einstufung |

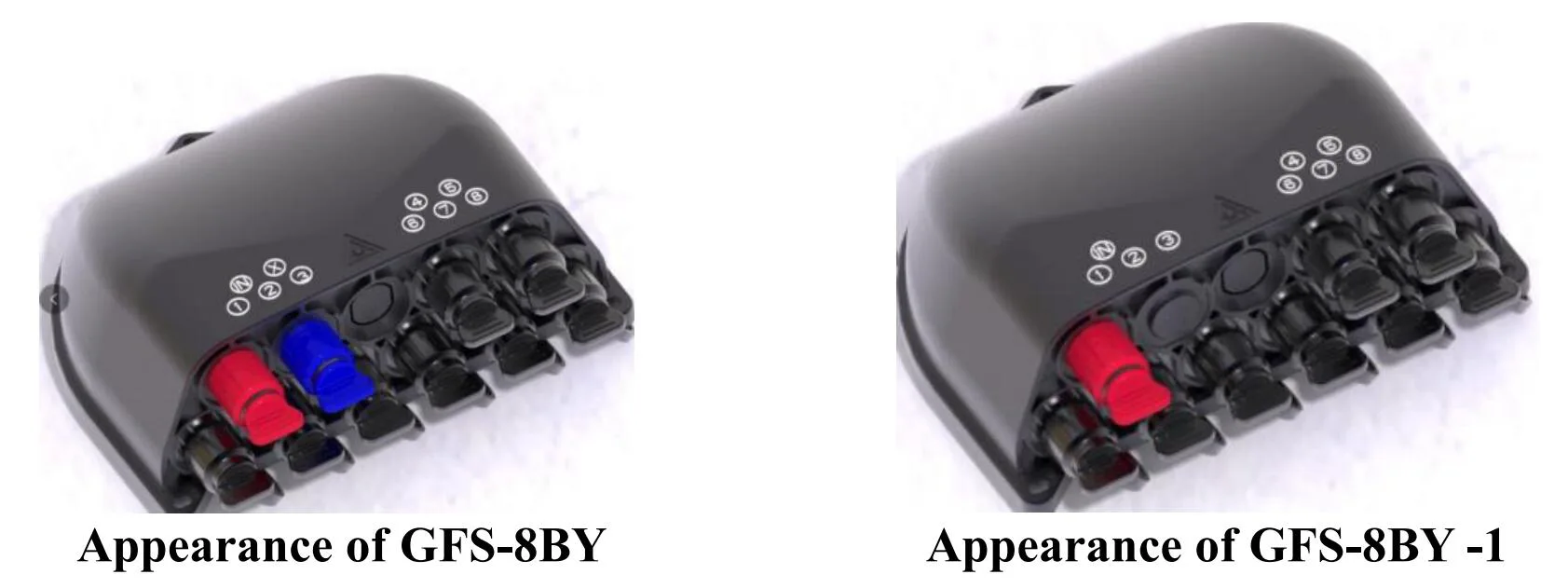

| GFS-8BY & -1 | Vorverbundene Glasfaserkabelverteilungsbox |
1.2 Standards entsprechen
Die angebotene Produktion wird gemäß den Standards wie folgt entworfen, hergestellt und getestet:
| Das-t G.652 | Eigenschaften einer einzelmodischen optischen Faser |
| IEC 60794-1-1 | Optische Glasfaser-Kabel-Teil 1-1: Generika-Generalspezifikationen |
| IEC 60794-1-2 | Optische Glasfaser-Kabel-Teil 1-2: Generische Spezifikationsbasic optische Kabelprüfungsverfahren |
1.3 Anwendungsumgebung
| Artikel | Wert |
| Betriebstemperatur | -40 ºC ～+65 ºC |
| Installationstemperatur | -5 ºC ～+40 ºC |
| Lagertemperatur | -40ºC ～+65 ºC |
| Atmosphärischer Druck | 70 ～ 106 kPa |
| Relative Luftfeuchtigkeit | ≤ 93 ％ (+40 ℃) |
1. Die untere Schale und die obere Abdeckung werden durch Heißplattenschweißen geschweißt, was nicht abnehmbar ist.
2. Material: pp.
3. Feuchtigkeitssicher, wasserdicht, staubdicht, Anti-Aging.
4. Schutzstufe bis zu IP68.
5. Der Innenraum ist mit 1x2 FBT -Splitter+ 1x8 Plc Splitter oder 1x8 Plc Splitter ausgestattet.
6. Installationsmethode: Pole montiert, an der Luft montiert, wand montiert.
7. Es kann mit einem Drop -Kabel -Aufbewahrungsfach ausgestattet werden, um die Lagerung von 30 Metern 5 mm rundem Kabel zu erfüllen.
3.1 Mechanische Spezifikationen
| Artikel | Spezifikationen | Bemerkung |
| Wohnmaterial | Modifizierter PP -Kunststoff | |
| Material des Metallzubehörs | Hochwertiger Edelstahl | |

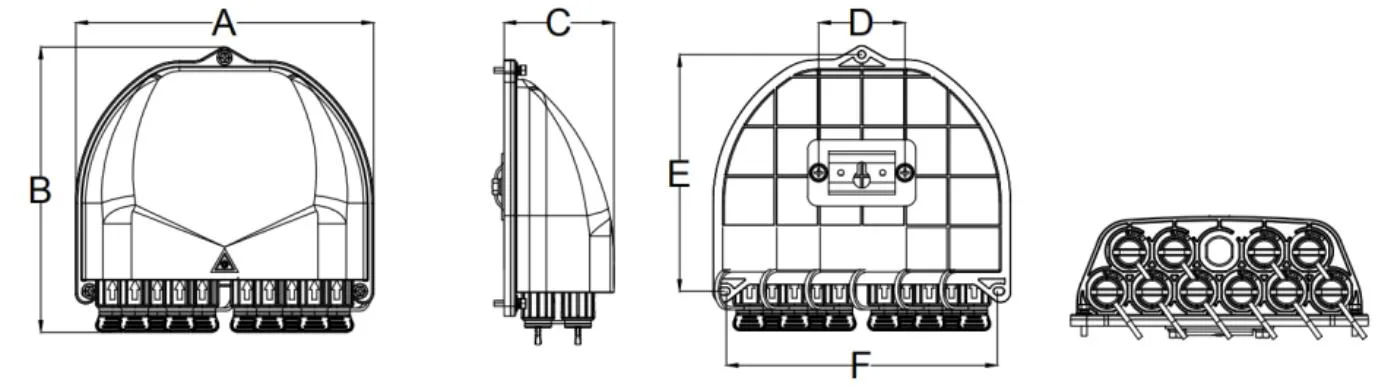

| Externe Dimension (MM) | 171*179*66 mm | ABC |
| Farbe | Schwarz | |
| Installationslochposition (mm) | 52*142*165 | D*e*f |
| Anzahl der vorverbindlichen Adapter | 10 | GFS-8BY (1 Rot, 1 Blau, 8 schwarz) |
| 9 | GFS-8BY-1 (1 Rot, 8 schwarz) | |
| Splitter | 1x2 FBT Splitter+ 1x8 Plc Splitter | GFS-8BY, Standardverhältnis von 1x2 FBT-Splitter beträgt 70%/30% |
| 1x8 Plc Splitter | GFS-8BY-1 | |
| IP -Note | IP68 | |
| Entflammbarkeit | UL94-HB | Es kann entsprechend den Bedürfnissen angepasst werden. |
| Neutrales Salzspray -Test (NSS) | 48H |
Optische Hauptparameter
| Modell | Splitter | Die (db) | RL (DB) | Die (db) | Testmethode | |
| Splitter | Verteilungsbox | |||||
| GFS-8by |
1*2 FBT (90/10) + 1*8 Plc Splitter, mit SCAPC -Anschluss |
1*2 FBT (90%) | ≤ 8,3 | ≥55 dB | ≤ 1,03 |
IL: IEC61300-3-4 Methode b RL: IEC61300-3-6 Methode 1 |
| 1*2 FBT (10%) +1* 8 plc |
≤21,7 | ≥55 dB | ≤21,9 | |||
|
1*2 FBT (80/20) + 1*8 Plc Splitter, mit SCAPC -Anschluss |
1*2 FBT (80%) | ≤ 1,4 | ≥55 dB | ≤ 1,6 | ||
| 1*2 FBT (20%) +1* 8 plc |
≤ 18,3 | ≥55 dB | ≤ 18,5 | |||
|
1*2 FBT (70/30) + 1*8 Plc Splitter, mit SCAPC -Anschluss |
1*2 FBT (70%) | ≤ 2,1 | ≥55 dB | ≤ 2,3 | ||
| 1*2 FBT (30%) +1* 8 plc |
≤ 16,5 | ≥55 dB | ≤ 16,7 | |||
|
1*2 FBT (60/40) + 1*8 Plc Splitter, mit SCAPC -Anschluss |
1*2 FBT (60%) | ≤ 2,8 | ≥55 dB | ≤3,0 | ||
| 1*2 FBT (40%) +1* 8 plc |
≤ 155.2 | ≥55 dB | ≤ 155.4 | |||
|
1*2 FBT (50/50) + 1*8 Plc Splitter, mit SCAPC -Anschluss |
1*2 FBT (50%) | ≤3,8 | ≥55 dB | ≤4,0 | ||
| 1*2 FBT (50%) +1* 8 plc |
≤ 134.3 | ≥55 dB | ≤ 134.5 | |||
|
GFS-8BY-1 |
1x8 plc splitter, mit SCAPC -Anschluss |
1*8 plc | ≤ 10,5 | ≥55 dB | ≤ 10,7 | |
Die in der obigen Tabelle angezeigten optischen Parameter sind Standardwerte und können gemäß den Anforderungen angepasst werden.
5.1 Produktkabelwege:
SPS oben, FBT unten

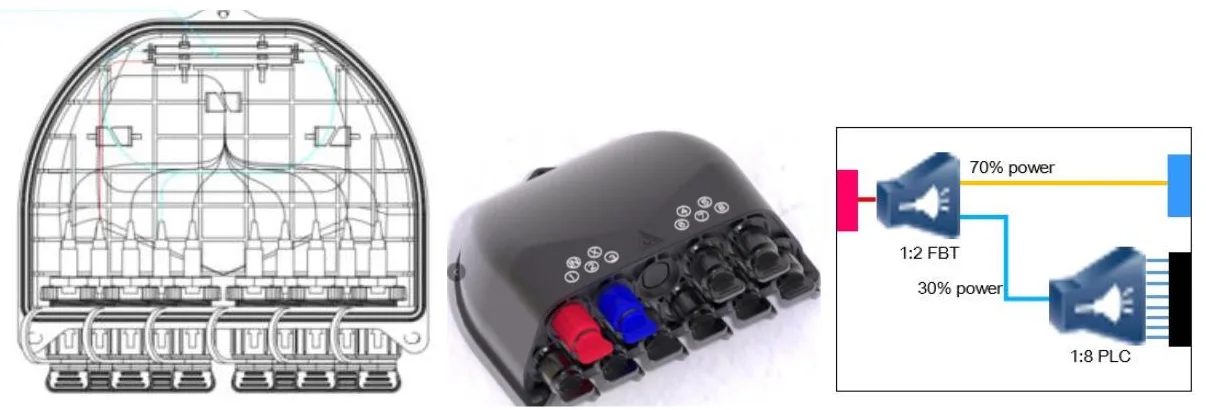

GFS-8BY (1 * 2 FBT + 1 * 8 Plc Splitter Cable Ways)

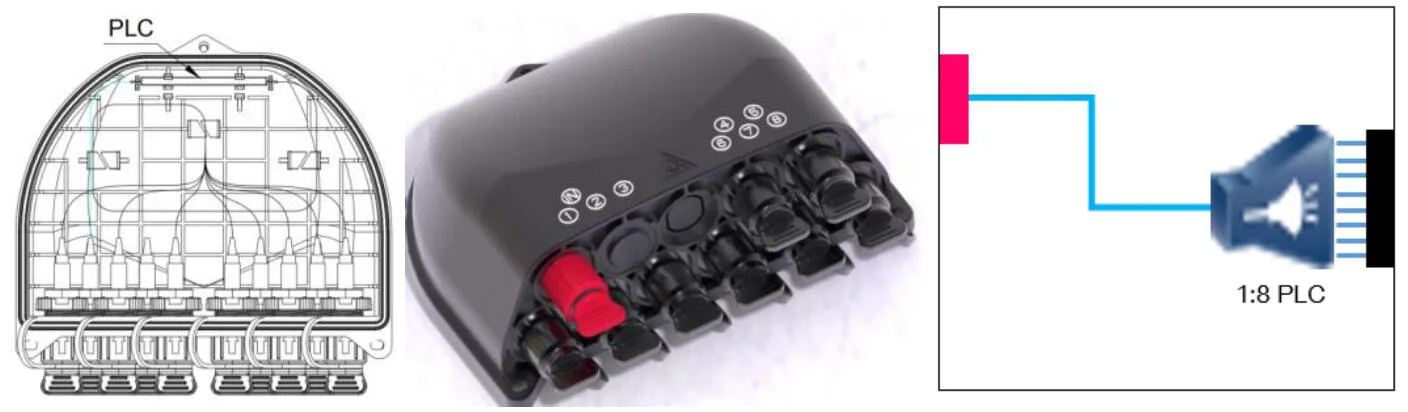

GFS-8BY-1 (1 * 8 Plc Splitter Cable Ways)

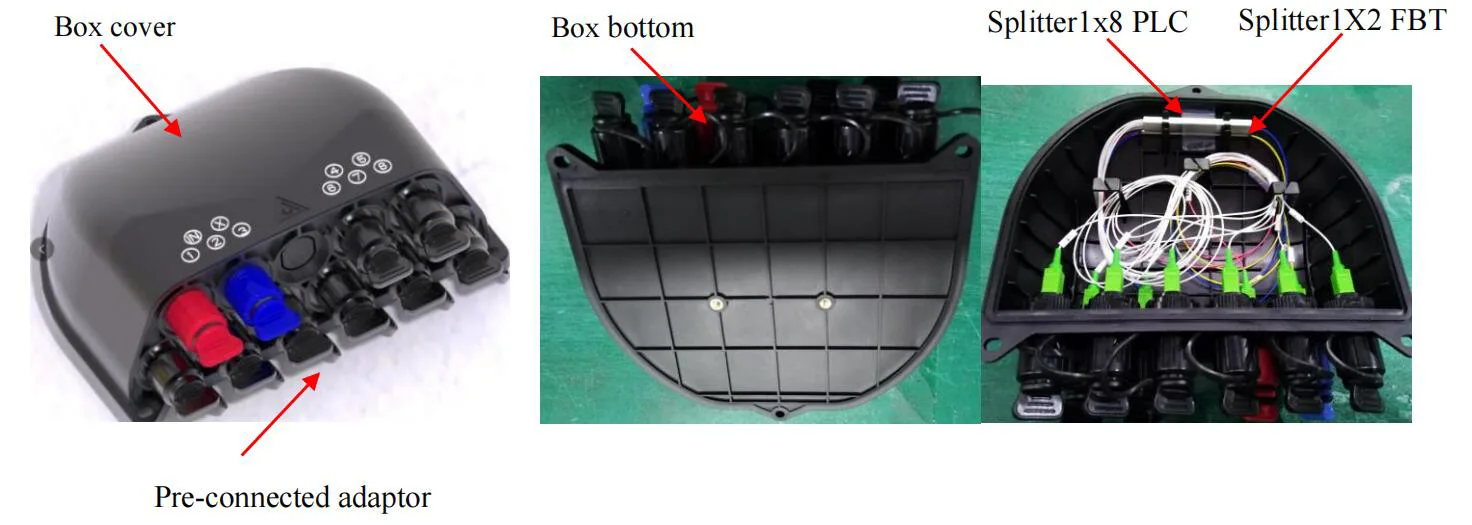

5.2.1 Hauptteile
| NEIN. | Teilname | Einheit | Menge | Bemerkung |
| 1 | Box unten | PCs | 1 | |
| 2 | Boxabdeckung | PCs | 1 | |
| 3 | Vorverbundener Adapter | PCs | 10 | GFS-8by |
| 4 | PCs | 9 | GFS-8BY-1 | |
| 5 | Splitter1x2 FBT | PCs | 1 | Nur in GFS-8by installiert |
| 6 | Splitter1x8 plc | PCs | 1 |
5.2.2 Zubehör
| NEIN. | Teilname | Referenzbild | Einheit | Menge | Bemerkung |
| 1 | Benutzermanual | / | PCs | 1 | IN |
| 2 | Splitter -Testbericht | / | PCs | 1 | IN |
| 3 | Wand montiertes Kit |
|
Satz | 1 | Optional als Kunden Anfrage |

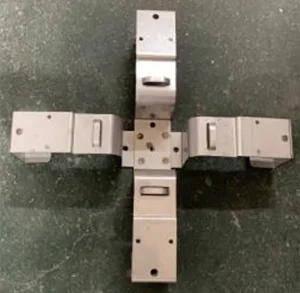

| 4 | Stabs-Kit |
|
Satz | 1 | Optional als Kunden Anfrage |
| 5 | Antennen montiertes Kit |
|
Satz | 1 | Optional als Kunden Anfrage |

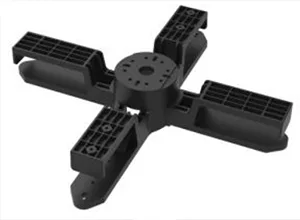

| 6 | Drop -Kabel Aufbewahrungsfach |
|
Satz | 1 | Optional als Kunden Anfrage |
| 7 | Drop -Kabel Aufbewahrungsfach |
|
Satz | 1 | Optional als Kunden Anfrage |
Dieses Produkt entspricht der Richtlinie der ROHS -Umweltschutz und dem Gehalt an Blei, Cadmium, Quecksilber, hexavalentem Chrom, polybrominiertem Biphenyl (PBB) (PBB) und polybrominiertem Diphenylether (PBDE) überschreitet die Grenze nicht.

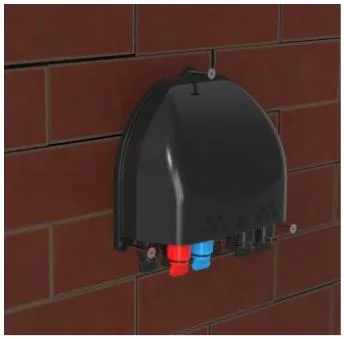

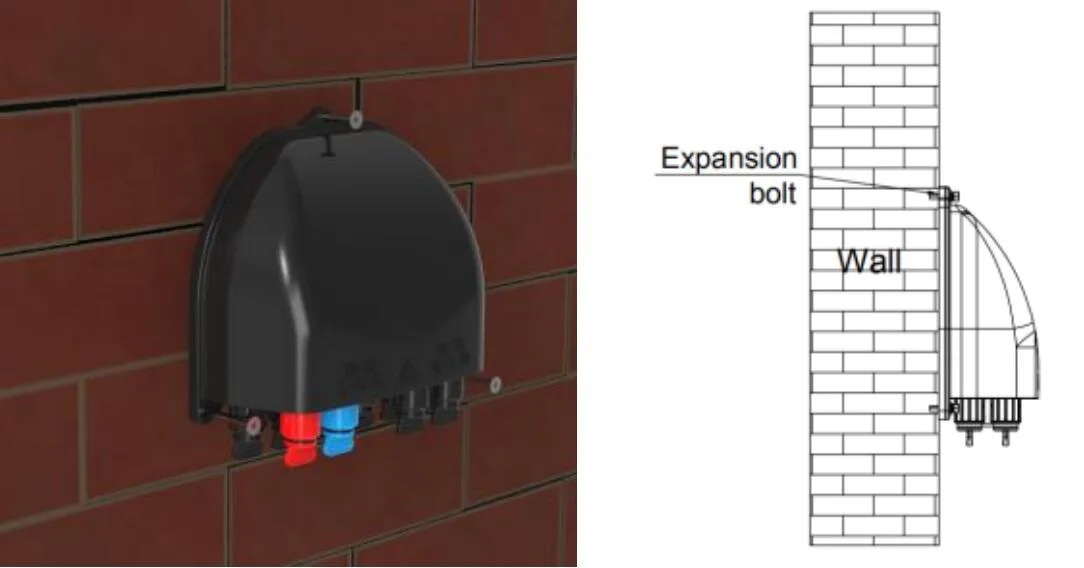

7.1. An der Wand montierte Installation
Bohrern Sie 3 Löcher in der Wand gemäß der Abmessung, platzieren Sie den Expansionsstopfen φ7.5*40, platzieren Sie die Box, um die Löcher abzustimmen, und verwenden Sie die Schrauben, um sich zu befestigen.
Wand montierte Installation

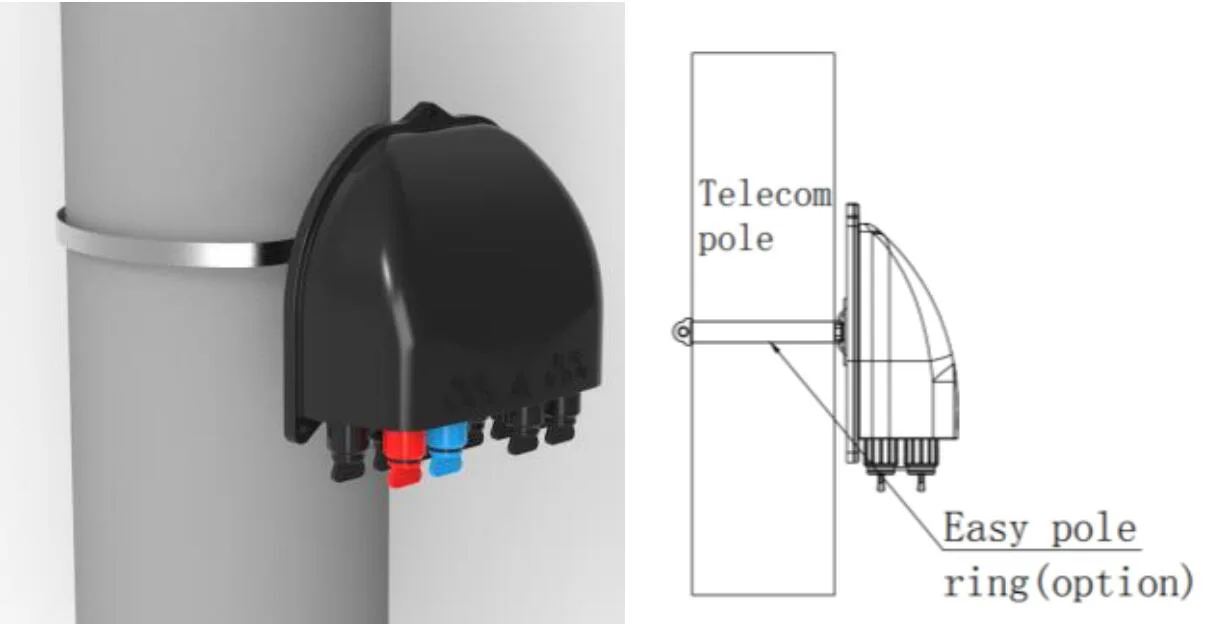

7.2. An der Pole montierte Installation
Geben Sie den Reifenring durch den Schlitz der Rückplatte und reparieren Sie ihn auf dem Telekommunikationsmast
Pole montierte Installation
7.3. An der Wand montierte Installation (mit Drop-Kabel-Aufbewahrungsfach)
Bohrern Sie 4 Löcher in der Wand gemäß der Dimension des Sturzkabel -Aufbewahrungs -Montageslochs, platzieren Sie den Expansionsstopfen φ 8 * 40, platzieren mit den Schrauben.
An der Wand montierte Installation (mit Drop-Kabel-Aufbewahrungsfach

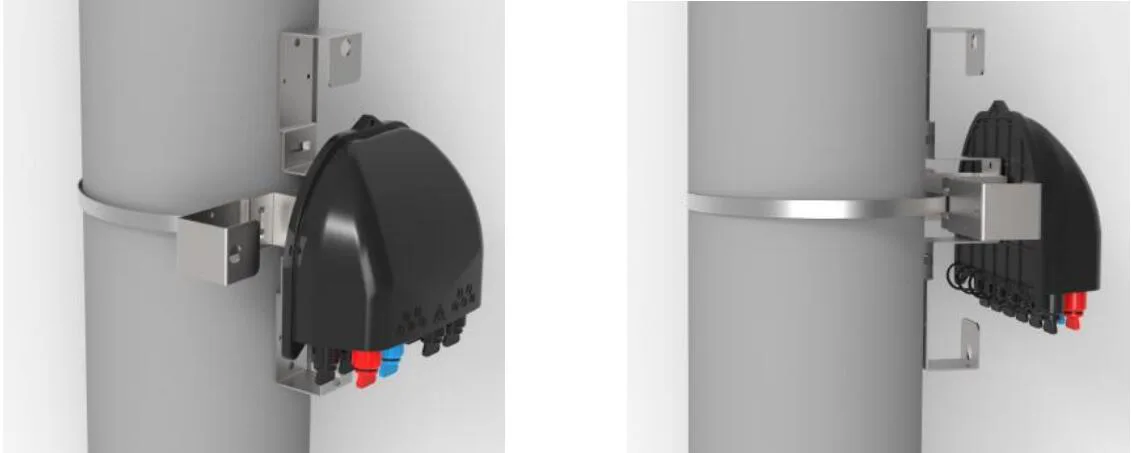

7.4. An der Pole montierte Installation (mit Drop-Kabelspeicher-Tablett)
Führen Sie den Edelstahlriemen durch den Schlitz des Drop -Cable -Lagerfachs und fixieren Sie ihn mit Schnalle auf der Stange.
An der Pole montierte Installation (mit Drop-Kabelspeicher-Tablett)

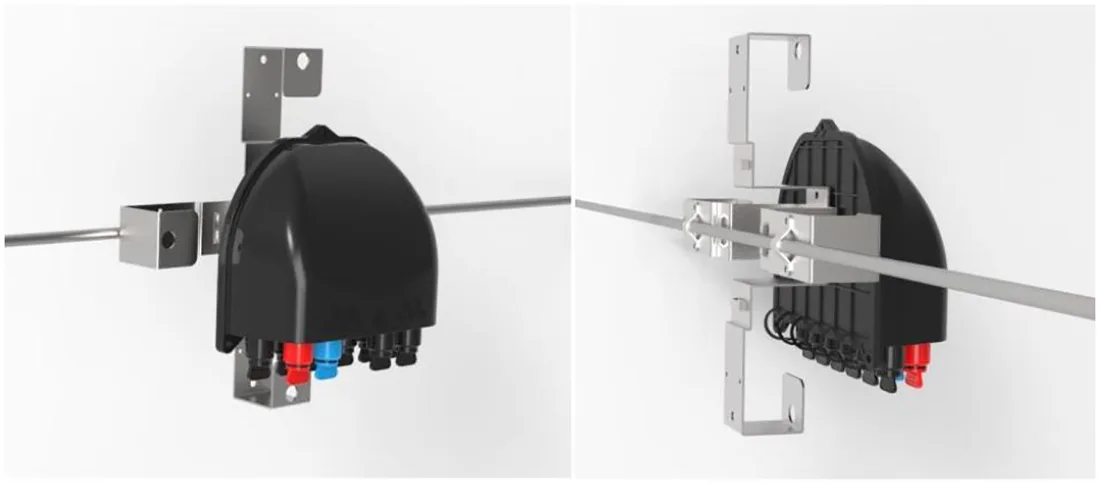

7.5. Antenneninstallation (mit Drop-Kabel-Speicherblech)
Verwenden Sie die kleine Metallplatte, um die Verteilungsbox am Messenger zu reparieren.
Antenneninstallation (mit Drop-Kabel-Speicherblech)
8.1 Vorverbundener Adapter - a （e）
⚫ Drehen Sie den Pfeil Teil des Faseranschlusss gegen den Uhrzeigersinn und nehmen Sie die Staubkappe heraus.
⚫ Der Pfeilteil des Faseranschlusses befindet sich oben. Führen Sie den Faseranschluss in den Sockel ein und drehen Sie dann den Pfeil Teil im Uhrzeigersinn.
8.2 vorverbundenes Adapter - B （xl）
⚫ Führen Sie den optischen Faseranschluss einfügen, das sich um die losen Teile verbindet, und schließen Sie sie dann in den Adapter an.
⚫ XL Pre angeschlossene Adapterscheide am Adapter mit Kunststoffschlüssel einbauen.
⚫ Einlegen Sie den Stecker der Schnappfeder in die Hülle.
⚫ Die Kabelklemme muss installiert sein und die Leitung muss in der Nähe des Steckers liegen.
⚫ Schrauben Sie die Lederkabelklemmsitzkappe auf der Hülle im Uhrzeigersinn ab
8.3 Vorverbundener Adapter - C.
⚫ Drücken Sie den Gleitring auf den vorgeformten optischen Faserstopfen in Richtung des Pfeils, um die Staubkappe zu entfernen. Drücken Sie die Taste, um die Staubkappe am Adapter in Richtung des Pfeils herauszunehmen.
⚫ Richten Sie den Körper des vorgeformten Steckers mit der Adapterschnalle aus, bis er befestigt ist. Schließen Sie die beiden Staubabdeckungen auf die gleiche Weise an.
⚫ Der installierte vorgefertigte Stecker drückt den Gleitring, um die Schnalle abzulassen, und ziehen Sie dann den Hauptkörper nach hinten, um ihn zu trennen.
8.4 vorverbundenes Adapter - D.
⚫ Drehen Sie den Pre angeschlossenen Stecker gegen den Uhrzeigersinn und öffnen Sie die vor verbundene Steckerabdeckung in Richtung des Pfeils.
⚫ Schließen Sie den vor verbundenen Stecker D und den Pre -angeschlossenen Adapter D in Richtung des Pfeils an und drehen Sie den Stecker im Uhrzeigersinn, um ihn zu beheben.
8.5 vorverbundenes Adapter - e (a)
⚫ Drehen Sie den Pre -angeschlossenen Stecker gegen den Uhrzeigersinn und öffnen Sie die vor verbundene Steck- und Staubabdeckung in Richtung des Pfeils
⚫ Schließen Sie den vor verbundenen Stecker E und den Pre -angeschlossenen Adapter E in Richtung des Pfeils an und drehen Sie den Stecker im Uhrzeigersinn, um ihn zu beheben.
8.6 Vorverbundener Adapter -f
⚫ Führen Sie den optischen Faseranschluss einfügen, das sich um die losen Teile verbindet, und schließen Sie sie dann in den Adapter an.
⚫ XL Pre angeschlossene Adapterscheide am Adapter mit Kunststoffschlüssel einbauen.
⚫ Einlegen Sie den Stecker der Schnappfeder in die Hülle.
⚫ Die Kabelklemme muss installiert sein und die Leitung muss in der Nähe des Steckers liegen.
⚫ Schrauben Sie die Lederkabelklemmsitzkappe im Uhrzeigersinn auf der Hülle.
| Artikel | Material | Größe (mm) | Menge | Bruttogewicht (kg) |
| Unabhängige Produktverpackung | Karton | 195x195x95 | 1 | 0.7 |
| Außenverpackungskarton | Karton | 810x410x510 | 40 | 28.1 |
| HINWEIS: Ohne Drop -Kabel -Aufbewahrungsfach | ||||
