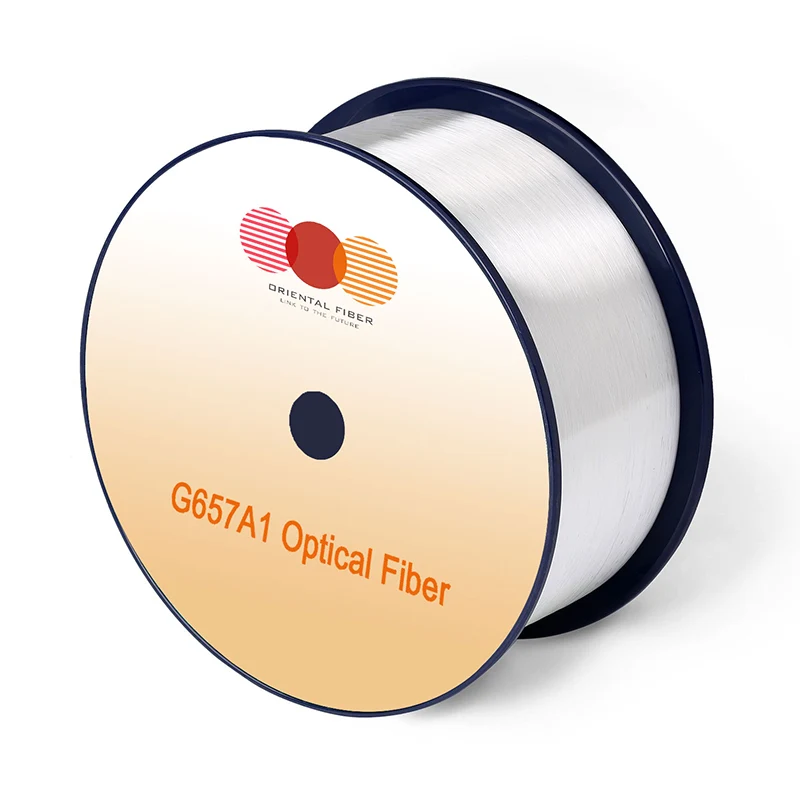

Single-Mode-optische Faser G.657.A1

Eigenschaften

Bedingungen

Angegebene Werte

Einheiten

Optische Eigenschaften

Dämpfung

1310nm

≤ 0,35

[DB/km]

1383nm (nach H2-Aging)

≤ 0,35

[DB/km]

1460nm

≤ 0,25

[DB/km]

1550nm

≤ 0,21

[DB/km]

1625nm

≤ 0,23

[DB/km]

Dämpfung gegen Wellenlänge

Max. α Unterschied

1285-1330 nm in Bezug auf 1310 nm

≤ 0,03

[DB/km]

1525-1575nm in Bezug auf 1550 nm

≤ 0,02

[DB/km]

Dispersionskoeffizient

1285-1340nm

-3.5 bis 3,5

[PS/(nm · km)]

1550nm

≤ 18

[PS/(nm · km)]

1625nm

≤ 22

[PS/(nm · km)]

Null -Dispersionswellenlänge (λ0)

-

1300-1324

[NM]

Null Dispersionssteigung (S0)

-

≤ 0,092

[PS/(nm2 · km)]

Typischer Wert

-

0.086

[PS/(nm2 · km)]

PMD

Maximale einzelne Faser

-

≤ 0,1

[PS/√KM]

Link -Design -Wert (M = 20 ， q = 0,01%)

(M = 20 ， q = 0,01%)

-

≤ 0,06

[PS/√KM]

Typischer Wert

-

0.04

[PS/√KM]

Kabel -Cuto -Wellenlänge (λcc)

-

≤ 1260

[NM]

Modusfelddurchmesser (MFD)

1310nm

8.4-9.2

[μm]

1550nm

9.3-10.3

[μm]

Effektiver Gruppenindex der Brechung (NE ·)

1310nm

1.466

-

1550nm

1.467

-

Punktdiskontinuitäten

1310nm

≤ 0,05

[DB]

1550nm

≤ 0,05

[DB]

Geometrische Eigenschaften

Verkleidungsdurchmesser

-

125,0 ± 0,7

[μm]

Verkleidung Nichtkreisheit

-

≤ 0,7

[%]

Beschichtungsdurchmesser

-

235-245

[μm]

Die Konzentrizitätsfehler mit Beschichtungsverkleinern

-

≤12,0

[μm]

Nichtkreisschichtbeschichtung

-

≤ 6,0

[%]

Kernverkleinerungs-Konzentrik-Fehler

-

≤ 0,5

[μm]

Locken (Radius)

-

≥4

[M]

Lieferlänge

-

Bis zu 50,4

[KM/Rolle]

Umweltmerkmale

1310 nm, 1550nm & 1625nm

Temperaturabhängigkeit induzierte Abschwächung

-60 ℃ bis +85 ℃

≤ 0,05

[DB/km]

Zyklus in Temperaturzeuchtung induzierte Dämpfung

-10 ° C bis +85 ° C, 98% RH

≤ 0,05

[DB/km]

Watersoak Abhängigkeit induzierte Dämpfung

23 ° C für 30 Tage

≤ 0,05

[DB/km]

Feuchte Wärmeabhängigkeit induzierte Abschwächung

85 ° C und 85% RH für 30 Tage

≤ 0,05

[DB/km]

Trockener Wärmealterung

85 ℃ für 30 Tage

≤ 0,05

[DB/km]

Mechanische Spezifikation

Proof -Test

-

≥9.0

[N]

-

≥ 1,0

[%]

-

≥ 100

[KPSI]

-

-

-

Makro-Bend-induzierte Verlust

10 Umdrehungen um einen Dorn mit einem Radius von 15 mm

1550nm

≤ 0,25

[DB]

10 Umdrehungen um einen Dorn mit einem Radius von 15 mm

1625nm

≤ 1,0

[DB]

1 Drehen Sie einen Dorn mit 10 mm Radius um

1550nm

≤ 0,75

[DB]

1 Drehen Sie einen Dorn mit 10 mm Radius um

1625nm

≤ 1,5

[DB]

Beschichtungsstreifenkraft

Typische durchschnittliche Kraft

1.5

[N]

Spitzenkraft

1.3-8.9

[N]

Dynamischer Ermüdungsparameter (ND)

-

≥20

-
