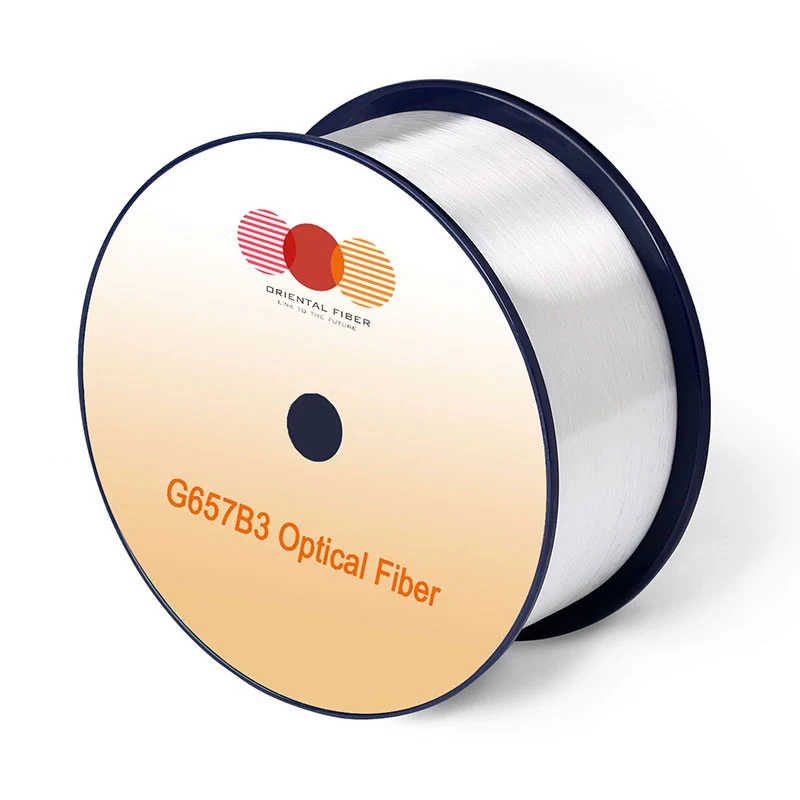

Single-Mode-Glasfaser G.657.b3

Eigenschaften

Bedingungen

Spezifisch Werte

Einheiten

Optisch Eigenschaften

Dämpfung

1310nm

≤ 0,35

[DB/km]

1383nm （nach H2-Aging）

≤ 0,35

[DB/km]

1550nm

≤ 0,21

[DB/km]

1625nm

≤ 0,23

[DB/km]

Dämpfung gegen Wellenlänge

Max. α Unterschied

1285-1330nm, in Verweis auf 1310nm

≤ 0,03

[DB/km]

1525-1575nm, in Verweis auf 1550 nm

≤ 0,02

[DB/km]

Null Dispersionswellenlänge (λ0)

-

1300-1324

[NM]

Null Dispersionssteigung (S0)

-

≤ 0,092

[PS/(nm2 · km)]

PMD

Maximal Einzelne Faser

-

≤ 0,1

[PS/√KM]

Link -Design -Wert （m = 20 ， q = 0,01%)

-

≤ 0,06

[PS/√KM]

Typisch Wert

-

0.04

[PS/√KM]

Kabel Cuto auch -Wellenlänge (λcc)

-

≤ 1260

[NM]

Modus Felddurchmesser （MFD）

1310nm

8.2-9.0

[μm]

1550nm

9.1-10.1

[μm]

Effektiver Gruppenindex der Brechung （ne）

1310nm

1.468

-

1550nm

1.469

-

Punkt Diskontinuitäten

1310nm

≤ 0,05

[DB]

1550nm

≤ 0,05

[DB]

Geometrisch Eigenschaften

Verkleidet Durchmesser

-

125,0 ± 0,7

[μm]

Verkleidet Nichtkreisheit

-

≤ 0,7

[%]

Beschichtung Durchmesser

-

235-245

[μm]

Beschichtungsverkleinerung Konzentrikfehler

-

≤12,0

[μm]

Beschichtung Nichtkreisheit

-

≤ 6,0

[%]

Kernverkleinerung Konzentrikfehler

-

≤ 0,5

[μm]

Locken (Radius)

-

≥4

[M]

Lieferung Länge

-

Hoch bis 25,2

[KM/Rolle]

Umweltmerkmale

1310nm, 1550nm & 1625nm

Temperatur Abhängigkeit induzierte Dämpfung

-60 ℃ bis +85 ℃

≤ 0,05

[DB/km]

Temperaturmeldung Radfahren induzierte Dämpfung

-10 ° C. bis +85 ° C, 98% RH

≤ 0,05

[DB/km]

Watersoak Abhängigkeit induzierte Dämpfung

23 ° C ， für 30 Tage

≤ 0,05

[DB/km]

Feuchte Wärmeabhängigkeit induzierte Abschwächung

85 ° C. und 85% RH ， für 30 Tage

≤ 0,05

[DB/km]

Trocken Wärmealterung

85 ℃ ， für 30 Tage

≤ 0,05

[DB/km]

Mechanisch Spezifikation

Nachweisen Prüfen

-

≥9.0

[N]

-

≥ 1,0

[%]

-

≥ 100

[KPSI]

Makro-Bend Induzierter Verlust

1 drehen Sie einen Dorn von 10 mm Radius

1550nm

≤ 0,03

[DB]

1 Drehen Sie einen Dorn mit 10 mm Radius um

1625nm

≤ 0,1

[DB]

1 Drehen Sie einen Dorn mit einem Radius von 7,5 mm um

1550nm

≤ 0,08

[DB]

1 drehen Sie einen Dorn von 7,5 mm Radius

1625nm

≤ 0,25

[DB]

1 Dreht sich um einen Dorn mit 5 mm Radius um

1550nm

≤ 0,15

[DB]

1 Dreht sich um einen Dorn mit 5 mm Radius um

1625nm

≤ 0,45

[DB]

Beschichtung Streifenkraft

typisch durchschnittliche Kraft

1.5

[N]

Gipfel Gewalt

1.3-8.9

[N]

Dynamisch Ermüdungsparameter (ND)

-

≥20

-
