Nicht-metallische Uni-Tube

Die Struktur des nicht-metallischen Uni-Tube-Anti-Rodent-Glasfaserkabels mit leichter Leuchtdichte besteht darin, optische einzelne Modenfaser- oder Multi-Mode-Glasfaser in ein lockeres Rohr aus einem hohen Modul-Polyestermaterial auszugehen, und das Rohr ist mit einer wasserdichten Verbindung gefüllt. Das lockere Rohr wird Wasserblockierungsmaterial zugesetzt, um die wasserdichte Leistung des optischen Kabels zu gewährleisten. Das loses Rohr ist mit einer GF -Stange verpackt, und eine Schicht aus Polyethylen -Innenscheide wird am Kabelkern extrudiert. Nachdem der GFK -Gürtel longitudinal verpackt ist, wird eine Außenhülle aus Polyethylen extrudiert, um ein Kabel zu bilden.

Anfrage absenden

Produktbeschreibung

Eigenschaften

Gute mechanische und temperatureigenschaften

Gute Hydrolyseresistenz und hohe Festigkeit

Spezialrohrfüllungsverbindung gewährleisten einen kritischen Schutz von Ballaststoffen

Gute laterale Druckwiderstand und Weichheit

Wicking FRP sorgt für die Zugfestigkeit des Kabels und bietet einen guten Schutz für das loses Rohr

Wickelte FRP- und FRP-Klebebandpanzerung lassen das Kabel eine ausgezeichnete Leistung von Nagetieren haben

Die Polyethylen (PE) -Hülle hat einen guten Widerstand gegen UV -Strahlung

Kleiner Durchmesser, geringes Gewicht und freundliche Installation

Standards

GYQFXTY73 Kabel entspricht dem Standard-YDT 769-2010 sowie der IEC 60794-1.

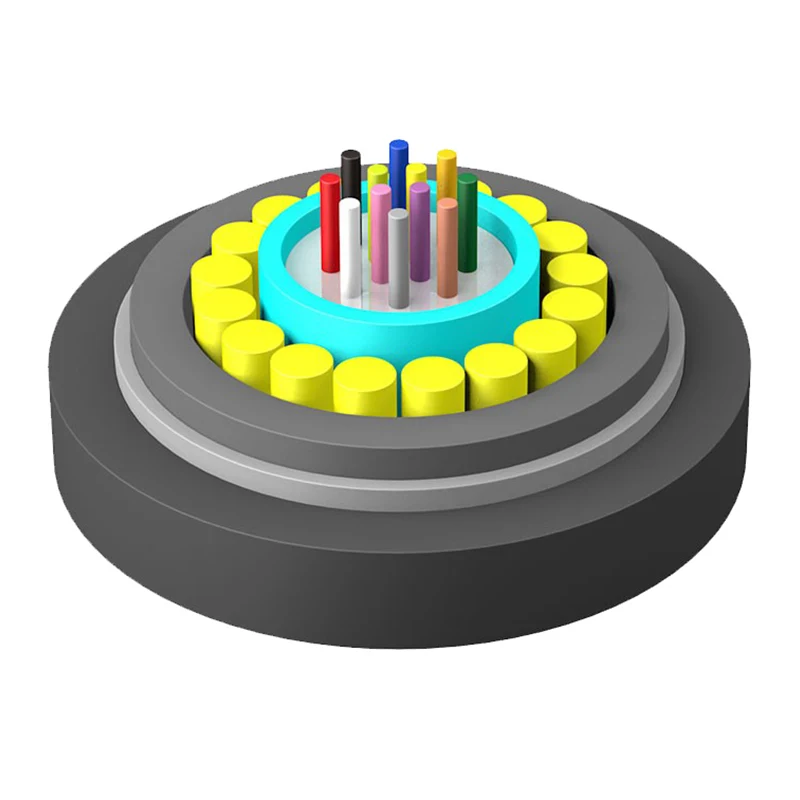

Strukturzeichnung

1.Fibre

2. Tube -Füllverbindung

3. Röhrchen

4.FRP

5. Zähler Füllmaterial

6. Pe Innenscheide

7. Wasserblockierungsmaterial

8. FRP -Klebeband

9.PE Außenscheide

Uni-tube Non-metallic 73 Sheath Light-weight Lighting Anti-rodent Fiber Optic Cable

Technische Parameter

Kabeltyp (Um 2 Fasern erhöht)	Faserzahl	Kabelgewicht (Ref) (kg/km)	Zugfestigkeit Lang/kurzfristig (n)	Crush -Widerstand Lang/kurzfristig (n/100mm)	Biegeradius Statisch/dynamisch (MM)
Gyqfxty73-2 ~ 12xn	2 ~ 12	97	600/1500	1000/3000	10 / 20d
Gyqfxty73-12 ~ 24xn	14 ~ 24	111
Gyqfxty73-26 ~ 36xn	26 ~ 36	148

Speicher/Betriebstemperatur: -40 ℃ -+70 ℃

Optische Eigenschaften

Fasertyp	Dämpfung (+20 ℃)				Bandbreite		Numerische Blende	Kabelschnitt-Off-Wellenlänge λcc
Fasertyp	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Numerische Blende	Kabelschnitt-Off-Wellenlänge λcc
G.652	---	---	≤ 0,36 dB/km	≤ 0,22 dB/km	---	---	---	≤ 1260 nm
G.655	---	---	≤ 0,40 dB/km	≤ 0,23 dB/km	---	---	---	≤ 1450 nm
50/125 uM	≤3,3 dB/km	≤ 1,2 dB/km	---	---	≥500 MHz · km	≥500 MHz · km	0,200 ± 0,015na	---
62,5/125 uM	≤3,5 dB/km	≤ 1,2 dB/km	---	---	≥200 MHz · km	≥500 MHz · km	0,275 ± 0,015na	---

Notiz:

A. Suffix XN bezeichnet Fasertyp

B. Die Farbanordnungen von Ballaststoffen und Rohr sind in der Farbidentifizierungstabelle angegeben

C. Das nicht-metallische Uni-Tube-73-Scheiben-Leichtbeleuchtungs-Anti-Rodent-Glasfaserkabel sollte nicht länger als 6 Monate in der Außenumgebung aufbewahrt werden, um den guten Zustand der Kabelrolle zu halten

Anwendung: Kanal/Antenne
