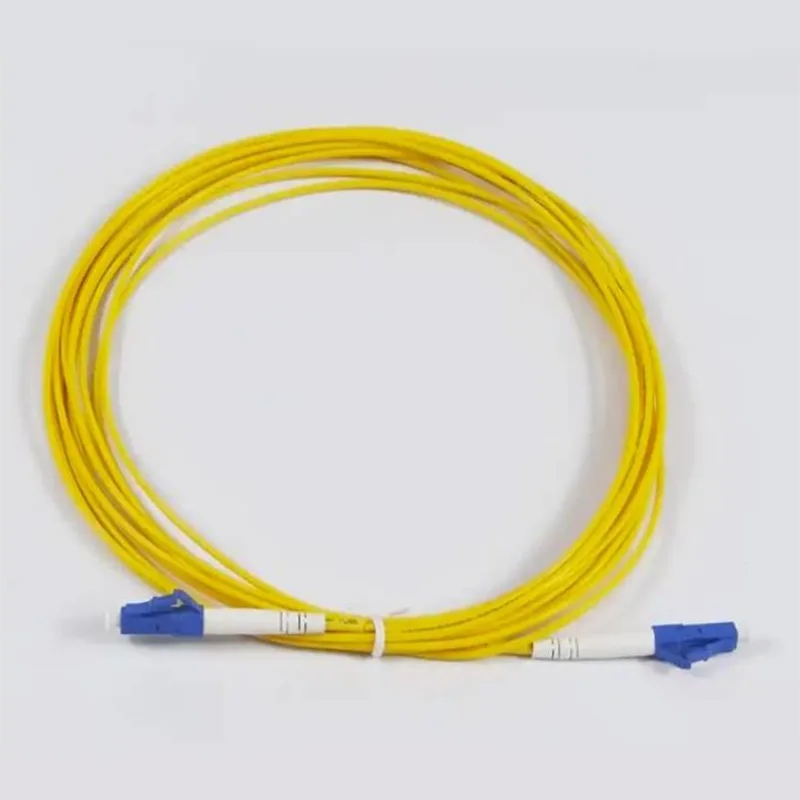

DerOrientalfiber 3 mm Rundkabel LC/UPC-LC/UPC-Patchkabelsind wesentliche Komponenten für hochdichte Glasfaser-Patch-Umgebungen. Diese Patchkabel werden von Orientalfiber, einer Marke der Jiangsu Xuben Photoelectric Technology Group, hergestellt und profitieren von einer 15.000 Quadratmeter großen Produktionsbasis und fortschrittlichen Herstellungsprozessen. Indem Sie sich für die Quelle entscheidenOrientalfiber 3 mm Rundkabel LC/UPC-LC/UPC-PatchkabelNetzwerkingenieure erhalten ein Produkt mit ISO9001- und ISO45001-Zertifizierungen, das zuverlässige Leistung in kritischen Rechenzentren und Telekommunikationsknotenpunkten weltweit gewährleistet.
Die Technik dahinterOrientalfiber 3 mm Rundkabel LC/UPC-LC/UPC-PatchkabelDer Fokus liegt auf hoher Präzision und geringer Signaldämpfung. Diese Kabel nutzen die Singlemode-Faser G657A1 und sind so konzipiert, dass sie den physikalischen Anforderungen moderner Kabelführung gerecht werden.
Die Anwendung vonOrientalfiber 3 mm Rundkabel LC/UPC-LC/UPC-Patchkabelerstreckt sich über mehrere Sektoren und stellt die stabile physikalische Schicht bereit, die für Dienste mit hoher Bandbreite erforderlich ist.
Im Kern des Netzwerks verbinden diese Patchkabel Hochgeschwindigkeits-Transceiver mit Verteilerrahmen. Die gelbe LSZH-Ummantelung sorgt für eine klare Identifizierung von Singlemode-Glasfaserverbindungen und erleichtert so die Wartung und Fehlerbehebung.
Das 3-mm-Kabel ist die erste Wahl für Fiber-to-the-Home-Einsätze (FTTH) und eignet sich aufgrund seiner Haltbarkeit für Verbindungen zwischen dem optischen Netzwerkterminal (ONT) und dem Verteilerkasten. Es unterstützt die nahtlose Bereitstellung von Video-, Daten- und Sprachdiensten für Endbenutzer.
Über die Standard-IT hinaus werden Orientalfiber-Produkte in Stromnetze und Kommunikationssysteme für den Schienenverkehr integriert. Die robuste Konstruktion desOrientalfiber 3 mm Rundkabel LC/UPC-LC/UPC-Patchkabelstellt sicher, dass sie den Vibrationen und Umgebungsschwankungen standhalten, die bei industriellen Front-End-Verbindungen auftreten.
Was arWas sind die Hauptvorteile des 3-mm-Durchmessers für diese LC/UPC-Patchkabel?
Der Durchmesser von 3 mm bietet im Vergleich zu dünneren Patchkabeln eine höhere Zugfestigkeit und Druckfestigkeit. Das macht dasOrientalfiber 3 mm Rundkabel LC/UPC-LC/UPC-Patchkabelbesser geeignet für Backbone- und horizontale Verkabelungen, bei denen das Kabel möglicherweise einer stärkeren physischen Handhabung ausgesetzt ist.
Unterstützt der LC/UPC-Anschluss eine Hochgeschwindigkeits-Datenübertragung?
Ja. Der LC/UPC-Stecker ist ein Industriestandard für Singlemode-Glasfaseranwendungen. Mit einer Rückflussdämpfung von ≥50 dB und einer geringen Einfügungsdämpfung ist es vollständig kompatibel mit 10G-, 40G- und 100G-Ethernet-Anwendungen.
Können diese Kabel in Umgebungen mit großen Temperaturschwankungen verwendet werden?
DerOrientalfiber 3 mm Rundkabel LC/UPC-LC/UPC-Patchkabelsind für den Betrieb zwischen -25 °C und +65 °C ausgelegt und somit zuverlässig sowohl für klimatisierte Rechenzentren als auch für nicht temperierte Telekommunikationsgehäuse.
Werden diese Patchkabel werkseitig getestet?
Ja, jede Einheit ist zu 100 % werkseitig terminiert und wird vor der Auslieferung an den Kunden strengen Tests unterzogen, um sicherzustellen, dass sie den angegebenen optischen und mechanischen Standards entspricht.
● Rechenzentren
● Ethernet-Anwendungen
● FTTH-Anwendungen
● Backbone-, Horizontal- und Riser-Anwendungen
● Video-, Daten- und Sprachdienste
● Testgeräteanwendungen
● Hochpräziser Steckverbinder
● UPC- und APC-Endflächenpolitur
● SC, LC, alle Einzelfaser-Stecker
● Kundenspezifische Länge verfügbar
● 100 % werkseitig terminiert und getestet
● ROHS-konform
| Konstruktionen | Einheit | Beschreibungen |
| Fasermodus | Einzelmodus: ITU-T G657A1 | |
| Faseranzahl | Simplex | |
| Wellenlänge | nm | 1310/1550 |
| Einfügedämpfung | dB | ≤0,30 |
| Rückflussverlust | dB | ≥50 (UPC) |
| Durchmesser der Tight-Buffer-Faser | Äh | 900 |
| Tight-Buffer-Faserfarbe | Weiß | |
| Farbe des Kabelmantels | Gelb | |
| Kabelmantelmaterial | LSZH | |

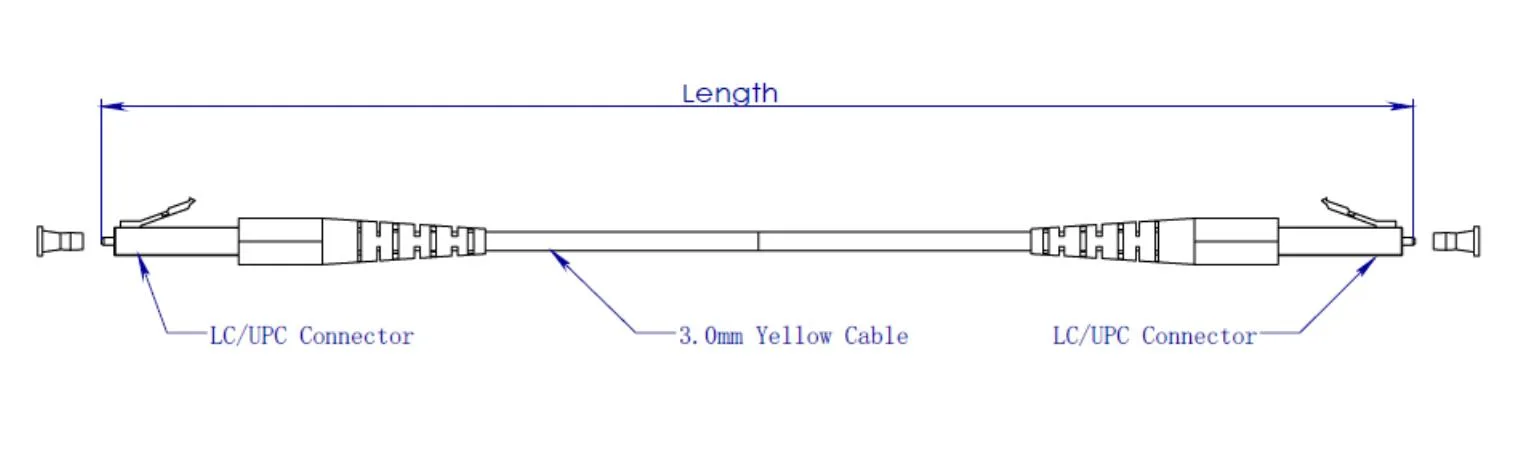

| Kabeldurchmesser | mm | Φ3,0 ±0,20 |
| Länge | m | 3,0 +0,1/-0 |
| Steckertyp | LC/UPC (Blau) | |
| Endflächenpolitur | UPC | |
| Ferrulenmaterial | Keramik | |
| Wiederholbarkeit der Verbindung | > 800 Mal | |
| Minimaler Biegeradius | mm | ≥20 |
| Faser-/Kabel-Retention erfüllt | N | 50N±2N bei 5N/s 120s Dauer |
| Betriebstemperatur | ℃ | -25℃ ~ +65 ℃ |
| Lagertemperatur | ℃ | -25℃ ~ +65 ℃ |

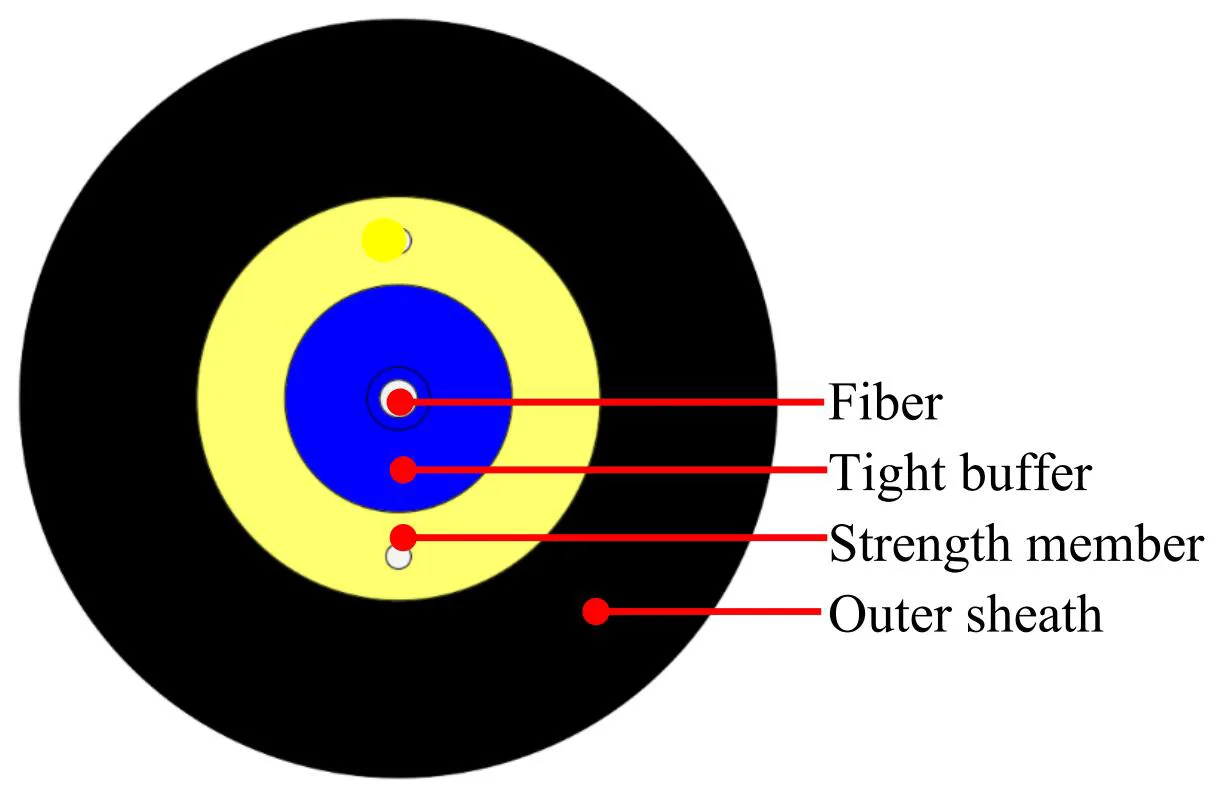

| Artikel | Spezifikationen | |
| Enge Pufferfaser | Faseranzahl | 1 |
| Fasertyp | G.657A1 | |
| Faserfarbe | Blau | |
| Material | LSZH | |
| Durchmesser | Φ0,9 ± 0,05 mm | |
| Enge Pufferfarbe | Weiß | |
| Kraftmitglied | Material | Polyestergarn |
| Außenmantel | Material | LSZH |
| Durchmesser | Φ3,0 ± 0,2 mm | |
| Außenmantelfarbe | Gelb | |
| Tintenfleck | Farbe | Schwarz |
Alle Eigenschaften der Kabelfaser (Faser des fertigen Kabels) müssen mindestens der ITU-T-Empfehlung G.657A1 entsprechen und wie folgt sein.
| Artikel | Spezifikation |
| Fasertyp | Einzelmodus |
| Fasermaterial | Dotiertes Siliziumdioxid |
| Dämpfungskoeffizient @ 1310 nm @ 1383 nm @ 1460 nm @ 1550 nm @ 1625 nm |
≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,25 dB/km ≤ 0,21 dB/km ≤ 0,23 dB/km |
| Grenzwellenlänge des Kabels | ≤ 1260 nm |
| Wellenlänge ohne Dispersion | 1300 ~ 1324 nm |
| Nulldispersionssteigung | ≤ 0,092 ps/(nm2.km) |
| PMD bei 1550 nm | ≤0,1 ps/km1/2 |
| Chromatische Dispersion @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm |
≤3 ps/(nm. km) ≤5,3 ps/(nm. km) ≤18,0 ps/(nm. km) ≤22 ps/(nm. km) |
| Modenfelddurchmesser bei 1310 nm | 8,8 ± 0,4 um |
| Konzentrizitätsfehler Kern/Mantel | ≤ 0,5 um |
| Verkleidungsdurchmesser | 125,0 ± 0,7 um |
| Unrundheit der Verkleidung | ≤5 % |
| Durchmesser der Primärbeschichtung | 242 ± 7 um |
| Konzentrizität Primärbeschichtung / Beschichtung | ≤10 µm |
| Unrundheit der Beschichtung | ≤0,7 % |
| Dämpfung mit Kabelbiegeverlust 1 Umdrehung 1 Radius 10 mm 10 Windungen 1 Radius 15 mm |
1550 nm ≤Δ0,75 dB/km 1625 nm ≤Δ1,5 dB/km 1550 nm ≤Δ0,25 dB/km 1625 nm ≤Δ1,0 dB/km |
