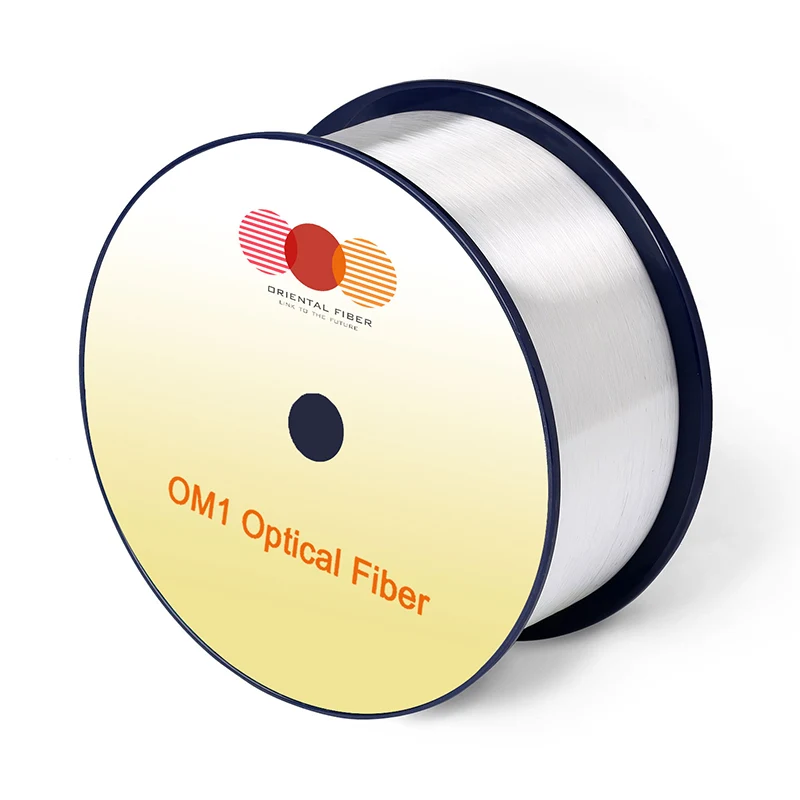

Multi-Mode-Glasfaser OM1

Eigenschaften

Bedingungen

Angegebene Werte

Einheiten

Geometriemerkmale

Kerndurchmesser

-

62,5 ± 2,5

[μm]

Kern nichtkreisförmige

-

≤ 5.0

[%]

Verkleidungsdurchmesser

-

125,0 ± 1,0

[μm]

Verkleidung Nichtkreisheit

-

≤ 1,0

[%]

Beschichtungsdurchmesser

-

245 ± 7

[μm]

Beschichtungs-/Verkleidungskonzentrikfehler

-

≤ 10,0

[μm]

Nichtkreisschichtbeschichtung

-

≤ 6,0

[%]

Kern-/Verkleidungskonzentrikfehler

-

≤ 1,5

[μm]

Lieferlänge

-

bis zu 17,6

[KM/Rolle]

Optische Eigenschaften

Dämpfung

850 nm

≤ 2,7

[DB/km]

1300nm

≤ 0,6

[DB/km]

Übergefüllte modale Bandbreite

850 nm

≥200

[MHz · km]

1300nm

≥500

[MHz · km]

Numerische Blende

-

0,275 ± 0,015

-

Gruppen -Brechungsindex

850 nm

1.496

-

1300nm

1.491

-

Null -Dispersionswellenlänge ， λ0

-

1320 ~ 1365

[NM]

Zero Dispersion Steigung ， S0

1320 nm ≤ λ0 ≤ 1348nm

≤ 0,11

[PS/(nm2 · km)]

1348nm ≤ λ0 ≤ 1365 nm

≤ 0,001 （1458-L0）

[PS/(nm2 · km)]

Makrobenverlust

-

-

-

100 Kurven bei 37,5 mm Radius

850 nm

≤ 0,50

[DB]

1300nm

≤ 0,50

[DB]

Rückstreueigenschaften

1300nm

Schritt （Mittel der bidirektionalen Messung）

-

≤ 0,10

[DB]

Unregelmäßigkeiten über Faserlänge und Punktdiskontinuität

-

≤ 0,10

[DB]

Dämpfungseinheitlichkeit

-

≤ 0,10

[DB/km]

Umweltmerkmale

850 nm & 1300 nm

Temperaturzyklus

-60 ℃ bis 85 ℃

≤ 0,10

[DB/km]

Temperaturmeuchtigkeitszyklus

-10 ℃ bis 85 ℃ ， 4% bis 98% RH

≤ 0,10

[DB/km]

Eintauchen in Wasser

23 ℃, 30 Tage

≤ 0,10

[DB/km]

Trockene Hitze

85 ℃ ， 30 Tage

≤ 0,10

[DB/km]

Feuchte Hitze

85 ℃, 85% RH ， 30 Tage

≤ 0,10

[DB/km]

Mechanische Spezifikation

Proof -Test

-

≥9.0

[N]

-

≥ 1,0

[%]

-

≥ 100

[KPSI]

Beschichtungsstreifenkraft

Typische durchschnittliche Kraft

1.5

[N]

Spitzenkraft

≥ 1,3 ， ≤ 8,9

[N]

Dynamische Spannungskorrosions Empfindlichkeitsparameter （nd, typisch）

-

20

-
