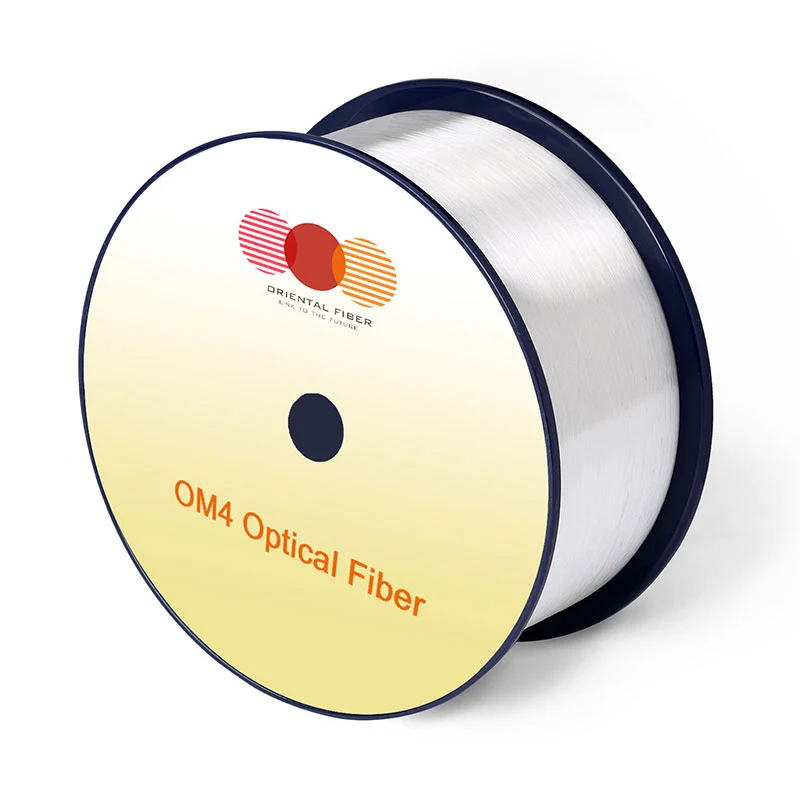

Multimode-Glasfaser OM4

Die Multimode-Glasfaser OM4 ist ein Produkt des Herstellers Orientalfiber. Sie ist für 100G/Kanal und Terabit-BiDi-Technologie konzipiert und bietet eine hohe Bandbreite im Wellenlängenbereich von 850 nm – 870 nm und 910 nm. Es kann die Signaldämpfung kompensieren, die durch den Mittenwellenlängenversatz von 100G/Kanal-Transceivern verursacht wird, und sorgt so für eine reibungslose Aufrüstung von Rechenzentren auf 400G, 800G und höhere Datenraten. Es ist vollständig abwärtskompatibel mit herkömmlichen OM4- und OM5-Fasern.

Anfrage absenden

Produktbeschreibung

Die rasante Entwicklung von Cloud Computing und KI-gesteuertem Datenverkehr erfordert eine robuste physikalische Schicht, die Geschwindigkeiten im Terabit-Bereich bewältigen kann. Orientalfiber bietet eine erstklassige Multimode-Glasfaser OM4 an, die speziell für 100G/Kanal und mehr entwickelt wurde. Als Flaggschiffprodukt von Jiangsu

PCVD-Präzision: Beherrschung der Modaldispersion für Terabit-Geschwindigkeiten

Bei den Geschwindigkeiten, die moderne Hochleistungsrechenzentren erfordern, kann bereits die kleinste Abweichung im Faserkern zu Signalausfällen führen. Die optische Multimode-Faser OM4 von Orientalfiber wird mit dem fortschrittlichen Plasma Chemical Vapour Deposition (PCVD)-Verfahren hergestellt, um eine vollständige Signalintegrität zu gewährleisten.

Ultrafeine Brechungsindexprofilierung: Durch die Steuerung der Glasabscheidung auf molekularer Ebene erreichen wir ein nahezu perfektes Gradientenindexprofil. Dadurch wird die Differenzmodusverzögerung (DMD), die den Hauptengpass für die Hochgeschwindigkeits-Multimode-Übertragung darstellt, erheblich reduziert.
Wellenlängen-Offset-Kompensation: Unsere Multimode-Glasfaser OM4 ist optimiert, um die Signaldämpfung zu kompensieren, die durch den Mittenwellenlängen-Offset von Hochgeschwindigkeits-Transceivern verursacht wird, und sorgt so für eine stabile Leistung über die 850-870-nm- und 910-nm-Fenster.
Überragende geometrische Gleichmäßigkeit: Die präzise Konzentrizität von Kern und Mantel stellt sicher, dass an jedem Verbindungspunkt die geringstmögliche Einfügungsdämpfung erhalten bleibt, ein entscheidender Faktor beim Einsatz dichter MPO/MTP-Verkabelungssysteme.

Strategischer Beschaffungswert: Zukunftssichere moderne Infrastruktur

Für Beschaffungsmanager und Netzwerkarchitekten erfüllt die Beschaffung der Multimode-Glasfaser OM4 von Orientalfiber den entscheidenden Bedarf an Skalierbarkeit bei gleichzeitiger Verwaltung langfristiger Investitionsausgaben.

1. Nahtlose Aufrüstbarkeit auf 800G und 1,6 Tbit/s

Die Netzwerkbranche bewegt sich in Richtung 100G-pro-Lane-Architekturen. Unsere Multimode-Glasfaser OM4 wurde speziell für die Unterstützung dieser Hochbitratensysteme entwickelt und ermöglicht es Rechenzentrumsbetreibern, ihre aktive Ausrüstung aufzurüsten, ohne die zugrunde liegende Glasfaseranlage ersetzen zu müssen.

2. Breite Abwärtskompatibilität

Die Langlebigkeit der Infrastruktur wird durch die Tatsache erhöht, dass unsere Glasfaser vollständig abwärtskompatibel mit den alten OM4- und OM5-Standards ist. Dies ermöglicht einen hybriden Bereitstellungsansatz, bei dem neue Multimode-Glasfaser-OM4-Verbindungen mit bestehenden Glasfaserstrecken koexistieren können, was die Erweiterung lokaler Netzwerke und Datenspeichernetzwerke vereinfacht.

3. Vertrauenswürdige Fertigung über Jiangsu Xuben Photoelectric Technology Co., Ltd

Durch eine Partnerschaft mit uns nutzen Sie die Stärke eines Konzernunternehmens mit einer Jahresleistung von 20 Millionen US-Dollar. Auf unserer 15.000 Quadratmeter großen Produktionsfläche betreiben wir vier spezialisierte Fabriken. Dadurch wird sichergestellt, dass die Multimode-Glasfaser OM4, die Sie erhalten, Teil einer ganzheitlichen Lösung ist, die mit unseren eigenen ODN-Komponenten und Innen-/Außenkabeln kompatibel ist.

Compliance- und Leistungsmerkmale

Optimiert für 100G/Lane: Entwickelt für die anspruchsvollsten 100G-, 400G- und 800G-Übertragungssysteme.

Geringe Dämpfung: Minimiert den Signalverlust über längere Multimode-Reichweiten und maximiert so das Verbindungsbudget für Hochgeschwindigkeitsoptiken.

Einhaltung globaler Standards: Erfüllt oder übertrifft die Spezifikationen ISO/IEC 11801-1 OM4, IEC 60793-2-10 A1-OM4 und TIA-492AAAF.

Mechanische Haltbarkeit: Beschichtet mit einem speziellen zweischichtigen UV-gehärteten Acrylat für langfristige Zuverlässigkeit in Umgebungen mit hoher Dichte.

Kernanwendungen in Hochleistungsbranchen

Die hohe Bandbreite der Multimode-Glasfaser OM4 macht sie zur Standardwahl für:

Hyperscale-Rechenzentren: Unterstützung von massivem Ost-West-Verkehr und Patching mit hoher Dichte.
High-Performance Computing (HPC): Ermöglicht Verbindungen mit geringer Latenz zwischen Serverclustern.
Enterprise Office Center: Bereitstellung eines robusten Rückgrats für moderne Unified Communications und Cloud-Dienste.
Industrielles Frontend: Sicherstellung der Hochgeschwindigkeits-Datenübertragung für Schienenverkehrs- und Stromnetzüberwachungssysteme.

Technische FAQ für Projekt-Engineering

Wie unterstützt Orientalfiber OM4 die BiDi-Technologie (bidirektional)? Unsere Multimode-Glasfaser OM4 ist sowohl für den 850-nm- als auch den 910-nm-Bereich optimiert. Diese Dual-Wellenlängen-Optimierung ist für BiDi-Transceiver von entscheidender Bedeutung, die zwei Kanäle über einen einzigen Glasfaserstrang übertragen und so die Kapazität Ihrer vorhandenen Verkabelung effektiv verdoppeln.

Warum ist eine niedrige DMD (Differential Mode Delay) für 400G/800G so wichtig? Mit zunehmender Datenrate wird das „Zeitfenster“ für Signalimpulse kleiner. Ein hoher DMD führt dazu, dass sich Impulse ausbreiten und überlappen, was zu Bitfehlern führt. Orientalfiber nutzt das PCVD-Verfahren, um DMD auf ein absolutes Minimum zu beschränken und eine klare Signalerkennung bei Terabit-Geschwindigkeiten zu gewährleisten.

Welchen Vorteil hat es, bei einem Konzernunternehmen wie Jiangsu Xuben Photoelectric Technology Co., Ltd. zu kaufen? Wir bieten ein komplettes Netzwerk-Ökosystem. Da wir auch die Kabel und ODN-Komponenten herstellen, können wir garantieren, dass die Multimode-Glasfaser OM4 in der endgültigen Installationsumgebung optimal funktioniert, unterstützt durch die Qualitätszertifizierungen ISO9001 und ISO45001.

Anwendungen

● Rechenzentren

● Bürozentren

● Datenspeichernetzwerke

● Lokale Netzwerke

● Hochleistungsrechenzentren

● 10, 40, 100, 400 und 800 Gbit/s und 1,6 Tbit/s Ethernet

Standards

Die extrem biegeunempfindliche Multimode-Faser OM4 erfüllt oder übertrifft die Spezifikation ISO/IEC 11801-1 OM4, die Spezifikation IEC 60793-2-10 A1-OM4 und die Spezifikation TIA-492AAAF A1-OM4.

Eigenschaften

● Optimiert für 100G/Lane-Übertragungssysteme

● Effiziente modale Bandbreite bei Wellenlängen von 850–870 nm und 910 nm

● Abwärtskompatibel mit älteren OM4-Fasern

● Hervorragende geometrische Gleichmäßigkeit

● Geringe Dämpfung

● Hohe Bandbreite

● Geringe Differenzialmodusverzögerung (DMD)

Spezifikationen

Eigenschaften	Bedingungen	Angegeben Werte	Einheiten
Geometrieeigenschaften
Kerndurchmesser	--	50 ± 2,5	[μm]
Kern-Nichtzirkularität	--	≤5,0	[%]
Verkleidungsdurchmesser	--	125,0 ± 1,0	[μm]
Unrundheit der Verkleidung	--	≤0,6	[%]
Beschichtungsdurchmesser	--	245±7	[μm]
Konzentrizitätsfehler der Beschichtung/Verkleidung	--	≤10,0	[μm]
Unrundheit der Beschichtung	--	≤6,0	[%]
Konzentrizitätsfehler von Kern/Mantel	--	≤1,0	[μm]
Lieferdauer	--	auf bis 17.6	[km/Rolle]
Optische Eigenschaften
Dämpfung	850 nm	≤2,4	[dB/km]
	910 nm	≤2,0	[dB/km]
	1300 nm	≤0,6	[dB/km]
Überfüllte modale Bandbreite	850 nm	≥3500	[MHz·km]
Überfüllte modale Bandbreite	1300 nm	≥500	[MHz·km]
Effektive modale Bandbreite	850nm-870nm	≥4700	[MHz·km]
Effektive modale Bandbreite	910 nm	≥3100	[MHz·km]
Linklänge	800GBase-SR8	100	[M]
Linklänge	800GBaseSR-4.2	100	[M]
Numerische Apertur	--	0,200 ± 0,015	--
Gruppenbrechungsindex	850 nm	1.482	--
Gruppenbrechungsindex	1300 nm	1.477	--
Nulldispersionswellenlänge, λ0	--	1295-1340	[nm]
Nulldispersionssteigung, S0	1295 nm ≤ λ0 ≤ 1310 nm	≤0,105	[ps/(nm2·km)]
Nulldispersionssteigung, S0	1310 nm ≤ λ0 ≤ 1340 nm	≤0,000375(1590-λ0)	[ps/(nm2·km)]
Makrobiegeverlust1	--	--	--
2 Umdrehungen bei 15 mm Radius	850 nm	≤0,1	[dB]
2 Umdrehungen bei 15 mm Radius	1300 nm	≤0,3	[dB]
2 Umdrehungen bei 7,5 mm Radius	850 nm	≤0,2	[dB]
2 Umdrehungen bei 7,5 mm Radius	1300 nm	≤0,5	[dB]
Rückstreueigenschaften	1300 nm
Schritt (Mittelwert der bidirektionalen Messung)	--	≤0,10	[dB]
Unregelmäßigkeiten über Faserlänge und Punktdiskontinuität	--	≤0,10	[dB]
Gleichmäßige Dämpfung	--	≤0,08	[dB/km]
Umwelteigenschaften	850 nm & 1300 nm
Temperaturwechsel	-60℃bis 85℃	≤0,10	[dB/km]
Temperatur-Feuchtigkeits-Zyklus	-10℃bis 85℃, 4 % bis 98 % relative Luftfeuchtigkeit	≤0,10	[dB/km]
Eintauchen in Wasser	23℃, 30 Tage	≤0,10	[dB/km]
Trockene Hitze	85℃, 30 Tage	≤0,10	[dB/km]
Feuchte Hitze	85℃, 85 % relative Luftfeuchtigkeit, 30 Tage	≤0,10	[dB/km]
Mechanische Spezifikation
Proof-Test	--	≥9,0	[N]
	--	≥1,0	[%]
	--	≥100	[kpsi]
Abziehkraft der Beschichtung	typisch durchschnittliche Kraft	1.5	[N]
Abziehkraft der Beschichtung	Höhepunkt Kraft	≥1,3, ≤8,9	[N]
Dynamische Spannungskorrosion Anfälligkeit Paraeter（nd, typisch）	--	20	--
