● FTTX/FTTH Systems
● Ethernet -Anwendungen
● CATV -Links
● optische Signalverteilung
● Passive optische Netzwerke (PON)
● Rückgrat-, Horizontal- und Riseranwendungen
● Frühgebundene Abschlussboxen
● Außenbereiche; Raue Umgebung
● Niedriger Einfügungsverlust, hoher Renditeverlust.
● Gut in Wiederholbarkeit und Austauschbarkeit.
● 100% Insertion, Returnverlust, Endgesicht und.
● Interferenzinspektion.
● Ausgezeichnete mechanische Ausdauer.
● Einhaltung der Telkordien GR-326-Kern.
● Gewährleistet eine hohe Leistung und Zuverlässigkeit im Management der optischen Verkabelung.
● Schnelle und einfache Installation und Rekonfiguration.
● Einfaches Handling, kein spezielles Werkzeug.
● IP68 wasserdicht.
| Konstruktionen | Einheit | Beschreibungen |
| Faserzahl | Simplex | |
| Wellenlänge | nm | 1310/1550 |
| Einfügungsverlust | db | ≤ 0,30 (typisch: 0,15) |
| Renditeverlust | db | ≥ 60 |
| Verbindungsart | SC/APC | |
| Zwinge | Keramik | |
| Verbindungszyklen | 500 | |
| Kabelmantelfarbe | Schwarz | |
| Kabel Außendurchmesser | mm | 5,0 ± 0,2 |
| Fasermodus | Einzelmodus: G657A2 | |
| Kabelmantelmaterial | HDPE | |
| Kabelgewicht | Kg/km | 22 （ca.） |
| Druckinhalt | Anpassbar | |

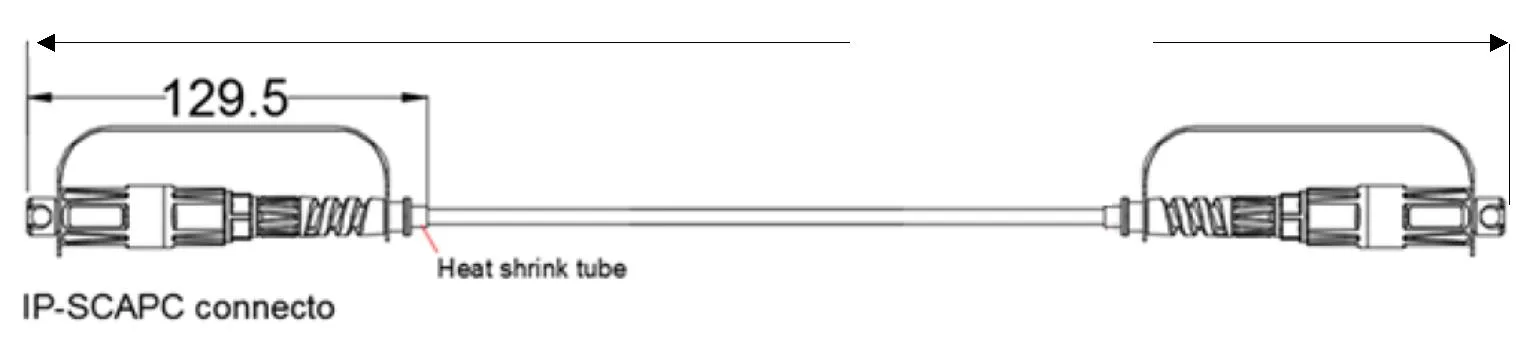

| Länge | m | 50 、 75 、 125 、 175 oder anpassbar (Toleranz: ± 0,5 m) |

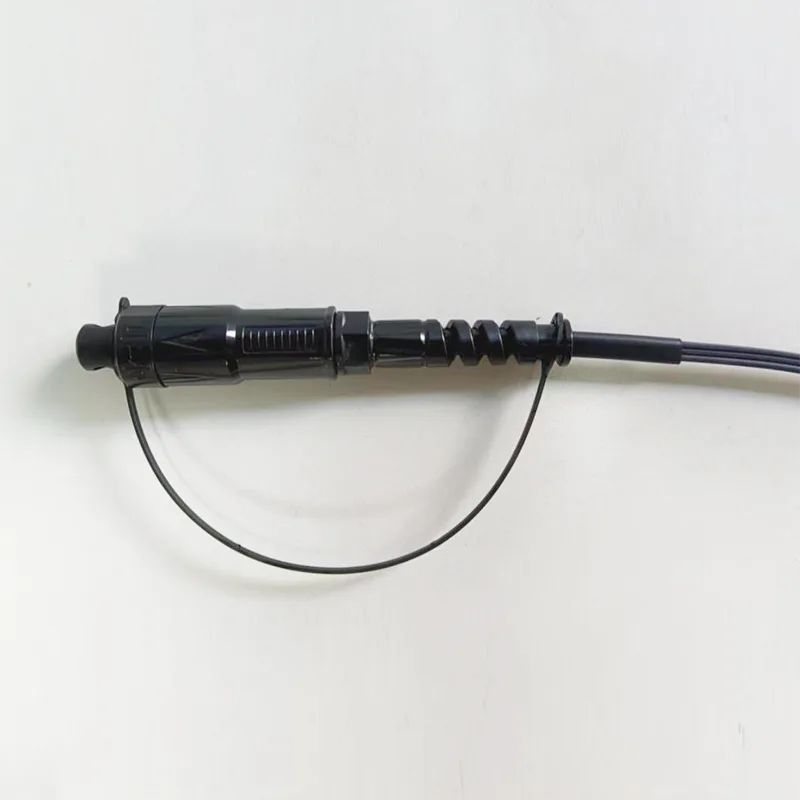

| Anschlusstyp | Eingabe: ACCORT H STIC SC/APC | |
| Ausgabe: ACKACT H STIC SC/APC | ||
| Traktion (axial zwischen Kabel und Stecker) |
N | 200 |
| Wasserdichte Note | IP68 | |
| Betriebstemperatur | ℃ | -25 ° C ~ +70 ℃ |
| Lagertemperatur | ℃ | -25 ° C ~ +70 ℃ |
| Artikel | Inhalt | Spezifikationen |
| Enge Pufferfaser | Nummer | 1 |
| Typ | G.657A2 | |
| Farbe | Blau | |
| Material | LSZH | |
| Durchmesser (mm) | 0,90 ± 0,05 | |
| Innenscheide | Durchmesser (mm) | 2,8 ± 0,2 |
| Dicke (mm) | 0,25 ± 0,05 | |
| Farbe | Weiß | |
| Material | LSZH | |
| Stärke Mitglied 1 | Material | Geklebte frp |
| Menge | 0,5*2 | |
| Stärke Mitglied 2 | Material | Aramidgarn + Wassersperrglasgarn |
| RIP Cord | Nummer | 1 |
| Farbe | Rot | |
| Mantel | Material | HDPE |
| Durchmesser (mm) | 5,0 ± 0,2 | |
| Dicke (mm) | 1,1 ± 0,1 | |
| Farbe | Schwarz | |
| Kabelweige | Kg/km | 22 ± 3 |
4.1 optische Faser
Alle Eigenschaften der Kabelfaser (Faser des fertigen Kabels) müssen zumindest gemäß der ITU-T-Empfehlung G.657A2 wie folgt sein.
| Artikel | Spezifikation |
| Fasertyp | Einzelmodus |
| Fasermaterial | Dotierte Kieselsäure |
| Dämpfungskoeffizient @ 1310 nm @ 1383nm @ 1490nm @ 1550 nm @ 1625nm Nach Kabelbildung @ 1310 nm @ 1550 nm |
≤ 0,36 dB/km ≤ 0,36 dB/km ≤ 0,25 dB/km ≤ 0,22 dB/km ≤ 0,25 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km |
| Kabelausschnittswellenlänge | ≤ 1260 nm |
| Null-Dispersionswellenlänge | 1300 ~ 1324 nm |
| Null-Dispersionsneigung | ≤ 0,092 ps/(nm2.km) |
| Pmd @ 1550 nm | ≤ 0,1 ps/km1/2 |
| Chromatische Dispersion @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm |
≤ 3 ps/(nm. Km) ≤ 5,3 ps/(nm. Km) ≤ 18,0 ps/(nm. Km) ≤ 22 ps/(nm. Km) |
| Modusfelddurchmesser bei 1310 nm | 8.5-9.3um |
| Core / Colad -Konzentrikfehler | ≤ 0,5 eins |
| Verkleidungsdurchmesser | 125,0 ± 0,7 eins |
| Verkleidung Nichtkreisheit | ≤ 5% |
| Primärbeschichtungsdurchmesser | 242 ± 7 eins |
| Konzernität Primärbeschichtung / -beschichtung | ≤ 10 µm |
| Nichtkreisschichtbeschichtung | ≤ 0,7% |
| Dämpfung mit Kabelbiegeverlust 1 Drehung 1 Dorn 7,5 mm 10 Kurven 1 Dorn 15 mm |
1550 nm ≤ δ 0,10 dB/km 1550 nm ≤ δ 0,03 dB/km |
5.1 Kabelbiegeradius:
10 x Kabeldurchmesser (nach der Installation): 50 mm
20 x Kabeldurchmesser (während der Installation): 100 mm
| S/n | Artikel | Testmethode | Zulassungsbedingung |
| 1 | Zugfestigkeit IEC 794-1-E1 |
- Laden: 1200n - Kabellänge unter Last: 50 m - Ladezeit: ≥1 min. |
- Verluständerung ≤ 0,1 db/km bei 1550 nm -No Schädigung der äußeren Jacke und inneren Elemente. |
| 2 | Quetschtest IEC 794-1-E3 |
- Last: 500n/100 mm*100 mm - Ladezeit: ≥1 min. |
- Verluständerung ≤ 0,1 db/km bei 1550 nm -No Schädigung der äußeren Jacke und inneren Elemente. |
| 3 | Schlagfestigkeit IEC 794-1-E4 |
- Auswirkungenpunkte: 5 -Times von pro Punkt: 1 - Impact Energy: 1n.m - Radius des Hammerkopfes: 12,5 mm - Auswirkungsrate: 2 Sek./Zyklus |
- Verluständerung ≤ 0,1 db/km bei 1550 nm -No Schädigung der äußeren Jacke und inneren Elemente. |
| 4 | Wiederholte Biegung IEC 794-1-E6 |
- Biegeradius: 20 x Kabeldurchmesser - Last: 20 n - Biegerrate: 3 Sek./Zyklus - zyklische Krümmung: 30 |
- Verluständerung ≤ 0,1 db/km bei 1550 nm -No Schädigung der äußeren Jacke und inneren Elemente. |
| 5 | Torsion IEC 794-1-E7 |
- Länge: 1 m - Last: 50 n - Twistrate: 1 min/Zyklus - Drehwinkel: ± 180 ° - Anzahl des Zyklus: 10 |
- Verluständerung ≤ 0,1 db/km bei 1550 nm -No Schädigung der äußeren Jacke und inneren Elemente. |
| 6 | Temperatur Radsporttest IEC 794-1-F1 |
- Temperaturschritt: +20 ℃ → -25 ℃ →+70 ℃ →+20 ℃ - Zeit pro Schritt: 24 Stunden - Anzahl des Zyklus: 2 |
- Verluständerung ≤ 0,1 db/km bei 1550 nm - Keine Faserpause und kein Scheidenschaden. |
