● FTTX/FTTH Systems
● Ethernet -Anwendungen
● CATV -Links
● optische Signalverteilung
● Passive optische Netzwerke (PON)
● Rückgrat-, Horizontal- und Riseranwendungen
● Frühgebundene Abschlussboxen
● Außenbereiche; Raue Umgebung
● Niedriger Einfügungsverlust, hoher Renditeverlust.
● Gut in Wiederholbarkeit und Austauschbarkeit.
● 100% Insertion, Returnverlust, Endgesicht und.
● Interferenzinspektion.
● Ausgezeichnete mechanische Ausdauer.
● Einhaltung der Telkordien GR-326-Kern.
● Gewährleistet eine hohe Leistung und Zuverlässigkeit im Management der optischen Verkabelung.
● Schnelle und einfache Installation und Rekonfiguration.
● Einfaches Handling, kein spezielles Werkzeug.
● IP68 wasserdicht.
| Konstruktionen | Einheit | Beschreibungen |
| Faserzahl | Simplex | |
| Wellenlänge | nm | 1310/1550 |
| Einfügungsverlust | db | ≤ 0,30 |
| Renditeverlust | db | ≥ 60 |
| Verbindungsart | SC/APC | |
| Zwinge | Keramik | |
| Verbindungszyklen | 500 | |
| Kabelmantelfarbe | Schwarz | |
| Kabel Außendurchmesser | mm | （5,2x2,0）*± 0,2 mm （3,0x2,0）*± 0,2 mm (ohne Messenger) |
| Fasermodus | Einzelmodus: G657A2 | |
| Kabelmantelmaterial | LSZH | |
| Kabelgewicht | Kg/km | 20 ± 3 |
| Druckinhalt | Anpassbar | |
| Länge | m | 100 oder anpassbar (Toleranz: ± 0,5 m) |

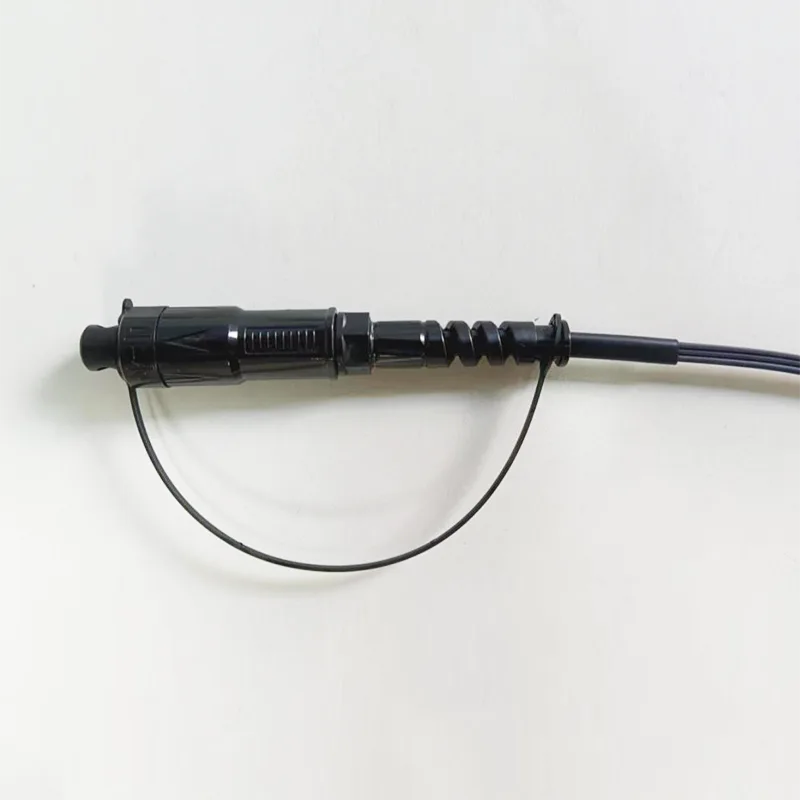

| Anschlusstyp | Eingabe: ACCORT H OPTIC SC/APC | |
| Ausgabe: ohne Anschluss | ||
| Traktion (axial zwischen Kabel und Stecker) |
N | 100 |
| Wasserdichte Note | IP68 | |
| Betriebstemperatur | ℃ | -20 ° C ~ +65 ℃ |
| Lagertemperatur | ℃ | -20 ° C ~ +65 ℃ |
| Glasfaser | Typ | G-657 A2. |
| Fasern | 1 | |
| Farbe | Blau | |
| Außenscheide | Dimension | （5,2x2,0）*± 0,2 mm （3,0x2,0）*± 0,2 mm (ohne Messenger) |
| Material | LSZH | |
| Farbe | Schwarz | |
| Stahlfestigkeit Mitglied | Materia | Stahldraht |
| Durchmesser | 0,45 mm | |
| Stahl -Selbststärke -Mitglied | Materia | Stahldraht |
| Durchmesser | 1,2 mm | |
| Gewicht | 20 ± 3 kg/km | |
| Fliese (n) | Langfristig: 300n Kurzfristig: 600 n |
|
| Zerquetschen | 1000n/10 cm | |
| Min. Biegeradius | 15xd (statisch); 30xd (dynamisch) |
|
| Temperaturbereich | -20 ° C bis +65 ° C. | |
Alle Eigenschaften der Kabelfaser (Faser des fertigen Kabels) müssen zumindest gemäß der ITU-T-Empfehlung G.657A2 wie folgt sein.
| Parameter | Spezifikation | |
| Dämpfungskoeffizient | @ 1310 nm @ 1383 nm @ 1550 nm @ 1625 nm |
≤ 0,36 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km ≤ 0,24 dB/km |
| Dämpfung (nach Kabel) | @1310nm | ≤ 0,40 dB/km |
| @1550nm | ≤ 0,30 dB/km | |
| Einheitlichkeit der Dämpfung bei 1310 nm | ≤ 0,05 dB | |
| Einheitlichkeit der Dämpfung bei 1550 nm | ≤ 0,05 dB | |
| Kabel Cut-Off-Wellenlänge (λcc) | ≤ 1260 nm | |
| Null-Dispersionswellenlänge | 1300 ~ 1324 nm | |
| Null-Dispersionsneigung | ≤ 0,092 ps/(nm^2.km) | |
| Absolutwert der Dispersion bei 1288nm ~ 1339nm | ≤ 3,5 Ps/(nm · km) | |
| Absolutwert der Dispersion bei 1271nm ~ 1360 nm | ≤ 5.3PS/(nm · km) | |
| Dispersion bei 1550 nm | ≤ 18PS/(nm · km) | |
| Dispersion bei 1625nm | ≤23Ps/(nm · km) | |
| Modusfelddurchmesser (MFD) bei 1310 nm | 8,60 ± 0,4 mm | |
| Modusfelddurchmesser (MFD) bei 1550 nm | 9.4-10,4 mm | |
| Polarisationsmodus -Dispersion (PMD) Faser | ≤ 0,125 PS/km1/2 | |
| PMD -Kabel (Polarisationsmodus Dispersion) | ≤ 0,200 Ps/km1/2 | |
| PMD -Koeffizient | M | 20 Kabel |
| Q | 0,01% | |
| PMDQ | ≤ 0,20 PS/km1/2 | |
| Geometrische Eigenschaften | ||
| Verkleidungsdurchmesser | 125 ± 0,8 mm | |
| Verkleidung Nichtkreisheit | ≤ 1,0% | |
| Kern-/Verkleidungskonzentrikfehler | ≤ 0,8 mm | |
| Faserdurchmesser mit Beschichtung (unpoldiert) | 245 ± 10 μm | |
| Faserdurchmesser mit Beschichtung (farbig) | 250 ± 10 μm | |
| Verkleidungs-/Beschichtungskonzentrikfehler | ≤ 12,0 mm | |
| Spannungstest | 100 kpsi oder 0,69 gpa | |
| Entfernung der Beschichtung (n) | 1.0 ～ 9.0 | |
| Mechanische Eigenschaften | ||
| Makrobendverlust bei 1550 nm | R = 15 mm, 10 Kurven | ≤ 0,03 dB |
| R = 10 mm, 1 Turn | ≤ 0,10 dB | |
| R = 7,5 mm, 1 Turn | ≤ 0,5 dB | |
| Makrobendverlust bei 1625 nm | R = 15 mm, 10 Kurven | ≤ 0,10 dB |
| R = 10 mm, 1 Turn | ≤ 0,20 dB | |
| R = 7,5 mm, 1 Turn | ≤ 1,0 dB | |
Kartongröße: 600*320*265 mm ， transparentes Versiegelungsband "I" Schriftgelager.
Holzplattengröße: 1200 *1000 mm.
Stapelanforderungen: Eine Schicht von sechs Kisten, Stapel von sechs Schichten.
Top 4 rechtswinkelschutz und dann "#" -Krettverpackungsgürtel dicht.
