● FTTX/FTTH Systems
● Ethernet -Anwendungen
● CATV -Links
● optische Signalverteilung
● Passive optische Netzwerke (PON)
● Rückgrat-, Horizontal- und Riseranwendungen
● Frühgebundene Abschlussboxen
● Außenbereiche; Raue Umgebung
● Niedriger Einfügungsverlust, hoher Renditeverlust.
● Gut in Wiederholbarkeit und Austauschbarkeit.
● 100% Insertion, Returnverlust, Endgesicht und.
● Interferenzinspektion.
● Ausgezeichnete mechanische Ausdauer.
● Einhaltung der Telkordien GR-326-Kern.
● Gewährleistet eine hohe Leistung und Zuverlässigkeit im Management der optischen Verkabelung.
● Schnelle und einfache Installation und Rekonfiguration.
● Einfaches Handling, kein spezielles Werkzeug.
● IP68 wasserdicht.
| Konstruktionen | Einheit | Beschreibungen | |
| Faserzahl | Simplex | ||
| Wellenlänge | nm | 1310/1550 | |
| Einfügungsverlust | db | ≤ 0,30 | |
| Renditeverlust | db | ≥ 60 (APC) | |
| Kabelmantelfarbe | Grau | ||
| Kabel Außendurchmesser | mm | 5.0x2.0 | |
| Fasermodus | Einzelmodus: G657A2 | ||
| Kabelmantelmaterial | LSZH （Flammschutzmittel 、 niedrige Reibung） | ||
| Kabelgewicht | Kg/km | 22 （ca.） | |
| Druckinhalt | Anpassbar | ||

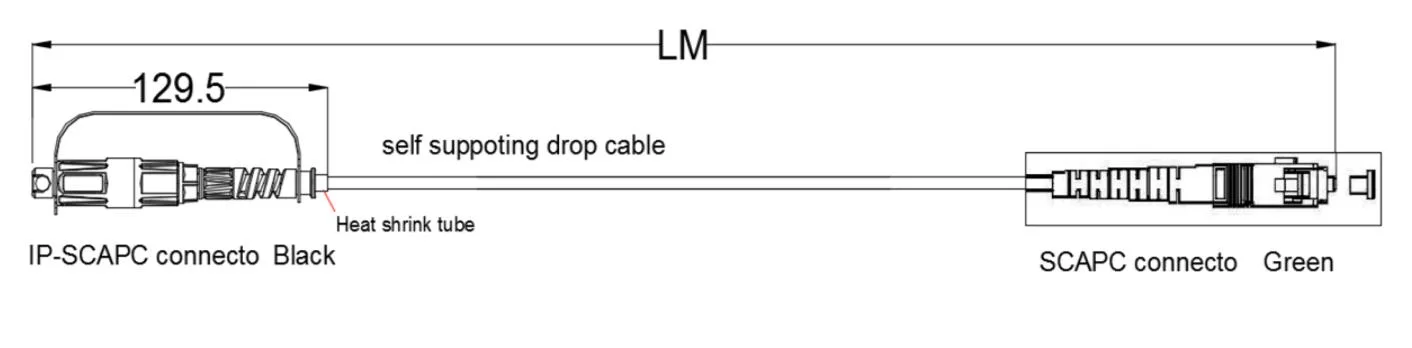

| Länge | m | 50 、 100 、 150 、 250 、 300 oder anpassbar (Toleranz: ± 0,5 m) |
|

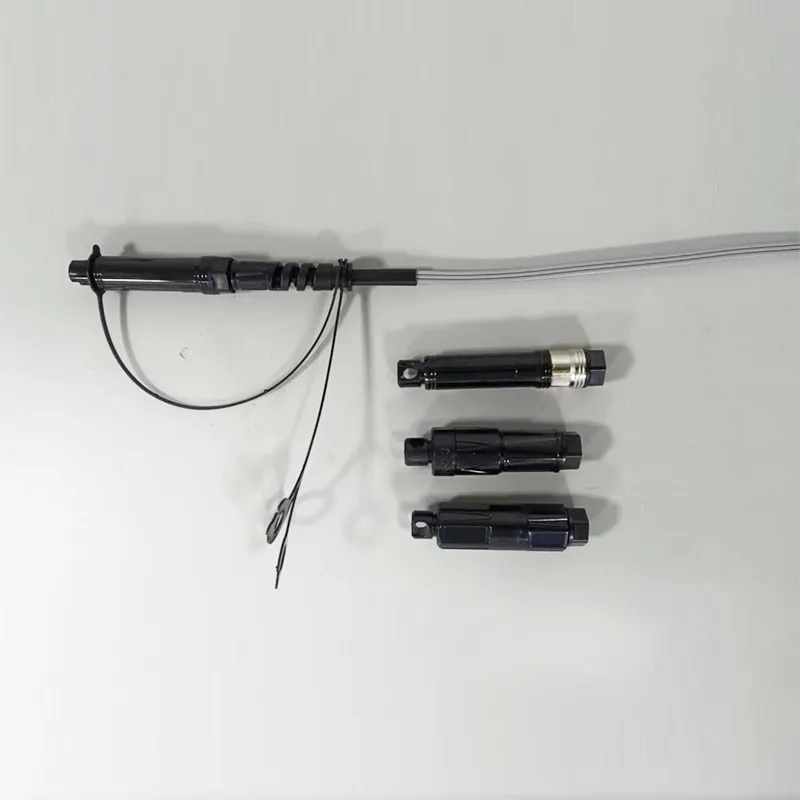

| Anschlusstyp | Eingang: | Accord Optitap RSC/APC Connector Accord H optischer Mini -SC/APC -Anschluss Accord Slim SC/APC Connector |
|
| Ausgabe: | Konventioneller SC/APC | ||
| Wasserdichte Note | IP67 | ||
| Betriebstemperatur | ℃ | -20 ° C ~ +65 ℃ | |
| Lagertemperatur | ℃ | -20 ℃ ~ +65 ℃ | |
| Glasfaser | Typ | Einzelmodus: G657 A2 |
| Fasern | 1 | |
| Farbe | Blau | |
| Dämpfungskoeffizient | @1310nm ≤ 0,32 dB/km @1550nm ≤ 0,20 dB/km |
|
| Modusdurchmesser | 1310nm ≤ 9,2 μm 1550 nm ≤ 9,2 μm |
|
| Verkleidungsdurchmesser | 125 ± 0,7 μm | |
| Beschichtungsdurchmesser | 242 ± 5 μm | |
| Beschichtungsverkleinerung Konzentrik |
≤ 0,5% | |
| Kabelschnittwellenlänge | SM: λcc ≤ 1258 nm | |
| Makro Bend Loss (DB) | R = 10 mm, 1 Turn: ≤ 0,10 @1550 nm R = 10 mm, 1 Turn: ≤ 0,20 @1625nm R = 7,5 mm, 1 Umdrehung: ≤ 0,20 @1550 nm |
|

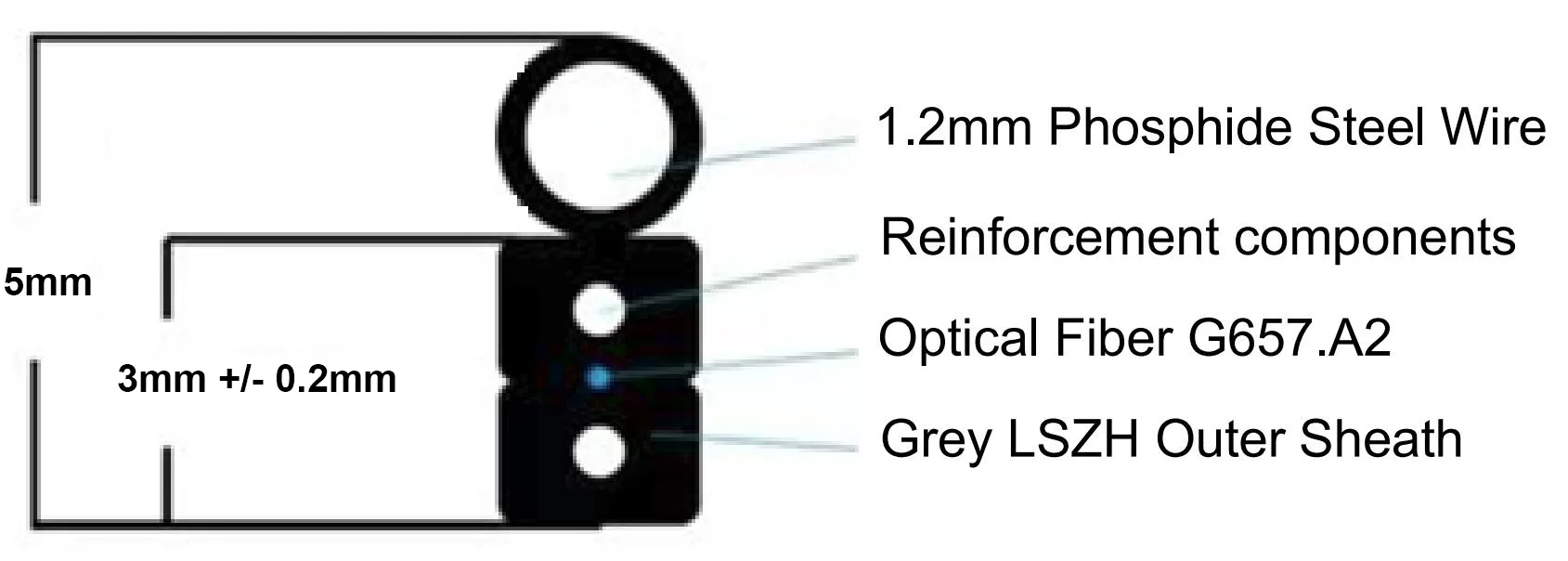

| Stärke Mitglied | Materia | KFRP |
| Durchmesser | Φ0,50 mm * 2ea | |
| Stahl -Selbststärke -Mitglied | Materia | Phosphidstahldraht |
| Durchmesser | 1,2 mm | |
| Außenscheide | Material | LSZH （Flammschutzmittel 、 niedrige Reibung） |
| Farbe | Grau | |
| Dimension | 2,0 × 5,0 (± 0,1) mm | |
| Gewicht | 22 kg/km | |
| Zugfestigkeit (n) | Langfristig: 400 n Kurzfristig: 800 n |
|
| Crush Resistenz (N/100 mm) | Langfristig: 1000 n/10 cm Kurzfristig: 2000 N/10 cm |
|
| Min. Biegeradius | 10d (statisch); 20d (dynamisch) |
|
| Betriebstemperatur | -20 ° C ~ +65 ℃ | |
| Transport & Lagerung | -20 ℃ ~ +65 ℃ | |
| Markierung (Tintenstrahl) | Schwarz Die Markierung wird alle 1 Meter gedruckt | |
