● FTTX/FTTH Systems
● Ethernet -Anwendungen
● CATV -Links
● optische Signalverteilung
● Passive optische Netzwerke (PON)
● Rückgrat-, Horizontal- und Riseranwendungen
● Frühgebundene Abschlussboxen
● Außenbereiche; Raue Umgebung
● Niedriger Einfügungsverlust, hoher Renditeverlust.
● Gut in Wiederholbarkeit und Austauschbarkeit.
● 100% Insertion, Returnverlust, Endgesicht und.
● Interferenzinspektion.
● Ausgezeichnete mechanische Ausdauer.
● Einhaltung der Telkordien GR-326-Kern.
● Gewährleistet eine hohe Leistung und Zuverlässigkeit im Management der optischen Verkabelung.
● Schnelle und einfache Installation und Rekonfiguration.
● Einfaches Handling, kein spezielles Werkzeug.
● IP68 wasserdicht.
| Konstruktionen | Einheit | Beschreibungen |
| Faserzahl | Simplex | |
| Wellenlänge | nm | 1310/1550 |
| Einfügungsverlust | db | ≤ 0,30 |
| Renditeverlust | db | ≥ 60 |
| Verbindungsart | SC/APC | |
| Zwinge | Keramik | |
| Verbindungszyklen | 500 | |
| Kabelmantelfarbe | Grau | |
| Kabel Außendurchmesser | mm | 5,0 (± 0,2) x2,0 (± 0,1) |
| Fasermodus | Einzelmodus: G657A2 | |
| Kabelmantelmaterial | LSZH | |
| Kabelgewicht | Kg/km | 20 （ca.） |
| Druckinhalt | Anpassbar | |
| Länge | m | 30、50、100、150、200、250、300、400、500 oder anpassbar (Toleranz: ± 0,5 m) |

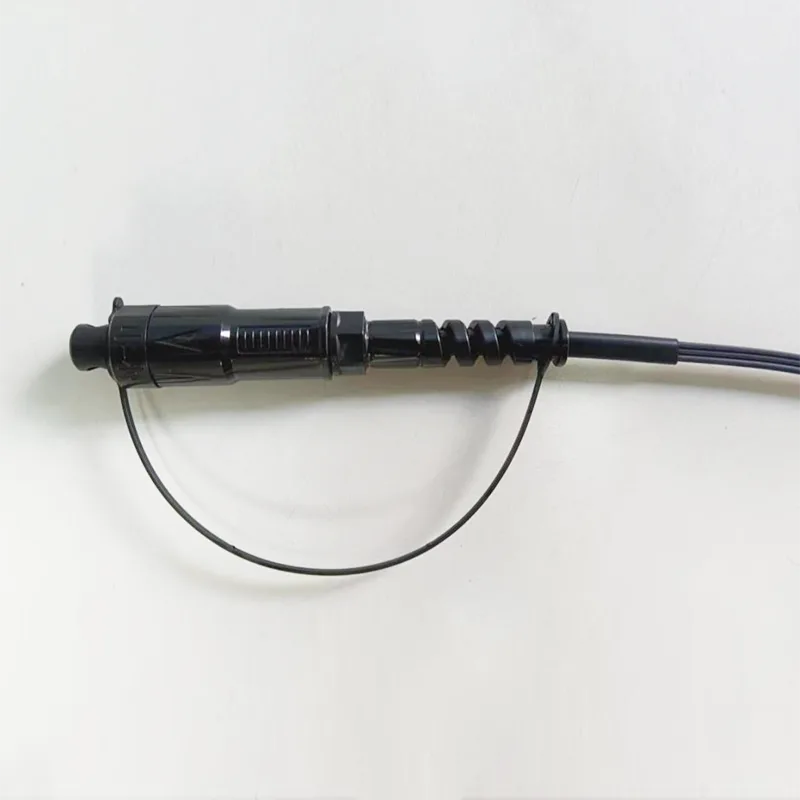

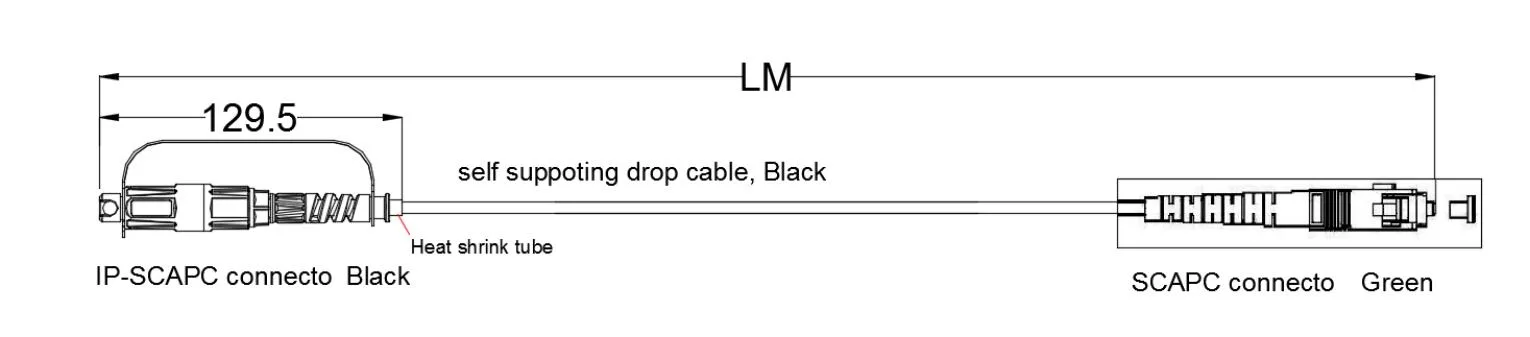

| Anschlusstyp | Eingabe: ACCORT H OPTIC SC/APC | |
| Ausgabe: ohne Anschluss | ||
|
Traktion (axial zwischen Kabel und Stecker) |
N | 100 |
| Wasserdichte Note | IP68 | |
| Betriebstemperatur | ℃ | -20 ° C ~ +65 ℃ |
| Lagertemperatur | ℃ | -20 ° C ~ +65 ℃ |
| Glasfaser | Typ | G657 A2 |
| Fasern | 1 | |
| Farbe | Blau | |
| Stahlfestigkeit Mitglied | Materia | Stahldraht |
| Durchmesser | 0,4 mm | |
| Stahl -Selbststärke -Mitglied | Materia | Stahldraht |
| Durchmesser | 1,0 mm | |
| Außenscheide | Dimension | 2,0 (± 0,1) x5,0 (± 0,2) |
| Material | LSZH | |
| Farbe | Grau | |
| Kabelgewicht | Kg/km | 20 |
| Spannung | N | 300 (langfristig) |
| 600 (kurzfristig) | ||
| Zerquetschen | N/10 cm | 200 (langfristig) |
| 1000 (kurzfristig) | ||
| Min. Biegerradius | mm | 10xh (statisch) |
| 20xh (dynamisch) | ||
| Betriebstemperaturbereich: | -20 ℃ bis +60 ℃ | |
| Speicher- / Transporttemperaturbereich: | -20 ℃ bis +60 ℃ | |
Alle Eigenschaften der Kabelfaser (Faser des fertigen Kabels) müssen zumindest gemäß der ITU-T-Empfehlung G.657A2 wie folgt sein.
| Artikel | Spezifikation |
| Fasertyp | Einzelmodus |
| Fasermaterial | Dotierte Kieselsäure |
| Dämpfungskoeffizient @ 1310 nm @ 1383nm @ 1490nm @ 1550 nm @ 1625nm Nach Kabelbildung @ 1310 nm @ 1550 nm |
≤ 0,36 dB/km ≤ 0,36 dB/km ≤ 0,25 dB/km ≤ 0,22 dB/km ≤ 0,25 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km |
| Kabelausschnittswellenlänge | ≤ 1260 nm |
| Null-Dispersionswellenlänge | 1300 ~ 1324 nm |
| Null-Dispersionsneigung | ≤ 0,092 ps/(nm2.km) |
| Pmd @ 1550 nm | ≤ 0,1 ps/km1/2 |
| Chromatische Dispersion @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm |
≤ 3 ps/(nm. Km) ≤ 5,3 ps/(nm. Km) ≤ 18,0 ps/(nm. Km) ≤ 22 ps/(nm. Km) |
| Modusfelddurchmesser bei 1310 nm | 8.5-9.3um |
| Core / Colad -Konzentrikfehler | ≤ 0,5 eins |
| Verkleidungsdurchmesser | 125,0 ± 0,7 eins |
| Verkleidung Nichtkreisheit | ≤ 5% |
| Primärbeschichtungsdurchmesser | 242 ± 7 eins |
| Konzernität Primärbeschichtung / -beschichtung | ≤ 10 µm |
| Nichtkreisschichtbeschichtung | ≤ 0,7% |
| Dämpfung mit Kabelbiegeverlust 1 Drehung 1 Dorn 7,5 mm 10 Kurven 1 Dorn 15 mm |
1550 nm ≤ δ 0,10 dB/km 1550 nm ≤ δ 0,03 dB/km |
