● FTTX/FTTH Systems
● Ethernet -Anwendungen
● CATV -Links
● optische Signalverteilung
● Passive optische Netzwerke (PON)
● Rückgrat-, Horizontal- und Riseranwendungen
● Frühgebundene Abschlussboxen
● Außenbereiche; Raue Umgebung
● Niedriger Einfügungsverlust, hoher Renditeverlust.
● Gut in Wiederholbarkeit und Austauschbarkeit.
● 100% Insertion, Returnverlust, Endgesicht und.
● Interferenzinspektion.
● Ausgezeichnete mechanische Ausdauer.
● Einhaltung der Telkordien GR-326-Kern.
● Gewährleistet eine hohe Leistung und Zuverlässigkeit im Management der optischen Verkabelung.
● Schnelle und einfache Installation und Rekonfiguration.
● Einfaches Handling, kein spezielles Werkzeug.
● IP68 wasserdicht.
| Konstruktionen | Einheit | Beschreibungen | |
| Faserzahl | Duplex | ||
| Wellenlänge | nm | 1310/1550 | |
| Einfügungsverlust | db | ≤ 0,30 | |
| Renditeverlust | db | ≥ 50 (UPC) | |
| Kabelmantelfarbe | Schwarz | ||
| Kabel Außendurchmesser | mm | 7,0 ± 0,2 | |
| Fasermodus | Einzelmodus: G657 A2 | ||
| Kabelmantelmaterial | LSZH | ||
| Kabelgewicht | Kg/km | 38 （ca.） | |
| Druckinhalt | Anpassbar | ||
| Länge | m | 50 、 75 、 100 、 150 、 200、250 、 300 oder anpassbar (Toleranz: ± 0,5 m) |
|

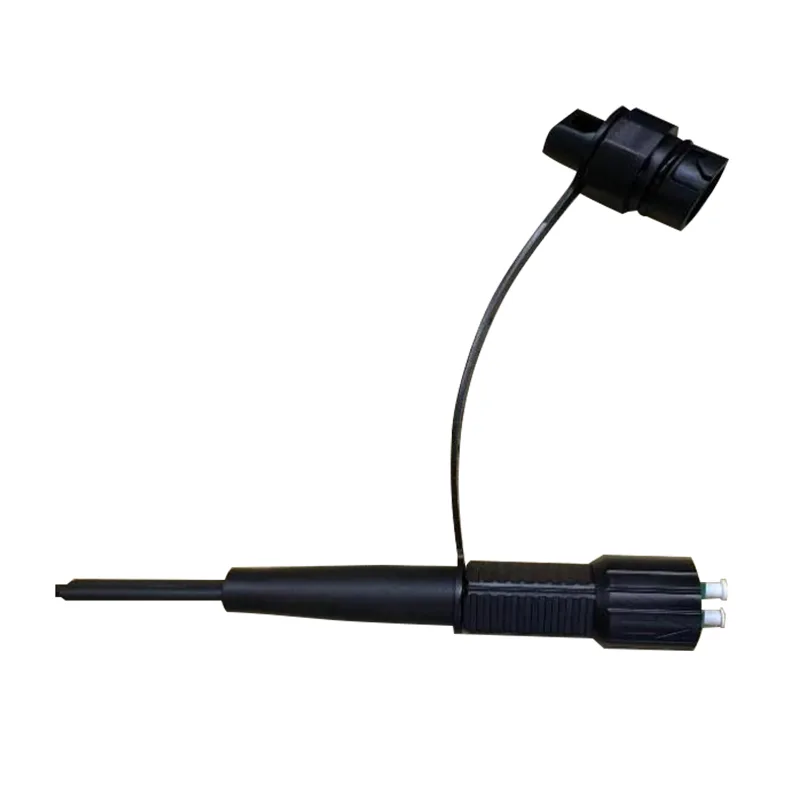

| Anschlusstyp | Eingang: | Accord Mini DLC/UPC -Anschluss | |
| Ausgabe: | ACCORD Duplex LC/UPC -Anschluss | ||
| Wasserdichte Note | IP68 | ||
| Betriebstemperatur | ℃ | -40 ° C ~ +70 ℃ | |
| Lagertemperatur | ℃ | -40 ° C ~ +70 ℃ | |

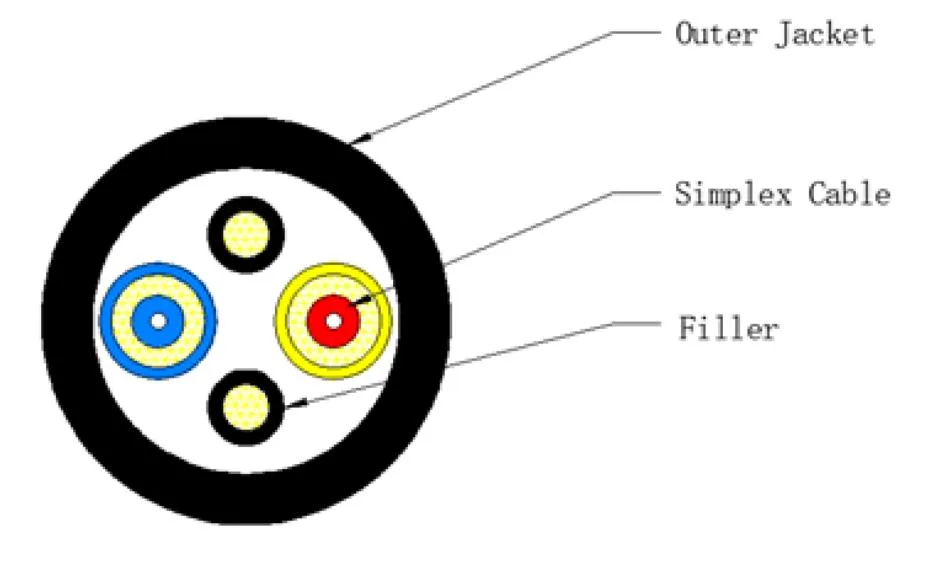

| Artikel | Inhalt | Wert |
| Enge Pufferfaser | Nummer | 2 |
| TYP | G.657A2 | |
| Durchmesser (mm) | 0,90 ± 0,05 | |
| Material | LSZH | |
| Farbe | WEISS | |
| Simplex -Kabel | Material | LSZH |
| Durchmesser (mm) | 2,0 ± 0,1 | |
| Farbe | Blau & Gelb | |
| Stange | Material | LSZH |
| Durchmesser (mm) | 1,3 ± 0,1 | |
| Farbe | Schwarz | |
| Außenjacke | Material | LSZH |
| Durchmesser (mm) | 7,0 ± 0,2 | |
| Farbe | Schwarz | |
| Dicke (mm) | 1,0 ± 0,1 | |
| Kabelgewicht (kg/km) ca. | 38 ± 3 | |
| Stretching -Test (n) | Langfristig: 400 n Kurzfristig: 800 n |
|
| Abflachungstest (N/10 cm) | Langfristig: 1000 n/10 cm Kurzfristig: 2200 n/10 cm |
|
| Min. Biegeradius | 10xod (statisch); 20xod (dynamisch) |
|
| Installationstemperatur | -40 ° C bis +70 ° C. | |
| Lagertemperatur | -40 ° C bis +70 ° C. | |
Die Leistung von Kabelfasern (ITU-T rec. G.657A2)
| Artikel | Spezifikation |
| Fasertyp | Einzelmodus |
| Fasermaterial | Dotierte Kieselsäure |
| Dämpfungskoeffizient @ 1310 nm @ 1383nm @ 1460nm @ 1550 nm @ 1625nm |
≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,25 dB/km ≤ 0,21 dB/km ≤ 0,23 dB/km |
| Kabelausschnittswellenlänge | ≤ 1260 nm |
| Null-Dispersionswellenlänge | 1300 ~ 1324 nm |
| Null-Dispersionsneigung | ≤ 0,092 ps/(nm2.km) |
| Pmd @ 1550 nm | ≤ 0,1 ps/km1/2 |
| Chromatische Dispersion @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625nm |
≤ 3 ps/(nm. Km) ≤ 5,3 ps/(nm. Km) ≤ 18,0 ps/(nm. Km) ≤ 22 ps/(nm. Km) |
| Modusfelddurchmesser bei 1310 nm | 8.5-9.3um |
| Core / Colad -Konzentrikfehler | ≤ 0,5 eins |
| Verkleidungsdurchmesser | 125,0 ± 0,7 eins |
| Verkleidung Nichtkreisheit | ≤ 5% |
| Primärbeschichtungsdurchmesser | 242 ± 7 eins |
| Konzernität Primärbeschichtung / -beschichtung | ≤ 10 µm |
| Nichtkreisschichtbeschichtung | ≤ 0,7% |
| Dämpfung mit Kabelbiegeverlust 10 Turn 1 Dorn 15 mm 1 Turn 1 Dorn 10 mm 1 Drehung 1 Dorn 7,5 mm |
1550 nm ≤ δ 0,03 dB/km 1550 nm ≤ δ 0,1 db/km 1550 nm ≤ δ 0,5 dB/km |
| NEIN | Beschreibung | Qty |
| 1 | Sm G.657A2 2 Kern mit 2,0 mm Faser. OD7.0mm, schwarzer LSZH | 1 |
| 2 | Mini -DLC -Anschluss schwarz | 1 |
| 3 | LC3.0 Duplex für Einzelmodusfaser, Beige, Röhrchen für IC -Anschluss, weiß | 2 |
| 4 | Gummi -Hitze schrumpfbarer Röhrchen, Schwarz, OD 8,5 mm l = 17 mm | 1 |
| 5 | Gummiwärme Schrumpfbares Rohr, Schwarz, OD 8,5 m L-30 mm | 2 |
| 6 | Flexibler Schutz mit Stahlrohr, OD 2,8 mm l = 52 mm | 2 |
| 8 | Hitze schrumpfbarer Röhrchen, weiß /gelbe OD3,0 mm l = 5 mm | 2 |
