● FTTX/FTTH Systems
● Ethernet -Anwendungen
● CATV -Links
● optische Signalverteilung
● Passive optische Netzwerke (PON)
● Rückgrat-, Horizontal- und Riseranwendungen
● Frühgebundene Abschlussboxen
● Außenbereiche; Raue Umgebung
● Niedriger Einfügungsverlust, hoher Renditeverlust.
● Gut in Wiederholbarkeit und Austauschbarkeit.
● 100% Insertion, Returnverlust, Endgesicht und.
● Interferenzinspektion.
● Ausgezeichnete mechanische Ausdauer.
● Einhaltung der Telkordien GR-326-Kern.
● Gewährleistet eine hohe Leistung und Zuverlässigkeit im Management der optischen Verkabelung.
● Schnelle und einfache Installation und Rekonfiguration.
● Einfaches Handling, kein spezielles Werkzeug.
● IP68 wasserdicht.
| Konstruktionen | Einheit | Beschreibungen |
| Faserzahl | Simplex | |
| Wellenlänge | nm | 1310/1550 |
| Einfügungsverlust | db | ≤ 0,30 |
| Renditeverlust | db | ≥ 60 |
| Verbindungsart | SC/APC | |
| Zwinge | Keramik | |
| Verbindungszyklen | 500 | |
| Kabelmantelfarbe | Schwarz | |
| Kabel Außendurchmesser | mm | 5,0 ± 0,2 |
| Fasermodus | Einzelmodus: G657A2 | |
| Kabelmantelmaterial | HDPE | |
| Kabelgewicht | Kg/km | 35 （ca.） |
| Druckinhalt | Anpassbar | |

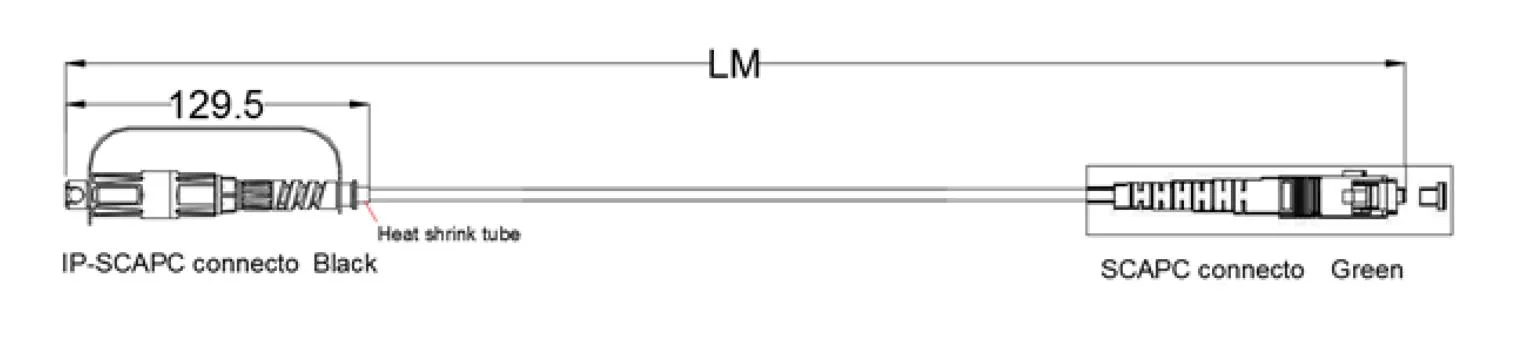

| Länge | m | 30 、 50 、 100 、 150 、 200 、250 、 300 、 400 、500 oder anpassbar (Toleranz: ± 1,0 m) |

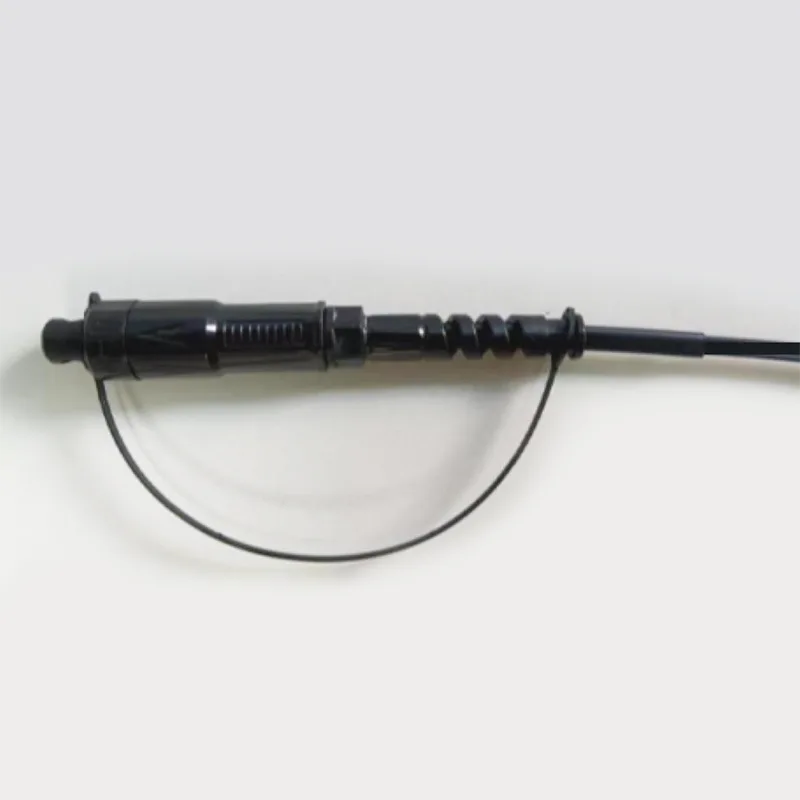

| Anschlusstyp | Eingabe: Accord H optic mini sc | |
| Ausgabe: Übereinstimmung herkömmlicher SC/APC | ||
| Traktion (axial zwischen Kabel und Stecker) |
N | 200 |
| Wasserdichte Note | Eingabe: IP68 | |
| Betriebstemperatur | ℃ | -40 ° C ~ +70 ℃ |
| Lagertemperatur | ℃ | -40 ° C ~ +70 ℃ |

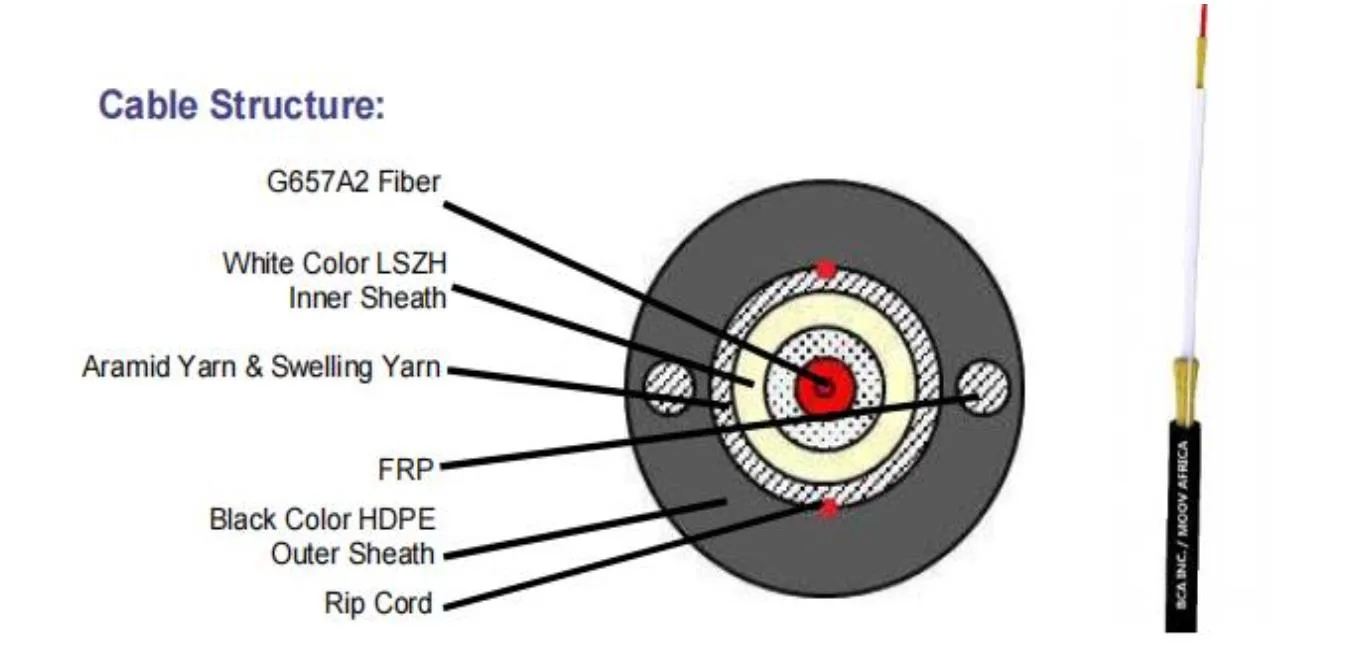

| Artikel | Inhalt | Spezifikationen |
| Enge Pufferfaser | Nummer | 1 |
| Typ | G.657A2 | |
| Material | LSZH | |
| Enge Pufferfarbe | Weiß | |
| Durchmesser (mm) | 0,90 ± 0,05 | |
| Stärke Mitglied 1 | Material | Aramidgarn |
| Innenscheide | Durchmesser (mm) | 2,8 ± 0,2 |
| Dicke (mm) | 0,25 ± 0,1 | |
| Farbe | Weiß | |
| Material | LSZH | |
| Stärke Mitglied 2 | Material | Frp |
| Menge | 0,5*2 | |
| Stärke Mitglied 3 | Material | Aramidgarn + Wassersperrglasgarn |
| RIP Cord | Spezifikation und Farbe | 600d rot |
| Außenscheide | Material | HD |
| Durchmesser (mm) | 5,0 ± 0,2 | |
| Dicke (mm) | 1,1 ± 0,1 | |
| Farbe | Schwarz | |
| Kabelweige | Kg/km | 35 ± 3 |
| Spannung | N | 400 (langfristig) |
| 800 (kurzfristig) | ||
| Zerquetschen | N/10 cm | 200 (langfristig) |
| 1000 (kurzfristig) | ||
| Min. Biegerradius | mm | 10xd (statisch) |
| 20xd (dynamisch) | ||
| Betriebstemperaturbereich: | -20 ℃ bis +60 ℃ | |
| Speicher- / Transporttemperaturbereich: | -20 ℃ bis +60 ℃ | |
Alle Eigenschaften der Kabelfaser (Faser des fertigen Kabels) müssen zumindest gemäß der ITU-T-Empfehlung G.657A2 wie folgt sein.
| Artikel | Spezifikation |
| Fasertyp | Einzelmodus |
| Fasermaterial | Dotierte Kieselsäure |
| Dämpfungskoeffizient @ 1310 nm @ 1383nm |
≤ 0,36 dB/km ≤ 0,36 dB/km |
| @ 1490nm @ 1550 nm @ 1625nm Nach Kabelbildung @ 1310 nm @ 1550nm |
≤ 0,25 dB/km ≤ 0,22 dB/km ≤ 0,25 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km |
| Kabelausschnittswellenlänge | ≤ 1260 nm |
| Null-Dispersionswellenlänge | 1300 ~ 1324 nm |
| Null-Dispersionsneigung | ≤ 0,092 ps/(nm2.km) |
| Pmd @ 1550 nm | ≤ 0,1 ps/km1/2 |
| Chromatische Dispersion @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625nm |
≤ 3 ps/(nm. Km) ≤ 5,3 ps/(nm. Km) ≤ 18,0 ps/(nm. Km) ≤ 22 ps/(nm. Km) |
| Modusfelddurchmesser bei 1310 nm | 8.5-9.3um |
| Core / Colad -Konzentrikfehler | ≤ 0,5 eins |
| Verkleidungsdurchmesser | 125,0 ± 0,7 eins |
| Verkleidung Nichtkreisheit | ≤ 5% |
| Primärbeschichtungsdurchmesser | 242 ± 7 eins |
| Konzernität Primärbeschichtung / -beschichtung | ≤ 10 µm |
| Nichtkreisschichtbeschichtung | ≤ 0,7% |
| Dämpfung mit Kabelbiegeverlust 1 Drehung 1 Dorn 7,5 mm 10 Kurven 1 Dorn 15 mm |
1550 nm ≤ δ 0,10 dB/km 1550 nm ≤ δ 0,03 dB/km |

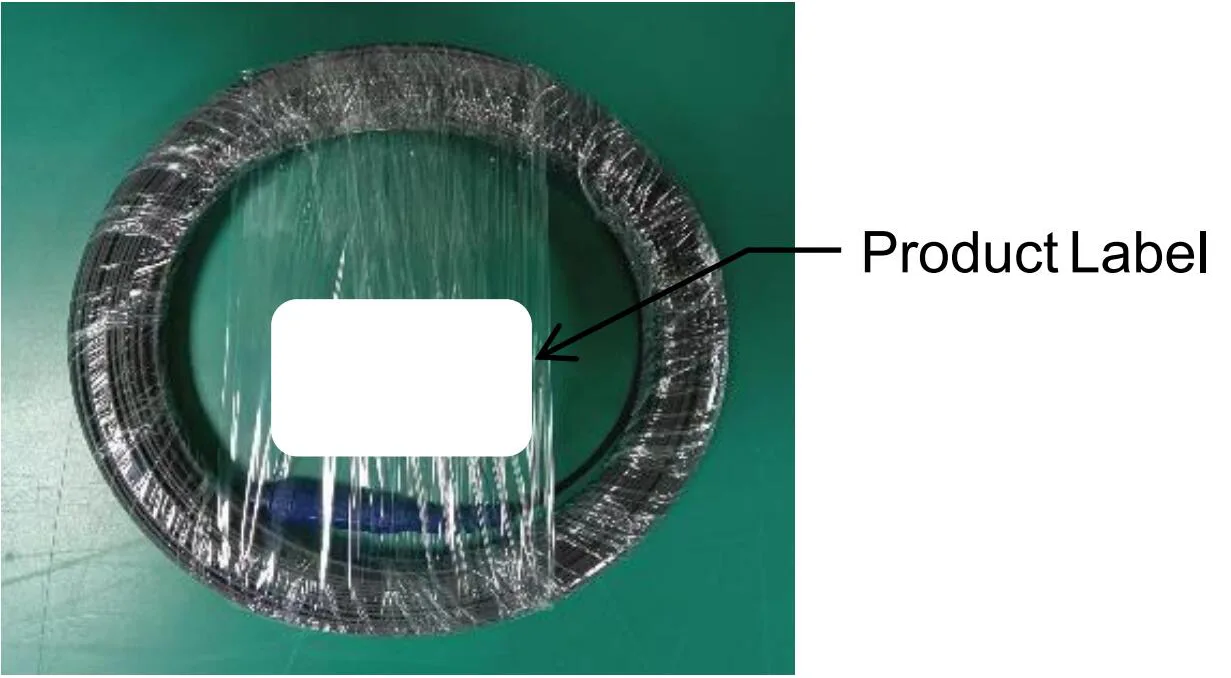

Faserspulenwicklung:
Packanforderungen:
