● FTTX/FTTH Systems
● Ethernet -Anwendungen
● CATV -Links
● optische Signalverteilung
● Passive optische Netzwerke (PON)
● Rückgrat-, Horizontal- und Riseranwendungen
● Frühgebundene Abschlussboxen
● Außenbereiche; Raue Umgebung
● Niedriger Einfügungsverlust, hoher Renditeverlust.
● Gut in Wiederholbarkeit und Austauschbarkeit.
● 100% Insertion, Returnverlust, Endgesicht und.
● Interferenzinspektion.
● Ausgezeichnete mechanische Ausdauer.
● Einhaltung der Telkordien GR-326-Kern.
● Gewährleistet eine hohe Leistung und Zuverlässigkeit im Management der optischen Verkabelung.
● Schnelle und einfache Installation und Rekonfiguration.
● Einfaches Handling, kein spezielles Werkzeug.
● IP68 wasserdicht.
| Konstruktionen | Einheit | Beschreibungen |
| Faserzahl | Simplex | |
| Wellenlänge | nm | 1310/1550 |
| Einfügungsverlust | db | ≤ 0,50 (typisch: 0,3) |
| Renditeverlust | db | ≥55 (APC) |
| Kabelmantelfarbe | Schwarz | |
| Kabel Außendurchmesser | mm | Φ5,0 (± 0,2) |
| Fasermodus | Einzelmodus: G657 A2 | |
| Kabelmantelmaterial | LSZH (UV -Schutz und Feuerwiderstand) | |
| Kabelgewicht | Kg/km | 28 （ca.） |
| Druckinhalt | Anpassbar | |
| Länge | m | 50 、 100 、 150 、 200 、 250 、 300 、 400 、 500 、 600 (Toleranz: ± 0,5 m) |

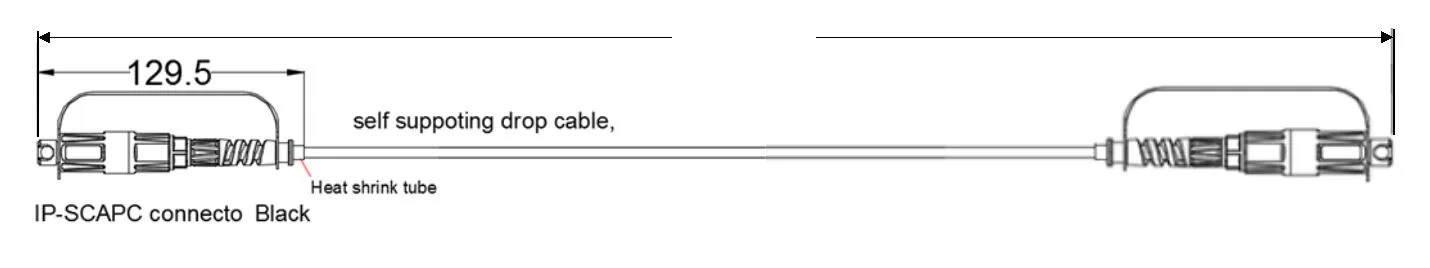

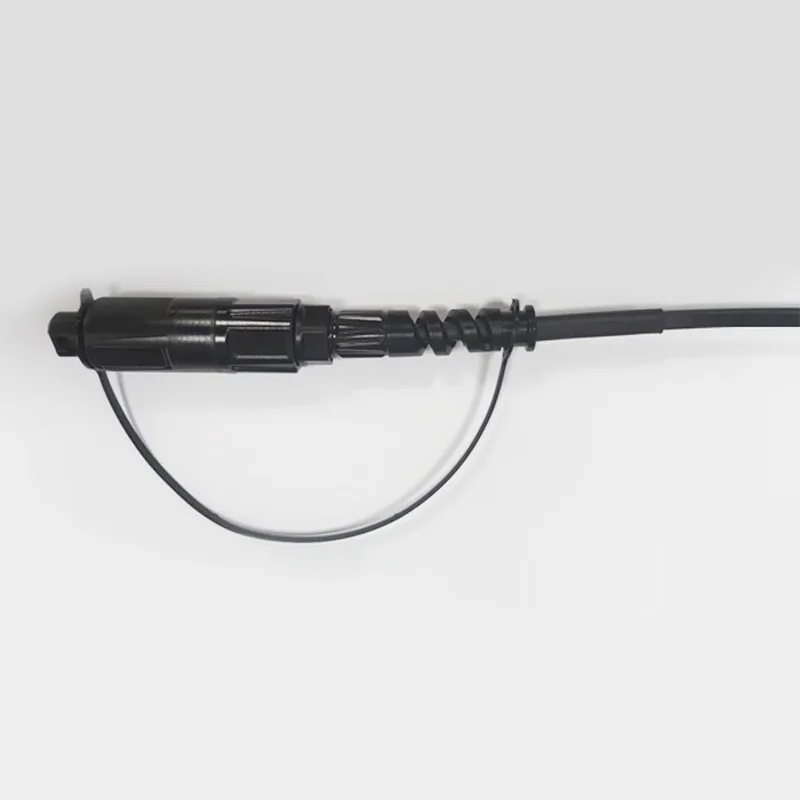

| Anschlusstyp | Eingabe: Accord Optitap SC/APC | |
| Ausgabe: Accord Optitap SC/APC | ||
| Wasserdichte Note | IP68 | |
| Zugfestigkeit | N | 200 |
| Betriebstemperatur | ℃ | -20 ~ +65 |

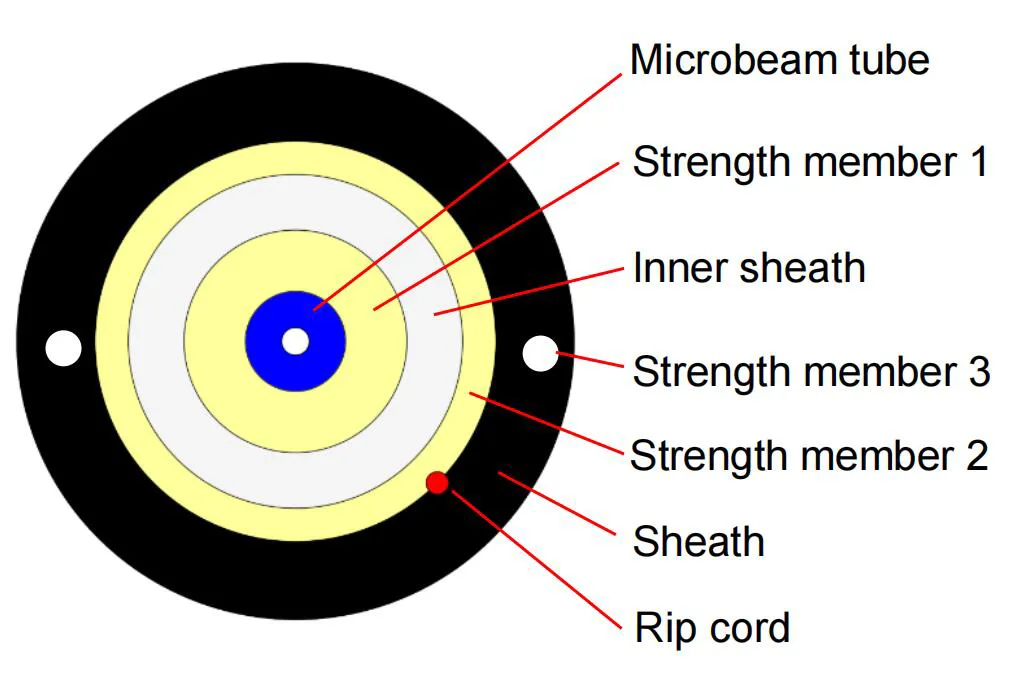

| Artikel | Inhalt | Spezifikationen |
| Faser | Nummer | 1 |
| Typ | G.657A2 | |
| Farbe | BLAU | |
| Mikrobenrohr | Material | LSZH |
| Farbe | BLAU | |
| Durchmesser (mm) | 0,9 ± 0,05 | |
| Innenscheide | Durchmesser (mm) | 2,2 ± 0,05 |
| Dicke (mm) | 0,4 ± 0,05 | |
| Farbe | Elfenbein/Weiß/Beige | |
| Material | LSZH | |
| Stärke Mitglied 1 | Aramidgarn 1100D*3 | |
| Stärke Mitglied 2 | Material | Aramidgarn |
| Menge | 1100d*7 | |
| Stärke Mitglied 3 | Material | Geklebte frp |
| Durchmesser (mm) | 0,5*2 | |
| RIP Cord | Nummer | 1 |
| Farbe | Rot | |
| Mantel | Material | LSZH (UV -Schutz und Feuerwiderstand) |
| Durchmesser (mm) | 5,0 ± 0,2 | |
| Dicke (mm) | 1,1 ± 0,1 | |
| Farbe | Schwarz | |
| Kabelgewicht | Kg/km | 28 ± 3 |
Alle Eigenschaften der Kabelfaser (Faser des fertigen Kabels) müssen zumindest gemäß der ITU-T-Empfehlung G.657A2 wie folgt sein.
| Artikel | Spezifikation |
| Fasertyp | Einzelmodus |
| Fasermaterial | Dotierte Kieselsäure |
| Dämpfungskoeffizient @ 1310 nm @ 1383nm @ 1490nm @ 1550 nm @ 1625nm Nach Kabelbildung @ 1310 nm @ 1550 nm |
≤ 0,36 dB/km ≤ 0,36 dB/km ≤ 0,25 dB/km ≤ 0,22 dB/km ≤ 0,25 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km |
| Kabelausschnittswellenlänge | ≤ 1260 nm |
| Null-Dispersionswellenlänge | 1300 ~ 1324 nm |
| Null-Dispersionsneigung | ≤ 0,092 ps/(nm2.km) |
| Pmd @ 1550 nm | ≤ 0,1 ps/km1/2 |
| Chromatische Dispersion @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm |
≤ 3 ps/(nm. Km) ≤ 5,3 ps/(nm. Km) ≤ 18,0 ps/(nm. Km) ≤ 22 ps/(nm. Km) |
| Modusfelddurchmesser bei 1310 nm | 8.5-9.3um |
| Core / Colad -Konzentrikfehler | ≤ 0,5 eins |
| Verkleidungsdurchmesser | 125,0 ± 0,7 eins |
| Verkleidung Nichtkreisheit | ≤ 5% |
| Primärbeschichtungsdurchmesser | 242 ± 7 eins |
| Konzernität Primärbeschichtung / -beschichtung | ≤ 10 µm |
| Nichtkreisschichtbeschichtung | ≤ 0,7% |
| Dämpfung mit Kabelbiegeverlust 1 Drehung 1 Dorn 7,5 mm 10 Kurven 1 Dorn 15 mm |
1550 nm ≤ δ 0,10 dB/km 1550 nm ≤ δ 0,03 dB/km |
| Betriebstemperaturbereich | : -20 ℃ bis +65 ℃ |
| Speicher- / Transporttemperaturbereich | : -20 ℃ bis +65 ℃ |
| Installationstemperaturbereich | : -20 ℃ bis +65 ℃ |

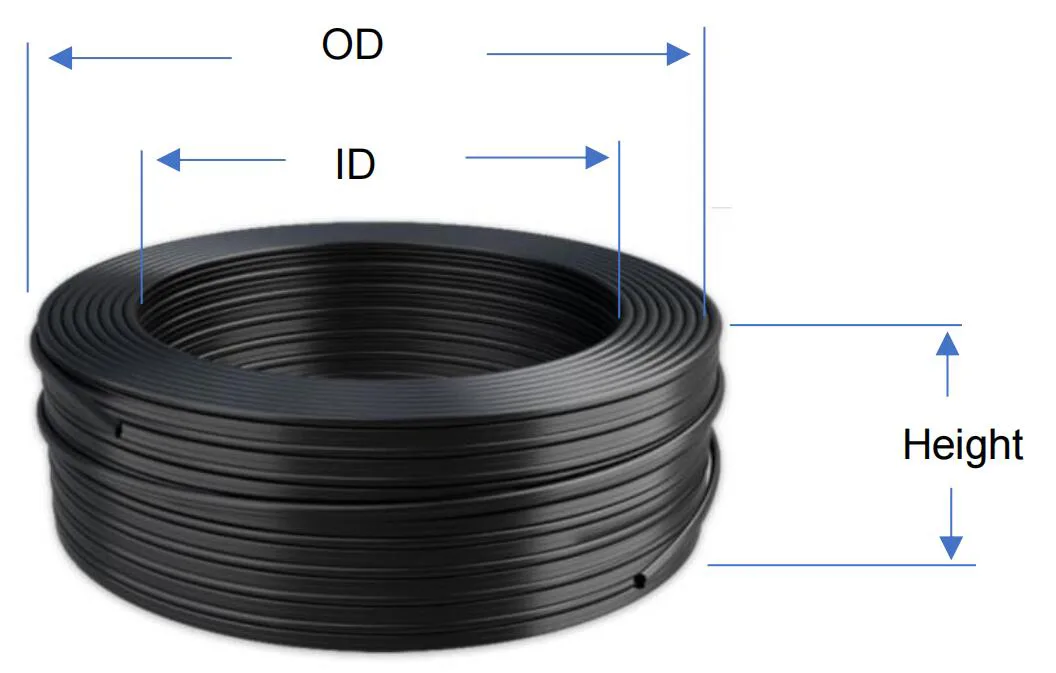

Faserspulenwicklung:
