Verseiltes Bündeladerkabel, nichtmetallisches Festigkeitselement, nicht armiertes Glasfaserkabel

Die Struktur eines nicht gepanzerten Glasfaserkabels mit verseiltem, nichtmetallischem Festigkeitsträger besteht darin, eine 250-μm-Glasfaser in eine lose Röhre aus hochmoduligem Material zu stecken, und die lose Röhre ist mit einer wasserdichten Verbindung gefüllt. Das Zentrum des Kabelkerns ist ein FRP, und die Bündelader (und das Füllseil) sind um den FRP gedreht, um einen kompakten und runden Kabelkern zu bilden. Die Lücken in der Kabelseele werden mit wassersperrenden Füllstoffen gefüllt. Eine Schicht Polyethylenmantel wird außerhalb des Kabelkerns zusammengedrückt, um ein Kabel zu bilden.

Anfrage absenden

Produktbeschreibung

DerVerseiltes Bündeladerkabel, nichtmetallisches Festigkeitselement, nicht armiertes Glasfaserkabelbesteht aus 250-μm-Lichtwellenleitern, die in Bündeladern aus hochmoduligem Material eingelegt und mit wasserdichter Masse gefüllt sind. Der Kabelkern ist auf einem nichtmetallischen FRP-Verstärkungselement zentriert, um das herum die losen Adern und Füllstoffe spiralförmig verseilt sind, um einen kompakten, runden Kern zu bilden. Wasserblockierende Füllstoffe schließen alle Lücken und ein äußerer Polyethylenmantel schützt die Kabelstruktur.

Hauptmerkmale

Starke mechanische und Temperaturleistung
Bündeladermaterial mit hoher Hydrolysebeständigkeit und Zugfestigkeit
Spezielle Tubenfüllmasse zum Schutz kritischer Fasern
Druckfestigkeit kombiniert mit flexiblem Design für die Installation
Umfassende wasserdichte Maßnahmen: GFK-Zentralträger, Rohrfüllmassen, 100 % Kernfüllung
Einhaltung von Normen: YD/T 901 und IEC 60794-1

Technische Spezifikationen

Anzahl der optischen Fasern: Mehrere Konfigurationen verfügbar (z. B. 6–144 Fasern)
Fasertyp: Singlemode oder Multimode 250 μm
Material der Bündelader: Hochmodul-Polymer
Füllmasse: Wasserblockierendes Gel
Festigkeitsträger: Nichtmetallischer FRP-Stab
Außenmantel: Polyethylen (PE)
Betriebstemperatur: -40 °C bis +70 °C
Mindestbiegeradius: 20× Kabeldurchmesser (unter Last)

Anwendungen

Diese Kabel werden häufig verwendet in:

Telekommunikationsbetreiber für Backbone- und Zugangsnetze
Übertragungssysteme für Radio- und Fernsehsignale
Datenübertragung im lokalen Netzwerk (LAN).
Industrielle Front-End-Verbindungen in Strom-, Schienen- und Autobahnprojekten
Andere große Ingenieur- und Infrastrukturprojekte

Vorteile

Das robuste, nichtmetallische Design reduziert das Korrosionsrisiko und macht das Kabel leichter
Die kompakte Litzenstruktur verbessert die Zugfestigkeit und Flexibilität
Wasserblockierende Materialien sorgen für hohe Zuverlässigkeit in feuchten oder nassen Umgebungen
Kompatibilität mit verschiedenen Installationsmethoden, einschließlich Kanal- und Luftinstallation
Bewährte Leistung bei nationalen und internationalen Projekten, unterstützt durch die Fertigungserfahrung von Orientalfiber

FAQ

F: Kann dieses Kabel bei Außeninstallationen verwendet werden?: A: Ja, der PE-Mantel und die wasserblockierenden Verbindungen machen es für die direkte Erdverlegung und den Einsatz in Leitungen im Freien geeignet.
F: Wie viele Fasern können konfiguriert werden?: A: Das Kabel kann je nach Projektanforderungen von 6 bis 144 Fasern angepasst werden.
F: Enthält das Kabel metallische Komponenten?: A: Nein, das Verstärkungselement besteht aus nichtmetallischem FRP, wodurch Gewichts- und Korrosionsprobleme minimiert werden.
F: Ist es mit standardmäßiger optischer Ausrüstung kompatibel?: A: Ja, die 250-μm-Faser und das standardmäßige Bündeladerdesign gewährleisten die Kompatibilität mit herkömmlichen Spleiß- und Abschlussmethoden.

Standards

Das GYFTY-Kabel entspricht der Norm YD/T 901 sowie IEC 60794-1

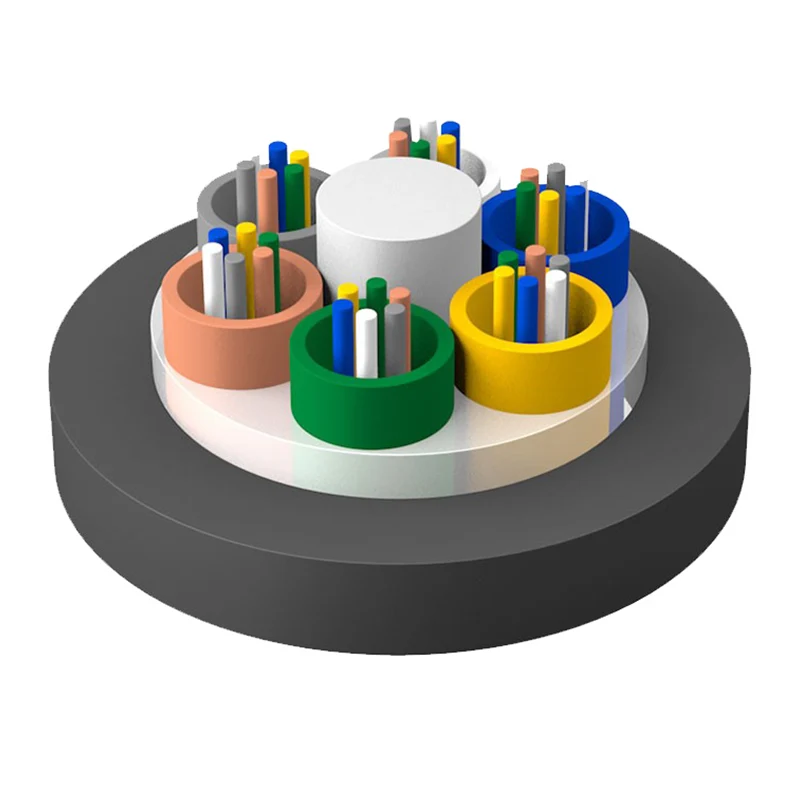

Strukturzeichnung

1.Faser

2.Rohrfüllmasse

3.Lose Röhre

4. Kabelfüllmasse

5.FRP-Stärkemitglied

6.PE-Hülle

Stranded Loose Tube Non-metallic Strength Member Non-armored Fiber Optic Cable

Technische Parameter

Kabeltyp (Um 2 Fasern erhöht)	Faseranzahl	Röhren	Füllstoffe	Kabelgewicht (Ref) (kg/km)	Zugfestigkeit Langfristig/kurzfristig (N)	Druckfestigkeit Langfristig/kurzfristig (N/100mm)	Biegeradius Statisch/dynamisch (mm)
GYFTY-2~6Xn	2~6	1	5	86	400/1000	300/1000	12,5D/25D
GYFTY-8~12Xn	8~12	2	4	86
GYFTY-14~18Xn	14~18	3	3	86
GYFTY-20~24Xn	20~24	4	2	86
GYFTY-26~30Xn	26~30	5	1	86
GYFTY-32~36Xn	32~36	6	0	86
GYFTY-38~48Xn	38~48	4	2	109
GYFTY-50~60Xn	50~60	5	1	109
GYFTY-62~72Xn	62~72	6	0	109
GYFTY-2~6Xn	2~6	1	6	98	600/1500
GYFTY-8~12Xn	8~12	2	5	98
GYFTY-14~18Xn	14~18	3	4	98
GYFTY-20~24Xn	20~24	4	3	98
GYFTY-26~30Xn	26~30	5	2	98
GYFTY-32~36Xn	32~36	6	1	98
GYFTY-38~42Xn	38~42	7	0	98
GYFTY-44~48Xn	44~48	4	3	115
GYFTY-50~60Xn	50~60	5	2	115
GYFTY-62~72Xn	62~72	6	1	115
GYFTY-2~6Xn	2~6	1	7	119	1000/3000
GYFTY-8~12Xn	8~12	2	6	119
GYFTY-14~18Xn	14~18	3	5	119
GYFTY-20~24Xn	20~24	4	4	119
GYFTY-26~30Xn	26~30	5	3	119
GYFTY-32~36Xn	32~36	6	2	119
GYFTY-38~42Xn	38~42	7	1	119
GYFTY-44~48Xn	44~48	8	0	119
GYFTY-50~60Xn	50~60	5	3	125
GYFTY-62~72Xn	62~72	6	2	125
GYFTY-74~84Xn	74~84	7	1	125
GYFTY-86~96Xn	86~96	8	0	125
GYFTY-98~108Xn	98~108	9	1	149
GYFTY-110~120Xn	110~120	10	0	149
GYFTY-122~132Xn	122~132	11	1	179
GYFTY-134~144Xn	134~144	12	0	179

Lager-/Betriebstemperatur: -40℃-+70℃

Optische Eigenschaften

Fasertyp	Dämpfung (+20℃)				Bandbreite		Numerische Apertur	Kabel-Grenzwellenlänge λcc
Fasertyp	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Numerische Apertur	Kabel-Grenzwellenlänge λcc
G.652	---	---	≤0,36 dB/km	≤0,22 dB/km	---	---	---	≤1260 nm
G.655	---	---	≤0,40 dB/km	≤0,23 dB/km	---	---	---	≤1450 nm
50/125 µm	≤3,3 dB/km	≤1,2 dB/km	---	---	≥500 MHz·km	≥500 MHz·km	0,200 ± 0,015 NA	---
62,5/125 µm	≤3,5 dB/km	≤1,2 dB/km	---	---	≥200 MHz·km	≥500 MHz·km	0,275 ± 0,015 NA	---

Notiz:

A. Das Suffix Xn bezeichnet den Fasertyp

B. Die Farbanordnungen von Faser und Schlauch sind in der Farbidentifikationstabelle angegeben

C. Um den guten Zustand der Kabeltrommel zu erhalten, sollte das Kabel nicht länger als 6 Monate im Freien gelagert werden

Anwendung: Kanal/Antenne
