Nicht-metallisch nicht gepanzerte Glasfaserkabel uni-Tube

Die Struktur von nicht-metallisch nicht gepackten Glasfasern-Kabel GYFXY besteht darin, 250 μm optische Faser in ein lockeres Röhrchen aus hohem Modulmaterial zu legen, und das loses Rohr wird mit einer wasserdichten Verbindung gefüllt. Das lockere Rohr wird Wasserblockierungsmaterial zugesetzt, um die Wasserblockierungsleistung des optischen Kabels zu gewährleisten. Zwei parallele Glasfaserverstärkungskunststoffe (FRP) werden auf beiden Seiten platziert und dann in eine Polyethylenscheide extrudiert, um ein Kabel zu bilden.

Anfrage absenden

Produktbeschreibung

Eigenschaften

Gute mechanische und Temperaturleistung

Lose Rohrmaterial hat eine gute Hydrolysewiderstand und hohe Festigkeit

Das Röhrchen ist mit besonderer Salbe gefüllt, um die optische Faser kritisch zu schützen

Zwei parallele FRP sorgen für eine Zugfestigkeit

PE -Hülle schützt das Kabel vor ultravioletten Strahlung

Kleiner Durchmesser, geringes Gewicht und freundliche Installation

Lange Lieferlänge

Standards

Das GYFXY -Kabel entspricht Standard -YD/T 769.

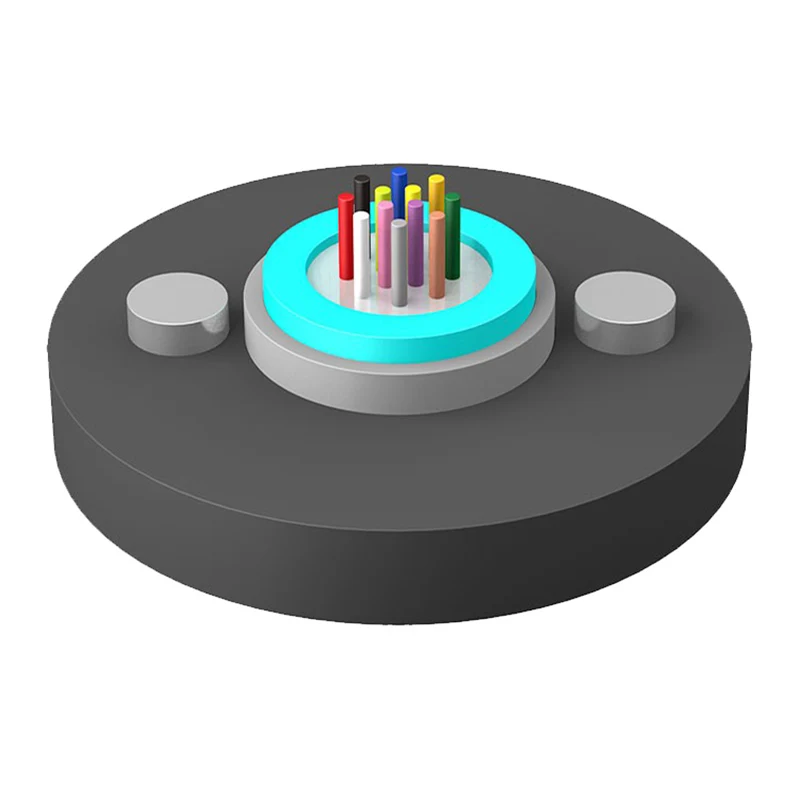

Strukturzeichnung

1. Faser

2. Rohrfüllungsverbindung

3. Lose Röhrchen

4. Frp

5. Wasserblockiermaterial

6. PE -Scheide

Uni-tube Non-metallic Non-armored Fiber Optic Cable

Technische Parameter

Kabeltyp

(Um 2 Fasern erhöht)

Faserzahl

Kabelgewicht (Ref)

(kg/km)

Zugfestigkeit

Lang/kurzfristig

(N)

Crush -Widerstand

Lang/kurzfristig

(N/100 mm)

Biegeradius

Statisch/dynamisch

(mm)

Gyfxy-2 ~ 12xn

2 ~ 12

400/1000

300/1000

10d/20d

Gyfxy-14 ~ 24xn

14 ~ 24

Speicher/Betriebstemperatur: -40 ℃ -+70 ℃

Optische Eigenschaften

Fasertyp	Dämpfung （+20 ℃）				Bandbreite		Numerische Blende	Kabelschnitt-Off-Wellenlänge λcc
Fasertyp	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Numerische Blende	Kabelschnitt-Off-Wellenlänge λcc
G.652	---	---	≤ 0,36 dB/km	≤ 0,22 dB/km	---	---	---	≤ 1260 nm
G.655	---	---	≤ 0,40 dB/km	≤ 0,23 dB/km	---	---	---	≤ 1450 nm
50/125 uM	≤3,3 dB/km	≤ 1,2 dB/km	---	---	≥500 MHz · km	≥500 MHz · km	Bereits 0,200 ± 0,015	---
62,5/125 uM	≤3,5 dB/km	≤ 1,2 dB/km	---	---	≥200 MHz · km	≥500 MHz · km	0,275 ± 0,015 bereits	---

Notiz:

A. Suffix XN bezeichnet Fasertyp

B. Die Farbanordnungen von Ballaststoffen und Rohr sind in der Farbidentifizierungstabelle angegeben

C. Das Kabel sollte nicht länger als 6 Monate in der Außenumgebung aufbewahrt werden, um den guten Zustand der Kabelrolle zu halten

Anwendung: Antennen

Uni-tube Non-metallic Non-armored Fiber Optic Cable
