Lichtgepanzertes Glasfaserkabel uni-Tube

Die Struktur des lichtgepanzerten Glasfaserkabels von Uni-Stößen besteht darin, 250 μm optische Faser in ein lockeres Rohr aus hohem Modulmaterial zu setzen, und das loses Rohr wird mit einer wasserdichten Verbindung gefüllt. Das lockere Röhrchen ist in Längsrichtung mit einer doppelseitigen, mit Plastik beschichteten Stahlgürtel (PSP) eingewickelt, und zwischen dem Stahlgürtel und dem losen Rohr wird Wasserblockierungsmaterial zugesetzt, um die Kompaktheit und die wasserblockende Leistung des optischen Kabels zu gewährleisten. Auf beiden Seiten werden zwei parallele Stahldrähte platziert, und dann wird eine Polyethylenscheide extrudiert, um ein Kabel zu bilden.

Anfrage absenden

Produktbeschreibung

Eigenschaften

Gute mechanische und Temperaturleistung

Hochfestige lose Röhrchen, die hydrolyseresistent ist

Spezialrohrfüllungsverbindung gewährleisten einen kritischen Schutz von Ballaststoffen

Crush -Widerstand und Flexibilität

PSP verbessern feuchtigkeitsdicht

Zwei parallele Stahldrähte sorgen für eine Zugfestigkeit

Kleiner Durchmesser, geringes Gewicht und freundliche Installation

Es können längere Segmentlängen erzeugt werden

Standards

GYXS/GYXTW -Kabel entspricht dem Standard -YD/T 769.

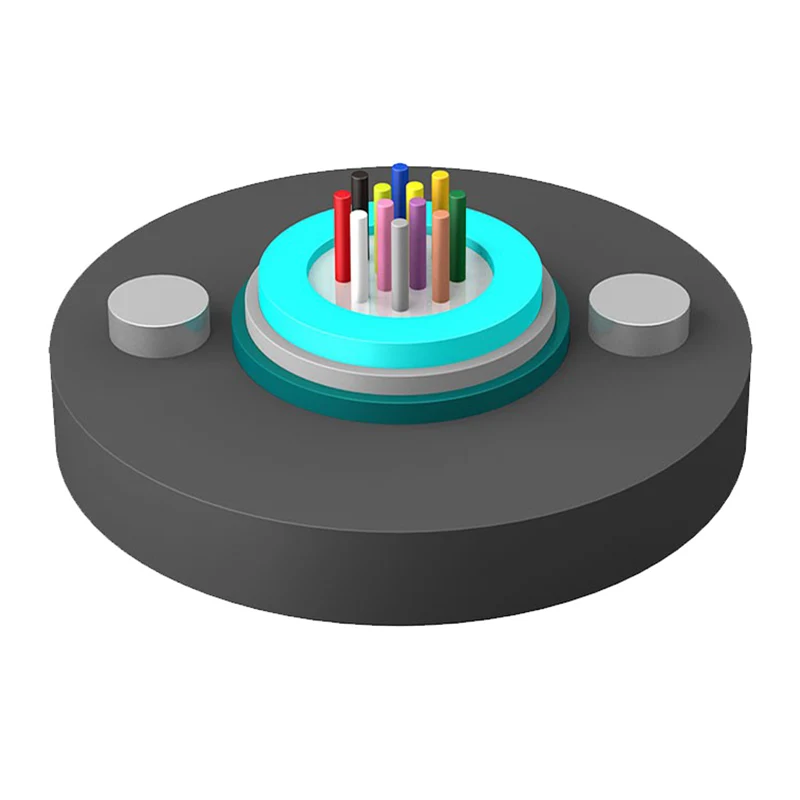

Strukturzeichnung

1. Faser

2. Rohrbündel

3. Rohrfüllungsverbindung

4. Lose Röhrchen

5. Stahldraht

6. Wasserblockiermaterial

7. PSP

8. PE -Scheide

Uni-tube Light-armored Fiber Optic Cable

Technische Parameter

Kabeltyp (Um 2 Fasern erhöht)	Faserzahl	Kabelgewicht (Ref) (kg/km)	Zugfestigkeit Lang/kurzfristig (N)	Crush -Widerstand Lang/kurzfristig (N/100 mm)	Biegeradius Statisch/dynamisch (mm)
Gyxs/gyxtw-2 ~ 12xn	2 ~ 12	82	600/1500	300/1000	10d/20d
Gyxs/gyxtw-14 ~ 24xn	14 ~ 24	127	600/1500
Gyxs/gyxtw-2 ~ 12xn	2 ~ 12	124	1000/3000
Gyxs/gyxtw-14 ~ 24xn	14 ~ 24	147	1000/3000

Speicher/Betriebstemperatur: -40 ℃ -+70 ℃

Optische Eigenschaften

Fasertyp	Dämpfung （+20 ℃）				Bandbreite		Numerische Blende	Kabelschnitt-Off-Wellenlänge λcc
Fasertyp	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Numerische Blende	Kabelschnitt-Off-Wellenlänge λcc
G.652	---	---	≤ 0,36 dB/km	≤ 0,22 dB/km	---	---	---	≤ 1260 nm
G.655	---	---	≤ 0,40 dB/km	≤ 0,23 dB/km	---	---	---	≤ 1450 nm
50/125 uM	≤3,3 dB/km	≤ 1,2 dB/km	---	---	≥500 MHz · km	≥500 MHz · km	Bereits 0,200 ± 0,015	---
62,5/125 uM	≤3,5 dB/km	≤ 1,2 dB/km	---	---	≥200 MHz · km	≥500 MHz · km	0,275 ± 0,015 bereits	---

Notiz:

A. Suffix XN bezeichnet Fasertyp

B. Die Farbanordnungen von Ballaststoffen und Rohr sind in der Farbidentifizierungstabelle angegeben

C. Das lichtgepanzerte Glasfaserkabel von Uni-Tube sollte nicht länger als 6 Monate in der Außenumgebung aufbewahrt werden, um den guten Zustand der Kabelrolle zu halten

Anwendung: Kanal/Antenne

Uni-tube Light-armored Fiber Optic Cable
