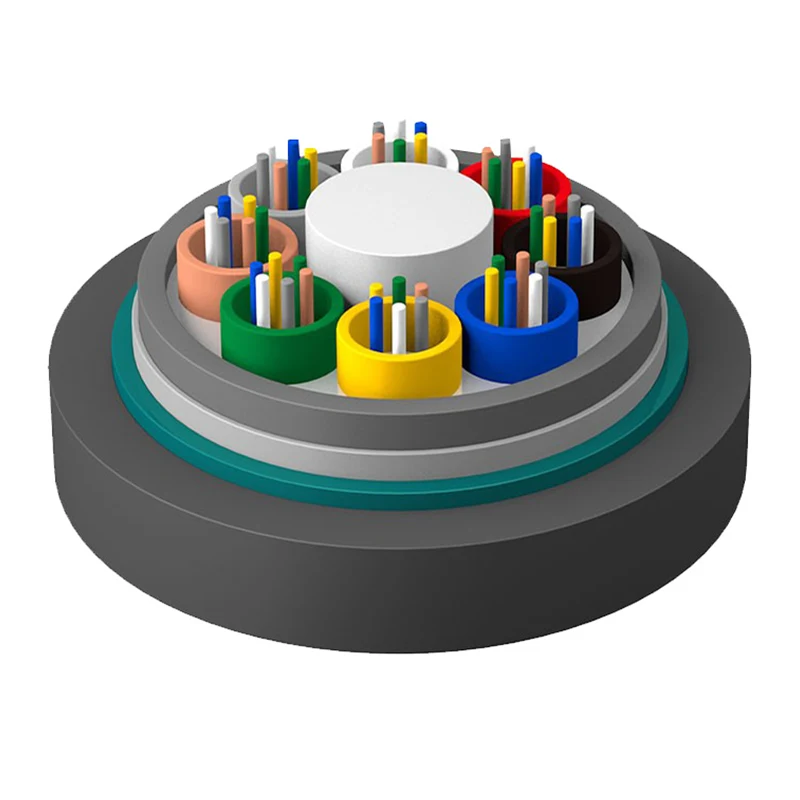

Verseiltes, nichtmetallisches, gepanzertes Bündelader-Glasfaserkabel

Die Struktur eines gepanzerten Glasfaserkabels mit nichtmetallischem Festigkeitsträger und verseiltem Bündelader besteht darin, eine 250-μm-Glasfaser in ein Bündelader aus hochmoduligem Material zu stecken und das Bündeladerrohr mit einer wasserdichten Verbindung zu füllen. Das Zentrum des Kabelkerns ist ein nichtmetallischer Verstärkungskern (FRP). Bei optischen Kabeln mit bestimmten Kernen muss außerhalb des nichtmetallischen Verstärkungskerns eine Schicht aus Polyethylen (PE) extrudiert werden.

Anfrage absenden

Produktbeschreibung

Das von Orientalfiber gelieferte gestrandete, lose Röhren-Glasfaserkabel mit nichtmetallischem Festigkeitsträger ist ein optisches Kabel für den Außenbereich mit einer mehrschichtigen Schutzstruktur. Sein Kerndesign besteht darin, 250-μm-Lichtwellenleiter in losen Röhren aus hochmoduligem Material unterzubringen, wobei die Röhren mit einer wasserblockierenden Verbindung gefüllt sind, um das Eindringen von Feuchtigkeit zu verhindern.

Hauptmerkmale und Hauptvorteile

Immunität gegen elektromagnetische Störungen (EMI): Durch die Verwendung eines nichtmetallischen FRP-Verstärkungselements ist das gepanzerte Glasfaserkabel mit losem, nichtmetallischem Festigkeitselement immun gegen Blitzeinschläge und elektrische Störungen und eignet sich daher für Hochspannungsumgebungen.
Zweischichtiger Panzerungsschutz: Die Kombination aus APL und PSP bietet eine hervorragende Druckfestigkeit und einen hohen Schutz gegen Nagetierangriffe und mechanische Stöße während der Installation.
Hydrolysebeständiges Design: Das hochfeste Bündeladermaterial ist speziell so formuliert, dass es Hydrolyse widersteht und die Langlebigkeit der Fasern in feuchten Klimazonen gewährleistet.
Umfassende Wasserblockierung: Ein mehrstufiges System mit Rohrfüllmasse, 100 % Kabelkernfüllung und wasserblockierenden Materialien sorgt dafür, dass das Kabel auch unter hydrostatischem Druck wasserdicht bleibt.

Technische Spezifikationen

Fiber Count: Anpassbare Konfigurationen von 2 bis 144 Kernen.
Festigkeitsträger: Zentraler faserverstärkter Kunststoff (FRP) mit optionaler PE-Beschichtung für bestimmte Durchmesser.
Panzerschichten: Längs gewickeltes APL (Aluminium-Polyethylen-Laminat) und PSP (Kunststoffbeschichtetes Stahlband).
Standardkonformität: Entspricht vollständig den internationalen Standards YD/T 901 und IEC 60794-1.
Umgebungsbereich: Stabiler Betrieb innerhalb eines Temperaturgradienten von -40 °C bis +70 °C.
Mantelmaterial: UV-beständiges Polyethylen (PE) für längere Lebensdauer im Freien.

Vielfältige Anwendungsfelder

DerVerseiltes, nichtmetallisches, gepanzertes Bündelader-Glasfaserkabelwird in verschiedenen kritischen Sektoren eingesetzt:

Telekommunikationsbetreiber: Zuverlässige Backbone- und Zugangsnetzwerkverkabelung für Sprach- und Datendienste.
Strom- und Versorgungsnetze: Sichere Datenübertragung in der Nähe von Hochspannungsleitungen, wo Metallteile eingeschränkt sind.
Radio und Fernsehen: Stabile Signalverteilung für Kommunikations- und Informationsübertragungssysteme.
Transportinfrastruktur: Echtzeit-Datenüberwachung und -kommunikation für den Schienenverkehr, Autobahnen und intelligente Verkehrssysteme.

Standards

Das GYFTA53-Kabel entspricht der Norm YD/T 901 sowie IEC 60794-1.

Strukturzeichnung

1.Faser

2.Rohrfüllmasse

3.Lose Röhre

4.Verkabelungsfüllmasse

5.APL

6.PE-Innenmantel

7.Wasserblockierendes Material

8.PSP

9. FRP-Stärkemitglied

10.PE-Außenmantel

Stranded Loose Tube Non-metallic Strength Member Armored Fiber Optic Cable

Technische Parameter

Kabeltyp (Um 2 Fasern erhöht)	Faseranzahl	Röhren	Füllstoffe	Kabelgewicht (Ref) (kg/km)	Zugfestigkeit Langfristig/kurzfristig (N)	Druckfestigkeit Langfristig/kurzfristig (N/100mm)	Biegeradius Statisch/dynamisch (mm)
GYFTA53-2~6Xn	2~6	1	7	228	1000/3000	1000/3000	12,5D/25D
GYFTA53-8~12Xn	8~12	2	6	228
GYFTA53-14~18Xn	14~18	3	5	228
GYFTA53-20~24Xn	20~24	4	4	228
GYFTA53-26~30Xn	26~30	5	3	228
GYFTA53-32~36Xn	32~36	6	2	228
GYFTA53-38~42Xn	38~42	7	1	228
GYFTA53-44~48Xn	44~48	8	0	228
GYFTA53-50~60Xn	50~60	5	3	240
GYFTA53-62~72Xn	62~72	6	2	240
GYFTA53-74~84Xn	74~84	7	1	240
GYFTA53-86~96Xn	86~96	8	0	240
GYFTA53-98~108Xn	98~108	9	1	276
GYFTA53-110~120Xn	110~120	10	0	276
GYFTA53-122~132Xn	122~132	11	1	326
GYFTA53-134~144Xn	134~144	12	0	326

Lager-/Betriebstemperatur: -40℃-+70℃

Optische Eigenschaften

Fasertyp	Dämpfung (+20℃)				Bandbreite		Numerische Apertur	Kabel-Grenzwellenlänge λcc
Fasertyp	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Numerische Apertur	Kabel-Grenzwellenlänge λcc
G.652	---	---	≤0,36 dB/km	≤0,22 dB/km	---	---	---	≤1260 nm
G.655	---	---	≤0,40 dB/km	≤0,23 dB/km	---	---	---	≤1450 nm
50/125 µm	≤3,3 dB/km	≤1,2 dB/km	---	---	≥500 MHz·km	≥500 MHz·km	0,200 ± 0,015 NA	---
62,5/125 µm	≤3,5 dB/km	≤1,2 dB/km	---	---	≥200 MHz·km	≥500 MHz·km	0,275 ± 0,015 NA	---

Notiz:

A. Das Suffix Xn bezeichnet den Fasertyp

B. Die Farbanordnungen von Faser und Schlauch sind in der Farbidentifikationstabelle angegeben

C. Um den guten Zustand der Kabeltrommel zu erhalten, sollte das Kabel nicht länger als 6 Monate im Freien gelagert werden

Anwendung: Kanal/Antenne/Direkt vergraben

Stranded Loose Tube Non-metallic Strength Member Armored Fiber Optic Cable

Häufig gestellte Fragen (FAQ)

F: Warum ist die Funktion „Nichtmetallisch“ für dieses gepanzerte Kabel wichtig?

A: Obwohl das Kabel über eine Metallarmierung (APL/PSP) verfügt, verhindert das nichtmetallische zentrale Festigkeitselement aus FRP, dass das Kabel als durchgehender Leiter für Blitzschlag oder Hochspannungsinduktion fungiert, was die Sicherheit in elektrischen Korridoren erheblich erhöht.

F: Ist das gestrandete, lose Röhren-Glasfaserkabel mit nichtmetallischem Festigkeitsträger für die direkte Erdverlegung geeignet?

A: Ja. Die doppelt gepanzerte Struktur (Aluminium- und Stahlbänder) bietet die notwendige Zugfestigkeit und Druckfestigkeit, die für die direkte Verlegung in den meisten Bodenarten erforderlich ist.

F: Wie stellt Orientalfiber die Feuchtigkeitsbeständigkeit des Kabels im Laufe der Zeit sicher?

A: Wir verwenden eine 100-prozentige Kernfüllmasse in Kombination mit APL- und PSP-Barrieren. Dieses redundante System stellt sicher, dass selbst bei Beschädigung des Außenmantels keine Feuchtigkeit in die faserführenden Rohre eindringen kann.
