Verseiltes, loses, gepanzertes Glasfaserkabel

Das gepanzerte Glasfaserkabel mit verseilter Bündelader (Orientalfiber) ist ein gepanzertes optisches Kommunikationskabel für den Außenbereich mit verseilter Bündeladerstruktur. Es verwendet hochmodulige Bündeladern zur Aufnahme von 250-μm-Lichtwellenleitern, kombiniert mit zentralen Metallverstärkungsteilen, einer doppelseitigen kunststoffbeschichteten Stahlbandpanzerung und einer mehrschichtigen wasserdichten Struktur, die äußeren mechanischen Beschädigungen, Feuchtigkeitserosion und Temperaturschwankungen widerstehen kann und eine sichere und stabile Übertragung optischer Signale in vergrabenen, direkt vergrabenen und komplexen Geländeumgebungen im Freien ermöglicht.

Fertigungsstärke

1. Skalieren Sie die Produktionskapazität : Vier standardisierte Produktionsfabriken gewährleisten die stabile Versorgung mit gestrandeten, gepanzerten Glasfaserkabeln von Orientalfiber und erfüllen die Auftragsanforderungen von kundenspezifischen Kleinserienprojekten und der globalen Beschaffung in großem Maßstab.
2. Handwerkskunst und Qualitätskontrolle : Halten Sie sich an eine raffinierte Fertigung und professionelle Produktion, praktizieren Sie den Geist der Handwerkskunst und kontrollieren Sie streng jede Produktionsverbindung des Produkts.
3. Internationale Zertifizierung : Das Unternehmen hat die Zertifizierung des Qualitätsmanagementsystems ISO9001 und des Arbeitsschutzmanagementsystems ISO45001 erhalten und alle Produktionsprozesse entsprechen internationalen und nationalen Industriestandards.
4. Globales Versorgungssystem : Orientalfiber-Produkte verfügen über eine vollständige Produktions- und Lieferkette, die effizient auf die Beschaffungs- und Lieferbedürfnisse von Kunden in verschiedenen Ländern und Regionen reagieren kann.

Hauptmerkmale des gestrandeten, gepanzerten Glasfaserkabels mit losem Rohr von Orientalfiber

1. Hervorragende mechanische und Temperaturanpassungsleistung, stabiler Betrieb in komplexen Temperaturumgebungen
2. Hochmoduliges Bündeladermaterial mit hervorragender Hydrolysebeständigkeit und Strukturfestigkeit
3. Spezielle Rohrfüllmasse sorgt für Rundumschutz der innenliegenden Lichtwellenleiter
4. Hervorragende Druckfestigkeit und flexible Verlegeleistung zur Anpassung an verschiedene Bauszenarien
5. Mehrschichtiges wasserdichtes Design, das Feuchtigkeit vollständig blockiert und eine langfristige Lebensdauer des Produkts gewährleistet

Technische Spezifikationen

Grundlegende Strukturparameter

• Glasfaserspezifikation: 250 μm Standard-Glasfaser
• Bündeladermaterial: Wasserdichtes Material mit hohem Modul
• Zentralverstärkung: Metallverstärkungskern (PE-Außenmantel optional für Mehrkernprodukte)
• Wasserdichte Struktur: Wasserblockierender Füllstoff des Kabelkerns + interne wasserdichte Verbindung des losen Rohrs
• Panzerschicht: Doppelseitig kunststoffbeschichtetes Stahlband (PSP)
• Außenmantel: Mantel aus Polyethylen (PE).
• Innenmantel: Innenmantel aus Polyethylen (PE).

Compliance-Standards

• Inländischer Standard: YD/T 901
• Internationaler Standard: IEC 60794-1
• Qualitätssystem: ISO9001, ISO45001 zertifiziert

Mechanische und Umweltleistung

• Druckfestigkeit: Erfüllt die Anforderungen an mechanische Beanspruchung bei der Verlegung im Freien
• Biegeleistung: Gute Flexibilität, bequeme Konstruktion und Verlegung
• Temperaturbeständigkeit: Anpassung an große Temperaturschwankungen
• Wasserdichter Grad: Mehrschichtige wasserdichte Struktur, 100 % Kabelkernfüllung und -abdichtung

Anwendungen des gestrandeten, gepanzerten Glasfaserkabels mit losem Rohr von Orientalfiber

Das gestrandete, gepanzerte Glasfaserkabel von Orientalfiber verfügt über ein breites Spektrum an Anwendungsszenarien und deckt mehrere Bereiche der optischen Kommunikationsübertragung ab:

1. TeleKommunikationsindustrie : Fernübertragung von Backbone-Netzwerken in- und ausländischer Telekommunikationsbetreiber

1. Radio und Fernsehen : Signalübertragungssystem des Radio- und Fernsehkommunikationsnetzes
2. Datenübertragung : Hochgeschwindigkeits-Datenübertragung im lokalen Netzwerk (LAN).
3. Industriebereiche : Stromversorgungssystem, Schienenverkehrskommunikation, Autobahnsignalübertragung und industrielle Front-End-Verbindung
4. Infrastruktur : Direkte Erdverlegung im Freien, unterirdische Rohrleitungen, Verlegung von Kommunikationstechnik in unwegsamem Gelände

Standards

Das GYTA53-Kabel entspricht der Norm YD/T 901 sowie IEC 60794-1.

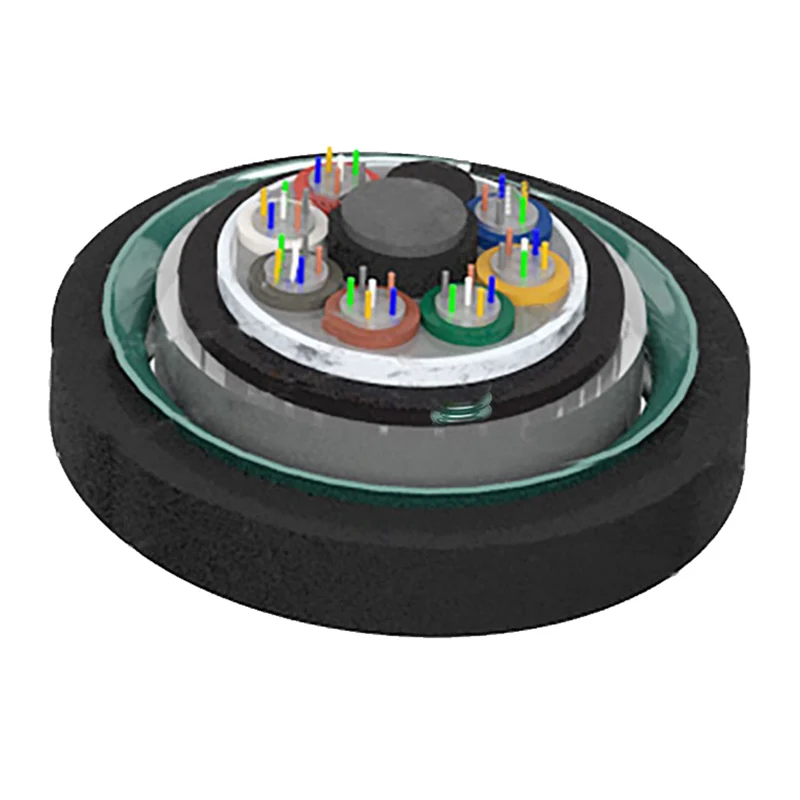

Strukturzeichnung

1.Faser

2.Rohrfüllmasse

3.Lose Röhre

4. Kabelfüllmasse

5.APL

6.PE-Innenmantel

7.Wasserblockierendes Material

8.PSP

9. Mitglied der zentralen Stärke

10.PE-Außenmantel

Technische Parameter

Lager-/Betriebstemperatur: -40℃-+70℃

Optische Eigenschaften

Notiz:

A. Das Suffix Xn bezeichnet den Fasertyp

B. Die Farbanordnungen von Faser und Schlauch sind in der Farbidentifikationstabelle angegeben

C. Das gepanzerte Glasfaserkabel mit verseilten Bündeladern sollte nicht länger als 6 Monate im Freien gelagert werden, um den guten Zustand der Kabeltrommel zu erhalten

Anwendung: Kanal/Antenne/Direkt vergraben
