Nicht gepanzeres Glasfaserkabel Uni-Tube

Die Struktur des nicht gepanzerten Glasfaserkabels von Uni-Tube besteht darin, 250 & mgr; m optische Faser in ein lockeres Rohr aus hohem Modulmaterial zu setzen, und das lockere Röhrchen wird mit einer wasserdichten Verbindung gefüllt. Das lockere Röhrchen wird Wasserblockierungsmaterial zugesetzt, um die longitudinale Wasserblockierung des optischen Kabels zu gewährleisten. Auf beiden Seiten werden zwei parallele Stahldrähte platziert, und dann wird eine Polyethylenscheide extrudiert, um ein Kabel zu bilden.

Anfrage absenden

Produktbeschreibung

Eigenschaften

Gute mechanische und Temperaturleistung

Hochfestige lose Röhrchen, die hydrolyseresistent ist

Spezialrohrfüllungsverbindung gewährleisten einen kritischen Schutz von Ballaststoffen

Zwei parallele Stahldrähte sorgen für eine Zugfestigkeit

PE -Hülle schützt das Kabel vor ultravioletten Strahlung

Kleiner Durchmesser, geringes Gewicht und freundliche Installation

Lange Lieferlänge

Standards

Das Gyxy -Kabel entspricht Standard -YD/T 769.

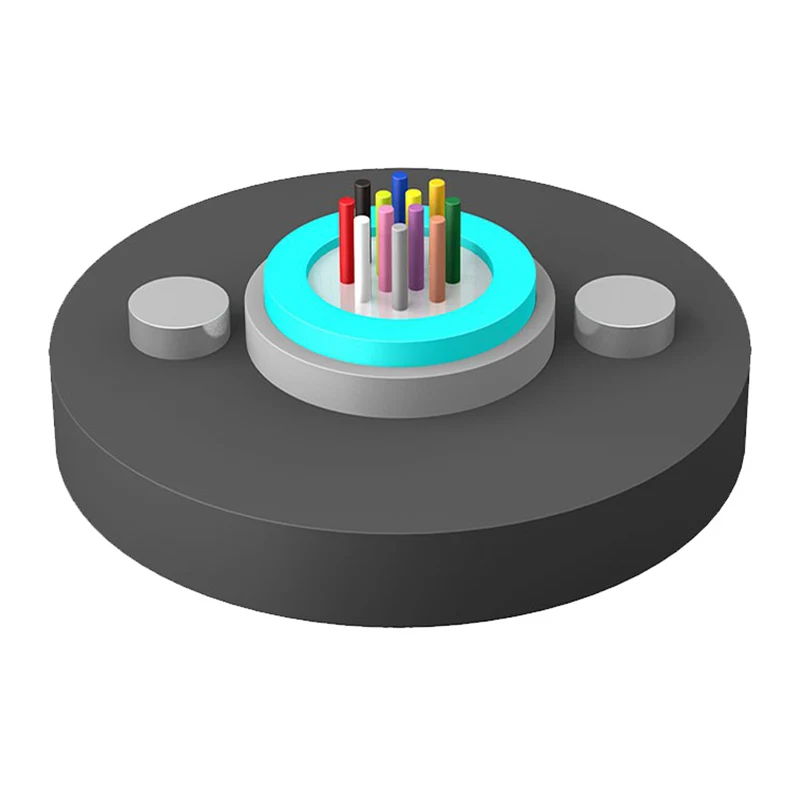

Strukturzeichnung

1. Faser

2. Rohrfüllungsverbindung

3. Lose Röhrchen

4. Stahldraht

5. Wasserblockiermaterial

6. PE -Scheide

Uni-tube Non-armored Fiber Optic Cable

Technische Parameter

Kabeltyp (Um 2 Fasern erhöht)	Faserzahl	Kabelgewicht (Ref) (kg/km)	Zugfestigkeit Lang/kurzfristig (N)	Crush -Widerstand Lang/kurzfristig (N/100 mm)	Biegeradius Statisch/dynamisch (mm)
Gyxy-2 ~ 12xn	2 ~ 12	77	600/1500	300/1000	10d/20d
Gyxy-14 ~ 24xn	14 ~ 24	83	600/1500
Gyxy-2 ~ 12xn	2 ~ 12	104	1000/3000
Gyxy-14 ~ 24xn	14 ~ 24	109	1000/3000

Speicher/Betriebstemperatur: -40 ℃ -+70 ℃

Optische Eigenschaften

Fasertyp	Dämpfung （+20 ℃）				Bandbreite		Numerische Blende	Kabelschnitt-Off-Wellenlänge λcc
Fasertyp	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Numerische Blende	Kabelschnitt-Off-Wellenlänge λcc
G.652	---	---	≤ 0,36 dB/km	≤ 0,22 dB/km	---	---	---	≤ 1260 nm
G.655	---	---	≤ 0,40 dB/km	≤ 0,23 dB/km	---	---	---	≤ 1450 nm
50/125 uM	≤3,3 dB/km	≤ 1,2 dB/km	---	---	≥500 MHz · km	≥500 MHz · km	Bereits 0,200 ± 0,015	---
62,5/125 uM	≤3,5 dB/km	≤ 1,2 dB/km	---	---	≥200 MHz · km	≥500 MHz · km	0,275 ± 0,015 bereits	---

Notiz:

A. Suffix XN bezeichnet Fasertyp

B. Die Farbanordnungen von Ballaststoffen und Rohr sind in der Farbidentifizierungstabelle angegeben

C. Das Kabel sollte nicht länger als 6 Monate in der Außenumgebung aufbewahrt werden, um den guten Zustand der Kabelrolle zu halten

Anwendung: Antennen

Uni-tube Non-armored Fiber Optic Cable
