Das ungepanzerte Glasfaserkabel mit verseilten Bündeladern ist ein Kommunikationskabel mit mehreren Fasern, das für den Einsatz im Freien entwickelt wurde. Seine Architektur besteht darin, 250-μm-Lichtwellenleiter in hochmoduligen Bündeladern zu platzieren, die mit wasserfestem Gel gefüllt sind. Diese Rohre sind um ein zentrales metallisches Festigkeitselement (CSM) herum verseilt, um die strukturelle Integrität sicherzustellen. Um das Eindringen von Feuchtigkeit zu verhindern, sind die Kernspalten mit wasserabweisenden Verbindungen gefüllt und durch eine robuste Ummantelung aus Polyethylen (PE) geschützt.
Orientalfiber ist Teil einer umfassenden Gruppe mit vier spezialisierten Fabriken. Dies ermöglicht einen vertikal integrierten Produktionsprozess:
Hydrolysebeständigkeit: Hochfeste Bündeladern schützen die Fasern im Laufe der Zeit vor chemischem Abbau.
UV-Schutz: Der schwarze PE-Mantel bietet eine hohe Beständigkeit gegen ultraviolette Strahlung und verlängert so die Lebensdauer bei Außeninstallationen.
Feuchtigkeitsbarriere: Verwendet APL (Aluminium-Polyethylen-Laminat) oder PSP (Plastic Steel Player) für eine hervorragende Feuchtigkeitsabdichtung.
Mechanische Stabilität: Die kompakte Struktur und das zentrale Festigkeitselement verhindern, dass lose Röhren bei Temperaturschwankungen schrumpfen oder sich verschieben.
Hochfeste Bündelader, die hydrolysebeständig ist
Spezielle Tubenfüllmasse sorgt für einen kritischen Faserschutz
Die speziell entwickelte kompakte Struktur verhindert gut, dass lose Röhren schrumpfen
Der PE-Mantel schützt das Kabel vor ultravioletter Strahlung
Um die Wasserdichtigkeit des Kabels zu gewährleisten, werden folgende Maßnahmen getroffen:
-Stahldraht als zentrales Festigkeitselement
-Lose Tubenfüllmasse
-100 % Kabelseelenfüllung
-APL- oder PSP-Feuchtigkeitsbarriere
Das GYTA/s-Kabel entspricht der Norm YD/T 901 sowie IEC 60794-1.

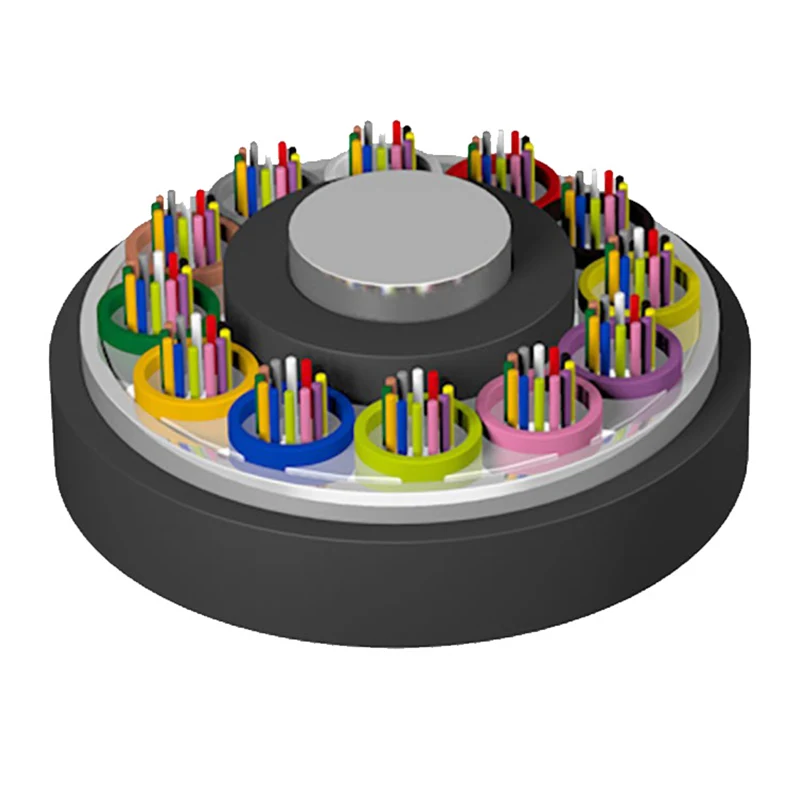

1. Ballaststoffe
2. Tubenfüllmasse
3. Bündelader
4. Zentrales Stärkemitglied
5. Kabelfüllmasse
6. APL PSP
7. PE-Mantel
|
Kabeltyp (Um 2 Fasern erhöht) |
Faseranzahl |
Röhren |
Füllstoffe |
Kabelgewicht (Ref) (kg/km) |
Zugfestigkeit Langfristig/kurzfristig (N) |
Druckfestigkeit Langfristig/kurzfristig (N/100mm) |
Biegeradius Statisch/dynamisch (mm) |
|
GYTA/S-2~6Xn |
2~6 |
1 |
4 |
76 |
600/1500 |
300/1000 |
10D/20D |
|
GYTA/S -8~12Xn |
8~12 |
2 |
3 |
76 |
|||
|
GYTA/S -14~18Xn |
14~18 |
3 |
2 |
76 |
|||
|
GYTA/S -20~24Xn |
20~24 |
4 |
1 |
76 |
|||
|
GYTA/S -26~30Xn |
26~30 |
5 |
0 |
76 |
|||
|
GYTA/S -32~36Xn |
32~36 |
6 |
0 |
85 |
|||
|
GYTA/S -38~48Xn |
38~48 |
4 |
1 |
90 |
|||
|
GYTA/S -50~60Xn |
50~60 |
5 |
0 |
90 |
|||
|
GYTA/S -62~72Xn |
62~72 |
6 |
0 |
113 |
|||
|
GYTA/S -74~84Xn |
74~84 |
7 |
1 |
136 |
|||
|
GYTA/S -86~96Xn |
86~96 |
8 |
0 |
136 |
|||
|
GYTA/S -98~108Xn |
98~108 |
9 |
1 |
163 |
|||
|
GYTA/S -110~120Xn |
110~120 |
10 |
0 |
163 |
|||
|
GYTA/S -122~132Xn |
122~132 |
11 |
1 |
190 |
|||
|
GYTA/S -134~144Xn |
134~144 |
12 |
0 |
190 |
|||
|
GYTA/S -146~216Xn |
146~216 |
13~18 |
5~0 |
190 |
|||
|
GYTA/S -288Xn |
288 |
24 |
0 |
239 |
Lager-/Betriebstemperatur: -40℃-+70℃
|
Fasertyp |
Dämpfung (+20℃) |
Bandbreite |
Numerische Apertur |
Kabel-Grenzwellenlänge λcc |
||||
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
|||
|
G.652 |
--- |
--- |
≤0,36 dB/km |
≤0,22 dB/km |
--- |
--- |
--- |
≤1260 nm |
|
G.655 |
--- |
--- |
≤0,40 dB/km |
≤0,23 dB/km |
--- |
--- |
--- |
≤1450 nm |
|
50/125 µm |
≤3,3 dB/km |
≤1,2 dB/km |
--- |
--- |
≥500 MHz·km |
≥500 MHz·km |
0,200 ± 0,015 NA |
--- |
|
62,5/125µm |
≤3,5 dB/km |
≤1,2 dB/km |
--- |
--- |
≥200 MHz·km |
≥500 MHz·km |
0,275 ± 0,015 NA |
--- |
Notiz:
A. Das Suffix Xn bezeichnet den Fasertyp
B. Die Farbanordnungen von Faser und Schlauch sind in der Farbidentifikationstabelle angegeben
C. Das nicht armierte Glasfaserkabel mit verseilter Bündelader sollte nicht länger als 6 Monate im Freien gelagert werden, um den guten Zustand der Kabeltrommel zu erhalten
Die folgenden Parameter beschreiben die typischen Leistungsmetriken fürVerseiltes Bündelader-Glasfaserkabel ohne Armierung :
| Parameter | Spezifikationsdetails |
| Fasertyp | G.652D, G.657A1/A2 oder Multimode |
| Kernanzahl | 2 bis 144 Kerne |
| Stärke-Mitglied | Phosphatierter Stahldraht (PE-Beschichtung optional) |
| Wasserblockierung | 100 % Kernfüllmasse + Tubenfüllgel |
| Mantelmaterial | Polyethylen hoher Dichte (HDPE) / MDPE |
| Installationsspannung | Kurzfristig: 1500 N / Langfristig: 600 N |
| Druckfestigkeit | Kurzfristig: 1000N/100mm |
DerVerseiltes Bündelader-Glasfaserkabel ohne Armierungvon Orientalfiber wird in verschiedenen Branchen eingesetzt:
Im Vergleich zu Standardangeboten der Industrie ist die OrientalfiberVerseiltes Bündelader-Glasfaserkabel ohne Armierungbietet deutliche Vorteile:
F: Ist das zentrale Festigkeitselement immer aus Metall?
A: Standardkonstruktionen verwenden einen Stahldraht für eine hohe Zugfestigkeit; In bestimmten elektromagnetischen Umgebungen kann jedoch ein nichtmetallisches FRP-Element (faserverstärkter Kunststoff) ersetzt werden.
F: Wie verträgt dieses Kabel das Eindringen von Wasser?
A: DieVerseiltes Bündelader-Glasfaserkabel ohne Armierungverwendet eine zweischichtige Verteidigung: Rohrfüllmasse für die Fasern und eine 100 %ige Kabelseelenfüllmasse für die Zwischenräume.
F: Welche Standards befolgt Orientalfiber?
A: Alle Außenkabel erfüllen die AnforderungenIEC 60794-1UndYD/T 901Standards, die die Kompatibilität mit globaler Netzwerkhardware gewährleisten.
